Предмет одежды типа нижнего белья и способ его изготовления

Предмет одежды типа нижнего белья и способ его изготовления

Иллюстрации

Показать все

Реферат

[0001] Настоящее изобретение относится к натягиваемому предмету одежды, включающему боковые уплотнения, и способ изготовления натягиваемого предмета одежды.

Уровень техники

[0002] Натягиваемый одноразовый подгузник, который включает абсорбирующий узел и наружное покрытие, образующее наружную поверхность предмета одежды, и в котором обе краевые части боковых сторон наружного покрытия в переднем сегменте и обе краевые части боковых сторон наружного покрытия в заднем сегменте присоединяются друг к другу, образуя пару боковых уплотнений, известен как натягиваемый предмет одежды в соответствующей области техники.

[0003] Как правило, когда пользователь снимает натягиваемый одноразовый подгузник со своего тела, пользователь натягивает боковое уплотнение, чтобы разорвать подгузник на передний сегмент и задний сегмент. Оказывается предпочтительным, чтобы боковое уплотнение было изготовлено приспособленным к легкому разрыву в целях быстрого снятия подгузника с тела пользователя, когда пользователь меняет подгузник после использования подгузника. Что касается свойств разрыва боковых уплотнений, например, патентный документ 1 описывает абсорбирующее изделие, в котором боковые уплотнения имеют три ступени прочности соединения сплавлением в целях совместимости между достаточной прочностью соединения сплавлением, которая позволяет подгузнику не сниматься, когда пользователь носит подгузник, и улучшением свойства разрыва.

[0004] Кроме того, в прошлом нагревательное роликовое устройство широко использовалось для соединения накладывающихся листов на стадиях изготовления абсорбирующего изделия, такого как одноразовый подгузник или гигиеническая салфетка, и боковые уплотнения, как правило, изготавливались нагревательным роликовым устройством, как описано ниже. Кроме того, в качестве альтернативного способа соединения, также известен способ осуществления соединения сплавлением посредством использования лазерного пучка. Например, патентный документ 2 описывает способ соединения сплавлением листов листового слоистого материала, в котором множество листов накладываются друг на друга и соединяются посредством направления лазерного пучка на листовой слоистый материал изнутри вращающегося ролика в процессе одновременной деформации листового слоистого материала и придания ему заданной формы вдоль окружной поверхности вращающегося ролика, который включает направляющие лазерный пучок устройства на своей окружной поверхности, и перемещения листового слоистого материала.

[0005] Как правило, натягиваемый одноразовый подгузник изготавливают, осуществляя несколько стадий. А именно, натягиваемый одноразовый подгузник изготавливают, осуществляя следующие стадии: стадия изготовления непрерывной полосы подгузников, в которой подгузники ориентируются в одном направлении (направление перемещения); стадия соединения наружного покрытия стороны переднего сегмента и наружного покрытия стороны заднего сегмента, которые накладываются в тех частях непрерывной полосы подгузников, в которых должны образовываться боковые уплотнения, посредством соединительного устройства, такого как нагревательное роликовое устройство; и стадия разделения непрерывной полосы подгузников на индивидуальные подгузники посредством разрезания соединенной части наружных покрытий режущим устройством, таким как резак. Боковые уплотнения традиционного натягиваемого одноразового подгузника, который изготавливается этим способом, образуются таким образом, что краевые части боковых сторон переднего сегмента и краевые части боковых сторон заднего сегмента накладываются так, что они соответствуют друг другу. Поскольку гребень наложенной части дополнительно выступает наружу из периферической части подгузника, гребень наложенной части может легко обнаруживаться визуально.

Список цитируемой литературы

Патентная литература

[0006] Патентный документ 1: японская патентная заявка JP 2001-120595 A

Патентный документ 2: японская патентная заявка JP 2010-188629 A

Патентный документ 3: японская патентная заявка JP 2000-14697 A

Сущность изобретения

[0007] В последние годы для натягиваемого одноразового подгузника требуется такой же внешний вид, как для обычного нижнего белья. Однако поскольку натягиваемый одноразовый подгузник включает боковые уплотнения, которые не присутствуют в обычном нижнем белье, а традиционные боковые уплотнения дополнительно выступают наружу из периферической части подгузника, эти боковые уплотнения оказываются весьма заметными и портят внешний вид подгузника. По этой причине вряд ли можно сказать, что натягиваемый одноразовый подгузник имеет такой же внешний вид, как нижнее белье.

[0008] Кроме того, поскольку ширина соединения наружного покрытия велика, и наружное покрытие в значительной степени сжимается во время соединения, имеющиеся боковые уплотнения, которые получаются на вышеупомянутых стадиях изготовления, вероятно, должны быть относительно жесткими. По этой причине остается место для повышения уровня комфорта при ношении и текстуры наружной поверхности.

[0009] Кроме того, когда пользователь снимает натягиваемое абсорбирующее изделие, такое как натягиваемый одноразовый подгузник, чтобы снять натягиваемое абсорбирующее изделие, пользователь разрывает боковые уплотнения в продольном направлении. Однако в то время, когда пользователь разрывает боковые уплотнения в продольном направлении, разрыв листа может распространяться и в поперечном направлении, и разрыв листа может достигать внутренней части подгузника под боковым уплотнением или может достигать поперечного бокового края подгузника. Когда образуется поперечный разрыв, оказывается затруднительным плавный разрыв бокового уплотнения в продольном направлении, и, например, пользователь должен прилагать усилие, чтобы снова разорвать боковое уплотнение в продольном направлении. По этой причине требуется усилие для разрыва бокового уплотнения. Способ модификации рисунка соединяемой сплавлением части, которая образуется на боковом уплотнении, и способ образования второй соединительной области, проходящей в вертикальном направлении параллельно боковому уплотнению (см. патентный документ 3) предлагаются в качестве средства предотвращения поперечного разрыва. Однако поскольку ширина бокового уплотнения уменьшается в способе модификации рисунка соединяемой сплавлением части, которая образуется на боковом уплотнении, оказывается затруднительным создание натягиваемого абсорбирующего изделия, у которого внешний вид напоминает внешний вид нижнего белья. Кроме того, в способе образования второй соединительной области также оказывается затруднительным создание натягиваемого абсорбирующего изделия, у которого внешний вид напоминает внешний вид нижнего белья.

[0010] Соответственно, настоящее изобретение предлагает натягиваемый предмет одежды, который имеет превосходный внешний вид, включает боковые уплотнения, превосходные по гибкости или текстуре, и проявляет устойчивость к поперечным разрывам, когда разрываются боковые уплотнения.

[0011] Настоящее изобретение предлагает натягиваемый предмет одежды, который включает наружное покрытие, образующее наружную поверхность предмета одежды, причем обе краевые части боковых сторон наружного покрытия переднего сегмента и обе краевые части боковых сторон наружного покрытия заднего сегмента присоединяются друг к другу, образуя пару боковых уплотнений, отверстие для талии и пару отверстий для ног. Каждое из боковых уплотнений включает краевую часть уплотнения, причем краевая часть наружного покрытия переднего сегмента и краевая часть наружного покрытия заднего сегмента присоединяются друг к другу посредством непрерывной линейной соединяемой сплавлением части, проходящей в продольном направлении бокового уплотнения. В поперечном сечении, перпендикулярном направлению, в котором проходит боковое уплотнение, когда направление, проходящее от приближенной к коже пользователя стороны к удаленной от кожи пользователя стороне предмета одежды, называется направлением изнутри наружу, и направление, перпендикулярное направлению изнутри наружу, называется направлением толщины, соединяемая сплавлением часть включает узкую секцию, которая образуется в ее средней части в направлении толщины, которая имеет малую ширину в направлении изнутри наружу. Узкая секция представляет собой секцию, где широкие секции располагаются на обеих сторонах узкой секции в направлении толщины, и ширина широкой секции является большей чем ширина узкой секции.

[0012] Кроме того, настоящее изобретение предлагает способ изготовления натягиваемого предмета одежды. Способ согласно настоящему изобретению включает стадию наложения-приложения давления, включающую приложение давления к части непрерывного наружного покрытия, где должно образовываться боковое уплотнение, в состоянии, в котором накладываются сторона переднего сегмента и сторона заднего сегмента; и стадию образования бокового уплотнения, включающую разделение наружного покрытия посредством облучения части, в которой должно образовываться боковое уплотнение, и которая находится в сжатом состоянии, лазерным пучком через пропускающий пучок участок, который проходит в направлении, пересекающем направление перемещения наружного покрытия, и в результате этого разрезается и отделяется наружное покрытие, и соединяются сплавлением краевые части разрезанного слоистого наружного покрытия, которые были образованы посредством разрезания/отделения. На стадии образования бокового уплотнения используется опорный элемент, причем соотношение ширины пропускающего пучок участка и диаметра пятна лазерного пучка регулируется таким образом, что образуется соединяемая сплавлением часть, включающая узкую секцию и широкую секцию.

Краткое описание чертежей

[0013] [Фиг. 1] Фиг. 1 представляет перспективное изображение, схематически иллюстрирующее натягиваемый одноразовый подгузник, который представляет собой натягиваемый предмет одежды согласно варианту осуществления настоящего изобретения.

[Фиг. 2] Фиг. 2 представляет изображение поперечного сечения, схематически иллюстрирующее поперечное сечение, проведенное вдоль линии I-I на фиг. 1.

[Фиг. 3] Фиг. 3 представляет вид сверху, схематически иллюстрирующий состояние, в котором подгузник, проиллюстрированный на фиг. 1, является развернутым и растянутым.

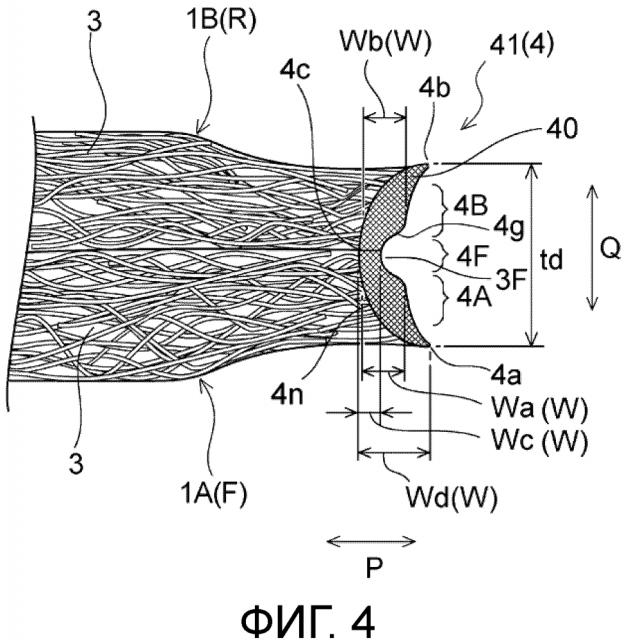

[Фиг. 4] Фиг. 4 представляет изображение поперечного сечения, иллюстрирующее поперечное сечение, которое демонстрирует боковые уплотнения подгузника, проиллюстрированного на фиг. 1, а также окрестности боковых уплотнений, и проведенное перпендикулярно направлению, в котором проходят боковые уплотнения.

[Фиг. 5] Фиг. 5 представляет перспективное изображение, схематически иллюстрирующее стадии изготовления непрерывной полосы подгузников в производстве подгузника, проиллюстрированного на фиг. 1.

[Фиг. 6] Фиг. 6 представляет перспективное изображение, иллюстрирующее соединительное устройство лазерного типа, которое предпочтительно используется для изготовления натягиваемого предмета одежды согласно настоящему изобретению, и аспект, в котором непрерывная полоса подгузников разрезается при плавлении соединительным устройством лазерного типа.

[Фиг. 7] Фиг. 7(a)-7(c) представляют диаграммы, иллюстрирующие аспект, в котором непрерывная полоса подгузников (непрерывное наружное покрытие) разделяется, и, в то же самое время боковые уплотнения (краевые части уплотнения) образуются соединительным устройством лазерного типа, которое проиллюстрировано на фиг. 6.

[Фиг. 8] Фиг. 8(a)-8(d) представляют схематические изображения, иллюстрирующие изменение сжатого состояния заданной части, на которую должен направляться лазерный пучок, и изменение формы соединяемой сплавлением части, которое происходит, когда изменяется соотношение ширины щелеобразного отверстия (пропускающего пучок участка) и диаметра пятна лазерного пучка.

[Фиг. 9] Фиг. 9 представляет график, иллюстрирующий изменение прочности соединения сплавлением, когда изменяется соотношение ширины щелеобразного отверстия (пропускающего пучок участка) и диаметра пятна лазерного пучка.

[Фиг. 10] Фиг. 10(a) и 10(b) представляют изображения поперечного сечения, иллюстрирующие поперечное сечение, которое демонстрирует боковые уплотнения подгузника согласно еще одному варианту осуществления настоящего изобретения и окрестности боковых уплотнений и проходит перпендикулярно направлению, в котором проходят боковые уплотнения.

Описание вариантов осуществления

[0014] Далее настоящее изобретение будет описано со ссылкой на чертежи на основе соответствующих предпочтительных вариантов осуществления. Как проиллюстрировано на фиг. 1-3, натягиваемый одноразовый подгузник 1, который представляет собой натягиваемый предмет одежды согласно варианту осуществления настоящего изобретения, представляет собой натягиваемый одноразовый подгузник, который включает абсорбирующий узел 2 и наружное покрытие 3, образующее наружную поверхность предмета одежды. В натягиваемом одноразовом подгузнике обе краевые части боковых сторон A1 и A1, которые проходят в продольном направлении X, наружного покрытия 3 в переднем сегменте F (передняя часть 1A), и обе краевые части боковых сторон B1 и B1, которые проходят в продольном направлении X, наружного покрытия 3 в заднем сегменте R (задний сегмент 1B) присоединяются друг к другу, образуя пару боковых уплотнений 4 и 4, отверстие для талии 8 и пару отверстий для ног 9 и 9. Наружное покрытие 3 располагается на не обращенной к коже стороне абсорбирующего узла 2 и фиксирует абсорбирующий узел 2.

[0015] Подгузник 1 имеет продольное направление X, соответствующее направлению пользователя перед-зад, и поперечное направление Y, перпендикулярное продольному направлению X на виде сверху, где подгузник находится в развернутом и растянутом состоянии, как проиллюстрировано на фиг. 3. Подгузник 1 можно разделить на промежностный сегмент 1C, который покрывает область промежности, когда пользователь носит подгузник, передний сегмент 1A, который располагается спереди от промежностного сегмента 1C в продольном направлении X, и задний сегмент 1B, который располагается сзади от промежностного сегмента 1C в продольном направлении X. Вогнутые вырезанные части, которые составляют отверстия для ног 9 и 9, образуются в обеих поперечных боковых краевых частях, которые проходят в продольном направлении X, наружного покрытия 3 в промежностном сегменте 1C. Кроме того, как проиллюстрировано на фиг. 3, подгузник 1 можно разделить на передний сегмент F и задний сегмент R виртуальной центральной линией CL, которая разделяет подгузник 1 на два сегмента в продольном направлении X.

[0016] При этом в настоящем описании обращенная к коже поверхность представляет собой поверхность натягиваемого предмета одежды или его компонента (например, абсорбирующего узла), которая обращена к кожа пользователя, когда пользователь носит натягиваемый предмет одежды, и не обращенная к коже поверхность представляет собой поверхность натягиваемого предмета одежды или его компонента, которая обращена в сторону (сторона верхней одежды) противоположную коже пользователя, когда пользователь носит натягиваемый предмет одежды. В подгузнике 1 продольное направление X соответствует направлению (продольное направление) вдоль длинной стороны одноразового подгузника или абсорбирующего узла 2, который представляет собой компонент одноразового подгузника, а поперечное направление Y соответствует направлению ширины одноразового подгузника или абсорбирующего узла 2, который представляет собой компонент одноразового подгузника.

[0017] Как проиллюстрировано на фиг. 3, абсорбирующий узел 2 имеет продолговатую форму, которая является относительно удлиненной в одном направлении (продольное направление X). Абсорбирующий узел 2 включает верхний лист (не проиллюстрировано на чертеже), который образует обращенную к коже поверхность, нижний лист (не проиллюстрировано на чертеже), который образует не обращенную к коже поверхность, и удерживающий жидкость абсорбирующий элемент (не проиллюстрировано на чертеже), который располагается между верхним листом и нижним листом. Абсорбирующий элемент имеет форму, которая является удлиненной в направлении, представляющем собой продольное направление X. Абсорбирующий узел 2 присоединяется к средней части наружного покрытия 3 общеизвестными соединительными средствами (связующее вещество или подобное средство) таким образом, что продольное направление абсорбирующего узла 2 соответствует продольному направлению X подгузника 1, который находится в развернутом и растянутом состоянии. Здесь, развернутое и растянутое состояние означает состояние, в котором боковые уплотнения растягиваются и отделяются, чтобы развернуть подгузник, и эластичные элементы каждой части растягиваются таким образом, что развернутый подгузник растягивается до заданных размеров (которые представляют собой такие же размеры, как размеры подгузника, при растягивании в плоской форме без воздействия эластичных элементов каждой части).

[0018] Как проиллюстрировано на фиг. 2 и 3, наружное покрытие 3 включает наружный лист 31, который образует наружную поверхность подгузника 1 (не обращенная к коже поверхность наружного покрытия 3), внутренний лист 32, который располагается на стороне внутренней поверхности наружного листа 31 и образует внутреннюю поверхность подгузника 1 (обращенная к коже поверхность наружного покрытия 3), и множество нитеобразных и лентообразных эластичных элементов 5, 6 и 7, которые фиксируются между наружным листом 31 и внутренним листом 32 посредством связующего вещества. Наружный лист 31 и внутренний лист 32 присоединяются друг к другу в заданных частях посредством связующего вещества или термосваривания (не проиллюстрировано на чертеже).

[0019] Наружное покрытие 3 (наружный лист 31 и внутренний лист 32) включает полимерный материал и состоит из полимерного материала, служащего в качестве основного компонента. Примеры наружного покрытия 3 (наружный лист 31 и внутренний лист 32) включают элемент, в котором содержится термоплавкий синтетический полимер, такой как полиэтилен, полиэтилентерефталат или полипропилен, в качестве полимерного материала, и который составляет нетканое полотно, пленка, слоистый лист из нетканого полотна и пленки и т. п. Примеры нетканого полотна представляют собой полученное воздушной набивкой нетканое полотно, горячекатаное нетканое полотно, гидросплетенное нетканое полотно, фильерное нетканое полотно, полученное аэродинамическим способом из расплава нетканое полотно и слоистый материал, в котором одно, два или большее число таких полотен наслаиваются таким образом, что образуются два или более слоев.

[0020] Как проиллюстрировано на фиг. 2, в паре боковых уплотнений 4 и 4 в подгузнике 1 присутствуют краевые части уплотнения 41, где краевые части наружного покрытия 3 в переднем сегменте F и краевые части наружного покрытия 3 в заднем сегменте R присоединяются друг к другу посредством непрерывных линейных соединяемых сплавлением частей 40, которые проходят в продольном направлении бокового уплотнения 4. Краевая часть уплотнения 41 подгузника 1 непрерывно проходит на протяжении всей длины части каждого из боковых уплотнений 4 и 4 между отверстием для талии 8 и отверстием для ноги 9. Соединяемая сплавлением часть 40 краевой части уплотнения 41 образуется посредством плавления и затвердевания полимеров, образующих множество листов (наружный лист 31 и внутренний лист 32), причем наружное покрытие 3 образуется, когда накладываются краевые части этих листов.

[0021] В поперечном сечении, перпендикулярном направлению, в котором проходит боковое уплотнение 4, когда направление, проходящее от приближенной к коже пользователя стороны к удаленной от кожи пользователя стороне предмета одежды, называется направлением изнутри наружу P, и направление, перпендикулярное направлению изнутри наружу P называется направлением толщины Q, как проиллюстрировано на фиг. 2 и 4, соединяемая сплавлением часть 40 каждой краевой части уплотнения 41 включает узкую секцию 4F, которая образуется в ее средней части в направлении толщины Q, и которая имеет малую ширину W в направлении изнутри наружу P, и узкая секция 4F представляет собой такую секцию, что широкие секции 4A и 4B располагаются по обеим сторонам от узкой секции 4F в направлении толщины Q, и ширина W широкой секции 4A составляет более чем ширина узкой секции. Когда соединяемая сплавлением часть 40 разделяется на пять областей в направлении толщины Q, таким образом, что полная толщина td соединяемой сплавлением части 40, которая измеряется после того, как положение конца 4a соединяемой сплавлением части 40, которому соответствует передний сегмент F, и положение конца 4b соединяемой сплавлением части 40, которому соответствует задний сегмент R, совмещаются друг с другом в направлении изнутри наружу P, разделяется на пять равных областей, средняя часть соединяемой сплавлением части 40 в направлении толщины Q соответствует трем средним областям, как проиллюстрировано на фиг. 4.

[0022] Как проиллюстрировано на фиг. 4, узкая секция 4F согласно этому варианту осуществления образуется в части соединяемой сплавлением части 40, где граница 3F наружного покрытия присутствует в направлении толщины Q.

Здесь, как проиллюстрировано на фиг. 4, граница 3F наружного покрытия представляет собой границу между частью наружного покрытия 3, которой соответствует передний сегмент F, и частью наружного покрытия 3, которой соответствует задний сегмент R, которые присоединяются сплавлением друг к другу в соединяемой сплавлением части 40. Граница наружного покрытия может быть установлена таким образом, что оказывается невозможным обнаружение границы наружного покрытия в соединяемой сплавлением части 40, или оказывается затруднительным обнаружение границы наружного покрытия в соединяемой сплавлением части 40. В этом случае граница части наружного покрытия, к которой прилегает соединяемая сплавлением часть 40 или часть соединяемой сплавлением части 40, присутствующая на линии продолжения границы, называется границей 3F наружного покрытия.

[0023] Как проиллюстрировано на фиг. 4, согласно этому варианту осуществления, наружный край 4g соединяемой сплавлением части 40 в направлении изнутри наружу P имеет форму поперечного сечения, которая изгибается таким образом, что она является выпуклой внутрь в направлении изнутри наружу P в поперечном сечении, которое является перпендикулярным направлению, в котором проходит боковое уплотнение 4. Более подробно, наружный край 4g соединяемой сплавлением части 40 включает имеющую высокую кривизну часть, которая образуется вблизи средней части соединяемой сплавлением части 40 в направлении толщины Q, и у которой радиус кривизны составляет менее чем радиусы кривизны других частей соединяемой сплавлением части, и ширина W значительно уменьшается в части соединяемой сплавлением части 40, которая включает имеющую высокую кривизну, таким образом, что образуется вышеупомянутая узкая секция 4F. Внутренняя часть в направлении изнутри наружу P представляет собой направление, которое проходит к коже пользователя.

Кроме того, как проиллюстрировано на фиг. 4, согласно этому варианту осуществления, внутренний край 4n соединяемой сплавлением части 40 в направлении изнутри наружу P также имеет форму поперечного сечения, которая выступает таким образом, что она является выпуклой внутрь в направлении изнутри наружу P. Соответственно, соединяемая сплавлением часть 40 имеет серповидную форму поперечного сечения в целом.

[0024] Поскольку в подгузнике 1 согласно этому варианту осуществления присутствует узкая секция 4F между широкой секцией 4A, расположенной на стороне переднего сегмента F, и широкой секцией 4B, расположенный на стороне заднего сегмента R, соединяемая сплавлением часть 40 разрывается в узкой секции 4F, и боковое уплотнение 4 надежно разрывается в соответствующем продольном направлении, когда разрывается боковое уплотнение. Соответственно, оказывается возможным предотвращение образования поперечного разрыва в боковом уплотнении 4. Кроме того, поскольку является затруднительным образование поперечного разрыва в боковом уплотнении, в случае подгузника 1, оказывается возможным легкое и плавное снятие подгузника после использования.

[0025] В целях надежного предотвращения поперечного разрыва бокового уплотнения 4, оказывается предпочтительным, что узкая секция 4F образуется в той части, где граница 3F наружного покрытия присутствует в направлении толщины Q соединяемой сплавлением части 40, согласно этому варианту осуществления.

Кроме того, с той же самой точки зрения, в соединяемой сплавлением части 40 минимальная ширина Wc узкой секции 4F составляет предпочтительно 95% или менее, предпочтительнее 90% или менее и предпочтительно 20% или более, предпочтительнее 30% или более и предпочтительно 20% до 95%, предпочтительнее 30% до 90% максимальной ширины Wa и Wb широких секций 4A и 4B, которые присутствуют по обеим сторонам узкой секции 4F.

Кроме того, минимальная ширина Wc узкой секции 4F соединяемой сплавлением части 40 составляет предпочтительно 3 мм или менее и предпочтительнее 2 мм или менее.

[0026] Как описано выше, боковое уплотнение 4 подгузника 1 согласно этому варианту осуществления включает краевую часть уплотнения 41, причем краевые части наружного покрытия 3 в переднем сегменте F и краевые части наружного покрытия 3 в заднем сегменте R присоединяются друг к другу посредством непрерывной линейной соединяемой сплавлением части 40, которая проходит в продольном направлении бокового уплотнения. Соответственно, по сравнению со структурой, в которой множество соединяемых сплавлением частей, проходящих в направлении ширины подгузника, образуются в продольном направлении бокового уплотнения 4, или соединяемые сплавлением части, проходящие в направлении ширины подгузника, и соединяемые сплавлением части, проходящие в продольном направлении бокового уплотнения, образуются в форме решетки, ширина соединения соединяемой сплавлением части наружного покрытия является небольшой, и углы и другие фрагменты соединяемых сплавлением частей не вступают в контакт с кожей, когда боковое уплотнение сжимается. По этой причине, поскольку боковое уплотнение, вероятно, является относительно гибким, подгузник также является превосходным в отношении комфорта при ношении и текстуры своей наружной поверхности. Поскольку длина части бокового уплотнения 4, которая выступает наружу на уровне талии, является небольшой, подгузник также является превосходным в отношении внешнего вида.

[0027] Что качается гибкости, текстуры, внешнего вида и других характеристик бокового уплотнения, полная ширина Wd соединяемой сплавлением части 40 в направлении изнутри наружу P составляет предпочтительно 95% или менее, предпочтительнее 50% или менее и предпочтительно 10% или более, предпочтительнее 30% или более и предпочтительно от 10% до 95%, предпочтительнее от 30% до 50% полной толщины td вышеупомянутой соединяемой сплавлением части 40.

Кроме того, полная ширина Wd соединяемой сплавлением части 40 составляет предпочтительно 3 мм или менее и предпочтительнее 2 мм или менее. Полная ширина Wd соединяемой сплавлением части 40 представляет собой расстояние, которое измеряется в направлении изнутри наружу P, между концом 4c соединяемой сплавлением части 40, который располагается на внутренней стороне в направлении изнутри наружу P, и концами 4a и 4b соединяемой сплавлением части 40, которые располагаются на наружной стороне в направлении изнутри наружу P.

[0028] В подгузнике 1 согласно этому варианту осуществления наружный край 4g соединяемой сплавлением части 40 имеет форму, которая изгибается внутрь в направлении изнутри наружу P. По этой причине, когда пользователь носит подгузник 1, видимость соединяемой сплавлением части 40 может уменьшаться. Соответственно, по своему внешнему виду подгузника 1 становится более похожим на нижнее белье. Кроме того, поскольку соединяемая сплавлением часть 40 включает узкую секцию 4F, повышается гибкость соединяемой сплавлением части 40, и дополнительно размягчается текстура подгузника 1.

[0029] Ширина W и полная толщина td соединяемой сплавлением части 40 измеряются посредством наблюдения поперечного сечения соединяемой сплавлением части 40, которое осуществляется при увеличении от 50-кратного до 200-кратного с помощью микроскопа (товарное наименование VHX-1000, производитель KEYENCE Corporation) в условиях, в которых передний сегмент 1A и задний сегмент 1B накладываются, как проиллюстрировано на фиг. 4, но нагрузка не прилагается. Кроме того, ширина W и полная толщина td соединяемой сплавлением части 40 измеряются после того, как положение конца 4a соединяемой сплавлением части 40, расположенного на стороне переднего сегмента F, и положение конца 4b соединяемой сплавлением части 40, расположенного на стороне заднего сегмента R, совмещаются друг с другом в направлении изнутри наружу P как проиллюстрировано на фиг. 4.

Оказывается предпочтительным, что средние значения измеряемых величин ширины W, полной толщины td и других параметров, которые измеряются в поперечных сечениях в трех или более различных положениях в направлении вдоль бокового уплотнения 4, используются как ширина W, полная толщина td и другие соответствующие параметры; и оказывается предпочтительным, что соответствующие размеры измеряются с точностью до двух десятичных знаков.

[0030] Вышеупомянутый подгузник 1 можно изготавливать, осуществляя, например, способ изготовления, который описывается ниже, и который представляет собой способ изготовления натягиваемого предмета одежды согласно варианту осуществления настоящего изобретения.

Способ изготовления подгузника 1 согласно этому варианту осуществления включает стадию наложения-приложения давления, включающую приложение давление к части непрерывного наружного покрытия 3, где должно образовываться боковое уплотнение, в состоянии, в котором накладываются сторона переднего сегмента и сторона заднего сегмента; и стадию образования бокового уплотнения, включающую разделение наружного покрытия 3 посредством облучения части, в которой должно образовываться боковое уплотнение 4, и которая находится в сжатом состоянии, лазерным пучком через пропускающий пучок участок 27, который проходит в направлении, пересекающем направление перемещения A наружного покрытия 3, и в результате этого разрезается и отделяется наружное покрытие, и соединяются сплавлением краевые части разрезанного слоистого наружного покрытия, которые образуются посредством разрезания/отделения. Кроме того, способ включает стадию фиксации абсорбирующего узла, на которой к абсорбирующему узлу 2 прикрепляется непрерывное наружное покрытие 3 (наружный лист 31 и внутренний лист 32), перед стадией наложения-приложения давления.

[0031] Более конкретно, как проиллюстрировано на фиг. 5, на стадии наложения-приложения давления способа изготовления подгузника 1 непрерывное наружное покрытие 3 (наружный лист 31 и внутренний лист 32) складывается в направлении своей ширины таким образом, что накладываются сторона переднего сегмента и сторона заднего сегмента непрерывного наружного покрытия 3, к которому прикрепляется абсорбирующий узел 2. Соответственно, изготавливается "непрерывная полоса подгузников 10, в которых заготовки натягиваемых одноразовых подгузников, где отсутствуют боковые уплотнения, выстраиваются в одном направлении". Затем, как проиллюстрировано на фиг. 6, на стадии образования бокового уплотнения, непрерывное наружное покрытие 3 непрерывной полосы подгузников 10 разделяется (разрезается при плавлении) на индивидуальные детали посредством направления лазерного пучка 30 и резки краевых частей, которые образуются в результате разделения непрерывного наружного покрытия, и множество слоистых наружных покрытий 3 (наружный лист 31 и внутренний лист 32) соединяются сплавлением друг с другом, таким образом, что непрерывно изготавливаются натягиваемые одноразовые подгузники 1, включающие наружное покрытие 3, в котором присутствует пара боковых уплотнений 4 и 4.

[0032] Более подробно, сначала, как проиллюстрировано на фиг. 5, множество эластичных элементов для талии 5, которые образуют сборки на талии, множество расположенных ниже талии эластичных элементов 6, которые образуют расположенные ниже талии сборки, и множество эластичных элементов для ног 7, которые образуют сборки на ногах, помещаются между непрерывным наружным листом 31, который непрерывно поступает с рулона исходного полотна (не проиллюстрировано на чертеже), и непрерывным внутренним листом 32, который непрерывно поступает с рулона исходного полотна (не проиллюстрировано на чертеже), таким образом, что они растягиваются с заданным коэффициентом растяжения. В этом случае эластичные элементы для ног 7 располагаются таким образом, что они образуют заданный рисунок для ног посредством известной направляющей качания (не проиллюстрировано на чертеже), которая совершает возвратно-поступательные движения в направлении, перпендикулярном направлению перемещения листа. Кроме того, перед тем, как накладываются непрерывный наружный лист 31 и непрерывный внутренний лист 32, термоплавкое связующее вещество наносится на заданные части на одну или обе поверхности, которые обращены друг к другу, непрерывного наружного листа 31 и непрерывного внутреннего листа 32 посредством устройства для нанесения связующего вещества (не проиллюстрировано на чертеже). При этом, когда эластичные элементы, такие как эластичные элементы талии 5 и расположенные ниже талии эластичные элементы 6, располагаются в растянутом состоянии таким образом, что они пересекают части, которые должны быть разделены посредством направления лазерного пучка (части, где должны образовываться боковые уплотнения 4, части, подлежащие разделению, обозначаются условным номером 1°C на фиг. 7) обоих листов, включая непрерывный наружный лист 31 и непрерывный внутренний лист 32, оказывается предпочтительным, что связующее вещество наносится на части или их окрестности, чтобы исключить проблемы, такие как значительное сжатие разделенных эластичных элементов или разделение эластичных элементов. Перед тем, как эластичные элементы талии 5 и расположенные ниже талии эластичные элементы 6 располагаются между непрерывным наружным листом 31 и непрерывным внутренним листом 32, термоплавкое связующее вещество можно периодически наносить на эластичные элементы талии 5 и расположенные ниже талии эластичные элементы 6 посредством устройства для нанесения связующего вещества (не проиллюстрировано на чертеже).

[0033] Затем, как проиллюстрировано на фиг. 5, непрерывный наружный лист 31 и непрерывный внутренний лист 32, между которыми помещаются эластичные элементы талии 5, расположенные ниже талии эластичные элементы 6 и эластичные элементы для ног 7 в растянутом состоянии, поступают в зазор между парой прижимных роликов 11 и 11 и подвергаются сжатию. В результате этого образуется непрерывное наружное покрытие 3, в котором многочисленные эластичные элементы 5, 6 и 7 располагаются в растянутом состоянии между непрерывным наружным листом 31 и непрерывным внутренним листом 32.

На стадии образования наружного покрытия 3 оказывается также предпочтительным, что многочисленные соединительные области (не проиллюстрировано на чертеже), где непрерывный наружный лист 31 и непрерывный внутренний лист 32 присоединяются друг к другу, образуются между двумя прилегающими расположенными ниже талии эластичными элементами 6 и 6 с помощью соединительного устройства (не проиллюстрировано на чертеже), такого как выпуклый ролик и опорный ролик, соответствующий выпуклому ролику.

После этого, по мере необходимости, многочисленные расположенные ниже талии эластичные элементы 6 и многочисленные эластичные элементы для ног 7 сжимаются и разрезаются на множество деталей без создания сжатия устройством для предварительного разрезания эластичных элементов (не п
