Реферат

Изобретение относится к машиностроению, в частности к деталям машин, и может быть использовано в зубчатых передачах, смазываемых магнитопорошковым методом.

Известна зубчатая передача, смазываемая магнитопорошковым методом, содержащая герметичный корпус с размещенными в нем зубчатыми колесами, изготовленными из ферромагнитного материала, и твердым магнитоактивным смазочным материалом в дисперсной фазе, в виде порошка, активизируемым магнитным полем - см., например: Трение и износ в экстремальных условиях: Справочник / Ю.Н. Дроздов, В.Г. Павлов, В.Н. Пучков. - Машиностроение, 1986. - 224 с.: ил. - (Основы проектирования машин), стр. 134, рис. 3.

Недостаток данной зубчатой передачи состоит в том, что при ее работе в режиме смазывания, магнитоактивный смазочный материал попадает не только на трущиеся боковые поверхности зубьев зубчатых колес, нуждающиеся в смазывании, но и на другие части зубчатых колес, в смазывании не нуждающиеся - на торцы их тел и на торцы их зубчатых венцов. Это ухудшает качество процесса смазывания.

В качестве прототипа взята конструкция зубчатой передачи, содержащей герметичный корпус с размещенными в нем зубчатыми колесами, изготовленными из ферромагнитного материала, и смазочным твердым магнитоактивным материалом в дисперсной фазе, в виде порошка, активизируемым магнитным полем, - см. там же, стр. 166, рис. 35.

Недостатки прототипа - те же, что и у аналога.

Изобретением решается задача повышения качества процесса смазывания.

Для этого зубчатая передача содержит герметичный корпус с размещенными в нем зубчатыми колесами, изготовленными из ферромагнитного материала, и порошкообразным магнитоактивным смазочным материалом, активизируемым магнитным полем. На торцевых поверхностях каждого зубчатого колеса укреплена пара накладок в виде дисков, изготовленным из магнитопассивного материала, например - пластмассы. Наружные периметры накладок имеют форму окружности радиусом, равным радиусу окружности вершин зубчатого венца. В центре накладок выполнены сквозные отверстия радиусом, не меньшим радиуса посадочного отверстия колеса. В накладках, в областях их примыкания ко дну впадин зубчатого венца, выполнены сквозные отверстия. Низ отверстий совпадает с окружностью впадин зубчатого венца, а их боковые стороны совпадают в плане с боковыми поверхностями зубьев.

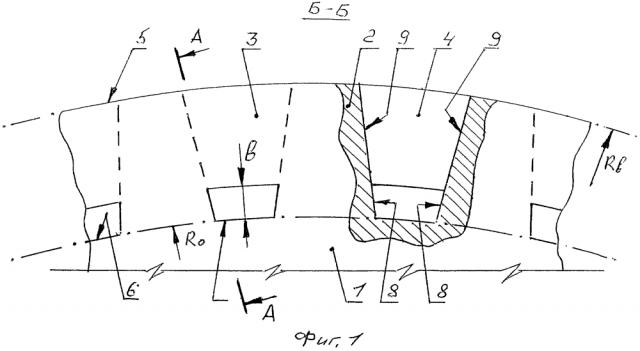

Сущность изобретения поясняется чертежами, на которых изображены: фрагмент одного зубчатого колеса передачи с местным разрезом - вид с торца (фиг. 1) и тот же фрагмент в разрезе - вид сбоку (фиг. 2).

На чертеже показаны: тело 1 зубчатого колеса, зубчатый венец с зубьями 2, торцевые накладки 3 и 4, наружные периметры 5 торцевых накладок; низ 6 отверстий, дно 7 впадин зубчатого венца, боковые стороны 8 отверстий, боковые поверхности 9 зубьев; ширина В зубчатого венца; радиус R_в окружности вершин зубчатого венца; радиус окружности оснований зубчатого венца; толщина а торцевых накладок; высота в отверстий.

Зубчатая передача содержит герметический корпус (не показан), в котором размещены зубчатые колеса, изготовленные из ферромагнитного материала, и порошкообразный магнитоактивный смазочный материал - твердый смазочный материал в дисперсной фазе (не показан), активируемый магнитным полем (источник поля не показан). На торцевых поверхностях каждого колеса - на торцевых поверхностях его тела 1 и зубчатого венца шириной В с зубьями 2 укреплена пара накладок в виде дисков - 3 и 4, изготовленные из магнитопассивного материала (диамагнетика), например пластмассы. Наружные периметры 5 накладок имеют форму окружности, их радиусы равны радиусу R_в окружности вершин зубчатого венца. В центрах накладок выполнены сквозные отверстия (не показаны), радиус которых не меньше радиуса посадочного отверстия зубчатого колеса (не показано). Толщина накладок - а, величина которой задается исходя из ряда факторов - применяемого смазочного материала, напряженности магнитного поля и др. В накладках (3 и 4), в областях их прилегания к впадинам зубчатого венца - к нижним участкам впадин, - выполнены сквозные отверстия; низ 6 отверстий прилегает ко дну 7 впадин зубчатого венца, расположенных по окружности оснований зубчатого венца радиусом R_о; боковые стороны 8 отверстий прилегают к боковым поверхностям 9 зубьев (2) - в районе корней зубьев; высота отверстий - в.

При работе зубчатых колес со смазыванием их магнитопорошковым материалом, торцевые накладки 3 и 4, укрепленные на торцах зубчатых колес (и выполненные из магнитопассивного материала - диамагнетика), экранируют собой - с торцов - зубчатые колеса, изготовленные из ферромагнитного материала, предотвращая попадание на эти торцы колес магнитоактивного смазочного материала. Этим обеспечивается предотвращение налипания смазочного материала на торцы колес и обеспечивается свободный доступ смазочного материала только на трущиеся (боковые) поверхности зубьев зубчатых колес. В зависимости от толщины а накладок, напряженности магнитного поля, активирующего смазочный материал, состава смазочного материала и др. предотвращается или полное налипание смазочного материала на торцы зубчатых колес или облегчается удаление с них смазочного материала - под действием центробежных сил и силы тяжести. Наличие сквозных отверстий в торцевых накладках - в области их примыкания ко дну впадин зубчатого венца - позволяет предотвращать нежелательное скопление смазочного материала в области дна впадин зубчатого венца и - заклинивание зубьев сопряженных зубчатых колес посредством этого материала (позволяет осуществлять самоудаление смазочного материала из областей дна впадин зубчатого венца через эти сквозные отверстия). Все это повышает качество процесса смазывания.

Зубчатая передача, смазываемая магнитопорошковым методом, содержащая герметичный корпус с размещенными в нем зубчатыми колесами, изготовленными из ферромагнитного материала, и порошкообразным магнитоактивным смазочным материалом, активируемым магнитным полем, отличающаяся тем, что на торцевых поверхностях каждого зубчатого колеса укреплена пара накладок в виде дисков, изготовленных из магнитопассивного материала, например пластмассы, наружные периметры накладок имеют форму окружности радиусом, равным радиусу окружности вершин зубчатого венца, в центрах накладок выполнены сквозные отверстия радиусом, не меньшим радиуса посадочного отверстия зубчатого колеса, в накладках, в областях их прилегания ко дну впадин зубчатого венца, выполнены сквозные отверстия, низ которых совпадает с окружностью впадин зубчатого венца, а их боковые стороны совпадают в плане с боковыми поверхностями зубьев.
