Устройство обработки наличных денег

Устройство обработки наличных денег

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

[0001] Настоящее изобретение относится к устройству обработки наличных денег и может, например, быть применено к устройству обработки наличных денег, которое выполняет обработку внесения наличных денег.

Уровень техники

[0002] Устройства обработки наличных денег, которые управляют внесением и выдачей денег, установлены, например, в филиалах финансовых институтов, таких как банки или потребительские финансовые институты (например, в зоне кассового обслуживания в филиале) (см. выложенную японскую патентную заявку (JP-A) № 2010-224738). Устройства обработки наличных денег выполняют обработку внесения и обработку выдачи денег в филиале или т.п. и, например, выполняют обработку извлечения для того, чтобы извлекать деньги, хранящиеся в кассете для банкнот внутри устройства обработки наличных денег.

[0003] В качестве устройств обработки наличных денег существуют традиционные рециркулирующие устройства обработки наличных денег, которые выдают банкноты, которые были внесены. Фиг. 1 - это схема внутреннего механизма, иллюстрирующая внутренние механизмы рециркулирующего устройства 10 обработки наличных денег. Как иллюстрировано на фиг. 1, устройство 10 обработки наличных денег включает в себя отверстие 1 для внесения, одно или более отверстий 2 для выдачи (2-1, 22) (два на фиг. 1), секцию 3 временного удерживания, секцию 4 идентификации банкноты, секцию 5 транспортировки, множество кассет с 6-1 по 6-5 для банкнот (пять на фиг. 1) и кассету 7 только для хранения.

[0004] Кассеты с 6-1 по 6-5 для банкнот включают в себя функцию укладки банкнот и функцию отделения банкнот, а кассета 7 только для хранения включает в себя только функцию укладки банкнот.

[0005] Укладка относится к последовательному сохранению внесенных банкнот в кассете. Отделение относится к выводу самой верхней банкноты из группы банкнот, хранящихся внутри кассеты, во время выдачи.

[0006] В транзакции внесения с помощью традиционного устройства обработки наличных денег банкноты вставляются в отверстие 1 для внесения оператором, и вставленные банкноты выводятся в секцию 5 транспортировки по одной банкноте за раз. Выведенные банкноты транспортируются в секцию 4 идентификации банкнот, и секция 4 идентификации банкнот классифицирует банкноты. Банкноты, определенные как нормальные, транспортируются в секцию 3 временного удерживания посредством секции 5 транспортировки, и банкноты накапливаются в секции 3 временного удерживания. С другой стороны, банкноты, определенные как бракованные, транспортируются в отверстия 2 для выдачи посредством секции 5 транспортировки и возвращаются. Отметим, что банкноты, возвращенные в отверстия 2 для выдачи, могут быть повторно классифицированы посредством повторной вставки в отверстие 1 для внесения.

[0007] После того как внесение было завершено, при сохранении банкнот в кассетах с 6-1 по 6-5 для банкнот, банкноты, накопленные в секции 3 временного удерживания, выводятся по одной банкноте за раз посредством секции 5 транспортировки. Выведенные банкноты транспортируются в секцию 4 идентификации банкнот, и секция 4 идентификации банкнот классифицирует банкноты. Банкноты, определенные как нормальные, накапливаются в кассетах с 6-1 по 6-5 для банкнот, которые хранят соответствующий номинал, на основе номинала банкноты, идентифицированного посредством секции 4 идентификации банкнот. Банкноты, определенные как бракованные, накапливаются в кассете только для хранения как отбракованные банкноты.

[0008] Обработка, связанная с транзакциями внесения, включает в себя обработку обычного внесения, описанный выше, и обработку непосредственного внесения. Обработка обычного внесения - это обработка, в которой банкноты, внесенные, как описано выше, временно удерживаются в секции 3 временного удерживания, прежде чем банкноты накапливаются в соответствующих кассетах с 6-1 по 6-5 для банкнот, после того как внесение было завершено. С другой стороны, обработка непосредственного внесения - это обработка, в которой внесенные банкноты, непосредственно вносятся в соответствующие кассеты 6-1 по 6-5 для банкнот без удерживания в секции 3 временного удерживания.

[0009] А именно, в обработке непосредственного внесения, банкноты, выведенные из отверстия 1 для внесения, транспортируются в секцию 4 идентификации банкнот, и секция 4 идентификации банкнот классифицирует банкноты. На основе номинала банкнот, идентифицированного посредством секции 4 идентификации банкнот, банкноты, определенные как нормальные, затем сохраняются в кассетах 6-1 по 6-5 для банкнот, которые хранят соответствующий номинал.

[0010] Однако, когда банкнота имеет номинал, не предназначенный для выдачи, банкнота накапливается в кассете только для хранения. Отметим, что банкноты, определенные как бракованные, возвращаются в отверстие 2 для выдачи.

Сущность изобретения

Техническая задача

[0011] Однако, в традиционном рециркулирующем устройстве обработки наличных денег, описанном выше, поскольку кассета только для хранения не включает в себя функцию отделения, когда требуется возврат банкнот, внесенных при обработке непосредственного внесения, какие-либо банкноты, сохраненные в кассете только для хранения, не могут быть возвращены, и, таким образом, фактические банкноты, которые клиент внес, не могут быть возвращены.

[0012] Соответственно, существует потребность в устройствах обработки наличных денег, способных возвращать внесенный носитель в случаях, в которых вставленный носитель непосредственно вносится в секцию хранения носителей.

Решение задачи

[0013] Один аспект настоящего изобретения предоставляет устройство обработки наличных денег, включающее в себя: (1) секцию внесения, которая принимает вставленный носитель; (2) секцию выдачи, которая выдает носитель; (3) секцию идентификации носителя, которая классифицирует транспортированный носитель; (4) одну или более секций хранения носителей, каждая из которых включает в себя функцию укладки для того, чтобы сохранять носитель, который был транспортирован в нее, и функцию отделения для того, чтобы отделять и выводить накопленный носитель; (5) секцию временного удерживания, которая включает в себя функцию укладки для того, чтобы временно хранить носитель, который был транспортирован в нее, и функцию отделения для того, чтобы отделять и выводить сохраненный носитель; и (6) секцию обработки внесения, которая, на основе результата классификации посредством секции идентификации носителя для носителя, принятого через секцию внесения, транспортирует носитель, который должен быть сохранен в одной или множестве секций хранения носителей, в соответствующие одну или множество секций хранения носителей, и которая транспортирует носитель, который не должен быть сохранен в одной или множестве секций хранения носителей, в секцию временного удерживания.

Преимущества изобретения

[0014] Настоящее изобретение имеет возможность возвращать внесенный носитель в случаях, в которых вставленный носитель непосредственно вносится в секцию хранения носителей.

Краткое описание чертежей

[0015] Фиг. 1 - это схема внутренней конфигурации, иллюстрирующая внутренние механизмы устройства обработки наличных денег согласно первому примерному варианту осуществления.

Фиг. 2 - это блок-схема, иллюстрирующая конфигурацию системы управления устройства обработки наличных денег первого примерного варианта осуществления.

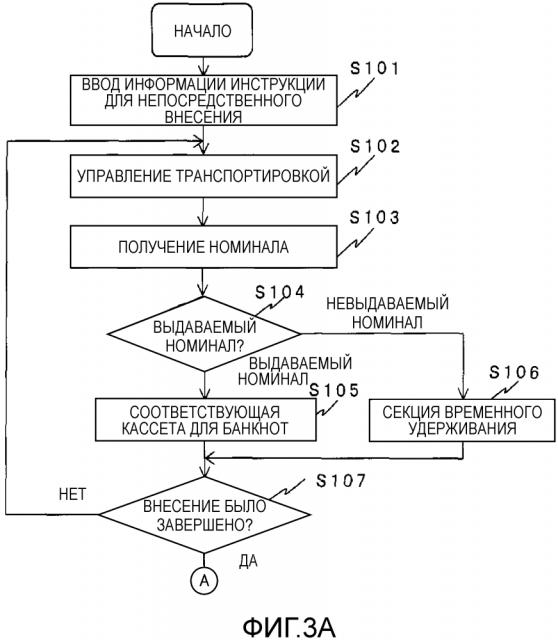

Фиг. 3A - это блок-схема (1) последовательности операций, иллюстрирующая обработку транспортировки банкнот и обработку возврата при обработке непосредственного внесения устройства обработки наличных денег первого примерного варианта осуществления.

Фиг. 3B - это блок-схема (2) последовательности операций, иллюстрирующая обработку транспортировки банкнот и обработку возврата при обработке непосредственного внесения устройства обработки наличных денег первого примерного варианта осуществления.

Фиг. 4 - это пояснительный чертеж для того, чтобы объяснять транспортировку банкноты при возврате банкнот, уложенных в секции временного удерживания первого примерного варианта осуществления.

Фиг. 5 - это пояснительный чертеж для того, чтобы объяснять транспортировку банкноты при возврате банкнот, уложенных в кассете для банкнот первого примерного варианта осуществления.

Фиг. 6 - это блок-схема, иллюстрирующая конфигурацию системы управления устройства обработки наличных денег второго примерного варианта осуществления.

Фиг. 7A - это блок-схема (1) последовательности операций, иллюстрирующая обработку транспортировки банкноты и обработку возврата при обработке непосредственного внесения устройства обработки наличных денег второго примерного варианта осуществления.

Фиг. 7B - это блок-схема (2) последовательности операций, иллюстрирующая обработку транспортировки банкноты и обработку возврата при обработке непосредственного внесения устройства обработки наличных денег второго примерного варианта осуществления.

Фиг. 8 - это пояснительный чертеж для того, чтобы объяснять серийные номера банкнот, записанные в секции памяти второго примерного варианта осуществления.

Фиг. 9 - это пояснительный чертеж для того, чтобы объяснять серийные номера банкнот, сохраненных в кассете для банкнот, записанные в секции памяти второго примерного варианта осуществления.

Фиг. 10A - это пояснительный чертеж (1) для того, чтобы объяснять условия возврата в обработке возврата для непосредственно внесенных банкнот согласно второму примерному варианту осуществления.

Фиг. 10B - это пояснительный чертеж (2) для того, чтобы объяснять условия возврата в обработке возврата для непосредственно внесенных банкнот согласно второму примерному варианту осуществления.

Фиг. 11 - это схема внутренней конфигурации, иллюстрирующая внутренние механизмы устройства обработки наличных денег согласно третьему примерному варианту осуществления.

Подробное описание вариантов осуществления

[0016] (A) Первый примерный вариант осуществления

Ниже следует подробное объяснение, относящееся к первому примерному варианту осуществления устройства обработки наличных денег настоящего изобретения, со ссылкой на чертежи.

[0017] Первый примерный вариант осуществления описывает пример случая, в котором настоящее изобретение применяется к устройству обработки наличных денег, которое предназначено для обработки непосредственного внесения и включает в себя рециркулирующие кассеты для банкнот и нерециркулирующую кассету только для хранения.

[0018] (A-1) Конфигурация первого примерного варианта осуществления

Внутренние механизмы устройства обработки наличных денег согласно первому примерному варианту осуществления являются такими же, или соответствуют, устройству обработки наличных денег, иллюстрированному на фиг. 1. Соответственно, в первом примерном варианте осуществления, внутренние механизмы устройства обработки наличных денег описываются со ссылкой на фиг. 1.

[0019] Фиг. 1 - это схема внутренней конфигурации, иллюстрирующая внутренние механизмы устройства 10 обработки наличных денег согласно первому примерному варианту осуществления. Фиг. 1 - это чертеж, рассматриваемый сбоку устройства 10 обработки наличных денег, в котором внутреннее пространство корпуса может быть видно насквозь.

[0020] На фиг. 1, устройство 10 обработки наличных денег согласно первому примерному варианту осуществления включает в себя отверстие 1 для внесения, одно или более отверстий 2 для выдачи (2-1, 22) (два на фиг. 1), секцию 3 временного удерживания, секцию 4 идентификации банкнот, секцию 5 транспортировки, множество кассет с 6-1 по 6-5 для банкнот (пять на фиг. 1) и кассету 7 только для хранения.

[0021] Отверстие 1 для внесения принимает банкноты, которые вносятся. Отверстие 1 для внесения имеет функцию отделения для того, чтобы выводить банкноты по одной банкноте за раз, после того как они, например, были помещены в него оператором. А именно, отверстие 1 для внесения выводит банкноты по одной банкноте за раз для транспортировки в секцию 4 идентификации банкнот посредством секции 5 транспортировки. Множество перекрывающихся банкнот может быть помещено в отверстие 1 для внесения. В качестве примера, множество банкнот помещается в отверстие 1 для внесения под углом; однако, не существует ограничения для этого. Например, отверстие 1 для внесения может быть вертикального типа, в котором множество банкнот помещаются стоящими вертикально, или может быть горизонтального типа, в котором множество банкнот помещаются горизонтально.

[0022] Отверстия 2 для выдачи (2-1, 2-2) выдают банкноты. Отверстия 2 для выдачи включают в себя функцию укладки для того, чтобы укладывать банкноты. А именно, отверстия 2 для выдачи укладывают выдаваемые банкноты в последовательности, в которой они выдаются, и могут хранить множество уложенных банкнот.

[0023] Секция 4 идентификации банкнот классифицирует банкноты, транспортированные посредством секции 5 транспортировки. Секция 4 идентификации банкнот идентифицирует состояние проходящих банкнот, определяет подлинность (определяет подлинные банкноты или фальшивые банкноты), определяет физическое состояние (определяет загрязненные банкноты, рваные банкноты, поврежденные банкноты, деформированные банкноты, сложенные банкноты и банкноты в хорошем состоянии), а также определяет номинал банкнот, выполняет обработку подсчета и т.п.

[0024] Секция 4 идентификации банкнот выполняет определение нормальной банкноты и определение бракованной банкноты. Определение бракованной банкноты включает в себя, например, определение банкнот как фальшивых банкнот, загрязненных банкнот, рваных банкнот, поврежденных банкнот, деформированных банкнот, сложенных банкнот и т.п. Секция 4 идентификации банкнот может размещать банкноты, движущиеся в одном из двух направлений, и способна классифицировать банкноты, движущиеся либо влево, либо вправо на фиг. 1.

[0025] Секция 3 временного удерживания временно накапливает банкноты из числа банкнот, которые были внесены, которые были определены как нормальные. Секция 3 временного удерживания также временно накапливает банкноты из числа банкнот, внесенных при обработке непосредственного внесения, которые имеют номиналы (невыдаваемые номиналы), отличные от номиналов (выдаваемых номиналов), назначенных кассетам 6-1 по 6-5 для банкнот, описанным позже.

[0026] Секция 3 временного удерживания также временно накапливает некоторые банкноты из числа банкнот, которые должны быть возвращены, когда возврат внесенных банкнот запрашивается после обработки непосредственного внесения. Дополнительно, секция 3 временного удерживания также временно накапливает отбракованные банкноты из числа банкнот для выдачи.

[0027] Секция 3 временного удерживания включает в себя функцию укладки банкнот и функцию отделения банкнот. Секция 3 временного удерживания укладывает банкноты, транспортированные в нее посредством секции 5 транспортировки, и выводит сохраненные банкноты в секцию 5 транспортировки по одной банкноте за раз.

[0028] Кассеты 6-1 по 6-5 для банкнот являются рециркулирующими секциями хранения банкнот, каждая из которых включает в себя функцию укладки банкнот и функцию отделения банкнот. А именно, кассеты 6-1 по 6-5 для банкнот укладывают банкноты, транспортированные в них посредством секции 5 транспортировки, и выводят сохраненные банкноты в секцию 5 транспортировки по одной банкноте за раз. Дополнительно, номиналы, сохраняемые посредством соответствующих кассет 6-1 по 6-5 для банкнот, определены заранее. Кроме того, кассеты 6-1 по 6-5 для банкнот являются съемными относительно устройства 10 обработки наличных денег. Это, таким образом, предоставляет возможность пополнения банкнот и извлечения банкнот.

[0029] Кассета 7 только для хранения является нерециркулирующей секцией хранения банкнот, которая включает в себя только функцию укладки банкнот. Кассета 7 только для хранения является многоцелевой кассетой для банкнот, способной хранить банкноты, которые были помещены в различные категории. Например, кассета 7 только для хранения может хранить отбракованные банкноты или может хранить нормальные банкноты, иностранные банкноты, фальшивые банкноты или т.п.

[0030] Секция 5 транспортировки транспортирует банкноты между соответствующими блоками, описанными выше (а именно, отверстием 1 для внесения, отверстиями 2 для выдачи, секцией 3 временного удерживания, секцией 4 идентификации банкнот, соответствующими кассетами 6-1 по 6-5 для банкнот и кассетой 7 только для хранения).

[0031] Фиг. 2 - это блок-схема, иллюстрирующая конфигурацию системы управления устройства 10 обработки наличных денег первого примерного варианта осуществления.

[0032] В качестве системы управления устройство 10 обработки наличных денег, иллюстрированное на фиг. 2, включает в себя контроллер 20, контроллер 24 управления и отображения, секцию 4 идентификации банкнот и контроллер 25 механизма транспортировки.

[0033] Контроллер 20 является, например, компьютером, включающим в себя процессор и память (например, микрокомпьютером или т.п.). Процессор исполняет программу обработки для того, чтобы реализовывать различные функции устройства 10 обработки наличных денег. Дополнительно, программа обработки может быть реализована посредством установки. В таких случаях, функциональность программы обработки может все еще быть иллюстрирована как на фиг. 2.

[0034] Секция 21 обработки транзакции включена в качестве секции обработки, исполняемой посредством контроллера 20, как иллюстрировано на фиг. 2.

[0035] Секция 21 обработки транзакции управляет различными транзакциями в устройстве 10 обработки наличных денег. Как иллюстрировано на фиг. 2, секция 21 обработки транзакции включает в себя секцию 211 обработки внесения, секцию 212 обработки выдачи, секцию 213 обработки пополнения, секцию 214 обработки извлечения и секцию 215 обработки возврата.

[0036] Секция 211 обработки внесения выполняет обработку внесения для банкнот, вставленных через отверстие 1 для внесения. Обработка внесения, выполняемая посредством секции 211 обработки внесения, включает в себя обработку обычного внесения и обработку непосредственного внесения.

[0037] Обработка обычного внесения - это обработка, в которой банкноты временно удерживаются в секции 3 временного удерживания после классификации посредством секции 4 классификации банкнот, и, после завершения внесения, банкноты пропускаются в секцию 4 идентификации банкнот снова и вносятся в соответствующие кассеты 6-1 по 6-5 для банкнот на основе результатов классификации.

[0038] Обработка непосредственного внесения - это обработка, в которой вставленные банкноты пропускаются в секцию 4 идентификации банкнот и затем вносятся непосредственно в соответствующие кассеты 6-1 по 6-5 для банкнот на основе результатов классификации секции 4 идентификации банкнот, без удерживания в секции 3 временного удерживания.

[0039] Секция 212 обработки выдачи выполняет обработку выдачи по банкнотам, накопленным в соответствующих кассетах 6-1 по 6-5 для банкнот, на основе информации о выдаче (например, номиналов и числа банкнот каждого номинала для выдачи), введенной с помощью секции управления и отображения, не иллюстрирована на чертежах. Секция 212 обработки выдачи пропускает банкноты, которые были выведены из кассет 6-1 по 6-5 для банкнот, в секцию 4 идентификации банкнот, и выдает банкноты в отверстия 2 для выдачи, следуя классификации банкнот посредством секции 4 идентификации банкнот.

[0040] Секция 213 обработки пополнения выполняет обработку пополнения банкнот, накопленных в кассетах 6-1 по 6-5 для банкнот. Отметим, что секция 213 обработки пополнения включает в себя пополнение через отверстие для внесения (пополнение через отверстие для вставки), пополнение с помощью пересчитанной кассеты и пополнение с помощью обмена кассет.

[0041] Пополнение через отверстие для внесения (пополнение через отверстие для вставки) является обработкой пополнения

кассет 6-1 по 6-5 для банкнот банкнотами, вставленными в отверстие 1 для внесения, через секцию 5 транспортировки. При обработке пополнения через отверстие для внесения (пополнение через отверстие для вставки) банкноты классифицируются и подсчитываются посредством секции 4 идентификации банкнот и используются для того, чтобы пополнять соответствующие кассеты 6-1 по 6-5 для банкнот непосредственно, без удерживания в секции 3 временного удерживания, аналогично обработке непосредственного внесения.

[0042] В пополнении с помощью пересчитанной кассеты любая кассета для банкнот из числа кассет 6-1 по 6-5 для банкнот (например, кассета 6-5 для банкнот) загружается банкнотами для пополнения. Обработка затем выполняется так, что банкноты, выводимые из кассеты 6-5 для пополняющих банкнот, классифицируются и пересчитываются посредством секции 4 идентификации банкнот и используются для того, чтобы пополнять кассеты 6-1 по 6-4 для банкнот соответствующего номинала.

[0043] Пополнение с помощью обмена кассет - это способ, в котором свежая кассета для банкнот, которая была загружена банкнотами заранее, меняет существующую кассету для банкнот и устанавливается в устройство 10 обработки наличных денег. При пополнении с обменом кассет секция 4 идентификации банкнот не выполняет обработку пересчета. Оператор соответствующим образом следует предварительно определенной процедуре обмена для того, чтобы записывать номинал и количество банкнот этого номинала в устройстве 10 обработки наличных денег.

[0044] Секция 214 обработки изымания выполняет обработку изымания банкнот, накопленных в кассетах 6-1 по 6-5 для банкнот устройства 10 обработки наличных денег. Секция 214 обработки изымания выполняет изымание из отверстия для выдачи, изымание с помощью пересчитанной кассеты и изымание с помощью обмена кассет.

[0045] Изымание через отверстие для выдачи - это обработка выдачи и изымания банкнот, накопленных в кассетах 6-1 по 6-5 для банкнот из отверстий 2 для выдачи, с помощью секции 5 транспортировки. При обработке изымания через отверстие для выдачи, аналогично обработке выдачи, банкноты, выводимые из кассет 6-1 по 6-5 для банкнот, пропускаются в секцию 4 идентификации банкнот, и банкноты выдаются из отверстий 2 для выдачи, после того как банкноты были классифицированы посредством секции 4 идентификации банкнот.

[0046] При изымании с помощью кассеты пересчета какая-либо кассета для банкнот из числа кассет 6-1 по 6-5 для банкнот (например, кассета 6-5 для банкнот) устанавливается заранее для использования при изымании. Обработка затем выполняется так, что банкноты, выводимые из кассет 6-1 по 6-4 для банкнот, классифицируются и подсчитываются посредством секции 4 идентификации банкнот и извлекаются в изымаемую кассету 6-5 для банкнот.

[0047] Изымание с помощью обмена кассет - это способ, в котором банкноты, накопленные в кассетах 6-1 по 6-5 для банкнот и кассете 7 только для хранения устройства 10 обработки наличных денег, вынимаются, и их номинал и количество подсчитываются, следуя предварительно определенной процедуре изымания.

[0048] Секция 23 памяти хранит программу обработки, которая исполняется контроллером 20, данные, требуемые во время обработки, и т.п.

[0049] Контроллер 24 управления и отображения управляет секцией управления и отображения (не иллюстрирована на чертежах), с помощью которой оператор выполняет предварительно определенные операции, и которая отображает результаты обработки устройства 10 обработки наличных денег. Контроллер 24 управления и отображения передает информацию, введенную оператором (например, информацию о выборе типа транзакции, информацию, относящуюся к номиналу и количеству банкнот для внесения или выдачи, и информацию инструкции возврата внесенных банкнот), контроллеру 20. Контроллер 24 управления и отображения также отображает информацию о внесении и выдаче от контроллера 20 (например, номинал и количество банкнот, подсчитанных во время внесения и выдачи) в секции управления и отображения.

[0050] Секция 4 идентификации банкнот классифицирует проходящие банкноты, как описано выше, и передает результаты классификации контроллеру 20.

[0051] Контроллер 25 механизма транспортировки управляет приводом для того, чтобы активировать секцию 5 транспортировки под управлением контроллера 20.

[0052] (A-2) Действие первого примерного варианта осуществления

Далее следует подробное объяснение, касающееся обработки устройства 10 обработки наличных денег первого примерного варианта осуществления, со ссылкой на чертежи.

[0053] (A-2-1) Обработка управления транспортировкой банкнот для каждого типа транзакции

Сначала, следует объяснение, касающееся управления транспортировкой банкнот посредством контроллера 20 во время обработки обычного внесения, обработки выдачи, обработки пополнения и обработки изымания, со ссылкой на фиг. 1.

[0054] Секция 211 обработки внесения контроллера 20 выполняет обработку обычного внесения, когда оператор выбирает транзакцию обычного внесения.

[0055] Сначала, как иллюстрировано на фиг. 1, оператор вставляет банкноты в отверстие 1 для внесения. Вставленные банкноты выводятся в секцию 5 транспортировки по одной за раз. Выведенные банкноты транспортируются в секцию 4 идентификации банкнот, и секция 4 идентификации банкнот классифицирует банкноты. Банкноты, определенные как нормальные посредством секции 4 идентификации банкнот, транспортируются в секцию 3 временного удерживания посредством секции 5 транспортировки и накапливаются в секции 3 временного удерживания. С другой стороны, банкноты, определенные как бракованные посредством секции 4 идентификации банкнот, транспортируются в отверстия 2 для выдачи посредством секции 5 транспортировки и возвращаются. Отметим, что банкноты, возвращенные в отверстия 2 для выдачи, могут быть классифицированы снова посредством повторной вставки в отверстие 1 для внесения.

[0056] После того как внесение было завершено, в случаях, в которых банкноты должны быть сохранены в кассетах 6-1 по 6-5 для банкнот, банкноты, накопленные в секции 3 временного удерживания, выводятся по одной банкноте за раз посредством секции 5 транспортировки. Выведенные банкноты транспортируются в секцию 4 идентификации банкнот, и секция 4 идентификации банкнот классифицирует банкноты. Банкноты, определенные как нормальные, накапливаются в кассетах 6-1 по 6-5 для банкнот, хранящих соответствующий номинал, на основе номинала, идентифицированного посредством секции 4 идентификации банкнот. Банкноты, определенные как бракованные, накапливаются в кассете только для хранения как отбракованные банкноты.

[0057] Далее следует объяснение, касающееся управления транспортировкой банкнот в транзакции выдачи. Секция 212 обработки выдачи контроллера 20 выполняет обработку выдачи, когда оператор выбирает транзакцию выдачи.

[0058] На фиг. 1 банкноты выводятся из кассет 6-1 по 6-5 для банкнот по одной банкноте за раз согласно инструктированным номиналам и количеству банкнот. Выводимые банкноты классифицируются посредством секции 4 идентификации банкнот. Банкноты, определенные как нормальные посредством секции 4 идентификации банкнот, укладываются в отверстиях 2 для выдачи. Банкноты, определенные как бракованные посредством секции 4 идентификации банкнот, накапливаются в кассете 7 только для хранения в качестве бракованных банкнот.

[0059] Далее следует объяснение, касающееся управления транспортировкой банкнот во время обработки пополнения. Отметим, что, как описано выше, пополнение через отверстие для внесения (пополнение через отверстие для вставки) - это обработка, которая является такой же или соответствует обработке обычного внесения, а пополнение с помощью обмена кассет выполняется согласно предварительно определенной процедуре обмена оператором, и, таким образом, подробное объяснение их опущено в данном документе. Соответственно, следует объяснение, касающееся управления транспортировкой банкнот во время пополнения с помощью пересчитанной кассеты.

[0060] Предположим, что из кассет 6-1 по 6-5 для банкнот кассета 6-5 для банкнот является кассетой для пополняющих банкнот. Кассета 6-5 для банкнот предварительно загружена пополняющими банкнотами. Банкноты, которыми кассета 6-5 для банкнот загружена, не ограничены одним номиналом, и кассета 6-5 для банкнот может быть загружена множеством номиналов.

[0061] Во время пополнения с помощью пересчитанной кассеты банкноты, которые были выведены по одной банкноте за раз из кассеты 6-5 для пополняющих банкнот, переправляются в секцию 4 идентификации банкнот посредством секции 5 транспортировки. Выводимые банкноты классифицируются посредством секции 4 идентификации банкнот. Банкноты, определенные как нормальные посредством секции 4 идентификации банкнот, накапливаются в соответствующих кассетах 6-1 по 6-4 для банкнот. Банкноты, определенные как бракованные посредством секции 4 идентификации банкнот, накапливаются в кассете 7 только для хранения в качестве бракованных банкнот.

[0062] Далее следует объяснение, касающееся управления транспортировкой банкнот во время обработки изымания. Как описано выше, изымание с помощью выдачи - это обработка, которая является такой же, или соответствует, обработке выдачи, а изымание с помощью обмена кассет выполняется согласно предварительно определенной процедуре изымания оператором, и, таким образом, подробное объяснение их опущено в данном документе. Соответственно, следует объяснение, касающееся управления транспортировкой банкнот во время пополнения с помощью пересчитанной кассеты.

[0063] Предположим, что из кассет 6-1 по 6-5 для банкнот кассета 6-5 для банкнот является кассетой для изымаемых банкнот.

[0064] Банкноты, выводимые по одной банкноте за раз из какой-либо одной из кассет 6-1 по 6-4 для банкнот, установленных в устройстве 10 обработки наличных денег, переправляются в секцию 4 идентификации банкнот посредством секции 5 транспортировки. Выводимые банкноты классифицируются посредством секции 4 идентификации банкнот. Банкноты, определенные как нормальные посредством секции 4 идентификации банкнот, укладываются в кассете 6-5 для изымаемых банкнот. Банкноты, определенные как бракованные посредством секции 4 идентификации банкнот, накапливаются в кассете 7 только для хранения в качестве бракованных банкнот. Вышеописанная обработка выполняется для каждой из кассет 6-1 по 6-4 для банкнот в предварительно определенной последовательности.

[0065] Когда весь пересчет, связанный с изыманием, был завершен, оператор лишь изымает кассету 7 только для хранения из устройства 10 обработки наличных денег, тем самым, завершая задачу изымания. Отметим, что кассета 6-5 с изымаемыми банкнотами вынимается и изымается из устройства 10 обработки наличных денег специалистом по безопасной логистике.

[0066] (A-2-2) Обработка управления транспортировкой банкнот во время обработки непосредственного внесения

Далее следует объяснение, касающееся управления транспортировкой банкнот в обработке непосредственного внесения в устройстве 10 обработки наличных денег первого примерного варианта осуществления, со ссылкой на чертежи.

[0067] Фиг. 3A и фиг. 3B - это блок-схемы последовательности операций, иллюстрирующие обработку управления транспортировкой банкнот и обработку возврата при обработке непосредственного внесения в устройстве 10 обработки наличных денег первого примерного варианта осуществления.

[0068] Сначала, информация инструкции для непосредственного внесения вводится посредством действия оператора и передается контроллеру 20 посредством контроллера 24 управления и отображения. Когда в контроллер 20 вводится информация инструкции непосредственного внесения (S101), секция 211 обработки внесения выполняет управление транспортировкой банкнот для непосредственного внесения с помощью контроллера 25 механизма транспортировки (S102). Контроллер 25 механизма транспортировки управляет активизацией секции 5 транспортировки под управлением контроллера 20.

[0069] Сначала, банкноты, помещенные в отверстие 1 для внесения, выводятся по одной банкноте за раз. Выводимые банкноты достигают секции 4 идентификации банкнот через секцию 5 транспортировки. Секция 4 идентификации банкнот выполняет классификацию банкнот по банкнотам, которые достигли секции 4 идентификации банкнот.

[0070] Отметим, что секция 4 идентификации банкнот определяет номинал банкноты, подлинность банкноты, физическое состояние, количество и т.п. проходящих банкнот. Результаты определения для определения секции 4 идентификации банкнот переправляются в контроллер 20.

[0071] Когда результаты определения секции 4 идентификации банкнот были переданы в секцию 211 обработки внесения контроллера 20 (S103), секция 211 обработки внесения определяет место назначения укладки каждой банкноты на основе номинала банкноты, включенного в результаты определения. А именно, секция 211 обработки внесения определяет, является или нет номинал банкноты номиналом для выдачи, который накапливается в рециркулирующих кассетах 6-1 по 6-4 для банкнот (S104). Отметим, что кассета 6-5 для банкнот является кассетой для пополняющих или изымаемых банкнот и, поэтому, не используется в качестве места назначения укладки.

[0072] Когда номинал банкноты является номиналом для выдачи, секция 211 обработки внесения определяет кассету 6-1 по 6-4 для банкнот соответствующего номинала в качестве места назначения укладки. Банкнота переправляется в кассету 6-1 по 6-4 для банкнот соответствующего номинала посредством секции 5 транспортировки и укладывается (S105).

[0073] В случаях, в которых номинал банкноты является номиналом не для выдачи, секция 211 обработки внесения определяет секцию 3 временного удерживания в качестве места назначения для укладки. Банкноты переправляется в секцию 3 временного удерживания посредством секции 5 транспортировки и укладывается (S106).

[0074] Обработка этапов S102-S106 повторяется до тех пор, пока внесение не будет завершено для всех банкнот, помещенных в отверстие 1 для внесения (S107). Когда внесение было завершено для всех банкнот, секция 211 обработки внесения вычисляет результаты подсчета, связанные с внесением (например, номиналы и количество внесенных банкнот, общую сумму и т.п.). Секция 211 обработки внесения передает результаты подсчета, относящиеся к внесению, контроллеру 24 управления и отображения для отображения посредством секции управления и отображения (S108).

[0075] Когда инструкция завершения транзакции внесения выдается посредством действия оператора (S109), банкноты, накопленные в секции 3 временного удерживания, транспортируются в кассету 7 только для хранения, и обработка заканчивается.

[0076] С другой стороны, предположим, что инструкция завершения транзакции внесения не выдана посредством действия оператора (S109), и оператором введена инструкция возврата внесенных банкнот (S110). А именно, когда внесение было завершено для всех банкнот, помещенных в отверстие 1 для внесения, но сама транзакция внесения не завершена, вводится инструкция возврата.

[0077] Когда инструкция возврата для внесенных банкнот вводится посредством действия оператора, секция 215 обработки возврата выполняет обработку возврата для внесенных банкнот, без завершения транзакции внесения (S111). Когда это выполняется, сначала, банкноты, уложенные в секции 3 временного удерживания, выводятся по одной банкноте за раз. Банкноты выдаются в отверстия 2 для выдачи через секцию 5 транспортировки, как иллюстрировано стрелкой A на фиг. 4 (S112).

[0078] А именно, при традиционной обработке непосредственного внесения, когда номинал банкноты является номиналом не для выдачи, банкнота укладывается в кассете 7 только для хранения, которая не включает в себя функцию отделения. Внесенные банкноты номиналов не для выдачи, которые были уложены в кассету 7 только для хранения, поэтому, являются невозвратными. Однако, в первом примерном варианте осуществления, банкноты невыдаваемых номиналов укладываются в секцию 3 временного удерживания. Внесенные банкноты невыдаваемых номиналов могут соответственно быть возвращены, поскольку секция 3 временного удерживания включает в себя функцию отделения.

[0079] Далее, банкноты, уложенные в кассетах 6-1 по 6-4 для банкнот, выводятся по одной банкноте за раз. Банкноты выдаются в отверстия 2 для выдачи через секцию 5 трансп
