Реферат

Область техники

Настоящее изобретение относится к пробочному узлу для сливной системы бассейна текучей среды и, в частности, к пробочному узлу со сменным фильтрующим элементом.

Предпосылки создания изобретения

Обычные раковины для ванной типично включают в себя пробку, которая предназначена для выборочного закрывания или открывания слива в бассейне раковины. Пробка установлена на вершине плунжера, посаженного в сливную трубу, которая проходит под бассейном раковины. Пробка может быть перемещена между открытым и закрытым положениями посредством приведения в действие рычага, расположенного вблизи от крана раковины. Рычаг обычно механически присоединен к горизонтальному стержню, который проходит под раковиной и передает перемещение, приданное рычагу, на плунжер. Горизонтальный стержень обычно проходит через поворотное гнездо в сливной трубе для достижения требуемого перемещения поднимания и опускания плунжера. Посредством приведения в действие рычага пользователь может поднимать и опускать пробку и посредством этого выборочно открывать или закрывать слив раковины. Обычная система пробки и плунжера показана на фиг. 1.

Тем не менее, обычные механизмы слива и пробки, описанные выше, могут быть проблематичными. Например, горизонтальный стержень стремится выйти из выставления относительно плунжера или рычага после относительно короткого периода использования, что приводит к провисанию или наклонению пробки в открытом положении или к невозможности правильного закрывания. К тому же волосы и посторонние объекты, которые проходят через слив, могут засорить раковину, приводя к необходимости либо разборки труб, расположенных под раковиной, чтобы удалить засор слива, либо вызова сантехника. Также существует риск падения в слив раковины и возможной потери ценных предметов, таких как кольца и контактные линзы. Известна установка фильтра под пробкой в раковине для ванной. Тем не менее, обычные фильтрующие узлы для раковин для ванной могут быть труднодоступными для очистки и замены.

Сущность изобретения

В описанных в этом документе вариантах осуществления разработаны системы и способы, которые позволяют устанавливать фильтрующий элемент в слив бассейна текучей среды и при необходимости выборочно заменять его особенно эффективным, надежным и гигиеническим образом. Системы включают в себя, например, пробочный узел с удаляемым фильтрующим картриджем, имеющим сменный фильтрующий элемент. В некоторых примерах сменный фильтрующий элемент может быть освобожден из фильтрующего картриджа без соприкосновения с фильтрующим элементом, который может быть заполнен собранным мусором.

Согласно одному варианту осуществления пробочный узел для сливной системы бассейна текучей среды может быть резюмирован как включающий в себя головку пробки, имеющую уплотнение для герметичного зацепления со сливной системой бассейна текучей среды, когда пробочный узел перемещается из сливного положения в заткнутое положение; фильтр, прикрепленный к головке пробки, для фильтрации по меньшей мере части потока текучей среды, проходящего через сливную систему бассейна текучей среды, когда пробочный узел установлен и головка пробки находится в сливном положении, причем фильтр присоединен с возможностью отсоединения к головке пробки для обеспечения замены фильтра сменным фильтром; и тело пробки, выполненное с возможностью функционального присоединения к управляющему элементу и присоединенное с возможностью отсоединения к головке пробки и к фильтру для обеспечения выборочного удаления головки пробки и фильтра из тела пробки, когда тело пробки установлено для использования и прикреплено к управляющему элементу. Головка пробки и фильтр могут образовывать фильтрующий картридж, который выполнен с возможностью отсоединения от тела пробки. Головка пробки может быть выполнена с возможностью отсоединения от тела пробки посредством поворота головки пробки вокруг центральной оси на угол освобождения, который находится в диапазоне около 45-360 градусов. Головка пробки может включать в себя по меньшей мере один приводимый в действие элемент для выборочного освобождения фильтра из головки пробки. Приводимый в действие элемент головки пробки может содержать, например, пару зажимов, поджимаемых друг от друга, причем пара зажимов выполнена с возможностью зацепления с фильтром в расширенном положении и освобождения фильтра из головки пробки, когда пара зажимов перемещается из расширенного положения в сжатое положение.

Головка пробки может дополнительно включать в себя зацепляющийся с телом пробки компонент для прикрепления с возможностью отсоединения головки пробки к телу пробки, причем зацепляющийся компонент выполнен с возможностью обеспечения выборочного отсоединения головки пробки от тела пробки, в то время как тело пробки остается установленным в сливной системе. Тело пробки может включать в себя дополнительное фильтрующее устройство, причем дополнительное фильтрующее устройство расположено ниже по потоку от фильтра, когда пробочный узел собран и установлен для использования. Тело пробки может включать в себя тонкий, продолговатый вал, проходящий вдоль центральной оси пробочного узла для принятия фильтра. Тело пробки может включать в себя по меньшей мере две отделяемые части, причем первая из отделяемых частей выполнена с возможностью прикрепления к управляющему элементу сливной системы и вторая из отделяемых частей включает в себя дополнительное фильтрующее устройство.

Согласно одному варианту осуществления пробочный узел для сливной системы бассейна текучей среды может быть резюмирован как включающий в себя головку пробки, имеющую уплотнение для герметичного зацепления со сливной системой бассейна текучей среды, когда пробочный узел перемещается из сливного положения в заткнутое положение, и фильтр для фильтрации по меньшей мере части потока текучей среды, проходящего через сливную систему бассейна текучей среды, когда пробочный узел установлен и головка пробки находится в сливном положении. Фильтр может быть неподвижно прикреплен или неразъемно прикреплен к головке пробки или образован как единое целое с головкой пробки. Пробочный узел может дополнительно включать в себя тело пробки, выполненное с возможностью функционального присоединения к управляющему элементу и присоединенное с возможностью отсоединения к головке пробки и фильтру для обеспечения выборочного удаления головки пробки и фильтра из тела пробки, когда тело пробки установлено для использования и прикреплено к управляющему элементу.

Согласно одному варианту осуществления фильтрующий картридж для сливной системы может быть резюмирован как включающий в себя головку пробки, имеющую уплотнительное устройство для герметичного зацепления со сливной системой, когда фильтрующий картридж перемещается из сливного положения в заткнутое положение; и фильтр для фильтрации по меньшей мере части потока текучей среды, проходящего через сливную систему, когда фильтрующий картридж установлен и головка пробки находится в сливном положении, причем фильтр присоединен с возможностью отсоединения к головке пробки для обеспечения замены фильтра сменным фильтром. Головка пробки может включать в себя по меньшей мере один приводимый в действие элемент для выборочного освобождения фильтра из головки пробки. В некоторых примерах головка пробки может включать в себя по меньшей мере один приводимый в действие элемент для того, чтобы позволять пользователю выборочно освобождать фильтр из головки пробки без физического соприкосновения с фильтром. Фильтр может включать в себя тело, образующее в целом цилиндрический резервуар, имеющий множество окон, расположенных с возможностью образования конструкции фильтра. Фильтр может быть выполнен с возможностью освобождения от головки пробки посредством манипулирования частью головки пробки.

Согласно одному варианту осуществления сменный фильтр фильтрующего картриджа для сливной системы может быть резюмирован как включающий в себя: корпусную часть, образующую резервуар, причем резервуар включает в себя основание и боковую стенку, проходящую от периферии основания, причем как основание, так и боковая стенка включают в себя множество окон для образования конструкции фильтра для фильтрации текучей среды, проходящей через резервуар во время работы сливной системы; и соединительную часть, имеющую зацепляющийся с головкой пробки компонент для прикрепления с возможностью отсоединения сменного фильтра к головке пробки для образования фильтрующего картриджа. Резервуар может сходить на конус в направлении вниз по потоку так, что, когда сменный фильтр находится в положении для использования внутри сливной системы и нижняя часть сменного фильтра заблокирована собранным мусором, часть потока текучей среды может обходить собранный мусор через боковую стенку и зазор между сменным фильтром и сливной системой. Входной конец сменного фильтра может включать в себя множество гибких пальцев, которые расширяются наружу от центральной оси сменного фильтра. Соединительная часть фильтра может содержать продолговатый элемент, имеющий входной конец и выходной конец, причем входной конец включает в себя зацепляющийся с головкой пробки компонент для прикрепления с возможностью отсоединения сменного фильтра к головке пробки для образования фильтрующего картриджа, и продолговатый элемент включает в себя проход тела пробки для вставления части тела пробки, которая выполнена с возможностью прикрепления с возможностью отсоединения к фильтрующему картриджу. Корпусная часть и соединительная части могут быть образованы как унитарная деталь.

Согласно другому варианту осуществления способ использования пробочного узла для удаления мусора из сливной системы бассейна текучей среды может быть резюмирован как включающий в себя этапы: отсоединения фильтрующего картриджа, имеющего головку пробки и фильтр, содержащий мусор, от тела пробки, установленного внутри сливной системы бассейна текучей среды; приведения в действие освобождающего механизма на головке пробки фильтрующего картриджа для освобождения фильтра и мусора из головки пробки; прикрепления сменного фильтра к головке пробки для образования сменного фильтрующего картриджа; и прикрепления сменного фильтрующего картриджа к телу пробки, установленному внутри сливной системы бассейна текучей среды. Приведение в действие освобождающего механизма на головке пробки фильтрующего картриджа для освобождения фильтра и мусора из головки пробки может включать в себя приведение в действие освобождающего механизма на головке пробки без физического соприкосновения с фильтром. Отсоединение фильтрующего картриджа от тела пробки, установленного внутри сливной системы бассейна текучей среды, может включать в себя поворот головки пробки фильтрующего картриджа вокруг центральной оси на угол освобождения, который находится в диапазоне около 45-360 градусов. Способ может дополнительно включать в себя этап удаления отделяемой части тела пробки, которая включает в себя дополнительный фильтр, из сливной системы, тогда как основная часть тела пробки остается установленной внутри сливной системы бассейна текучей среды. Способ может также включать в себя этап перемещения сменного фильтрующего картриджа из сливного положения в заткнутое положение через тело пробки, так чтобы головка пробки герметично зацеплялась со сливной системой для затыкания сливной системы.

Согласно еще одному варианту осуществления способ уменьшения засорения сливной системы бассейна текучей среды может быть резюмирован как включающий в себя этапы установки фильтрующего картриджа, содержащего головку пробки и фильтр, прикрепленный к головке пробки, в сливную систему бассейна текучей среды; приведения в действие сливной системы с установленным на место фильтрующим картриджем; удаления фильтрующего картриджа из сливной системы после того, как фильтр захватил мусор; приведения в действие освобождающего механизма фильтрующего картриджа для освобождения фильтра и мусора из головки пробки; прикрепления сменного фильтра к головке пробки для образования сменного фильтрующего картриджа; и установки сменного фильтрующего картриджа в сливную систему бассейна текучей среды.

Согласно еще одному варианту осуществления пробочный узел для сливной системы бассейна текучей среды может быть резюмирован как включающий в себя головку пробки, имеющую уплотнение для герметичного зацепления со сливной системой бассейна текучей среды, когда пробочный узел перемещается из сливного положения в заткнутое положение; тело пробки, выполненное с возможностью функционального присоединения к управляющему элементу и выполненное с возможностью прикрепления с возможностью отсоединения к головке пробки для обеспечения выборочного удаления головки пробки из тела пробки, когда тело пробки установлено для использования и прикреплено к управляющему элементу; и фильтр для фильтрации по меньшей мере части потока текучей среды, проходящего через сливную систему бассейна текучей среды, когда пробочный узел установлен и головка пробки находится в сливном положении, причем фильтр предусмотрен между головкой пробки и нижней частью тела пробки. Головка пробки может включать в себя зацепляющийся с телом пробки компонент для прикрепления с возможностью отсоединения головки пробки к телу пробки, причем зацепляющийся компонент выполнен с возможностью обеспечения выборочного отсоединения головки пробки от тела пробки, в то время как тело пробки остается установленным в сливной системе. Зацепляющийся с телом пробки компонент головки пробки может включать в себя, например, резьбу для зацепления с соответствующей резьбой тела пробки. Тело пробки может включать в себя продолговатый вал, проходящий вдоль центральной оси пробочного узла, и соответствующая резьба тела пробки может быть предусмотрена у верхнего конца продолговатого вала. Тело пробки может дополнительно включать в себя дополнительное фильтрующее устройство, причем дополнительное фильтрующее устройство расположено ниже по потоку от фильтра, когда пробочный узел собран и установлен для использования. Фильтр может быть выполнен с возможностью опирания на дополнительное фильтрующее устройство, когда пробочный узел установлен для использования. Тело пробки может включать в себя по меньшей мере две отделяемые части, причем первая из отделяемых частей выполнена с возможностью прикрепления к управляющему элементу сливной системы и вторая из отделяемых частей включает в себя дополнительное фильтрующее устройство. Тело пробки может включать в себя тонкий, продолговатый вал, проходящий вдоль центральной оси пробочного узла. Фильтр может включать в себя стержень, имеющий центральную полость, выполненную с таким размером, чтобы обеспечивать вставление в нее тонкого, продолговатого вала тела пробки.

Согласно другому варианту осуществления тело пробки пробочного узла для сливной системы бассейна текучей среды может быть резюмировано как включающее в себя нижнюю часть, выполненную с возможностью функционального присоединения к управляющему элементу, и верхнюю часть, выполненную с возможностью прикрепления с возможностью отсоединения к головке пробки пробочного узла для обеспечения выборочного удаления головки пробки из тела пробки, когда тело пробки установлено для использования и прикреплено к управляющему элементу, и причем верхняя часть включает в себя продолговатый вал, который проходит вдоль центральной оси для принятия фильтра пробочного узла. Продолговатый вал может быть в целом цилиндрическим и может включать в себя резьбу или другие крепежные компоненты у его верхнего конца для стыковки с соответствующей резьбой или другими крепежными компонентами головки пробки.

Согласно другому варианту осуществления способ использования пробочного узла для удаления мусора из сливной системы бассейна текучей среды может быть резюмирован как включающий в себя этапы отсоединения головки пробки от тела пробки, установленного внутри сливной системы бассейна текучей среды; удаления фильтра, содержащего мусор, из сливной системы бассейна текучей среды; расположения сменного фильтра так, чтобы продолговатый вал тела пробки был вставлен в полость сменного фильтра; и прикрепления головки пробки к телу пробки, установленному внутри сливной системы бассейна текучей среды, со сменным фильтром, расположенным между головкой пробки и нижней частью тела пробки.

Сущность изобретения поясняется на чертежах, где:

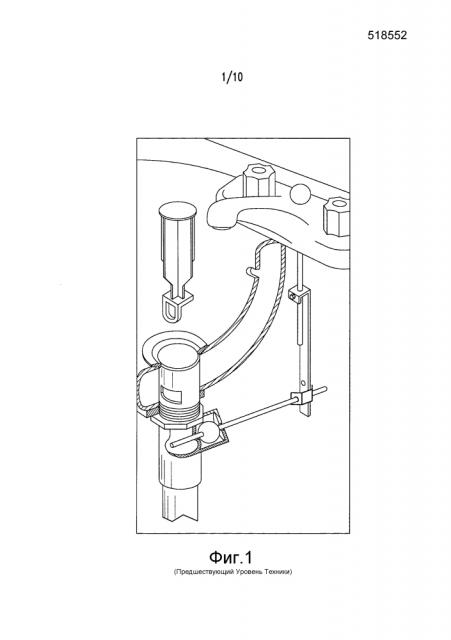

Фиг. 1 представляет собой вид в перспективе, с частичным разрезом, бассейна раковины, включающего в себя обычную систему пробки.

Фиг. 2 представляет собой вид сбоку в вертикальной проекции пробочного узла согласно иллюстративному варианту осуществления, показанного установленным в бассейне раковины, с пробочным узлом в незаткнутом или сливном положении.

Фиг. 3 представляет собой вид в изометрии пробочного узла с Фиг. 2, показанного в зацепленной конфигурации.

Фиг. 4 представляет собой вид в изометрии в разрезе пробочного узла с Фиг. 2, взятом по линии 4-4 на Фиг. 3.

Фиг. 5 представляет собой вид в изометрии пробочного узла с Фиг. 2, показанного в отцепленной конфигурации.

Фиг. 6 представляет собой вид в изометрии пробочного узла с Фиг. 2, показанного с его фильтрующим картриджем, отделенным от его тела пробки.

Фиг. 7 представляет собой вид в изометрии фильтрующего картриджа пробочного узла с Фиг. 2, показанного с его головкой пробки, отделенной от его фильтра.

Фиг. 8 представляет собой вид в изометрии тела пробки пробочного узла с Фиг. 2, показанного с его дополнительной фильтрующей частью, отделенной от его основной части.

Фиг. 9 представляет собой вид сбоку в вертикальной проекции пробочного узла согласно другому иллюстративному варианту осуществления, показанного установленным в бассейне раковины, с пробочным узлом в незаткнутом или сливном положении.

Фиг. 10 представляет собой вид в изометрии в разобранном состоянии пробочного узла с фиг. 9.

Подробное описание вариантов осуществления настоящего изобретения

В последующем описании изложены некоторые конкретные подробности для обеспечения подробного понимания различных вариантов осуществления изобретения. Тем не менее, специалисту в данной области техники будет понятно, что могут быть предусмотрены варианты осуществления без одной или более из этих подробностей. В других примерах хорошо известные компоненты или конструкции, связанные с бассейнами текучей среды, сливными системами, сливными пробками и фильтрами, могут не быть показаны или описаны подробно для исключения ненужных мешающих описаний вариантов осуществления.

Если контекст не требует иного, во всем описании и в прилагаемой формуле изобретения, слово “содержать” и его производные, такие как “содержит” и “содержащий”, следует понимать в открытом, включающем смысле, то есть как “включающий в себя, но не ограниченный этим”.

Во всем этом описании ссылка на “один вариант осуществления” или “вариант осуществления” означает, что конкретный компонент, конструкция или характеристика, описанный/описанная в отношении варианта осуществления, включена по меньшей мере в один вариант осуществления. Таким образом, фразы “в одном варианте осуществления” или “в другом варианте осуществления”, появляющиеся в различных местах в этом описании, не относятся все обязательно к одному и тому же варианту осуществления. К тому же конкретные компоненты, конструкции или характеристики могут быть объединены любым подходящим образом в одном или более вариантах осуществления.

На фиг. 2-8 показан пробочный узел 10 для сливной системы 12 бассейна 14 текучей среды согласно одному иллюстративному варианту осуществления. В частности, на Фиг. 2 показан пробочный узел 10, установленный в сливную систему 12, на фиг. 3 и 4 показаны дополнительные подробности пробочного узла 10, кроме сливной системы 12, и на фиг. 5-8 проиллюстрированы способы использования пробочного узла 10.

Как изначально видно на фиг. 2, пробочный узел 10 показан установленным в бассейн 14 текучей среды (например, в бассейн раковины) с пробочным узлом 10 в незаткнутом или сливном положении D. В этом положении текучая среда (например, вода) может сливаться из бассейна 14 текучей среды через сливную систему 12. Сливная система 12 включает в себя сливную трубу 20, которая проходит под бассейном 14 текучей среды и включает в себя верхнюю часть 22, имеющую фланец 24 раковины, который вставлен в сливное отверстие 26 бассейна 14. Верхний конец сливной системы 12 может иметь такую форму, чтобы плотно принимать верхний конец 30 пробочного узла 10, когда пробочный узел 10 перемещается вниз из сливного положения D, показанного на фиг. 2, в заткнутое положение (не показано). Верхний конец 30 пробочного узла 10 может включать в себя уплотнительное устройство 32, такое как, например, прокладку или уплотнительное кольцо, для герметичного зацепления со сливной системой 12, когда пробочный узел 10 перемещается в заткнутое положение для предотвращения слива текучей среды (например, воды) из бассейна 14. В других примерах уплотнительное устройство 32, такое как буртик или губка, может быть образовано как единое целое с верхним концом 30 пробочного узла 10. Пробочный узел 10 может быть удобно перемещен между сливным положением D и заткнутым положением посредством управляющего стержня 28, который передает перемещение, приданное пользователем рычагу (не показан), расположенному удаленно от сливной системы 12, на нижний конец 34 пробочного узла 10. Для этого нижний конец 34 пробочного узла 10 может включать в себя управляющее окно 36 или другой компонент для присоединения к управляющему стержню 28.

Как видно на фиг. 3 и 4, пробочный узел 10 содержит головку 40 пробки и тело 42 пробки. Головка 40 пробки предусмотрена у верхнего конца 30 пробочного узла 10 и выполнена с возможностью выборочного прикрепления к телу 42 пробки, часть которого образует нижний конец 34 пробочного узла 10. Пробочный узел 10 дополнительно содержит фильтр 44, предусмотренный между головкой 40 пробки и телом 42 пробки для улавливания мусора или других материалов по мере прохождения текучей среды через фильтр 44 во время использования. В некоторых вариантах осуществления фильтр 44 может быть прикреплен с возможностью отсоединения к головке 40 пробки, как более подробно обсуждено ниже. В других вариантах осуществления фильтр 44 может быть неподвижно прикреплен или неразъемно прикреплен к головке 40 пробки или образован как единое целое с ней. Преимущественно, когда фильтр 44 присоединен с возможностью отсоединения к головке 40 пробки, фильтр 44 может быть удален с головкой 40 пробки и выборочно заменен сменным фильтром 44 особенно удобным образом. В других примерах фильтр 44 может быть удален с головкой 40 пробки и очищен для повторного использования в сливной системе 12. В других вариантах осуществления фильтр 44 может удерживаться или может быть иначе предусмотрен между телом 42 пробки и головкой 40 пробки без прикрепления к какому либо компоненту. В этом случае фильтр 44 может быть вынут из сливной системы 12 отдельно от головки 40 пробки.

Головка 40 пробки может иметь в целом круглый профиль подобно обычным пробкам или может иметь другие формы. Как показано на фиг. 3 и 4, головка 40 пробки может иметь в целом форму гриба с увеличенной частью 50 головки и уменьшенной частью 52 шейки. Описанное выше уплотнительное устройство 32 может быть расположено вокруг уменьшенной части 52 шейки. Головка 40 пробки может дополнительно включать в себя продолговатую стержневую часть 54 (Фиг.4), простирающуюся вдоль центральной оси A пробочного узла 10, для выборочного зацепления с телом 42 пробки. В некоторых случаях, например, головка 40 пробки может включать в себя стержневую часть 54 с зацепляющимся компонентом 56 (Фиг. 4), таким как щель, шпоночная канавка или шпоночный элемент, для зацепления с соответствующим компонентом 58 (Фиг. 8) на теле 42 пробки по мере поворота головки 40 пробки относительно тела 42 пробки вокруг центральной оси A. Например, поворот головки 40 пробки на 90 градусов или более может перевести головку 40 пробки из зацепленного положения P1 (Фиг. 3), в котором головка 40 пробки надежно прикреплена к телу 42 пробки, в отцепленное положение P2 (Фиг. 5), в котором головка 40 пробки откреплена и может быть свободно отсоединена от тела 42 пробки. В других вариантах осуществления, головка 40 пробки и тело 42 пробки могут включать в себя другие компоненты для способствования их выборочному зацеплению или отцеплению, такие как, например, фиксатор, зажимы, защелки или другие крепежные элементы. Независимо от конкретного крепежного устройства, головка 40 пробки и тело 42 пробки выполнены с возможностью отделения головки 40 пробки от тела 42 пробки, пока тело 42 пробки остается установленным в сливной системе 12, посредством кручения, вытягивания, манипулирования или иного взаимодействия с головкой 40 пробки изнутри бассейна 14 текучей среды. Преимущественно головка 40 пробки может быть, таким образом, удалена из сливной системы 12 без удаления или отцепления управляющего стержня 28 от тела 42 пробки.

Головка 40 пробки может дополнительно включать в себя соединительные устройства для выборочного зацепления с фильтром 44. Например, иллюстративный вариант осуществления включает в себя освобождающий механизм 60, который может быть приведен в действие для освобождения пары подпружиненных защелкивающихся элементов 62 от зацепления с зацепляющимся с головкой пробки компонентом 84 фильтра 44. Таким образом, фильтр 44 может быть освобожден, отделен или отсоединен от головки 40 пробки посредством приведения в действие освобождающего механизма 60 к центральной оси A. В других вариантах осуществления головка 40 пробки и фильтр 44 могут включать в себя другие компоненты для способствования их выборочному зацеплению или отцеплению, такие как, например, фиксатор, зажимы, защелки или другие крепежные элементы. Другие примеры освобождающих механизмов показаны и описаны в Предварительной Заявке на Патент США 61/680204, зарегистрированной 6 августа 2012 г., которая полностью включена в этот документ по ссылке.

Независимо от конкретного освобождающего механизма 60, головка 40 пробки и фильтр 44 выполнены с возможностью обеспечения отделения головки 40 пробки от фильтра 44 после удаления головки 40 пробки и фильтра 44 в виде картриджа 46 от сливной системы 12. В некоторых вариантах осуществления, как, например, в иллюстративном варианте осуществления, показанном на фиг. 2-8, фильтр 44 выполнен с возможностью выборочного отсоединения от головки 40 пробки без потребности в том, чтобы пользователь трогал фильтр 44 или иным образом касался его. Это может быть особенно преимущественным при замене фильтра 44, который загрязнен мусором, таким как, например, волосы и другие материалы, которые собираются в фильтре 44 во время использования.

В некоторых вариантах осуществления фильтр 44 может включать в себя корпусную часть, образующую резервуар 70. Резервуар 70 может включать в себя боковую стенку 72, простирающуюся от периферии основания 74. Как боковая стенка 72, так и основание 74 могут включать в себя множество окон 76 для образования конструкции фильтра для фильтрации текучей среды, проходящей через резервуар 70 во время работы сливной системы 12. Резервуар 70 может быть в целом цилиндрическим и может окружать часть корпуса 42 фильтра. В некоторых вариантах осуществления фильтр 44 может сходиться на конус в направлении вниз по потоку так, что, когда фильтр 44 находится в положении для использования внутри сливной системы 12 (как показано на фиг. 2) и нижняя часть фильтра 44 блокирована собранным мусором, текучая среда может обходить мусор в фильтре 44 через окна в боковой стенке 72 и зазор 78 между фильтром 44 и сливной трубой 20 сливной системы 12.

Входной конец фильтра 44 может включать в себя множество гибких пальцев 80, которые расширяются наружу от центральной оси A фильтра 44. Пальцы 80 могут изгибаться в ответ на соприкосновение со сливной трубой 20, когда пробочный узел 10 втягивается в заткнутое положение. В сливном положении D, показанном на фиг. 2, пальцы 80 могут простираться рядом со сливной трубой 20 или вблизи от нее или могут соприкасаться со сливной трубой 20. Таким образом, наибольшая часть текучей среды и любые материалы, проходящие в сливную систему 12, неминуемо проходят через резервуар 70 фильтра 44.

Фильтр 44 может включать в себя соединительную часть 82, имеющую зацепляющийся с головкой пробки компонент 84 для прикрепления с возможностью отсоединения фильтра 44 к головке 40 пробки для образования фильтрующего картриджа 46. Зацепляющийся с головкой пробки компонент 84 может включать в себя, например, окно 85 или окна для вставления нижнего конца подпружиненных защелкивающихся элементов 62 головки 40 пробки. В других вариантах осуществления зацепляющийся компонент может включать в себя фиксатор, зажимы, защелки или другие крепежные элементы. Соединительная часть 82 может включать в себя центральный стержневой или продолговатый элемент 86, который проходит в направлении центральной оси A к верхнему концу фильтра 44. Стержневой или продолговатый элемент 86 может частично или полностью окружать вал 90 тела 42 пробки, когда фильтрующий картридж 46 прикреплен к телу 42 пробки. Таким образом, стержневой или продолговатый элемент 86 может иметь центральную полость или проход 88, через которую может быть вставлен вал 90 тела 42 пробки во время использования. Вал 90 тела 42 пробки может быть тонким и может проходить вдоль центральной оси A пробочного узла 10 для принятия фильтра 44 вокруг него. Вал 90 может быть цилиндрическим или преимущественно цилиндрическим и не иметь крыльев, угловых соединений или других конструкций, типичных для обычных сливных пробок.

Как можно видеть на фиг. 4, тело 42 пробки может включать в себя один или более отделяемых компонентов. Например, тело 42 пробки может включать в себя основную часть 92 и отделяемую часть 94, которая включает в себя дополнительный фильтр 96 и вал 90. Дополнительный фильтр 96 может быть выполнен в форме кольцевой конструкции со спицами или с другим устройством конструкции фильтра. Отделяемая часть 94 может быть предусмотрена с резьбой или резьбовой вставкой 98, например, для стыковки с компонентом, имеющим соответствующую резьбу, таким как, например, резьбовая шпилька 100, предусмотренная на основной части 92. Таким образом, отделяемая часть 94, включающая в себя дополнительный фильтр 96, может быть отвинчена от основной части 92, тогда как основная часть 92 остается присоединенной к управляющему стержню 28, при необходимости, для очистки и замены. Несмотря на то, что в иллюстративном варианте осуществления на Фиг. 2-8 показаны два компонента тела 42 пробки, соединенные друг с другом через резьбовую вставку 98 и резьбовую шпильку 100, следует понимать, что в других вариантах осуществления компоненты тела 42 пробки могут быть соединены друг с другими соединительными устройствами, такими как, например, фиксатор, зажимы, защелки или другие крепежные элементы. В других вариантах осуществления тело 42 пробки может быть образовано как одно унитарное тело.

Далее со ссылкой на фиг. 5-8 описан способ использования пробочного узла 10 для удаления мусора из сливной системы 12 (Фиг. 2) бассейна 14 текучей среды (Фиг. 2). Способ может начинаться с установки пробочного узла 10 в сливной системе 12 и прикрепления тела 42 пробки к управляющему стержню 28, чтобы тело 42 пробки могло быть выборочно перемещено между незаткнутым или сливным положением D и заткнутым положением. Прикрепление тела 42 пробки к управляющему стержню 28 может включать в себя, например, прохождение управляющего стержня 28 через управляющее окно 36 или другой крепежный компонент тела 42 пробки.

Тогда текучая среда и мусор могут периодически проходить через сливную систему 12 по мере ежедневного и периодического использования бассейна 14 текучей среды. Когда текучая среда и мусор текут через сливную систему 12, значительная часть проходит через фильтр 44 пробочного узла 10 и по меньшей мере некоторая или значительная часть мусора улавливается в фильтре 44. Следовательно, мусор может со временем скапливаться в фильтре 44. Затем фильтр 44 может быть удален и очищен или заменен при необходимости для очистки сливной системы 12 от собранного мусора.

В частности, как видно на фиг. 5, фильтрующий картридж 46, который содержит головку 40 пробки и фильтр 44, удерживающий мусор, может быть отсоединен от тела 42 пробки, которое остается установленным внутри сливной системы 12 бассейна 14 текучей среды. Отсоединение фильтрующего картриджа 46 может включать в себя, например, поворот фильтрующего картриджа 46 вокруг центральной оси A, как показано стрелкой 110, чтобы расцеплялись зацепляющиеся компоненты 56, 58, предусмотренные между фильтрующим картриджем 46 и телом 42 пробки. Например, фильтрующий картридж 46 может быть повернут на 90 градусов или более относительно тела 42 пробки, чтобы расцепить шпоночное зацепление между нижним концом 57 головки 40 пробки и верхним концом 59 вала 90. В других случаях фильтрующий картридж 46 и тел 42 пробки могут быть предусмотрены с фиксатором, зажимом, защелкой или другим крепежным устройством, так чтобы фильтрующий картридж 46 мог быть освобожден после преодоления пороговой силы, например, посредством вытягивания фильтрующего картриджа 46 вверх с силой, достаточной для преодоления пороговой силы, обеспечиваемой фиксатором, зажимом, защелкой или другим крепежным устройством.

Как видно на фиг. 6, после отсоединения фильтрующего картриджа 46, фильтрующий картридж 46 может быть удален из сливной системы 12 и отсоединен от тела 42 пробки в направлении, обозначенном стрелкой 112, тогда как тело 42 пробки остается удобно установленным в сливной системе 12. Таким образом, фильтрующий картридж 46 может быть быстро удален из сливной системы 12 с минимальными усилиями и без разборки сливной системы 12.

Как видно на фиг. 7, после удаления фильтрующего картриджа 46 из сливной системы 12, фильтр 44 и мусор, собранный в нем, могут быть извлечены из головки 40 пробки посредством приведения в действие освобождающего механизма 60 на головке 40 пробки фильтрующего картриджа 46. Приведение в действие освобождающего механизма может включать в себя, например, приведение в действие пары противоположных подпружиненных защелкивающихся элементов 62 для освобождения фильтра 44, как обозначено стрелками 114. Будучи освобожденным, фильтр 44 может упасть под действием силы тяжести в отходы или в резервуар для компоста, как показано стрелкой 116. Затем сменный фильтр 44 может быть прикреплен к головке 40 пробки для образования сменного фильтрующего картриджа 46, и сменный фильтрующий картридж 46 может быть прикреплен к телу 42 пробки в сливной системе 12. В качестве альтернативы, мусор, собранный в фильтре 44, может быть выброшен в отходы или в резервуар для компоста, и фильтр 44 может быть повторно прикреплен к головке 40 пробки для повторного использования.

К тому же в некоторых случаях головка 40 пробки может быть повторно прикреплена к телу 42 пробки в сливной системе 12, не имея фильтра 44. Тем не менее, без фильтра 44, пробочный узел 10 может обеспечивать некоторую фильтрующую функцию. Например, дополнительный фильтр 96 тела 42 пробки может собирать мусор, по мере того, как текучая среда проходит через пробочный узел 10 во время работы бассейна 14 текучей среды. Как обсуждено выше, дополнительный фильтр 96 может быть предусмотрен на отделяемой части 94, которая выполнена с возможностью выборочного отсоединения от основной части 92, прикрепленной к управляющему стержню 28. Соответственно, как видно на фиг. 8, способ использования пробочного узла 10 для удаления мусора из сливной системы 12 может дополнительно включать в себя удаление отделяемой части 94 тела 42 пробки, которая включает в себя дополнительный фильтр 96, из сливной системы 12, тогда как основная часть 92 тела 42 пробки остается установленной в сливной системе 12, как показано стрелкой 118. Удаление отделяемой части 94 тела 42 пробки, которая включает в себя дополнительный фильтр 96, из сливной системы 12
