Система, устройство и способ управления мощностью

Система, устройство и способ управления мощностью

Иллюстрации

Показать все

Реферат

Область техники

Варианты осуществления настоящего изобретения относятся к области технологий связи и, в частности, к системе, устройству и способу управления мощностью.

Уровень техники

В настоящее время система подавления перекрестных помех векторизации (векторизация) включает в себя сторону центральной станции и дальний конец. Сторона центральной станции включает в себя несколько (M) приемопередатчиков, и дальний конец включает в себя несколько (M) приемопередатчиков. Во время передачи нисходящей линии связи M приемопередатчиков стороны центральной станции служат в качестве сторон передачи, M приемопередатчиков дальнего конца служат в качестве сторон приема, и каждая сторона передачи соответствует одной стороне приема.

В общем, мощность или спектральная плотность мощности (PSD для краткости) сигнала, отправленного стороной передачи, находится под строгим управлением. Например, полная мощность сигналов передачи не должна превышать ограничение точно определенного максимального значения. Для другого примера, мощность (то есть, спектральная плотность мощности, PSD) сигнала передачи на каждой поднесущей управляется профилем PSD.

Вследствие требования к управлению мощностью требуется, чтобы предварительный кодер, расположенный на стороне передачи, не увеличивал мощность передачи. В предшествующем уровне техники коэффициент нормализации используется для выполнения нормализованного управления мощностью в отношении матрицы предварительного кодирования P, используемой предварительным кодером для получения того, что , где является числом меньшим или равным 1, и является матрицей предварительного кодирования после того, как выполняется управление мощностью. Поскольку является числом меньшим или равным 1, сумма из элементов в квадрате каждой строки в матрице предварительного кодирования после того, как выполняется управление мощностью, может быть меньше или равна 1, и поэтому, матрица предварительного кодирования после того, как выполняется управление мощностью, не увеличивает мощность передачи так, что сигнал передачи, проходящий через предварительный кодер, каждой линии связи может удовлетворять требованию в отношении управления мощностью передачи.

После того, как предварительный кодер использует коэффициент нормализации , что эквивалентно тому, что все сигналы передачи умножаются на , сигнал, принятый стороной приема, искажается и поэтому сторона приема нуждается в использовании коэффициента восстановления для восстановления принятого сигнала, то есть, матрица уравнителя частотной области (FEQ для краткости) FEQ должна быть умножена на коэффициент восстановления .

Для восстановления сигнала передачи на стороне приема в дополнение к умножению матрицы предварительного кодирования P на коэффициент нормализации , матрица FEQ должна быть умножена на коэффициент восстановления ; иначе, когда коэффициент нормализации применяется в предварительном кодере и коэффициент восстановления не применяется в матрице FEQ, искажается сигнал приема. Однако, матрица предварительного кодирования P умножается на коэффициент нормализации на стороне передачи, матрица FEQ умножается на коэффициент восстановления на стороне приема, и относительно сложно строго управлять применением коэффициента нормализации в предварительном кодере и применением коэффициента восстановления в FEQ, чтобы они происходили в одно и то же время, посредством этого увеличивается сложность управления мощностью.

Дополнительно, в вышеприведенном способе управления мощностью все элементы в матрице предварительного кодирования P умножаются на коэффициент нормализации , что эквивалентно тому, что сигналы передачи во всех линиях связи умножаются на коэффициент нормализации для сокращения и ослабления. Когда сигналы перекрестных помех только нескольких линий связи являются очень сильными (то есть, только некоторые элементы в матрице предварительного кодирования P являются очень большими), вышеприведенное управление мощностью ослабляет сигналы передачи других линий связи, чьи сигналы перекрестных помех не являются сильными, что сокращает производительность передачи сигнала всей линии связи.

Поэтому, способ управления мощностью в предшествующем уровне техники имеет проблемы, заключающиеся в том, что управление является сложным и производительность передачи сигнала всей линии связи сокращается.

Сущность изобретения

Настоящее изобретение обеспечивает систему, устройство и способ управления мощностью, которые могут решить проблему, существующую в способе управления мощностью в предшествующем уровне техники, заключающуюся в том, что управление является сложным и производительность передачи сигнала всей линии связи сокращается.

Согласно первому аспекту настоящее изобретение обеспечивает способ управления мощностью, применяемый в системе подавления перекрестных помех векторизации, включающий в себя:

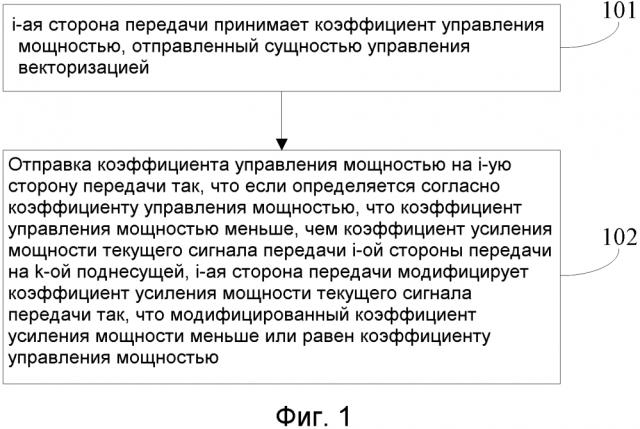

получение сущностью управления векторизацией коэффициента управления мощностью i^ой стороны передачи на k^ой поднесущей, где i^ая сторона передачи является одним приемопередатчиком из M приемопередатчиков, расположенных на стороне центральной станции, , и K указывает количество поднесущих; и

отправку коэффициента управления мощностью на i^ую сторону передачи так, что если определяется, что коэффициент управления мощностью меньше, чем коэффициент усиления мощности текущего сигнала передачи i^ой стороны передачи на k^ой поднесущей, i^ая сторона передачи модифицирует коэффициент усиления мощности текущего сигнала передачи так, что модифицированный коэффициент усиления мощности меньше или равен коэффициенту управления мощностью .

На основе первого аспекта, в первой возможной методике реализации получение сущностью управления векторизацией коэффициента управления мощностью i^ой стороны передачи на k^ой поднесущей включает в себя:

отправку сущностью управления векторизацией коэффициента управления мощностью на i^ую сторону приема, где i^ая сторона приема является одним приемопередатчиком, соответствующим i^ой стороне передачи, из M приемопередатчиков, расположенных на дальнем конце так, что если определяется, что коэффициент управления мощностью меньше, чем коэффициент усиления мощности текущего сигнала передачи i^ой стороны передачи на k^ой поднесущей, i^ая сторона приема модифицирует коэффициент усиления мощности текущего сигнала передачи так, что модифицированный коэффициент усиления мощности меньше или равен коэффициенту управления мощностью и отправляет модифицированный коэффициент усиления мощности на i^ую сторону передачи.

На основе первого аспекта или первой возможной методики реализации первого аспекта, во второй возможной методике реализации получение сущностью управления векторизацией коэффициента управления мощностью i^ой стороны передачи на k^ой поднесущей включает в себя:

получение сущностью управления векторизацией матрицы предварительного кодирования на k^ой поднесущей; и

вычисление коэффициента управления мощностью i^ой стороны передачи на k^ой поднесущей посредством использования i^ого вектора-строки и i^ого вектора-столбца матрицы .

На основе первой или второй возможной методики реализации первого аспекта, в третьей возможной методике реализации после отправки коэффициента управления мощностью на i^ую сторону передачи или после отправки сущностью управления векторизацией коэффициента управления мощностью на i^ую сторону приема способ включает в себя:

прием сущностью управления векторизацией ответного сообщения ограничения мощности, отправленного i^ой стороной передачи.

Согласно второму аспекту настоящее изобретение обеспечивает способ управления мощностью, применяемый в системе подавления перекрестных помех векторизации, включающий в себя:

прием i^ой стороной передачи коэффициента управления мощностью , отправленного сущностью управления векторизацией, где коэффициент управления мощностью является коэффициентом управления мощностью, полученным сущностью управления векторизацией i^ой стороны передачи на k^ой поднесущей, i^ая сторона передачи является одним приемопередатчиком из M приемопередатчиков, расположенных на стороне центральной станции, , и K указывает количество поднесущих; и

если определяется, что коэффициент управления мощностью меньше, чем коэффициент усиления мощности текущего сигнала передачи i^ой стороны передачи на k^ой поднесущей, модификацию коэффициента усиления мощности текущего сигнала передачи так, что модифицированный коэффициент усиления мощности меньше или равен коэффициенту управления мощностью .

На основе второго аспекта в первой возможной методике реализации после модификации коэффициента усиления мощности текущего сигнала передачи способ включает в себя:

обновление i^ой стороной передачи параметра физического уровня линии связи между i^ой стороной передачи и i^ой стороной приема согласно модифицированному коэффициенту усиления мощности , где i^ая сторона приема является одним приемопередатчиком, соответствующим i^ой стороне передачи, из M приемопередатчиков, расположенных на дальнем конце; и

отправку обновленного параметра физического уровня i^ой стороне приема так, что i^ая сторона приема принимает обновленный параметр физического уровня и возвращает ответное сообщение обновления параметра физического уровня i^ой стороне передачи.

На основе второго аспекта во второй возможной методике реализации после модификации коэффициента усиления мощности текущего сигнала передачи способ включает в себя:

отправку i^ой стороной передачи модифицированного коэффициента усиления мощности на i^ую сторону приема так, что i^ая сторона приема обновляет параметр физического уровня линии связи между i^ой стороной передачи и i^ой стороной приема согласно модифицированному коэффициенту усиления мощности , и отправляет обновленный параметр физического уровня i^ой стороне передачи; и

прием обновленного параметра физического уровня, отправленного i^ой стороной приема, и отправку ответного сообщения обновления параметра физического уровня i^ой стороне приема.

На основе второго аспекта, или первой или второй возможной методики реализации второго аспекта, в третьей возможной методике реализации после модификации коэффициента усиления мощности текущего сигнала передачи способ включает в себя:

отправку i^ой стороной передачи ответного сообщения ограничения мощности сущности управления векторизацией.

Согласно третьему аспекту настоящее изобретение обеспечивает способ управления мощностью, применяемый в системе подавления перекрестных помех векторизации, включающий в себя:

прием i^ой стороной приема коэффициента управления мощностью , отправленного сущностью управления векторизацией, где коэффициент управления мощностью является коэффициентом управления мощностью, полученным сущностью управления векторизацией i^ой стороны передачи на k^ой поднесущей, i^ая сторона передачи является одним приемопередатчиком из M приемопередатчиков, расположенных на стороне центральной станции, , K указывает количество поднесущих, и i^ая сторона приема является одним приемопередатчиком, соответствующим i^ой стороне передачи, из M приемопередатчиков, расположенных на дальнем конце;

если определяется, что коэффициент управления мощностью меньше, чем коэффициент усиления мощности текущего сигнала передачи i^ой стороны передачи на k^ой поднесущей, модификацию коэффициента усиления мощности текущего сигнала передачи так, что модифицированный коэффициент усиления мощности меньше или равен коэффициенту управления мощностью ; и

отправку модифицированного коэффициента усиления мощности на i^ую сторону передачи.

На основе третьего аспекта в первой возможной методике реализации до отправки модифицированного коэффициента усиления мощности на i^ую сторону передачи способ включает в себя:

обновление i^ой стороной приема параметра физического уровня линии связи между i^ой стороной передачи и i^ой стороной приема согласно модифицированному коэффициенту усиления мощности ;

отправку обновленного параметра физического уровня i^ой стороне передачи, где обновленный параметр физического уровня включает в себя модифицированный коэффициент усиления мощности ; и

прием ответного сообщения обновления параметра физического уровня, отправленного i^ой стороной передачи.

На основе третьего аспекта, во второй возможной методике реализации, после отправки модифицированного коэффициента усиления мощности на i^ую сторону передачи способ включает в себя:

прием i^ой стороной приема обновленного параметра физического уровня, отправленного i^ой стороной передачи, где обновленный параметр физического уровня является параметром физического уровня линии связи между i^ой стороной передачи и i^ой стороной приема, обновленным i^ой стороной передачи согласно модифицированному коэффициенту усиления мощности ; и

возврат ответного сообщения обновления параметра физического уровня i^ой стороне передачи.

Согласно четвертому аспекту настоящее изобретение обеспечивает устройство управления мощностью, расположенное в сущности управления векторизацией и применяемое в системе подавления перекрестных помех векторизации, включающее в себя:

модуль получения, сконфигурированный с возможностью получения коэффициента управления мощностью i^ой стороны передачи на k^ой поднесущей, где i^ая сторона передачи является одним приемопередатчиком из M приемопередатчиков, расположенных на стороне центральной станции, , и K указывает количество поднесущих; и

модуль отправки, сконфигурированный с возможностью отправки i^ой стороне передачи коэффициента управления мощностью , полученного модулем получения, так, что если определяется, что коэффициент управления мощностью меньше, чем коэффициент усиления мощности текущего сигнала передачи i^ой стороны передачи на k^ой поднесущей, i^ая сторона передачи модифицирует коэффициент усиления мощности текущего сигнала передачи так, что модифицированный коэффициент усиления мощности меньше или равен коэффициенту управления мощностью .

На основе четвертого аспекта, в первой возможной методике реализации, после того, как модуль получения получает коэффициент управления мощностью i^ой стороны передачи на k^ой поднесущей,

модуль отправки дополнительно сконфигурирован с возможностью отправки коэффициента управления мощностью на i^ую сторону приема, где i^ая сторона приема является одним приемопередатчиком, соответствующим i^ой стороне передачи, из M приемопередатчиков, расположенных на дальнем конце так, что если определяется, что коэффициент управления мощностью меньше, чем коэффициент усиления мощности текущего сигнала передачи i^ой стороны передачи на k^ой поднесущей, i^ая сторона приема модифицирует коэффициент усиления мощности текущего сигнала передачи так, что модифицированный коэффициент усиления мощности меньше или равен коэффициенту управления мощностью и отправляет модифицированный коэффициент усиления мощности на i^ую сторону передачи.

На основе четвертого аспекта или первой возможной методики реализации четвертого аспекта, во второй возможной методике реализации модуль получения в частности сконфигурирован с возможностью:

получения матрицы предварительного кодирования на k^ой поднесущей; и

вычисления коэффициента управления мощностью i^ой стороны передачи на k^ой поднесущей посредством использования i^ого вектора-строки и i^ого вектора-столбца матрицы .

На основе четвертого аспекта, или первой или второй возможной методики реализации четвертого аспекта, в третьей возможной методике реализации устройство дополнительно включает в себя:

модуль приема, сконфигурированный с возможностью приема ответного сообщения ограничения мощности, отправленного i^ой стороной передачи.

Согласно пятому аспекту настоящее изобретение обеспечивает устройство управления мощностью, расположенное на стороне передачи и применяемое в системе подавления перекрестных помех векторизации, где сторона передачи является одним приемопередатчиком из M приемопередатчиков, расположенных на стороне центральной станции, и устройство управления мощностью включает в себя:

модуль приема, сконфигурированный с возможностью приема коэффициента управления мощностью , отправленного сущностью управления векторизацией, где коэффициент управления мощностью является коэффициентом управления мощностью, полученным сущностью управления векторизацией, стороны передачи на k^ой поднесущей, , i указывает серийный номер стороны передачи, , и K указывает количество поднесущих; и

модуль модификации, сконфигурированный с возможностью: если определяется, что коэффициент управления мощностью меньше, чем коэффициент усиления мощности текущего сигнала передачи стороны передачи на k^ой поднесущей, модификации коэффициента усиления мощности текущего сигнала передачи так, что модифицированный коэффициент усиления мощности меньше или равен коэффициенту управления мощностью .

На основе пятого аспекта в первой возможной методике реализации после того, как модуль модификации модифицирует коэффициент усиления мощности текущего сигнала передачи, устройство дополнительно включает в себя:

модуль обновления, сконфигурированный с возможностью обновления параметра физического уровня линии связи между стороной передачи и соответствующей стороной приема согласно коэффициенту усиления мощности , модифицированному модулем модификации, где соответствующая сторона приема является одним приемопередатчиком, соответствующим стороне передачи, из M приемопередатчиков, расположенных на дальнем конце; и

модуль отправки, сконфигурированный с возможностью отправки соответствующей стороне приема параметра физического уровня, обновленного модулем обновления, так, что соответствующая сторона приема принимает обновленный параметра физического уровня и возвращает ответное сообщение обновления параметра физического уровня стороне передачи.

На основе пятого аспекта или первой возможной методики реализации пятого аспекта, во второй возможной методике реализации, после того, как модуль модификации модифицирует коэффициент усиления мощности текущего сигнала передачи,

модуль отправки дополнительно сконфигурирован с возможностью отправки модифицированного коэффициента усиления мощности соответствующей стороне приема так, что соответствующая сторона приема обновляет параметр физического уровня между линией связи между соответствующей стороной приема и стороной передачи согласно модифицированному коэффициенту усиления мощности , и отправляет обновленный параметр физического уровня стороне передачи; и

модуль приема дополнительно сконфигурирован с возможностью приема обновленного параметра физического уровня, отправленного соответствующей стороной приема, так, что модуль отправки отправляет ответное сообщение обновления параметра физического уровня соответствующей стороне приема.

На основе пятого аспекта, или первой или второй возможной методики реализации пятого аспекта, в третьей возможной методике реализации, после того, как модуль модификации модифицирует коэффициент усиления мощности текущего сигнала передачи,

модуль отправки дополнительно сконфигурирован с возможностью отправки ответного сообщения ограничения мощности сущности управления векторизацией.

Согласно шестому аспекту настоящее изобретение обеспечивает устройство управления мощностью, расположенное на стороне приема и применяемое в системе подавления перекрестных помех векторизации, где сторона приема является одним приемопередатчиком из M приемопередатчиков, расположенных на дальнем конце, и устройство управления мощностью включает в себя:

модуль приема, сконфигурированный с возможностью приема коэффициента управления мощностью , отправленного сущностью управления векторизацией, где коэффициент управления мощностью является коэффициентом управления мощностью, полученным сущностью управления векторизацией i^ой стороны передачи на k^ой поднесущей, i^ая сторона передачи является одним приемопередатчиком, соответствующим стороне приема, из M приемопередатчиков, расположенных на стороне центральной станции, , и K указывает количество поднесущих; и

модуль модификации, сконфигурированный с возможностью: если определяется, что коэффициент управления мощностью меньше, чем коэффициент усиления мощности текущего сигнала передачи i^ой стороны передачи на k^ой поднесущей, модификации коэффициента усиления мощности текущего сигнала передачи так, что модифицированный коэффициент усиления мощности меньше или равен коэффициенту управления мощностью ; и

модуль отправки, сконфигурированный с возможностью отправки модифицированного коэффициента усиления мощности на i^ую сторону передачи.

На основе шестого аспекта в первой возможной методике реализации до того, как модуль отправки отправляет модифицированный коэффициент усиления мощности на i^ую сторону передачи; устройство дополнительно включает в себя:

модуль обновления, сконфигурированный с возможностью обновления параметра физического уровня линии связи между i^ой стороной передачи и i^ой стороной приема согласно модифицированному коэффициенту усиления мощности ; где

модуль отправки дополнительно сконфигурирован с возможностью отправки обновленного параметра физического уровня i^ой стороне передачи, где обновленный параметр физического уровня включает в себя модифицированный коэффициент усиления мощности ; и

модуль приема дополнительно сконфигурирован с возможностью приема ответного сообщения обновления параметра физического уровня, отправленного i^ой стороной передачи.

На основе шестого аспекта во второй возможной методике реализации после того, как модуль отправки отправляет модифицированный коэффициент усиления мощности на i^ую сторону передачи,

модуль приема дополнительно сконфигурирован с возможностью приема обновленного параметра физического уровня, отправленного i^ой стороной передачи, где обновленный параметр физического уровня является параметром физического уровня линии связи между i^ой стороной передачи и стороной приема, обновленным i^ой стороной передачи согласно модифицированному коэффициенту усиления мощности ; и

модуль отправки дополнительно сконфигурирован с возможностью возврата ответного сообщения обновления параметра физического уровня i^ой стороне передачи.

Согласно седьмому аспекту настоящее изобретение обеспечивает систему управления мощностью, применяемую в системе подавления перекрестных помех векторизации, включающую себя сущность управления векторизацией, M сторон передачи и M сторон приема, где

M сторон передачи являются M приемопередатчиками, расположенными на стороне центральной станции, M сторон приема являются M приемопередатчиками, расположенными на дальнем конце, и M сторон передачи взаимно однозначно соответствуют M сторонам приема;

сущность управления векторизацией включает в себя устройство управления мощностью согласно четвертому аспекту;

любая сторона передачи из M сторон передачи включает в себя устройство управления мощностью согласно пятому аспекту; и

любая сторона приема из M сторон приема включает в себя устройство управления мощностью согласно шестому аспекту.

Согласно восьмому аспекту настоящее изобретение обеспечивает сущность управления векторизацией, применяемую в системе подавления перекрестных помех векторизации, включающую в себя процессор, память и шину связи, где память сохраняет инструкцию для реализации способа управления мощностью, и процессор подсоединяется к памяти через шину связи; и

когда процессор вызывает инструкцию в памяти, исполняются следующие этапы:

получение коэффициента управления мощностью i^ой стороны передачи на k^ой поднесущей, где i^ая сторона передачи является одним приемопередатчиком из M приемопередатчиков, расположенных на стороне центральной станции, , и K указывает количество поднесущих; и

отправка коэффициента управления мощностью на i^ую сторону передачи так, что если определяется, что коэффициент управления мощностью меньше, чем коэффициент усиления мощности текущего сигнала передачи i^ой стороны передачи на k^ой поднесущей, i^ая сторона передачи модифицирует коэффициент усиления мощности текущего сигнала передачи так, что модифицированный коэффициент усиления мощности меньше или равен коэффициенту управления мощностью .

На основе восьмого аспекта, в первой возможной методике реализации, после получения коэффициента управления мощностью i^ой стороны передачи на k^ой поднесущей этапы включают в себя:

отправку коэффициента управления мощностью на i^ую сторону приема, где i^ая сторона приема является одним приемопередатчиком, соответствующим i^ой стороне передачи, из M приемопередатчиков, расположенных на дальнем конце так, что если определяется, что коэффициент управления мощностью меньше, чем коэффициент усиления мощности текущего сигнала передачи i^ой стороны передачи на k^ой поднесущей, i^ая сторона приема модифицирует коэффициент усиления мощности текущего сигнала передачи так, что модифицированный коэффициент усиления мощности меньше или равен коэффициенту управления мощностью и отправляет модифицированный коэффициент усиления мощности на i^ую сторону передачи.

На основе восьмого аспекта или первой возможной методики реализации восьмого аспекта, во второй возможной методике реализации получение коэффициента управления мощностью i^ой стороны передачи на k^ой поднесущей включает в себя:

получение матрицы предварительного кодирования на k^ой поднесущей; и

вычисление коэффициента управления мощностью i^ой стороны передачи на k^ой поднесущей посредством использования i^ого вектора-строки и i^ого вектора-столбца матрицы .

На основе восьмого аспекта или второй возможной методики реализации восьмого аспекта, в третьей возможной методике реализации после отправки коэффициента управления мощностью на i^ую сторону передачи или после отправки сущностью управления векторизацией коэффициента управления мощностью на i^ую сторону приема этапы включают в себя:

прием ответного сообщения ограничения мощности, отправленного i^ой стороной передачи.

Согласно девятому аспекту настоящее изобретение обеспечивает сторону передачи, применяемую в системе подавления перекрестных помех векторизации, где сторона передачи является одним приемопередатчиком из M приемопередатчиков, расположенных на стороне центральной станции, и сторона передачи включает в себя процессор, память и шину связи, где память сохраняет инструкцию для реализации способа управления мощностью, и процессор подсоединяется к памяти через шину связи; и

когда процессор вызывает инструкцию в памяти, исполняются следующие этапы:

прием коэффициента управления мощностью , отправленного сущностью управления векторизацией, где коэффициент управления мощностью является коэффициентом управления мощностью, полученным сущностью управления векторизацией, стороны передачи на k^ой поднесущей, i указывает серийный номер стороны передачи, , и K указывает количество поднесущих; и

если определяется, что коэффициент управления мощностью меньше, чем коэффициент усиления мощности текущего сигнала передачи i^ой стороны передачи на k^ой поднесущей, модификация коэффициента усиления мощности текущего сигнала переда
