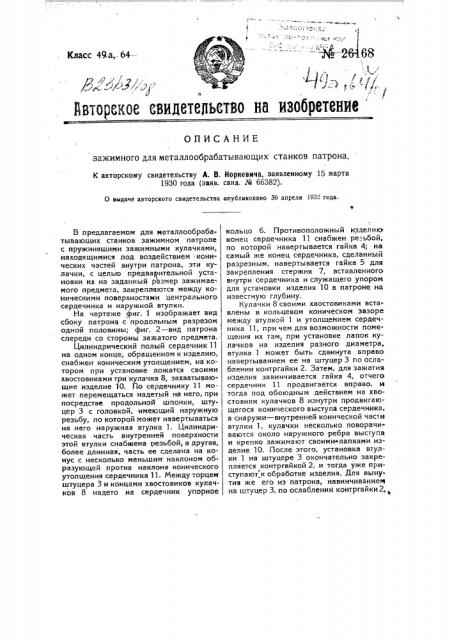

Йвто ыое евидетельетво

Класс 49.а, б4

ОПИСАНИЕ зажимного для металлообрабатывающих станков патрона.

К авторскому свидетельству А. В. Норкевича, заявленному 15 марта

1930 года (заяв. свид. Ж 66382).

0 выдаче авторского свидетельства опубликовано 30 апреля 1932 года. кольцо б. Противоположный изделик> конец сердечника 11 снабжен ре ьбой, по которой навертывается гайка 4; на самый же конец сердечника, сделанный разрезным, навертывается гайка 5 для закрепления стержня 7, вставленного внутри сердечника и служащего упором для установки изделия 10 в патроне на известную глубину.

Кулачки 8 своими хвостовиками вставлены в кольцевом коническом зазоре между втулкой 1 и утолщением сердечника 11, при чем для возможности помещения их там, при установке лапок кулачков на изделия разного диаметра, втулка 1 может быть сдвинута вправо навертыванием ее на штуцер 3 по ослаблении контргайки 2. Затем, для зажатия изделия завинчивается гайка 4, отчего сердечник 11 продвигается вправо, и тогда под обоюдным действием на хвостовики кулачков 8 изнутри продвигающегося конического выступа сердечника, а снаружи — внутренней конической части втулки 1, кулачки несколько поворачиваются около наружного ребра выступа и крепко зажимают своими лапками изделие 10. После этого, установка втулки 1 на штуцере 3 окончательно закрепляется контргайкой 2, и тогда уже приступают"к обработке изделия. Для вынутия же его из патрона, навинчиванием на штуцер 3, по ослаблении контргайки2, „

B предлагаемом для металлообрабатывающих станков зажимном патроне с пружинящими зажимными кулачками, находящимися под воздействием конических частей внутри патрона, эти кулачки, с целью предварительной установки их на заданный размер зажимае-. мого предмета, закрепляются между коническими поверхностями центрального сердечника и наружной втулки.

На чертеже фиг. 1 изображает вид сбоку патрона с продольным разрезом одной половины; фиг. 2 — вид патрона спереди со стороны зажатого предмета.

Цилиндрический полый сердечник 11 на одном конце, обращенном к изделию, снабжен коническим утолщением, на котором при установке ложатся своими хвостовиками три кулачка 8, захватывающие изделие 10. По сердечнику 11 может перемещаться надетый на него, при посредстве продольной шпонки, штуцер 3 с головкой, имеющий наружную резьбу, по которой может навертываться на него наружная втулка 1. Цилиндрическая часть внутренней поверхности этой втулки снабжена резьбой, а другая, более длинная, часть ее сделана на конус с несколько меньшим-наклоном образующей против наклона конического утолщения сердечника 11. Между торцем штуцера 3 и концами хвостовиков кулачков 8 надето на сердечник упорное

««HL«,i г

- is=(,"-:.

-" 4- 2о168.) "й- 1 -,, y - .Ф : — . т :. / нв изобретение фиг фиг. Я л.с. втулка 1 сдвигается вправо, отчего нажатие ею кулачков прекращается, и последние, под действием расжимающей пружины 9, расходятся и освобождают изделие 10.

Предмет изобретения

Зажимной для металлообрабатывающих станков патрон, с применением пружинящих кулачков, находящихся в рабочем положении под воздействием внутреннего конуса, образованного в корпусе патрона, отличающийся тем, что, с целью предварительной установки кулачков на заданный размер зажимаемого предмета, кулачки 8 расположены между сердечником 11 и втулкой 1 и закрепляются в последних при посредстве штуцера 3. тип. „Печатный Tpya" Зан 4579 — 1500.
