Укрытие электролизера с заменяемыми обожженными анодами

Укрытие электролизера с заменяемыми обожженными анодами

Иллюстрации

Показать все

Реферат

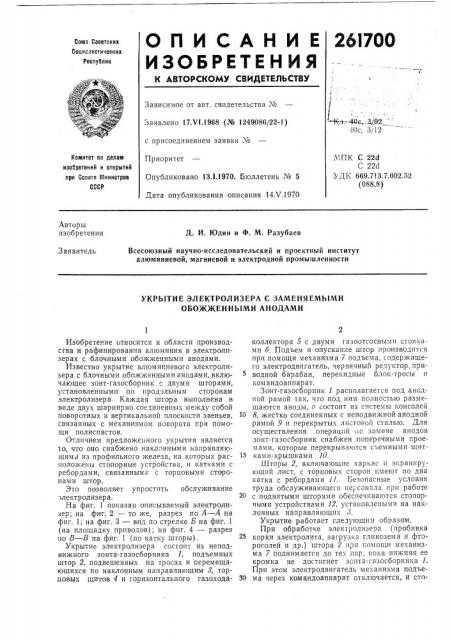

ОПИ САНИ Е

ИЗОБРЕТЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

26I700

Союа Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

-К, -.— 40c, 3,!02

40с, 3/12

Заявлено 17.V!.1968 (№ 1249086/22-1) с присоединением заявки ¹

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК С 22d

С 22d

УДК 6697т3700252 (088.8) Приоритет

Опубликовано 13.1.1970. Бюллетень М 5

Дата опубликования описания 14Х.1970

Авторы изобретения

Д. И. Юдин и Ф. М. Разубаев

Заявитель

Всесоюзный научно-исследовательский и проектный институт алюминиевой, магниевой и электродной промьппленности

УКРЫТИЕ ЭЛЕКТРОЛИЗЕРА С ЗАМЕНЯЕМЬ1МИ

ОБОЖЖЕННЫМИ АНОДАМИ

Изобретение относится к области производсгва и рафинирования алюминия в электролизерах с блочными обожженными анодами.

Известно укрытие алюминиевого электролизера с блочными обожженными анодами, включающее зонт-газосборник с двумя шторами, установленными по продольным сторонам электролизера Каждая штора выполнена в виде двух шарнирно соединенных между собой поворотных в вертикальной плоскости звеньев, связанных с механизмом поворота при помощи полиспастов.

Отличием предложенного укрытия является то, что оно снабжено наклонными направляющими из профильного железа, на которых расположены стопорные устройства, и катками с ребордами, связанным,к с горцовыми сторонами штор.

Это позволяет упростить обслуживание злектролизера.

На фиг. 1 показан описываемый электролизер; на фиг. 2 — то >ке, разрез по А — А на фиг. 1; на фиг. 3 — вид по стрелке Б на фиг. 1 (на площадку приводов); на фиг. 4 — разрез ио  — В на фиг. 1 (по катку. шторы).

Укрытие электролизера сосгоит из неподвижного зонта-газосборника 1, подъемных штор 2, подвешенных на тросах и перемещающихся по наклонным направляющим 8, торIIoaIix щитов 4 и горизонтального газоходаколлектора 5 с двумя газоотсосными стояками б. Подъем и опускан Ie штор производится при помощи механизма 7 подъема, содержащего электродвигатель, червячный редуктор, приводной барабан, перекидные блок-тросы и командоаппарат.

Зонт-газосборник 1 располагается под анодной рамой так, что под ним полностью размещаются аноды, н состоит из системы консолей

10 8, жестко соединенных с неподвижной анодной рамой 9 и перекрытых листовой сталью, Для осуществления операций itti замене анодов зонт-газосборник снабжен поперечными проемами, которые перекрываются съемными щит15 кам и-крышками 10.

Шторы 2, включающие каркас II экранирующий лист, с торцовых сторон имеют по два катка с ребордами 1!. Безопасные условия труда обслуживающего персонала при работе с поднятыми шторами обеспечиваются стопорными устройствами 12, установлеными на наклонных направляющих 3.

Укрытие работает следующим образом.

При обработке элекгролизера (пробивка корки электролита, загрузка глинозема и фторосолей и др.) штора 2 ирп помощи механизма 7 поднимается до тех ifGp. пока нижняя ее кромка не достигнет зонта-газосборника 1.

При этом электродвигатель механизма подъеЗ0 ма через командоаппарат отключается, и сто261700

4 порное устройство l2 срабатывает. Штора в этот период удерживается тросами механизма подъема, а нижнее стопорное устройство (2 предохраняет ее от падения, например, в результате обрыва троса. В случае замены анода штора 2 поднимается до тех пор, пока ее нижняя кромка не зайдет на анодные штанги и не станет над анодной рамой. В этот момент привод механизма 7 подъема отключается командоаппаратом, и срабатывает верхнее 10 стопорное устройство 12. Kàê и в предыдущем случае, штора удерживает я тросами механизма подъема, а стопорное устройство предохраняет ее от падения.

Для опускания шторы 2 в крайнее нижнее 15 положение включается электродвигатель механизма подъема на «опускание.>, счопорное устройство 12 отключается, и штора опускается до соприкосновения с катодньв| устройством электролизера. В момент сог.рикосновения с катодным устройством механизм 7 подъема отключается автоматически через командоаппарат.

Предмет изобретения

Укрытие электролизера с заменяемыми обожженными анодами, состоящее из зонта-газосборника с открывающимися по продольным сторонам электролизера шторами, отлича ои юся тем, что, с целью упрошения обслуживания электролизера, оно снабжено наклонными направляющими из профильного железа, на которых расположены стопорные устройства, и катками с ребордами, связанными с торцовыми сторонами штор.

9 иг. +
