Реферат

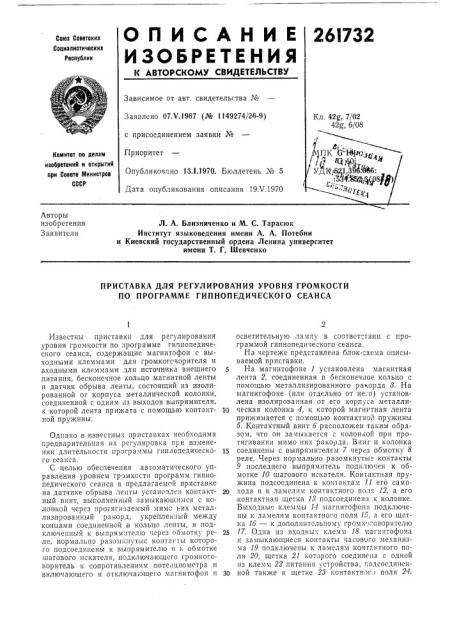

ОЛ ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 07Х.1967 (№ 1149274/26-9) с присоединением заявки №

Приоритет

Опубликовано 13Л.1970. Бюллетень № 5

Дата опубликования описания 19.V.1970

Кл, 42@, 7/02

42g, 6/08

Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Заявители

Л. А. Близниченко и М. С. Тарасюк

Институт языковедения имени А. А. Потебни и Киевский государственный ордена Ленина университет имени T. Г. Шевченко

ПРИСТАВКА ДЛЯ РЕГУЛИРОВАНИЯ УРОВНЯ ГРОМКОСТИ

ПО ПРОГРАММЕ ГИПНОПЕДИЧЕСКОГО СЕАНСА

Известны . приставки для регулирования уровня громкости по программе гипнопедического сеанса, содержащие магнитофон с выходными клеммами для громкогсворителя и входными клеммами для источника внешнего .питания, бесконечное кольцо магнитной ленты и датчик обрыва ленты, состоящий из изолированной от корпуса металлической колонки, соединенной с одним из выходов выпрямителя, к которой лента прижата с помощью контактной пружины.

Однако в известных приставках необходима предварительная их регулировка при изменении длительности программы гипнопедического сеанса.

С целью обеспечения автоматического управления уровнем громкости программ гипнопедического сеанса в предлагаемой приставке на датчике обрыва лепты установлен контактный винт, выполнен IbiH замыкающимся с колонкой через протягизаемый мимо;их металлизированный ра корд, укрепленный между концами соединенной в кольцо ленты, и подключенный к выпрямителю через обмотку реле, нормально разомкнутые конта 1ы которого подсоединены к выпрямителю и к обмотке шагового искателя, подключающего громкоговоритель к сопротивлениям потенциометра и включающего и отключающего магнитофон и осветительную лампу в соответствии с программой гипнопедического сеанса.

На чертеже представлена блок-схема описываемой приставки.

На магнитофоне 1 установлена магнитная лента 2, соединенная в бесконечное кольцо с помощью металлизированного ракорда 8. На магнитофоне (или отдельно от не.о} установлена изолированная от его корпуса металли1р ческая колонка 4, к которой магнитная лента прижимается с помощью контактной пружины

5. Контактный винт б расположен таким îáðàзом, что он замыкается с колонкой при протягивании мимо них ракорда. Винт и колонка

15 соединены с выпрямителем 7 через обмотку 8 реле. Через нормально разомкнутые контакты

9 последнего выпрямитель подключен к обмотке 10 шагового искателя. Контактная пру жина подсоединена к контактам 11 его само2о хода и к ламелям контактного поля 12, а его контактная щетка 13 подсоединена к колонке.

Выходные клеммы 14 магнитофона подключены к ламелям контактного поля 15, а его щетка 1б — к дополнительному громкоговорителю

25 17. Одна из входных клемм 18 магнитофона и замыкающиеся контакты часового механизма 19 подключены к ламелям контактного поля 20, щетка 21 котзрого соединена с одной из клемм 22 питания устройства, -подсоединен30 ной также к щетке 28 контактногз поля 24, 261732

Предмет изобретения

Составитель Ю. Розенкранц

Редактор Т. И. Морозова Техред А. А. Камышникова Корректор Н. С. Сударенкова

Заказ 1106 9 Тираж 500 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 и с подключенными ламелями к осветительной лампе 25 и пусковой кнопке 2б.

В процессе воспроизведения ракорд замыкает колонку и винт, пропускает лок через обмотку 8 реле, замыкает его контакты 9 и пропускает ток через обмотку 10 шагового искателя, переводя каждую из его щеток на соседнюю ламель соответствующего контактного поля. При каждом срабатывании шагового искателя с помощью щетки 15 и контактного,поля 15 подключается громкоговоритель 17 к одному из последовательно соединенных сопротивлений, подсоединенных к клеммам 14, что приводит к изменению уровня звучания в соответствии с программой гипнэчедического сеанса. С помощью полей 20 и 24 и щеток

21 и 28 производится включение и выключение магнитофона в соотв=тствии с грограммой гипнопедического сеанса и,при замыкании контактов часового механизма 19, При обрыве магнитной ленты пружина 5 замыкается на колонку и подает напряжение на контакты 11 самохода шагового искателя, что приводит к установке всех его щеток в начальное положение.

Приставка для регулирования уровня громкости по программе гипнопедического сеанса к магнитофону с выходными клеммами для дополнительного громкоговорителя и с входными клеммами для источника внешнего питания, использующая соединенную в кольцо

1 2 д Ф 6 магнитную ленту и изолированную от корпуса магнитофона металлическую колонку, соединенную с одним из выходов выпрямителя, к которой левита прижата с помощью контактной пружины, отличающаяся тем, что, с целью обеспечения автоматического управления уровнем громкости программ гипнопедического сеанса разной длительности без предварительной регулировки устройства, выпрямитель

10 подключен через обмотку реле, нормально разомкнутые контакты которого соединены с выпрямителем и обмоткой шаговогг, искателя, к контактному винту, выполненному замыкающимся с колонкой через протягиваемый мимо

15 них металлизированный ракорд, укрспленный между концами соединенной в кольцо магнитной ленты, выходные клеммы магнитофона подключены к группе последовательно соединенных сопротивлений, подсоединенных также

20 к ламелям первого контактного и;ля шагового искателя, контактная щетка которого подключена к громкоговорителю, одна из входных клемм магнитофона и замыкающиеся контакты часового механизма подключены к ламе25 лям второго контактного голя шагового искателя, щетка которого соединена с клеммой питания устройства, подсоединенной также к щетке третьего контактного поля, ламели которого подключены к осветительной лампе, 30 контактная пружина подключена к контактам самохода шагового искателя и к ламелям чет вертого контактного поля, щетка которого соединена с колонкой.
