Устройство для ухода за полостью рта

Устройство для ухода за полостью рта

Иллюстрации

Показать все

Реферат

ПРЕДШЕСТВУЮЩИЙ УРОВЕНЬ ТЕХНИКИ

Зубные щетки, изготовленные из одного пластикового материала, и зубные щетки, изготовленные из двух пластиковых компонентов, созданных, например, посредством двух процессов литьевого формования компонентов, известны. Во втором случае известные зубные щетки в целом содержат первую часть, изготовленную из жесткого пластического материала, и вторую часть, изготовленную из упругого пластического материала. В таких известных зубных щетках жесткий пластик и упругий пластик должны выбираться так, чтобы они соединялись друг с другом по поверхности, где две пластиковые части приходят в контакт друг с другом. Таким образом, существуют ограничения в выборе пластиковых материалов, и, следовательно, в конструкции зубной щетки. В результате этих ограничений материал, выбранный для части ручки из упругого пластика, не будет упругим настолько, насколько требуется пользователю, поскольку затруднительно соединить чрезмерно упругий пластик с жестким пластиком. Таким образом, существует необходимость в усовершенствованном устройстве для ухода за полостью рта, имеющем компонент для захватывания.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение направлено на устройство для ухода за полостью рта, имеющее усовершенствованную область для захватывания. В одном аспекте устройство для ухода за полостью рта включает в себя ручку и головку. Ручка включает в себя образованное в ней гнездо. Кольцевой ободок, имеющий установленный на нем упругий элемент, зафиксирован в гнезде.

В одном варианте осуществления изобретение может представлять собой устройство для ухода за полостью рта, содержащее: удлиненный корпус, содержащий головной участок и ручку, при этом ручка содержит гнездо; по меньшей мере один чистящий зубы элемент, установленный на головном участке удлиненного корпуса; и первый компонент для захватывания, содержащий: кольцевой ободок, образующий центральный проем, при этом кольцевой ободок выполнен из жесткого материала; и упругий элемент, установленный на кольцевой ободок, закрывающий центральный проем, при этом упругий элемент выполнен из упругого материала; при этом первый компонент для захватывания установлен в гнезде.

В другом варианте осуществления изобретение может представлять собой устройство для ухода за полостью рта, содержащее: головку, имеющую по меньшей мере один чистящий зубы элемент; ручку, соединенную с головкой, при этом ручка содержит по меньшей мере одно сквозное отверстие, проходящее через ручку, причем сквозное отверстие заканчивается первым проемом на первой стороне ручки и заканчивается вторым проемом на второй стороне ручки; первый компонент для захватывания, соединенный с ручкой, для вмещения первого проема, при этом первый компонент для захватывания содержит кольцевой ободок, образующий центральный проем, и первый упругий элемент, установленный на кольцевом ободке, закрывающий центральный проем, при этом кольцевой ободок выполнен из первого материала, а первый упругий элемент выполнен из второго материала; второй компонент для захватывания, соединенный с ручкой, для вмещения второго проема, при этом второй компонент для захватывания содержит второй упругий элемент, выполненный из третьего материала.

В еще одном варианте осуществления изобретение может представлять собой способ изготовления устройства для ухода за полостью рта, содержащий этапы, на которых: a) выполняют из первого материала удлиненный корпус, содержащий ручку и головной участок, при этом в ручке образовано гнездо; b) выполняют первый компонент для захватывания, содержащий кольцевой ободок, имеющий центральный проем и первый упругий элемент, установленный на кольцевом ободке, закрывающий центральный проем, при этом кольцевой ободок выполнен из второго материала, а первый упругий элемент выполнен из третьего материала; и c) устанавливают первый компонент для захватывания в гнезде на ручке; при этом первый и второй материалы представляют собой жесткие материалы, а третий материал представляет собой упругий материал.

Дополнительные области применения настоящего изобретения станут очевидны из приведенного в настоящем документе подробного описания. Следует понимать, что подробное описание и конкретные примеры, хотя показывают предпочтительный вариант осуществления изобретения, предназначены только для целей иллюстрации и не предназначены для ограничения объема изобретения.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Настоящее изобретение станет более полно понятно из подробного описания и сопроводительных чертежей, на которых:

Фиг. 1 - вид в перспективе устройства для ухода за полостью рта согласно варианту осуществления настоящего изобретения;

Фиг. 2 - вид сзади устройства для ухода за полостью рта, представленного на фиг. 1;

Фиг. 3 - вид спереди устройства для ухода за полостью рта, представленного на фиг. 1;

Фиг. 4 - увеличенное изображение участка ручки устройства для ухода за полостью рта, представленного на фиг. 1, при этом первый компонент для захватывания отделен от ручки, а второй компонент для захватывания соединен с ручкой;

Фиг. 5 - вид в перспективе первого и второго компонентов для захватывания, представленных на фиг. 4;

Фиг. 6 - вид в разрезе, выполненном по линии VI-VI, представленной на фиг. 3;

Фиг. 7 - первый альтернативный вариант осуществления вида в разрезе, представленного на фиг. 6;

Фиг. 8 - второй альтернативный вариант осуществления вида в разрезе, представленного на фиг. 6;

Фиг. 9 - третий альтернативный вариант осуществления вида в разрезе, представленного на фиг. 6;

Фиг. 10 - четвертый альтернативный вариант осуществления вида в разрезе, представленного на фиг. 6;

Фиг. 11 - вид в перспективе компонента для захватывания, имеющего распорку, согласно варианту осуществления настоящего изобретения;

Фиг. 12 - вид в разрезе, выполненном по линии XII-XII, представленной на фиг. 11

Фиг. 13 - вид в перспективе компонента для захватывания, имеющего кольцевой ободок и распорку, согласно альтернативному варианту осуществления настоящего изобретения;

Фиг. 14 - схема разреза компонента для захватывания, представленного на фиг. 13, при этом упругий элемент сформован на кольцевой ободок;

Фиг. 15 - вид в перспективе удлиненного корпуса устройства для ухода за полостью рта согласно варианту осуществления настоящего изобретения;

Фиг. 16 - вид в перспективе кольцевого ободка компонента для захватывания согласно варианту осуществления настоящего изобретения;

Фиг. 17 - вид в перспективе компонента для захватывания согласно варианту осуществления настоящего изобретения; и

Фиг. 18 - вид в перспективе, иллюстрирующий установку компонента для захватывания, представленного на фиг. 17, в гнездо ручки устройства для ухода за полостью рта.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Нижеследующее описание предпочтительного варианта(ов) осуществления является по сути просто примером и никоим образом не ограничивает изобретение, его применение или использование.

Описание иллюстративных вариантов осуществления согласно принципам настоящего изобретения предназначено для прочтения совместно с сопроводительными чертежами, которые рассматриваются как часть всего описания. В описании примерных вариантов осуществления изобретения, раскрытых в настоящем документе, любая ссылка на направление или ориентацию просто предназначена для удобства описания и не предназначена каким-либо образом ограничивать объем настоящего изобретения. Относительные термины, например, "нижний", "верхний", "горизонтальный", "вертикальный", "над", "под", "вверх", "вниз", "верх", "низ", а также их производные (например, "горизонтально", "вниз", "вверх" и т.д.) следует истолковывать в отношении ориентации так, как описано в дальнейшем или как показано на рассматриваемом чертеже. Эти относительные термины предназначены исключительно для удобства и не требуют, чтобы устройство было сконструировано или функционировало в определенной ориентации, если иное не указано явным образом. Такие термины, как "прикрепленный", "присоединенный", "соединенный", "связанный", "взаимосвязанный" и подобные относятся к взаимоотношению, в котором структурные элементы фиксированы или прикреплены друг к другу либо непосредственно, либо опосредованно через промежуточные структурные элементы, а также к подвижным или жестким соединениям или взаимоотношениям, если иное не описано явным образом. Кроме того, признаки и преимущества изобретения проиллюстрированы со ссылкой на примерные варианты осуществления. Соответственно, изобретение явным образом не должно ограничиваться такими примерными вариантами осуществления, иллюстрирующими некоторые возможные неограничивающие сочетания признаков, которые могут быть реализованы отдельно или вместе с другим сочетанием признаков. Объем изобретения определяется прилагаемой формулой.

На фиг. 1-3 совместно описано устройство 100 для ухода за полостью рта согласно варианту осуществления настоящего изобретения. В приведенном в качестве примера варианте осуществления устройство 100 для ухода за полостью рта имеет вид ручной зубной щетки. Однако в некоторых других вариантах осуществления устройство 100 для ухода за полостью рта может принимать могут принимать другой вид, например, электрической зубной щетки, скребка для языка, очистителя мягких тканей и десен, ирригатора, устройства для межзубных промежутков, зубного полира, специально разработанного устройства с ручкой, имеющего зацепляющие зубы элементы, или устройство другого типа, которое обычно используется для ухода за полостью рта. Таким образом, следует понимать, что концепции изобретения, рассмотренного в настоящем документе, могут быть применимы к любому типу устройств для ухода за полостью рта, если только определенный тип устройства для ухода за полостью рта не указан в формуле изобретения.

Устройство для ухода за полостью рта проходит от проксимального конца 103 к дистальному концу 102 вдоль продольной оси A-A. Устройство 100 для ухода за полостью рта в целом включает в себя удлиненный корпус 101, содержащий головной участок 110 и ручку 120. Ручка 120 представляет собой удлиненную конструкцию, обеспечивающую пользователю механизм, посредством которого пользователь может удерживать устройство 100 для ухода за полостью рта и манипулировать им при использовании. Ручка 120 устройства 100 для ухода за полостью рта содержит переходную секцию 121, секцию 122 для захватывания большим пальцем и секцию 123 для захватывания пальцами. Секция 122 для захватывания большим пальцем расположена между переходной секцией 121 и секцией 123 для захватывания пальцами. Кроме того, ручка 120 содержит переднюю поверхность 124 и противоположную заднюю поверхность 125.

В приведенном в качестве примера варианте осуществления ручка 120 изображена в общем виде, имеющей различные контуры для удобства пользователя. Более конкретно, в приведенном в качестве примера варианте осуществления секция 122 для захватывания большим пальцем ручки 120 представляет собой самую широкую секцию ручки 120. В частности, секция 122 для захватывания большим пальцем имеет ширину, которая больше ширины переходной секции 121 ручки 120 и секции 123 для захватывания пальцами ручки 120. Разумеется, изобретение этим не ограничивается во всех вариантах осуществления, и в некоторых других вариантах осуществления секция 122 для захватывания большим пальцем может не иметь большую, чем переходная секция 121 и секция 123 для захватывания пальцами, ширину. Однако ручка 120 может принимать широкое разнообразие форм, контуров и конфигураций, никакие из которых не ограничивают настоящего изобретения, если иное специально не указано в формуле.

В приведенном в качестве примера варианте осуществления ручка 120 выполнена из жесткого пластического материала, например, без ограничения, полимеров и сополимеров этилена, пропилена, бутадиена, виниловых соединений и полиэфиров, например, полиэтилентерефталата. Разумеется, изобретение этим не ограничивается во всех вариантах осуществления, и ручка 120 может быть выполнена из упругого материала, например, термопластического эластомера, поверх участков ручки 120 или всей ручки 120 для улучшения захватываемости ручки 120 при использовании. Например, участки ручки 120, которые при использовании обычно захватываются ладонью пользователя, например, секция 123 для захватывания пальцами ручки 120, могут быть сформованы поверх термопластическим эластомером или другим упругим материалом для дополнительного увеличения удобства пользователя.

Головной участок 110 устройства 100 для ухода за полостью рта соединен с ручкой 120. В приведенном в качестве примера варианте осуществления головной участок 110 устройства 100 для ухода за полостью рта снабжен обобщенно изображенным блоком, иллюстрирующим отходящие от него чистящие зубы элементы 111. Имеющаяся конструкция, схема, ориентация и материал чистящих зубы элементов 111 не ограничивает настоящего изобретения, если иное специально не указано в формуле. При использовании в настоящем документе термин "чистящие зубы элементы" используется в общем смысле для обозначения любой конструкции, которая может использоваться для очистки, полировки или протирки зубов и/или мягких тканей полости рта, (например, языка, щек, десен и т.д.) посредством относительного контакта с поверхностью. Обычные примеры "чистящих зубы элементов" включают в себя, без ограничения, пучки щетинок, волокнистые щетинки, волоконные щетинки, нейлоновые щетинки, спиральные щетинки, каучуковые щетинки, эластомерные выступы, гибкие полимерные выступы, их сочетания и/или конструкции, содержащие такие материалы или сочетания. Подходящие эластомерные материалы включают в себя любой биосовместимый упругий материал, подходящий для использования в устройстве для гигиены полости рта. Для обеспечения оптимального комфорта, а также результативной очистки эластомерный материал элементов, зацепляющих зубы или мягкие ткани, имеет твердость, находящуюся в диапазоне A8-A25 твердости по Шору. Одним подходящим эластомерным материалом является стирол-этилен/бутилен-стироловый блок-сополимер (SEBS), производимый компанией GLS Corporation. Однако могут использоваться SEBS-материалы других производителей или другие материалы, имеющие твердость в пределах и за пределами упомянутого диапазона.

Чистящие зубы элементы 111 по настоящему изобретению могут соединяться с головным участком 110 любым способом, известным из уровня техники. Например, для закрепления чистящих элементов/зацепляющих зубы элементов могут использоваться скобки/якоря, закрепление пучков при формовании (IMT) или метод безъякорной прошивки (AFT). При AFT пластина или мембрана прикрепляется к чистящей головке, например, посредством ультразвуковой сварки. Щетинки проходят через пластину или мембрану. Свободные концы щетинок на одной стороне пластины или мембраны выполняют очищающую функцию. Концы щетинок на другой стороне пластины или мембраны сплавляются вместе посредством нагревания для фиксации на месте. В широком практическом применении изобретения может использоваться любая подходящая форма чистящих элементов. Альтернативно, щетинки могут устанавливаться на щетиночные блоки или секции путем прохождения через подходящие проемы в щетиночных блоках так, что основание щетинок устанавливается внутри или под щетиночным блоком.

В некоторых вариантах осуществления головной участок 110 может также включать в себя очиститель мягких тканей, соединенный с его задней поверхностью или расположенный на ней. Пример подходящего очистителя мягких тканей, который может использоваться с настоящим изобретением и располагаться на задней поверхности головного участка 110, раскрыт в патенте США № 7,143,462, выданном 5 декабря 2006 года владельцу настоящей заявки, содержание которого полностью включено в настоящий документ посредством ссылки. В некоторых других вариантах осуществления очиститель мягких тканей может включать в себя выступы, которые могут принимать вид удлиненных ребер, шишечек или представлять собой сочетания этих вариантов. Разумеется, изобретение этим не ограничивается и в некоторых вариантах осуществления устройство 100 для ухода за полостью рта может не включать в себя никакого очистителя мягких тканей.

В приведенном в качестве примера варианте осуществления головной участок 110 выполнен единым целым с ручкой 120 как единая целостная конструкция, с использованием формования, фрезерования, механической обработки или другого подходящего процесса. Однако в других вариантах осуществления ручка 120 и головной участок 110 могут быть выполнены как отдельные компоненты, которые функционально соединяются на более поздней стадии процесса изготовления посредством любого подходящего способа, известного из уровня техники, включающего в себя, без ограничения, термосварку или ультразвуковую сварку, плотную посадку, соединительную втулку, резьбовое зацепление, адгезию или фиксаторы.

Первый компонент 130 для захватывания соединен с ручкой 120 в секции 122 для захватывания большим пальцем ручки 120 на передней поверхности 124 ручки 120. Кроме того, второй компонент 140 для захватывания соединен с ручкой 120 в секции 122 для захватывания большим пальцем ручки 120 на задней поверхности 125 ручки 120. Хотя изобретение проиллюстрировано и описано в настоящем документе имеющим первый участок 130 для захватывания на передней поверхности 124 ручки 120 и второй участок 140 для захватывания на задней поверхности 125 ручки 120, изобретение этим не ограничивается и первый и второй участки 130, 140 для захватывания могут быть расположены противоположно представленным. Таким образом, в некоторых вариантах осуществления передняя и задняя поверхности 124, 125 могут просто представлять собой первую и вторую поверхности, без какой-либо определенной привязки к передней и задней поверхностям. Первый компонент 130 для захватывания является отдельным и отличается от второго компонента 140 для захватывания, как более подробно рассмотрено ниже.

Первый компонент 130 для захватывания имеет переднюю, или наружную, поверхность 131 и множество выступов 132, выступающих из наружной поверхности 131. Аналогично, второй компонент 140 для захватывания имеет переднюю, или наружную, поверхность 141 и множество выступов 142, выступающих из наружной поверхности 141. В приведенном в качестве примера варианте осуществления выступы 132, 142 первого и второго компонентов 130, 140 для захватывания имеют форму колоннообразных выступов, отходящих от наружных поверхностей 131, 141 соответственно первого и второго компонентов 130, 140 для захватывания. Однако изобретение этим не ограничивается во всех вариантах осуществления и выступы 132, 142 могут иметь форму шишечек, удлиненных ребер или представлять собой сочетания этих вариантов. Кроме того, точное число, размер и форма выступов 132, 142 не ограничивают настоящее изобретение во всех вариантах осуществления, если иное не указано в формуле. В других вариантах осуществления выступы 132, 142 могут быть вообще исключены и наружные поверхности 131, 141 первого и второго компонентов 130, 140 для захватывания могут быть гладкими и лишенными выступов.

В варианте осуществления, приведенном в качестве примера на фиг. 1-3, первый компонент 130 для захватывания содержит кольцевой ободок 133 и первый упругий элемент 134. Аналогично, второй компонент 140 для захватывания содержит кольцевой ободок 143 и второй упругий элемент 144. В некоторых приведенных в качестве примера вариантах осуществления каждый из первого и второго упругих элементов 134, 144 представляет собой упругую мембрану. Кроме того, в приведенных в качестве примера вариантах осуществления каждый из первого и второго упругих элементов 134, 135 является непроницаемым. Как более подробно рассмотрено ниже, в некоторых вариантах осуществления только один из первого и второго компонентов 130, 140 для захватывания включает в себя кольцевой ободок, а другой из первого и второго компонентов 130, 140 для захватывания включает в себя только первый упругий элемент 134.

На фиг. 4 и 5 совместно дополнительно описаны первый и второй компоненты 130, 140 для захватывания. На фиг. 4 и 5 проиллюстрирован вариант осуществления, в котором первый и второй компоненты 130, 140 для захватывания имеют одну и ту же конструкцию. В частности, фиг. 4 и 5 иллюстрируют первый компонент 130 для захватывания, имеющий кольцевой ободок 133 и первый упругий элемент 134, и второй компонент 140 для захватывания, имеющий кольцевой ободок 143 и второй упругий элемент 143. На фиг. 4 второй компонент 140 для захватывания проиллюстрирован фиксированным на ручку 120, а первый компонент 130 для захватывания отделен от ручки 120. Как указано выше и как более подробно рассмотрено ниже со ссылкой на фиг. 7, в некоторых вариантах осуществления первый и второй компоненты 130, 140 для захватывания могут включать в себя различные компоненты. В некоторых примерах в описании фиг. 4 и 5 приведены только подробности первого компонента 130 для захватывания, и следует понимать, что указанные подробности в равной степени применимы ко второму компоненту 140 для захватывания.

Ручка 120 содержит образованное в ней гнездо 199. В приведенном в качестве примера варианте осуществления гнездо 199 представляет собой сквозное отверстие 150, проходящее через ручку 120 в секции 122 для захватывания большим пальцем ручки 120. В приведенном в качестве примера варианте осуществления сквозное отверстие 150 представляет собой овальной формы отверстие, проходящее через секцию 122 для захватывания большим пальцем ручки 120 от передней поверхности 124 ручки 120 к задней поверхности 125 ручки 120. Разумеется, изобретение этим не ограничивается во всех вариантах осуществления и сквозное отверстие 150 может принимать любую форму, какая требуется, например, квадратную, прямоугольную, треугольную или любую другую многоугольную форму. Сквозное отверстие 150 заканчивается первым проем 151 на передней поверхности 124 ручки 120 и вторым проемом 152 на задней поверхности 125 ручки 120, противоположной передней поверхности 124 (второй проем 152 вмещается во второй компонент 140 для захватывания в варианте осуществления, приведенном в качестве примера на фиг. 4. Сквозное отверстие 150 образовано внутренней поверхностью 155 ручки 120, при этом внутренняя поверхность 155 ручки 120 образует периметрическую стенку, окружающую сквозное отверстие 150.

В некоторых вариантах осуществления гнездо 199 может не быть сквозным отверстием, проходящим через ручку 120. Скорее, в некоторых вариантах осуществления ручка 120 устройства 100 для ухода за полостью рта может содержать гнездо, содержащее дно. В некоторых вариантах осуществления может иметься гнездо только на одной поверхности ручки, например, передней поверхности 124 ручки 120, а задняя поверхность 125 ручки 120 может не иметь гнезда или проема. Кроме того, в других вариантах осуществления гнезда могут располагаться и на передней, и на задней поверхностях 124, 125 ручки 120, при этом дно расположено между двумя гнездами. В вариантах осуществления, включающих в себя только одно гнездо в ручке 120, только один из первого и второго компонентов 130, 140 для захватывания соединен с ручкой 120. При описании в настоящем документе термин "гнездо" может включать в себя и гнездо, имеющее дно, как рассмотрено ниже, и сквозное отверстие, имеющее проемы и в передней, и в задней поверхностях 124, 125 ручки 120, как описано выше. Таким образом, при использовании в настоящем документе термин "гнездо" включает в себя сквозное отверстие. Вариант осуществления, в котором гнездо образовано в ручке 120 вместо полного сквозного отверстия, более подробно рассмотрен ниже со ссылкой на фиг. 9.

Кольцевой ободок 133 первого компонента 130 для захватывания содержит внутреннюю поверхность 136, образующую центральный проем 138, и наружную поверхность 137. Аналогично, кольцевой ободок 143 второго компонента 140 для захватывания содержит внутреннюю поверхность 146, образующую центральный проем 148, и наружную поверхность 147. Первый упругий элемент 134 первого компонента 130 для захватывания установлен на кольцевой ободок 133 первого компонента 130 для захватывания так, чтобы закрывать центральный проем 138 кольцевого ободка 133 первого компонента 130 для захватывания. В частности, первый упругий элемент 134 сформован на внутреннюю поверхность 136 кольцевого ободка 133, при этом наружная поверхность 137 кольцевого ободка 133 не имеет первого упругого элемента 134. Аналогично, второй упругий элемент 144 второго компонента 140 для захватывания устанавливается на кольцевой ободок 143 второго компонента 140 для захватывания так, чтобы закрывать центральный проем 148 кольцевого ободка 143 второго компонента 140 для захватывания. В частности, второй упругий элемент 144 сформован на внутреннюю поверхность 146 кольцевого ободка 133, при этом наружная поверхность 147 кольцевого ободка 143 не имеет второго упругого элемента 144. Разумеется, в некоторых других вариантах осуществления упругие элементы 134, 144 могут заходить на наружные поверхности 137, 147 кольцевых ободков 133, 143.

Как описано выше, первый упругий элемент 134 закрывает центральный проем 138 кольцевого ободка 133 первого компонента 130 для захватывания, а второй упругий элемент 144 закрывает центральный проем 148 кольцевого ободка 143 второго компонента 140 для захватывания. Кольцевые ободки 133, 143 представляют собой просто кольца, открытые на обоих противоположных верхнем и нижнем концах, имеющие проходящий между ними проход (то есть, центральный проем 138, 148). Первый и второй упругие элементы 134, 144 просто закрывают один из проемов на одном из верхнего или нижнего концов соответствующих кольцевых ободков 133, 143, таким образом, полностью вмещая этот проем. Однако каждый из кольцевых ободков 133, 143 остается открытым на своем противоположном конце. Посредством вмещения одного из проемов на верхнем или нижнем концах кольцевых ободков 133, 143 первый и второй упругие элементы 134, 144 закрывают центральные проемы 138, 148. Кроме того, в приведенном в качестве примера варианте осуществления первый и второй упругие элементы 134, 144 являются непроницаемыми для недопущения прохождения через них воздуха.

Упругие элементы 134, 144 каждого из первого и второго компонентов 130, 140 для захватывания выполнены из упругого материала, например, термопластического эластомера. Кроме того, кольцевые ободки 133, 143 первого и второго компонентов 130, 140 для захватывания выполнены из жесткого материала, например, жесткого пластика. Материал, образующий кольцевые ободки 133, 143 первого и второго компонентов 130, 140 для захватывания может представлять собой такой же материал, который образует ручку 120 (и головной участок 110) удлиненного корпуса 101, рассмотренного выше.

Однако, следует понимать, что кольцевые ободки 133, 143 первого и второго компонентов 130, 140 для захватывания могут не быть жесткими, несмотря на то, что выполнены из жесткого материала, из-за формы и толщине кольцевых ободков 133, 143. В частности, кольцевые ободки 133, 143 выполнены из относительно тонкого куска жесткого материала, который может придавать кольцевым ободкам 133, 143 некоторую гибкость, несмотря на выполнение их из жесткого материала. Кроме того, в приведенных в качестве примера вариантах осуществления кольцевые ободки 133, 143 имеют овальную форму. Однако изобретение не ограничивается конкретной формой кольцевых ободков 133, 143, и они могут принимать любую другую многоугольную или замкнутую геометрическую форму. Кроме того, в других вариантах осуществления кольцевые ободки 133, 143 необязательно имеют замкнутую геометрию. В приведенном в качестве примера варианте осуществления форма кольцевых ободков 133, 143 первого и второго компонентов 130, 140 для захватывания соответствует форме сквозных отверстий 150, образованных в ручке 120.

В приведенном в качестве примера варианте осуществления наружные поверхности 131, 141 упругих элементов 134, 144 первого и второго компонентов 130, 140 для захватывания являются куполообразными и выступают из верхнего края 139, 149 соответствующих кольцевых ободков 133, 143. Разумеется, изобретение этим не ограничивается во всех вариантах осуществления, и в некоторых других вариантах осуществления наружные поверхности 131, 141 упругих элементов 134, 144 первого и второго компонентов 130, 140 для захватывания могут располагаться заподлицо с верхним краем 139, 149 кольцевых ободков 133, 143.

Как рассмотрено выше, кольцевые ободки 133, 143 выполнены из жесткого материала, а упругие элементы 134, 144 выполнены из упругого материала. При образовании первого и второго компонентов 130, 140 для захватывания упругие элементы 134, 144 формуются на соответствующие кольцевые ободки 133, 143, например, посредством литьевого формования. В приведенном в качестве примера варианте осуществления упругие элементы 134, 144 сформованы на верхние участки кольцевых ободков 133, 143, при этом нижние участки кольцевых ободков 133, 143 остаются свободными от упругих элементов 134, 144. Это происходит благодаря тому, что упругие элементы 134, 144 выполнены в виде тонких упругих мембран, имеющих толщину меньшую, чем высота кольцевых ободков 133, 143 (высота кольцевых ободков 133, 143 проходит от нижних краев 169, 179 кольцевых ободков 133, 143 к верхним краям 139, 149 кольцевых ободков 133, 143). Разумеется, изобретение этим не ограничивается во всех вариантах осуществления, и в некоторых других вариантах осуществления упругие элементы 134, 144 могут закрывать всю внутреннюю поверхность 136, 146 кольцевых ободков 133, 143. Кроме того, в некоторых вариантах осуществления один из первого и второго компонентов 130, 140 для захватывания может не включать в себя кольцевой ободок, так, что упругий элемент такого особенного компонента для захватывания может быть сформован непосредственно на ручку 120. Такой вариант осуществления рассмотрен более подробно со ссылкой на фиг. 7.

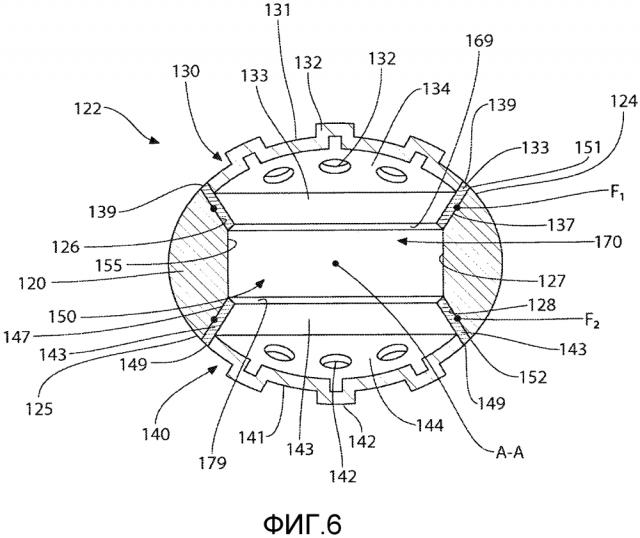

На фиг. 6 проиллюстрирован один вариант осуществления устройства 100 для ухода за полостью рта, имеющий первый и второй компоненты 130, 140 для захватывания, соединенные с ручкой 120. Разрез, изображенный на фиг. 6, выполнен по линии VI-VI, представленной на фиг. 3. Первый компонент 130 для захватывания содержит кольцевой ободок 133 и первый упругий элемент 134. Наружная поверхность 131 первого упругого элемента 134 представляет собой куполообразную наружную поверхность, выступающую из верхнего края 139 кольцевого ободка 133. Верхний край 139 кольцевого ободка 133 и куполообразная наружная поверхность 131 первого упругого элемента 134 образуют непрерывную и гладкую поверхность с передней поверхностью 124 ручки 120.

В приведенном в качестве примера варианте осуществления наружная поверхность 137 кольцевого ободка 133 является сужающейся. Кроме того, внутренняя поверхность 155 ручки 120, образующая сквозное отверстие 150, содержит первую сужающуюся боковую стенку 126, несужающуюся боковую стенку 127, и вторую сужающуюся боковую стенку 128. Первая сужающаяся боковая стенка 126 отходит от несужающейся боковой стенки 127 к первому проему 151 на передней поверхности 124 ручки 120. Вторая сужающаяся боковая стенка 128 отходит от несужающейся боковой стенки 127 ко второму проему 152 на задней поверхности 125 ручки 120. При использовании в настоящем документе в отношении боковой стенки 155 термин "сужающийся" просто указывает, что стенка наклонена наружу так, что промежуток между противоположными сторонами первой сужающейся боковой стенки 126 увеличивается по мере удаления первой сужающейся боковой стенки 126 от несужающейся боковой стенки 127 в направлении проема 151. Аналогично, промежуток между противоположными сторонами второй сужающейся боковой стенки 128 увеличивается по мере удаления второй сужающейся боковой стенки 128 от несужающейся боковой стенки 127 в направлении проема 152.

Разумеется, в некоторых вариантах осуществления несужающаяся боковая стенка 127 может быть исключена и первая и вторая сужающиеся боковые стенки 126, 128 могут находиться в упирающемся контакте так, что сквозное отверстие 150 является расширяющимися и вверх и вниз от центрального участка сквозного отверстия 150 в направлении каждого из первого и второго проемов 151, 152. Кроме того, в некоторых вариантах осуществления первая и вторая сужающиеся боковые стенки 126, 128 могут представлять собой несужающиеся стенки, так, что внутренняя поверхность 155 ручки 120 представляет собой непрерывную несужающуюся стенку. Сужение боковых стенок 126, 128 и кольцевого ободка 133 увеличивает устойчивость первого компонента 130 для захватывания в сквозном отверстии 150 посредством увеличения прикрепления между кольцевым ободком 133 первого компонента 130 для захватывания и внутренней поверхностью 155 ручки 120.

В приведенном в качестве примера варианте осуществления сужающаяся наружная поверхность 137 кольцевого ободка 133 упирается в первую сужающуюся боковую стенку 126 сквозного отверстия 150. Кроме того, в приведенном в качестве примера варианте осуществления наружная поверхность 137 кольцевого ободка 133 термически сплавлена в точке F₁, например, посредством ультразвуковой сварки или иным способом, с первой сужающейся боковой стенкой 126 сквозного отверстия 150. Кольцевая контактная поверхность образована в точке F₁ между кольцевым ободком 133 и первой сужающейся боковой стенкой 126 сквозного отверстия 150, таким образом, образуя герметичное уплотнение вдоль кольцевой контактной поверхности, так что под первым упругим элементом 134 образуется воздухонепроницаемый карман 170 (в вариантах осуществления, в которых используется сквозное отверстие, воздухонепроницаемый карман 170 не образуется до тех пор, пока второй компонент 140 для захватывания также не будет установлен на ручку 120). Таким образом, первый компонент 130 для захватывания устанавливается в сквозное отверстие 150 и вмещает первый проем 151 на передней поверхности 124 ручки 120. Следует понимать, что хотя первый компонент 130 для захватывания описан установленным в сквозное отверстие 150, сюда относятся случаи, в которых по меньшей мере участок первого компонента 130 для захватывания расположен в сквозном отверстии 150, а другой участок первого компонента 130 для захватывания выступает из сквозного отверстия 150.

Как рассмотрено выше, в приведенном в качестве примера варианте осуществления кольцевой ободок 133 первого компонента 130 для захватывания термически сплавлен с первой сужающейся боковой стенкой 126 сквозного отверстия 150. Однако изобретение этим не ограничивается во всех вариантах осуществления, и в некоторых других вариантах осуществления установка первого компонента 130 для захватывания в сквозное отверстие 150 может обеспечиваться посредством неподвижной посадки или посадки с натягом, соединительной втулки, резьбового зацепления, адгезии, фиксаторов или тому подобного.

Второй компонент 140 для захватывания содержит кольцевой ободок 143 и второй упругий элемент 144. Наружная поверхность 141 второго упругого элемента 144 представляет собой куполообразную наружную поверхность, выступающую из верхнего края 149 кольцевого ободка 143. Верхний край 149 кольцевого ободка 143 и куполообразная наружная поверхность 141 второго упругого элемента 144 образуют непрерывную и гладкую поверхность с задней поверхностью 125 ручки 120.

В приведенном в качестве примера варианте осуществления наружная поверхность 147 кольцевого ободка 143 является сужающейся. В приведенном в качестве примера варианте осуществления сужающаяся наружная поверхность 147 кольцевого ободка 143 второго компонента 140 для захватывания упирается во вторую сужающуюся боковую стенку 128 сквозного отверстия 150. Кроме того, наружная поверхность 147 кольцевого ободка 143 второго компонента 140 для захватывания термически сплавлена в точке F₂, например, посредством ультразвуковой сварки или иным способом, со второй сужающейся боковой стенкой 128 сквозного отверстия 150. Кольцевая контактная поверхность образуется в точке F₂ между кольцевым ободком 143 и второй сужающейся боковой стенкой 128 сквозного отверстия 150, таким образом, образуя герметичное уплотнение вдоль кольцевой контактной поверхности так, чтобы между вторым упругим элементом 144 второго компонента 140 для захватывания и первым упругим элементом 134 первого компонента для захватывания образовался воздухонепроницаемый карман 170. Таким образом, второй компонент 140 для захватывания устанавливается в сквозное отверстие 150 и вмещает второй проем 152 на задней поверхности
