Реферат

Изобретение относится к устройству стрелково-пушечного вооружения и может быть использовано для улучшения надежности работы при эксплуатации.

Известно устройство 7,62 мм пулемета Калашникова (см. «Наставления по стрелковому делу». Основы стрельбы из стрелкового оружия. Военное издательство министерства обороны СССР. Москва. 1973 г. стр. 396, 397, 411, 412), принятое за прототип. Устройство содержит ствольную коробку с фиксирующей поверхностью (паз), крышку приемника с защелкой). Защелка удерживает крышку в закрытом положении.

Недостатком устройства является наличие зазора между ствольной коробкой и крышкой приемника, необходимого для поворота грани контактной поверхности защелки относительно фиксирующей поверхности коробки при закрытии крышки, а также разные условия фиксации крышки, связанные с возможностью различной степени зацепления защелки с фиксирующей поверхностью коробки (неполное зацепление). Недостаток может приводить к самопроизвольному открытию крышки при стрельбе, что является недопустимым по безопасности обращения с оружием.

Задачей предлагаемого изобретения является повышение надежности пулемета при эксплуатации.

Технический результат, получаемый при реализации изобретения, заключается в выполнении контактной поверхности защелки крышки радиусной с центром в месте расположения оси поворота защелки, причем ответная фиксирующая поверхность может быть выполнена и под углом к направлению, касательному к радиусной поверхности защелки крышки.

Указанный технический результат достигается тем, что в пулемете, содержащем ствольную коробку, крышку приемника, соединенные устройством в виде поворотной защелки крышки с контактной поверхностью и ответной фиксирующей поверхностью, новым является то, что контактная поверхность защелки крышки выполнена радиусной с центром в месте расположения оси поворота защелки, а ответная фиксирующая поверхность расположена по направлению, касательному к радиусной поверхности защелки при закрытом положении крышки приемника.

Направление расположения ответной фиксирующей поверхности соединительного устройства может быть выполнено под углом к направлению, касательному к радиусной поверхности защелки крышки приемника.

Выполнение контактной поверхности поворотной защелки крышки радиусной обеспечивает возможность выполнения зазора между крышкой и ствольной коробкой минимальным и стабильным, а также надежность фиксации крышки даже при неполном зацеплении защелкой ответной фиксирующей поверхности, т.к. реакция их взаимодействия всегда проходит через ось защелки.

Выполнение ответной фиксирующей поверхности под углом к направлению, касательному к радиусной поверхности защелки, обеспечивает возможность либо заклинивания контактируемых деталей, либо облегчения их зацепления в зависимости от направления угла наклона.

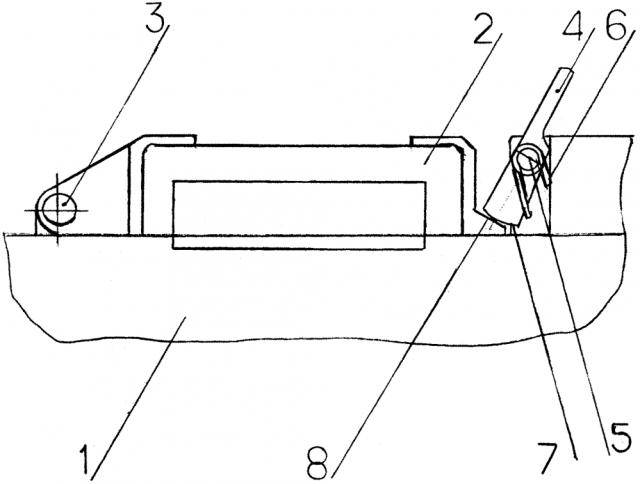

Сущность изобретения поясняется чертежом, на котором изображен общий вид пулемета.

Пулемет содержит ствольную коробку 1, крышку приемника 2, закрепленную на коробке 1 через ось 3. На ствольной коробке 1 закреплена также защелка крышки 4 на оси 5 с пружиной 6. Контактная поверхность 7 защелки 4 выполнена радиусной с центром, расположенным в месте оси 5, а на крышке 2 выполнена ответная фиксирующая поверхность 8.

Устройство и работа остальных механизмов пулемета не описана ввиду их общеизвестности.

Устройство работает следующим образом.

При заряжании пулемета патронная лента укладывается в приемник и закрывается крышкой 2, поворачиваемой на оси 3. При закрытии крышка 2 отжимает защелку 4 и затем фиксируется ею. При этом радиусная поверхность 7 контактирует с ответной поверхностью 8, причем реакция взаимодействия деталей всегда направлена на ось 3, что обеспечивает надежное закрепление крышки 2 на ствольной коробке 1 даже при неполном их зацеплении вследствие, например, загрязнения пулемета.

Наклон ответной поверхности 8 может обеспечивать либо заклинивание (выбор зазоров) контактирующих деталей, либо облегчать условия зацепления из-за наличия заднего угла сопрягаемых поверхностей, что может задаваться требованиями к конструкции.

При разряжении пулемета крышка 2 открывается с целью удаления патронной ленты, для чего вручную поворачивается защелка крышки 4 и поднимается крышка 2.

Устройство пулемета испытано с положительными результатами на образцах 12,7 мм пулемета 6П49 (КОРД).

1. Пулемет, содержащий ствольную коробку, крышку приемника, соединенные устройством в виде поворотной защелки крышки с контактной поверхностью и ответной фиксирующей поверхностью, отличающийся тем, что контактная поверхность защелки крышки выполнена радиусной с центром в месте расположения оси поворота защелки, а ответная фиксирующая поверхность расположена по направлению, касательному к радиусной поверхности защелки при закрытом положении крышки приемника.

2. Пулемет по п. 1, отличающийся тем, что направление расположения ответной фиксирующей поверхности соединительного устройства выполнено под углом к направлению, касательному к радиусной поверхности защелки крышки приемника.
