Реферат

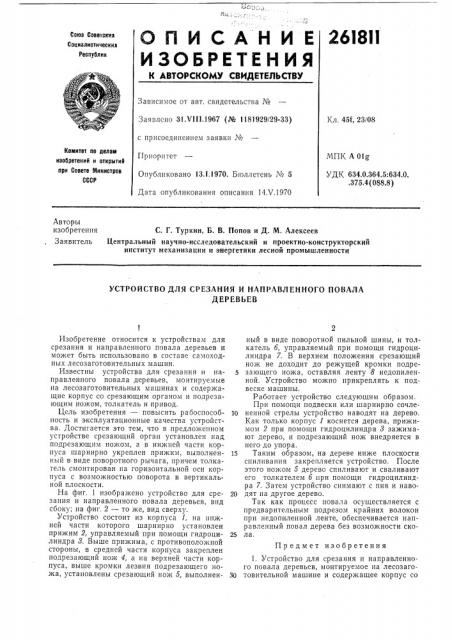

ОПИ САНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

261811

Ссез Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 31.И!1.1967 (№ 1181929/29-33) с присоединением заявки №

Приоритет

Опубликовано 13.1.1970. Бюллетень ¹ 5

Дата опубликования описания 14Х.1970

Кл, 45f, 23/08

Комитет по делам изобретений и открытий при Совете Министров

СС0Р

МПК А Olg

УДК 634,0.364.5:634.0. .375,4 (088.8) Авторы изобретения

Заявитель

С. Г. Туркин, Б. В. Попов и Д. М. Алексеев

Центральный научно-исследовательский и проектно-конструкторский институт механизации и энергетики лесной промышленности

УСТРОЙСТВО ДЛЯ СРЕЗАНИЯ И НАПРАВЛЕННОГО ПОВАЛА

ДЕРЕВЬЕВ

Предмет изобретения

Изобретение относится к устройствам для срезания и направленного повала деревьев и может быть использовано в составе самоходных лесозаготовительных машин.

Известны устройства для срезания и направленного повала деревьев, монтируемые на лесозаготовительных машинах и содержащие корпус со срезающим органом и подрезающим ножом, толкатель и привод.

Цель изобретения — повысить рабоспособность и эксплуатационные качества устройства. Достигается это тем, что в предложенном устройстве срезающий орган установлен над подрезающим ножом, а в нижней части корпуса шарнирно укреплен прижим, выполненный в виде поворотного рычага, причем толкатель смонтирован на горизонтальной оси корпуса с возможностью поворота в вертикальной плоскости.

На фиг. 1 изображено устройство для срезания и направленного повала деревьев, вид сбоку; на фиг. 2 — то же, вид сверху.

Устройство состоит из корпуса 1, на нижней части которого шарнирно установлен прижим 2, управляемый при помощи гидроцилиндра 8. Выше прижима, с противоположной стороны, в средней части корпуса закреплен подрезающий нож 4, а на верхней части корпуса, выше кромки лезвия подрезающего ножа, установлены срезающий нож 5, выполненный в виде поворотной пильной шины, и толкатель б, управляемый при помощи гидроцилиндра 7. В верхнем положении срезающий нож не доходит до режущей кромки подрезающего ножа, оставляя ленту 8 недопиленной, Устройство можно прикреплять к подвеске машины.

Работает устройство следующим образом.

При помощи подвески или шарнирно сочле1О ненной стрелы устройство наводят на дерево.

Как только корпус 1 коснется дерева, прижимом 2 при помощи гидроцилиндра 8 зажимают дерево, и подрезающий нож внедряется в него до упора.

15 Таким образом, на дереве ниже плоскости спиливання закрепляется устройство. После этого ножом 5 дерево спиливают и сваливают его толкателем б при помощи гидроцилиндра 7, Затем устройство снимают с пня и наво20 дят на другое дерево.

Так как процесс повала осуществляется с предварительным подрезом крайних волокон при недопиленной ленте, обеспечивается направленный повал дерева без возможности ско25 ла.

1. Устройство для срезания и направленного повала деревьев, монтируемое на лесозаго30 товительной машине и содержащее корпус со

261811

A-A

Фиг.2

Составитель Т. Пурышева

Редактор Э. Н. Шибаева Текред Л. Я. Левина Корректор С. М. Сигал

Заказ 1167/16 Тираж 500 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 срезающим органом и подрезающим ножом, толкатель и привод, отличающееся тем, что, с целью повышения работоспособности и эксплуатационных качеств, срезающий орган устройства установлен над подрезающим ножом, ниже которого смонтирован прижим, а толкатель установлен на горизонтальной оси корпуса с возможностью поворота в вертикальной плоскости.

2. Устройство ro п. 1, отличающееся тем, 5 что прижим выполнен в виде шарнирно установленного на корпусе поворотного рычага.
