Соединение уголковых направляющих секций пластинчатого конвейера
Патент 261973
Авторы
Классы МПК
Соединение уголковых направляющих секций пластинчатого конвейера
Иллюстрации
Реферат

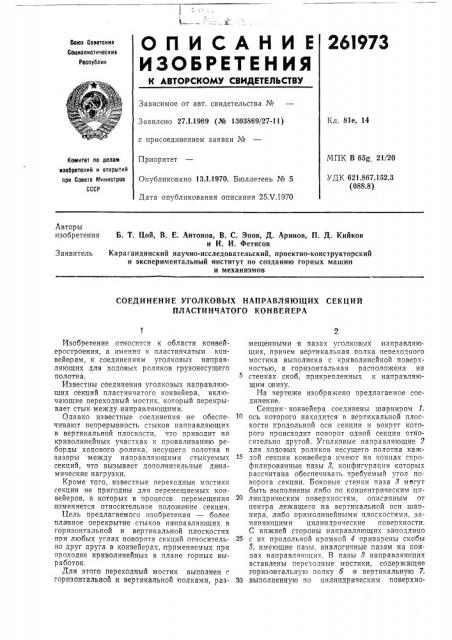

ОПИСАНИЕ 26l973
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ блюз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 27Л.1969 (№ 1303869/27-11) с присоединением заявки №
Приоритет
Опубликовано 13.1.1970. Бюллетень ¹ 5
Дата опубликования описания 25.Ч.1970
Кл. 81е, 14
МПК В 65g 21/20
УДК 621,867.152.3 (088.8) Комитет по делам иаобретений и открытий при Совете Министров
СССР
Авторы изобретения
Б. Т. Цой, В. Е. Антонов, В. С. Эпов, Д. Арииов, П. Д. Кийков и И. И. Фетисов
Карагандинский научно-исследовательский, проектно-конструкторский и экспериментальный институт по созданию горных машин и механизмов
Заявитель
СОЕДИНЕНИЕ УГОЛКОВЫХ НАПРАВЛЯЮЩИХ СЕКЦИЙ
ПЛАСТИНЧАТОГО КОНВЕЙЕРА
Изобретение относится к области конвейеростроения, а именно к пластинчатым конвейерам, к соединениям уголковых направляющих для ходовых роликов грузонесущего полотна.
Известны соединения уголковых направляющих секций пластинчатого конвейера, включающие переходный мостик, который перекрывает стык между направляющими.
Однако известные соединения не обеспечивают непрерывность стыков направляющих в вертикальной плоскости, что приводит на криволинейных участках к IIpOBBJIHBBHHIO реборды ходового ролика, несущего полотна в зазоры между направляющими стыкуемых секций, что вызывает дополнительные ди намические нагрузки.
Кроме того, известные переходные мостики секции не пригодны для перемещаемых конвейеров, в которых в процессе перемещения изменяется относительное положение секции.
Цель предлагаемого изобретения — более плачевное перекрытие стыков направляющих в горизонтальной и вертикальной плоскостях при любых углах поворота секций оl носительно друг друга в конвейерах, применяемых при проходке криволинейных в плане горных выработок.
Для этого переходный мостик выполнен с горизонтальной и вертикальной полками, размещенными в пазах уголковых .направляющих, причем вертикальная полка переходного мостика выполнена с криволинейной поверхностью, а горизонтальная расположена на стенках скоб, прикрепленных к направляющим снизу.
На чертеже изображено предлагаемое соединение.
Секции конвейера соединены шарниром 1, ось которого находится в вертикальной плоскости продольной оси секции и вокруг которого происходит поворот одной секции относительно другой. Уголковые направляющие 2 для ходовых роликов несущего полотна каждой секции конвейера имеют на концах спрофилированные пазы 8, конфигурация которых рассчитана обеспечивать требуемый угол поворота секции. Боковые стенки паза 8 могут оыть выполнены либо по концентрическим цн20 линдрическим поверхностям, описанным от центра лежащего на вертикальной оси шапнира, либо прямолинейными плоскостями, заменяющими цилиндрические поверхности.
С нижней стороны направляющих заподлицо
25 с их продольной кромкой 4 приварены скобы
5, имеющие пазы, аналогичные пазам на концах направляющих. В пазы 8 направляющих вставлены переходные мостики, содержащие горизонтальную полку б и вертикальную 7, 30 выполненную по цилиндрическим поверхно261973 стям, очерченным из того же ценпра, что и пазы направляющих.
На скобы 5 стыкуемых направляющих опирается горизонтальная полка, кромка которой находится на уровне продольной кромки направляющих, Поэтому происходит перекрытие зазора в вертикальной плоскости.
Рабочая сторона горизонтальной и концы вертикальной полок спрофилированы аналогично известным. Для фиксации переходного мостика в вертикальной полке 7 прореза ны пазы 8, через которые проходят штифты 9, забиваемые в отверстия скоб 5. При прохождении конвейером криволинейных участков стыки внешних напр авляющих, считая от центра кривизны выработки, раздвигаются, а стыки внутренних направляющих сходятся, Так как ходовые ролики с внутренней стороны несущего полотна прижаты своей ребордой к внутренним направляющим, то ролики одновременно перекатываются безударно по двум плоскостям: цилиндр роликов — по обеим полкам, а реборда — по продольной кромке горизонтальной полки. По внешним же направляющим ролики перекатываются только своим цилиндром.
Предмет изобретения
Соединение уголковых направляющих секций пластинчатого конвейера, включающее переходный мостик, отличающееся тем, что, с целью более плавного перекрытия стыков направляющих в горизонтальной и вертикальной плоскостях при любых углах поворота секций относительно друг друга, переходный мостик выполнен с горизонтальной и вертикальной полками, размещенными в пазах уголковых направляющих, причем вертикальная полка переходного мостика выполнена с криволинейной поверхностью, а горизонталь20 ная полка расположена на стенках скоб, прикрепленных к направляющим снизу.
261973 ь д f4
