Реферат

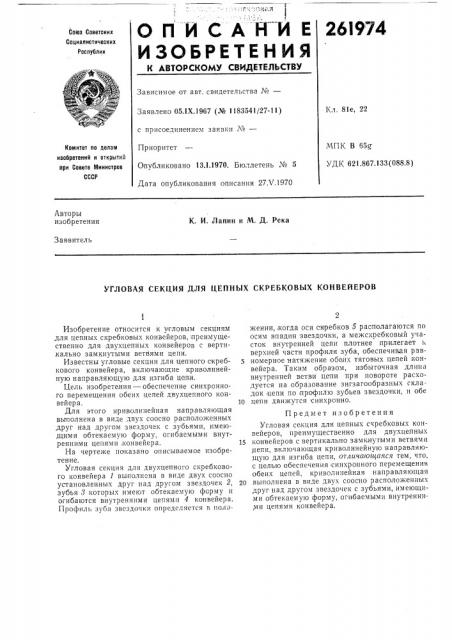

(ОП И САНИ Е

ИЗОБРЕТЕНИЯ

261974

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Кл. 81е, 22

Заявлено 05.1Х.1967 (¹ 1183541/27-11) с присоединением заявки ¹â€”

Приоритет

Опубликовано 13.1.1970. Бюллетень ¹ 5

Комитет по делам ивобретеиий и открытий при Совете Министров

СССР

МПК В 65

УДК 621.867.133(088.8) Дата опубликования описания 27Х,1970

Авторы изобретения

К. И. Лапин и M. Д. Река

Заявитель

УГЛОВАЯ СЕКЦИЯ ДЛЯ ЦЕПНЫХ СКРЕБКОВЫХ КОНВЕЙЕРОВ

Изобретение относится к угловым секциям для цепных скребковых конвейеров, преимущественно для двухцепных конвейеров с верти.кально замкнутыми ветвями цепи.

Известны угловые секции для цепного скреб- 5 кового конвейера, включающие криволинейную направляющую для изгиба цепи.

Цель изобретения — обеспечение синхронного перемещения обеих цепей двухцепного конвейераа. 10

Для этого криволинейная направляющая выполнена в виде двух соосно расположенных друг над другом звездочек с зубьями, имеющими обтекаемую форму, огибаемыми внутренними цепями, конвейера. 15

На чертеже показано описываемое изобретение.

Угловая секция для двухцепного скребкового конвейера 1 выполнена в виде двух соосно установленных друг над другом звездочек 2, 20 зубья 8 которых имеют обтекаемую форму и огибаются внутренними цепями 4 конвейера.

Профиль зуоа звездочки определяется в положении,,когда оси скребков 5 располагаются по осям впадин звездочки, а межскребковый участок внутренней цепи плотнее прилегает к верхней части профиля зуба, обеспечивая равномерное натяжение обеих тяговых цепей конвейера. Таким образом, избыточная длина внутренней ветви цепи при повороте расходуется на образование зигзагообразных скла" ,док цепи по профилю зубьев звездочки, и обе цепи движутся синхронно.

Предмет изобретения

Угловая секция для цепных скребковых конвейеров, преимущественно для двухцепных конвейеров с вертикально замкнутыми ветвями цепи, включающая криволинейную направляющую для изгиба цепи, отличаюиитяся тем, что, с целью обеспечения синхронного перемещения обеих цепей, криволинейная направляющая выполнена в виде двух соосно расположенных друг над дрязгом звездочек с зубьями, имеющими обтекаемую форму, огибаемыми внутренни,ми цепями конвейера.
