Способ, устройство и система для отображения записей использования

Способ, устройство и система для отображения записей использования

Иллюстрации

Показать все

Реферат

ПЕРЕКРЕСТНЫЕ ССЫЛКИ НА РОДСТВЕННЫЕ ЗАЯВКИ

По настоящей заявки испрашивается приоритет в соответствии с китайской заявкой на патент №201510205717.4, поданной 27 апреля 2015 г, содержание которой полностью включено в настоящую заявку в качестве ссылки.

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Настоящее изобретение относится к области компьютерных технологий и, в частности, к способу, устройству и системе для отображения записей использования.

УРОВЕНЬ ТЕХНИКИ

С развитием смежных технологий для мобильных терминалов, мобильный терминал используется все шире и шире, а его функции становятся все более и более насыщенными. Большинство людей в ходе путешествий с использованием транспортного средства, оплачивают транспортные расходы посредством транспортной карты. Предлагается несколько мобильных терминалов с процессорным компонентом для считывания транспортной карты для получения хранящихся на ней записей использования и отображения записей использования пользователю.

В частности, когда транспортная карта подносится пользователем к мобильному терминалу, мобильный терминал считывает записи использования, хранящиеся на транспортной карте, и отображает полученные записи использования. Например, когда автобусная карточка подносится пользователем для контакта с мобильным терминалом, мобильный терминал считывает записи использования, хранящиеся на автобусной карточке, и отображает считанные записи использования на экране. Запись использования может содержать время использования, сумму расходов и номер терминала использованного в тот момент карточного терминала.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

В целях решения проблем, существующих в известном уровне техники, настоящим изобретением предлагается способ, устройство и система для отображения записей использования, описание которых приводится ниже.

В первом аспекте вариантов осуществления изобретения, предлагается способ отображения записей использования. Способ включает в себя:

считывание записей использования, хранящихся на транспортной карте, и получение номера терминала, соответствующего соответственной одной записи из записей использования;

передачу серверу запроса идентификатора маршрута, причем запрос идентификатора маршрута несет в себе номер терминала, соответствующего соответственной одной записи из записей использования;

прием от сервера идентификатора маршрута транспортного средства, связанного с соответственным номером терминала, соответствующим по меньшей мере одной из записей использования; и

отображение каждой записи использования, а также идентификатора маршрута транспортного средства, связанного с соответственным номером терминала, соответствующим по меньшей мере одной из записей использования.

Если требуется, способ дополнительно включает в себя:

прием от сервера идентификатора транспортного средства, связанного с соответственным номером терминала, соответствующим по меньшей мере одной из записей использования; и

отображение идентификатора транспортного средства, связанного с соответственным номером терминала, соответствующим по меньшей мере одной из записей использования.

Если требуется, способ далее дополнительно включает в себя:

по приему команды выбора для первой записи использования из отображаемых записей использования, получение первого номера терминала, соответствующего первой записи использования, и первого идентификатора маршрута, введенного пользователем; и

передачу серверу запроса на задание идентификатора маршрута, причем запрос на задание идентификатора маршрута несет в себе первый номер терминала и первый идентификатор маршрута.

Во втором аспекте вариантов осуществления изобретения, предлагается способ отображения записей использования. Способ включает в себя:

получение запроса идентификатора маршрута от терминала, причем запрос идентификатора маршрута несет в себе номера терминалов, соответствующие записям использования, полученным с транспортной карты;

определение идентификатора маршрута транспортного средства, связанного с соответственным номером терминала, соответствующим по меньшей мере одной из записей использования, на основе предварительно сохраненного соответствия между номерами терминалов и идентификаторами маршрутов связанных с ними транспортных средств; и

передачу идентификатора маршрута транспортного средства, связанного с соответственным номером терминала, соответствующим по меньшей мере одной из записей использования, мобильному терминалу.

Если требуется, способ дополнительно включает в себя:

определение идентификатора транспортного средства, связанного с соответственным номером терминала, соответствующим по меньшей мере одной из записей использования, на основе предварительно сохраненного соответствия между номерами терминалов и идентификаторами связанных с ними транспортных средств; и

передачу мобильному терминалу идентификатора транспортного средства, связанного с соответственным номером терминала, соответствующим по меньшей мере одной из записей использования.

Если требуется, способ дополнительно включает в себя:

запрос на задание идентификатора маршрута от мобильного терминала, причем запрос на задание идентификатора маршрута несет в себе первый номер терминала и первый идентификатор маршрута;

определение, исходя из полученных запросов на задание идентификатора маршрута, содержащих первый номер терминала, количества запросов на задание идентификатора маршрута, содержащих первый идентификатор маршрута, и добавление первого номера терминала и первого идентификатора маршрута в соответствие между номерами терминалов и идентификаторами маршрута связанных с ними транспортных средств, если количество запросов превышает предварительно определенное пороговое значение.

В третьем аспекте вариантов осуществления изобретения, предлагается терминал. Мобильный терминал содержит:

считывающий модуль, выполненный с возможностью считывать записи использования, хранящиеся на транспортной карте, и получать номер терминала, соответствующий соответственной записи из числа записей использования;

передающий модуль, выполненный с возможностью передавать серверу запрос идентификатора маршрута, причем запрос идентификатора маршрута несет в себе номер терминала, соответствующий соответственной записи из записей использования;

принимающий модуль, выполненный с возможностью принимать от сервера идентификатор маршрута транспортного средства, связанного с соответственным номером терминала, соответствующим по меньшей мере одной из записей использования; и

отображающий модуль, выполненный с возможностью отображать каждую запись использования, а также и идентификатор маршрута транспортного средства, связанного с соответственным номером терминала, соответствующим по меньшей мере одной из записей использования.

Если требуется, принимающий модуль дополнительно выполнен с возможностью принимать от сервера идентификатор транспортного средства, связанного с соответственным номером терминала, соответствующим по меньшей мере одной из записей использования; и

отображающий модуль далее выполняется с возможностью отображать идентификатор транспортного средства, связанного с соответственным номером терминала, соответствующим по меньшей мере одной из записей использования.

Если требуется, мобильный терминал дополнительно содержит получающий модуль, способный получать, при приеме команды выбора для первой записи использования из отображаемых записей использования, первый номер терминала, соответствующий первой записи использования, и первый идентификатор маршрута, введенный пользователем; и

передающий модуль, выполненный с возможностью передавать запрос серверу на задание идентификатора маршрута, причем запрос на задание идентификатора маршрута несет в себе первый номер терминала и первый идентификатор маршрута.

В четвертом аспекте вариантов осуществления изобретения, предлагается сервер. Сервер содержит:

принимающий модуль, выполненный с возможностью принимать запрос идентификатора маршрута от терминала, причем запрос идентификатора маршрута несет в себе номера терминалов, соответствующие записям использования, полученным с транспортной карты;

определяющий модуль, выполненный с возможностью определять идентификатор маршрута транспортного средства, связанного с соответственным номером терминала, соответствующим по меньшей мере одной из записей использования, на основе предварительно сохраненного соответствия между номерами терминалов и идентификаторами маршрутов связанных с ними транспортных средств; и

передающий модуль, выполненный с возможностью передавать мобильному терминалу идентификатор маршрута транспортного средства, связанного с соответственным номером терминала, соответствующим по меньшей мере одной из записей использования.

Если требуется, определяющий модуль дополнительно выполнен с возможностью определять идентификатор транспортного средства, связанного с соответственным номером терминала, соответствующим по меньшей мере одной из записей использования, на основе предварительно сохраненного соответствия между номерами терминалов и идентификаторами связанных с ними транспортных средств; и

передающий модуль выполнен с возможностью передавать мобильному терминалу идентификатор транспортного средства, связанного с соответственным номером терминала, соответствующим по меньшей мере одной из записей использования.

Если требуется, принимающий модуль дополнительно выполнен с возможностью принимать запрос на задание идентификатора маршрута от мобильного терминала, причем запрос на задание идентификатора маршрута несет в себе первый номер терминала и первый идентификатор маршрута; и

определяющий модуль выполненный с возможностью определять, исходя из полученных запросов на задание идентификатора маршрута, несущих в себе первый номер терминала, количество запросов на задание идентификаторов маршрута, содержащих первый идентификатор маршрута, и добавлять первый номер терминала и первый идентификатор маршрута в соответствие между номерами терминалов и идентификаторами маршрута связанных с ними транспортных средств, если количество запросов превышает предварительно определенное пороговое значение.

В пятом аспекте вариантов осуществления изобретения, предлагается устройство для отображения записей использования. Устройство содержит.

процессор,

запоминающее устройство для хранения инструкций, исполняемых процессором, при этом, процессор выполнен с возможностью:

считывания записей использования, хранящихся на транспортной карте, и получения номера терминала, соответствующего соответственной записи из записей использования;

передачу запроса идентификатора маршрута серверу, причем запрос идентификатора маршрута несет в себе номер терминала, соответствующий соответственной записи из записей использования;

приема от сервера идентификатора маршрута транспортного средства, связанного с соответственным номером терминала, соответствующим по меньшей мере одной из записей использования; и

отображение каждой записи использования, а также идентификатора маршрута транспортного средства, связанного с соответственным номером терминала, соответствующим по меньшей мере одной из записей использования.

В шестом аспекте вариантов осуществления изобретения, предлагается устройство для отображения записей использования. Устройство содержит:

процессор,

память для хранения инструкций, исполняемых процессором; при этом, процессор выполнен с возможностью:

получения запроса идентификатора маршрута от терминала, причем запрос идентификатора маршрута несет в себе номера терминалов, соответствующие записям использования, полученным с транспортной карты;

определения идентификатора маршрута транспортного средства, связанного с соответственным номером терминала, соответствующим по меньшей мере одной из записей использования, на основе предварительно сохраненного соответствия между номерами терминалов и идентификаторами маршрутов связанных с ними транспортных средств; и

передачи мобильному терминалу идентификатора маршрута транспортного средства, связанного с соответственным номером терминала, соответствующим по меньшей мере одной из записей использования,.

В седьмом аспекте вариантов осуществления изобретения, предлагается система для отображения записей использования. Система содержит терминал и сервер, в которой

мобильный терминал считывает записи использования, хранящиеся на транспортной карте, и получает номер терминала, соответствующий соответственной записи из записей использования; передает запрос идентификатора маршрута серверу, причем запрос идентификатора маршрута несет в себе номер терминала, соответствующий соответственной записи из записей использования; принимает от сервера идентификатор маршрута транспортного средства, связанного с соответственным номером терминала, соответствующим по меньшей мере одной из записей использования, и отображает каждую запись использования, а также идентификатор маршрута транспортного средства, связанного с соответственным номером терминала, соответствующим по меньшей мере одной из записей использования; а

сервер принимает запрос идентификатора маршрута от мобильного терминала, причем запрос идентификатора маршрута несет в себе номера терминалов, соответствующие записям использования, полученным с транспортной карты; определяет идентификатор маршрута транспортного средства, связанного с соответственным номером терминала, соответствующим по меньшей мере одной из записей использования, на основе предварительно сохраненного соответствия между номерами терминалов и идентификаторами маршрутов связанных с ними транспортных средств; и передает мобильному терминалу идентификатор маршрута транспортного средства, связанного с соответственным номером терминала, соответствующим по меньшей мере одной из записей использования.

В соответствии с техническими решениями в вариантах осуществления изобретения, могут быть получены по меньшей мере следующие технические результаты.

В соответствии с вариантами осуществления изобретения, посредством считывания записей использования, хранящихся на транспортной карте, и получения номера терминала, соответствующего соответственной записи из числа записей использования, передачи серверу запроса идентификатора маршрута, несущего в себе номер терминала, соответствующий соответственной записи из числа записей использования, приема от сервера идентификатора маршрута транспортного средства, связанного с соответственным номером терминала, соответствующим по меньшей мере одной из записей использования, и отображения каждой записи использования, а также идентификатора маршрута транспортного средства, связанного с соответственным номером терминала, соответствующим по меньшей мере одной из записей использования, терминал способен получать и отображать идентификатор маршрута транспортного средства, связанного с соответственными номерами терминалов соответствующего карточного терминала, когда пользователь использует транспортную карту, благодаря чему пользователь может определять место использования карты в момент использования транспортной карты, на основе идентификаторов маршрута, и таким образом может быть повышена эффективность получения информации пользователем.

Необходимо понимать, что предшествующее общее описание и последующее подробное описание являются исключительно иллюстративными и пояснительными, и не предназначены для ограничения настоящего изобретения.

ОПИСАНИЕ ЧЕРТЕЖЕЙ

Прилагаемые чертежи, включенные в описание изобретения и являющиеся его частью, иллюстрируют несколько вариантов осуществления изобретения и могут использоваться вместе с описанием для толкования принципов изобретения, при этом:

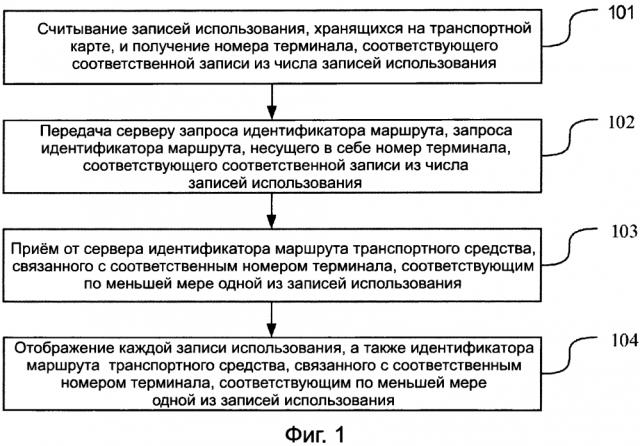

Фиг. 1 - функциональная блок-схема, иллюстрирующая способ отображения записей использования, в соответствии с примером осуществления изобретения.

Фиг. 2 - функциональная блок-схема, иллюстрирующая способ отображения записей использования, в соответствии с примером осуществления изобретения

Фиг. 3 - функциональная блок-схема, иллюстрирующая способ отображения записей использования, в соответствии с примером осуществления изобретения.

Фиг. 4 - схематическое изображение, иллюстрирующее отображение интерфейса, в соответствии с примером осуществления изобретения.

Фиг. 5 - структурная блок-схема, иллюстрирующая структуру мобильного терминала, в соответствии с примером осуществления изобретения.

Фиг. 6 - структурная блок-схема, иллюстрирующая структуру мобильного терминала, в соответствии с примером осуществления изобретения.

Фиг. 7 - структурная блок-схема, иллюстрирующая структуру сервера, в соответствии с примером осуществления изобретения.

Фиг. 8 - структурная блок-схема, иллюстрирующая структуру мобильного терминала, в соответствии с примером осуществления изобретения.

Фиг. 9 - структурная блок-схема, иллюстрирующая структуру сервера, в соответствии с примером осуществления изобретения.

Некоторые варианты осуществления изобретения показаны на прилагаемых фигурах, и будут подробно описаны ниже. Фигуры и описание никоим образом не ограничивают объем изобретения и служат для пояснения концепций изобретения специалистам в данной области техники посредством ссылки на некоторые частные примеры.

ПОДРОБНОЕ ОПИСАНИЕ

Некоторые примеры осуществления будут описаны подробно, а их примеры будут проиллюстрированы на прилагаемых фигурах. В последующем описании, одна и та же ссылочная позиция для различных фигур обозначает один и тот же или аналогичный элемент, если явно не указано иное. Примеры, описанные в последующих примерах осуществления, не представляют собой всех вариантов осуществления согласно изобретению. Наоборот, они являются исключительно примерами определенного способа и устройства согласно некоторым аспектам изобретения и указанного в формуле изобретения.

Вариант осуществления 1

Предлагается способ отображения записей использования в соответствии с вариантом осуществления изобретения. Способ может быть осуществлен посредством мобильного терминала во взаимодействии с сервером.

Как показано на фиг. 1, процедура, выполняемая мобильным терминалом в рамках выполнения способа, содержит следующие этапы:

На этапе 101 происходит считывание записей использования, хранящихся на транспортной карте, и получение номера терминала, соответствующего соответственной записи из записей использования.

На этапе 102 производится передача запроса идентификатора маршрута серверу, при этом запрос идентификатора маршрута несет в себе номер терминала, соответствующий соответственной записи из записей использования.

На этапе 103 осуществляется прием от сервера идентификатора маршрута транспортного средства, связанного с соответственным номером терминала, соответствующим по меньшей мере одной из записей использования.

На этапе 104 производится отображение каждой записи использования, а также идентификатора маршрута транспортного средства, связанного с соответственным номером терминала, соответствующим по меньшей мере одной из записей использования.

Как показано на фиг. 2, процедура, выполняемая сервером в рамках осуществления способа, содержит следующие этапы:

На этапе 201 осуществляется получение запроса идентификатора маршрута от терминала, причем запрос идентификатора маршрута несет в себе номера терминалов, соответствующие записям использования, полученным с транспортной карты.

На этапе 202 определяется идентификатор маршрута транспортного средства, связанного с соответственным номером терминала, соответствующим по меньшей мере одной из записей использования, на основе предварительно сохраненного соответствия между номерами терминалов и идентификаторами маршрутов связанных с ними транспортных средств.

На этапе 203 выполняется передача мобильному терминалу идентификатора маршрута транспортного средства, связанного с соответственным номером терминала, соответствующим по меньшей мере одной из записей использования.

В соответствии с вариантом осуществления изобретения, посредством считывания записей использования, хранящихся на транспортной карте, и получения номера терминала, соответствующего соответственной записи из числа записей использования, передачи серверу запроса идентификатора маршрута, несущего в себе номер терминала, соответствующий соответственной записи из числа записей использования, приема от сервера идентификатора маршрута транспортного средства, связанного с соответственным номером терминала, соответствующим по меньшей мере одной из записей использования, и отображения каждой записи использования, а также идентификатора маршрута транспортного средства, связанного с соответственным номером терминала, соответствующим по меньшей мере одной из записей использования, терминал способен получать и отображать идентификатор маршрута транспортного средства, связанного с соответственными номерами терминалов соответствующего карточного терминала, используемого при использовании пользователем транспортной карты, благодаря чему пользователь может определять место использования карты в момент использования транспортной карты, на основе идентификаторов маршрута, и таким образом эффективность получения информации пользователем может быть повышена.

Вариант осуществления 2

Предлагается способ отображения записей использования в соответствии с вариантом осуществления изобретения. Способ может быть осуществлен посредством мобильного терминала во взаимодействии с сервером. Терминалом может выступать любой терминал, имеющий функцию считывания данных, хранящихся на транспортной карте, например, мобильный терминал, такой как мобильный телефон, планшетный ПК и подобные им устройства. Сервером может выступать фоновый сервер для приложения.

Как показано на фиг 3, процедура способа содержит следующие этапы:

На этапе 301 терминал считывает записи использования, хранящиеся на транспортной карте, и получает номер терминала, соответствующий соответственной одной записи из записей использования.

В варианте осуществления, транспортной картой может выступать платежная карта, используемая для оплаты транспортных расходов во время поездки пользователя на транспортном средстве, например, автобусная карточка. После использования пользователем, транспортная карта может записывать условия использования. Например, транспортная карта может записывать время использования транспортной карты, соответствующее текущему времени, номер терминала карточного терминала в момент использования карты (т.е. номер автомата POS-терминала (платежного терминала на месте продажи), установленного в автобусе), сумму расходов, или подобные им данные. Транспортная карта может хранить несколько записей использования.

Процессорный компонент для считывания транспортной карты может быть установлен в терминале техником заранее. Пользователь может установить приложение для считывания транспортной карты в терминале и запустить приложение. Когда пользователь подносит транспортную карту к терминалу, терминал считывает записи использования, хранящиеся на транспортной карте. Терминал может считывать все записи использования, хранящиеся на транспортной карте, или считывать предварительно определенное количество записей использования, хранящихся на транспортной карте. После считывания записей использования, хранящихся на транспортной карте, терминал может получить номер терминала, соответствующий соответственной записи из числа записей использования.

На этапе 302 терминал передает серверу запрос идентификатора маршрута, при этом запрос идентификатора маршрута несет в себе номер терминала, соответствующий соответственной записи из числа записей использования.

В варианте осуществления, после получения номера терминала, соответствующего соответственной записи из числа записей использования, терминал передает серверу запрос идентификатора маршрута, несущий в себе номер терминала, соответствующий соответственной записи из числа записей использования. Номера терминалов, содержащиеся в запросе идентификатора маршрута, могут быть расположены в определенной последовательности (например, во временной последовательности) или могут быть расположены случайным образом.

На этапе 303 сервер принимает запрос идентификатора маршрута, передаваемый с терминала, причем запрос идентификатора маршрута несет в себе номера терминалов, соответствующие записям использования, полученным с транспортной карты.

В варианте осуществления, после приема запроса идентификатора маршрута, передаваемого с мобильного терминала, сервер может анализировать запрос идентификатора маршрута для получения содержащихся в нем номеров терминалов для последующей обработки.

На этапе 304 сервер определяет идентификатор маршрута транспортного средства, связанного с соответственным номером терминала, соответствующим по меньшей мере одной из записей использования, на основе предварительно сохраненного соответствия между номерами терминалов и идентификаторами маршрутов связанных с ними транспортных средств.

В варианте осуществления, сервер может сохранять соответствие между номерами терминалов и идентификаторами маршрута связанных с ними транспортных средств заранее, и, после получения номеров терминалов, сервер может выполнять в этом соответствии поиск идентификатора маршрута транспортного средства, связанного с соответственным номером из числа полученных номеров терминалов. Возможен случай, когда некоторые номера терминалов не записаны в предварительно сохраненном соответствии, вследствие чего сервер не может определить идентификатор маршрута транспортного средства, связанного с соответственным номером из числа этих номеров терминала. Соответствие может быть заранее сохранено на сервере техником, или, в ином случае, соответствие может быть установлено посредством сбора запросов на задание идентификатора маршрута, отправляемых пользователем, и создания соответствия между номерами терминалов и идентификаторами маршрута связанных с ними транспортных средств. Соответствующая процедура будет подробно описана ниже.

На этапе 305 сервер передает терминалу идентификатор маршрута транспортного средства, связанного с соответственным номером терминала, соответствующим по меньшей мере одной из записей использования.

В варианте осуществления, сервер выполняет в предварительно сохраненном соответствии между номерами терминалов и идентификаторами маршрутов связанных транспортных средств поиск идентификатора маршрута транспортного средства, связанного с соответственным номером из числа полученных номеров терминалов, и передает результаты поиска терминалу. Если номера терминалов, содержащиеся в запросе идентификатора маршрута, расположены в определенной последовательности, сервер может размещать найденные номера терминалов в том же порядке, а затем передавать их терминалу. Что касается тех номеров терминалов, для которых не был найден идентификатор маршрута связанного с ними транспортного средства, сервер может использовать предварительно заданный идентификатор для их пометки. Сервер также может передавать терминалу соответствие между полученными номерами терминалов и найденными идентификаторами маршрутов связанных с ними транспортных средств для дальнейшей обработки.

На этапе 306 терминал принимает от сервера идентификатор маршрута транспортного средства, связанного с соответственным номером терминала, соответствующим по меньшей мере одной из записей использования.

В варианте осуществления, после того как сервер передает терминалу идентификатор маршрута транспортного средства, связанного с соответственным номером терминала, соответствующим по меньшей мере одной из записей использования, терминал принимает сообщение, передаваемое с сервера, и может произвести его анализ для получения идентификатора маршрута транспортного средства, связанного с соответственным номером терминала, соответствующим по меньшей мере одной из записей использования, для дальнейшей обработки.

На этапе 307 терминал отображает каждую запись использования, а также идентификатор маршрута транспортного средства, связанного с соответственным номером терминала, соответствующим по меньшей мере одной из записей использования.

В варианте осуществления, после приема с сервера идентификатора маршрута транспортного средства, связанного с соответственным номером терминала, соответствующим по меньшей мере одной из записей использования, терминал может отображать каждую запись использования, а также идентификатор маршрута транспортного средства, связанного с соответственным номером терминала, соответствующим по меньшей мере одной из записей использования. В примере, терминал может заменять номер терминала в каждой записи использования идентификатором маршрута связанного с ними транспортного средства, а затем отображать. Например, запись истории использования может отображаться с данными о времени использования: 20:18, 1 марта 2015 г.; сумме расходов: 2 юаня; использованном карточном терминале. POS-автомат Автобуса №5. В ином случае, терминал может сгенерировать предложение, пригодное для чтения пользователем, на основе принятых идентификаторов маршрута связанных с ними транспортных средств и содержимого каждой записи использования, а затем его отобразить. Например, для записи истории использования со временем использования: 20:18, 1 марта 2015 г.; суммой расходов: 2 юаня, номером терминала использованного карточного терминала: 001, если идентификатором маршрута связанного с ним транспортного средства, на который указывает номер "001", является Автобус №5, терминал может отобразить данные следующим образом: пользователь оплатил 2 юаня на POS-терминале Автобуса №5 в 20:18 1 марта 2015 г. Терминал может использовать различные формы отображения, например, терминал может отображать информацию в виде списка, как показано на фиг. 4.

Кроме того, что касается записи использования, для которой идентификатор маршрута связанного с ним транспортного средства не принят, терминал отображает содержимое записи использования, но не отображает идентификатор маршрута связанного с ним транспортного средства, и, в ином случае, терминал не отображает запись использования, но выводит пользователю сообщение о том, что для номера терминала нет соответствующего идентификатора маршрута связанного с ним транспортного средства.

Если требуется, в случае, если соответствие устанавливается в соответствии с запросом на задание идентификатора маршрута, передаваемым пользователем, терминал действует следующим образом: после приема команды выбора для первой записи использования из числа отображаемых записей использования, терминал получает первый номер терминала, соответствующий первой записи использования, и первый идентификатор маршрута, вводимый пользователем, и передает серверу запрос на задание идентификатора маршрута, запрос на задание идентификатора маршрута, несущий в себе первый номер терминала и первый идентификатор маршрута.

В варианте осуществления, когда терминал отображает содержимое записей использования, но не отображает идентификаторы маршрута связанных с ними транспортных средств, или когда терминал отображает идентификаторы маршрута связанного с ними транспортного средства для отображаемых записей использования, но обнаруживает ошибку, пользователь может использовать терминал для проведения настроек или корректировок идентификаторов маршрутов связанных с ними транспортных средств для записей использования. В частности, когда пользователь нажимает на запись использования из числа отображаемых записей использования, которую нужно задать (т.е. первую запись использования), терминал принимает команду выбора для первой записи использования, и соответственно отображается поле ввода. Пользователю предоставляется возможность ввести идентификатор маршрута, который нужно задать (т.е. первый идентификатор маршрута), после чего пользователь нажимает кнопку подтверждения. Таким образом, терминал может получить номер терминала первой записи использования (т.е. первый номер терминала) и первый идентификатор маршрута, вводимый пользователем. Затем, терминал может передать серверу запрос на задание идентификатора маршрута, несущий в себе первый номер терминала и первый идентификатор маршрута.

Если требуется, в случае, если соответствие устанавливается в соответствии с запросом на задание идентификатора маршрута, передаваемым пользователем, сервер может действовать следующим образом: сервер принимает запрос на задание идентификатора маршрута, передаваемый терминалом, запрос на задание идентификатора маршрута, несущий в себе первый номер терминала и первый номер маршрута, определяет, исходя из принятого запроса на задание идентификатора маршрута, содержащего первый номер терминала, количество запросов на задание идентификатора маршрута, содержащего первый идентификатор маршрута, и добавляет первый номер терминала и первый идентификатор маршрута в соответствие между номерами терминалов и идентификаторами маршрута связанных с ними транспортных средств, если количество запросов превышает заранее заданное пороговое значение.

В варианте осуществления, при приеме запроса на задание идентификатора маршрута, передаваемого с терминала, сервер может анализировать запрос на задание идентификатора маршрута для получения первого номера терминала и первого идентификатора маршрута. Затем, сервер может выполнять поиск запросов на задание идентификатора маршрута, содержащих первый номер терминала из принятых запросов на задание идентификатора маршрута, а затем определяет количество запросов на задание идентификатора маршрута, содержащих первый идентификатор маршрута среди искомых запросов на задание идентификатора маршрута. Если количество равно или превышает заранее определенное пороговое значение, сервер добавляет первый номер терминала и первый идентификатор маршрута в соответствие между номерами терминалов и идентификаторами маршрута связанных с ними транспортных средств. Если количество меньше заранее определенного порогового значения, соответствие между номерами терминалов и идентификаторами маршрутов связанных с ними транспортных средств остается неизменным, а запрос на задание идентификатора маршрута сохраняется.

Если требуется, сервер может периодически обновлять соответствие между номерами терминалов и идентификаторами маршрутов связанных с ними транспортных средств. В частности, если идентификатор терминала (именуемый вторым идентификатором терминала) соответствует множеству идентификаторов маршрута, сервер может выбирать идентификатор маршрута, соответствующий запросам на задание идентификатора маршрута, чей номер максимален (именуемый вторым идентификатором маршрута), в качестве идентификатора маршрута транспортного средства, связанного с идентификатором терминала, и добавляет второй номер терминала и второй идентификатор маршрута в соответствие между номерами терминала и идентификаторами маршрута связанных с ними транспортных средств.

В ином случае, соответствие между номерами терминалов и идентификаторами маршрута связанных с ними транспортных средств также может задаваться владельцем терминала-автомата, соответствующего номеру терминала. В частности, интерфейс для отображения записей использования может быть задан посредством элемента выбора объявления. Когда владелец нажимает на элемент выбора объявления, терминал отображает интер
