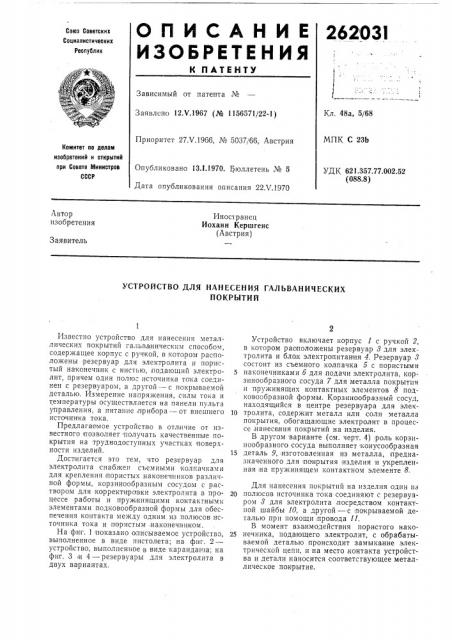

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

262 03I

Союз Советских

Социалистических

Республик

Зависимый от патента №

Кл. 48а, 5/68

Заявлено 12.Ч.1967 (№ 1156571/22-1) МПК С 23b

Приоритет 27Ч.1966, № 5037/66, Австрия

Комитет по делам изобретеиий и открытий при Совете Министров

СССР

Опубликовано 13.1.1970. Бюллетень № 5

Дата опубликования описания 22Л .1970

УДК 621.357.77.002.52 (088.8) Автор изобретения

Иностранец

Иоханн Кершгенс (Австрия) Заявитель

УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ ГАЛЬВАНИЧЕСКИХ

ПОКРЫТИЙ

Известно устройство для нанесения металлических покрытий гальва1ническим способом, содержащее корпус с ручкой, в котором расположены резервуар для электролита и пористый наконечник с кистью, .подающий электролит, причем один полюс источника тока соединен с резервуаром, а другой — с покрываемой деталью. Измерение напряжения, силы тока и температуры осуществляется на панели пульта управления, а питание прибора — от внешнего источника тока.

Предлагаемое устройство в отличие от известного позволяет получать качественные покрытия на труднодоступных участках поверхности изделий.

Достигается это тем, что резервуар для электролита снабжен съемными колпачками для крепления пористых наконечников различной формы, корзинообразным сосудом с раствором для корректировки электролита в процессе работы и пружинящими контакгными элементами подковообразной формы для обеспечения контакта между одним из полюсов источника тока и пористым, наконечником.

На фиг. 1 показано описываемое устройство, выполненное в виде пистолета; на фиг. 2— устройство, выполненное в виде карандаша; на фиг. 3 и 4 — резервуары для электролита в двух вариантах.

Устройство включает корпус I с ручкой 2, в котором расположены резервуар 3 для электролита и блок электропитания 4. Резервуар 8 состоит из съемного колпачка 5 с пористыми

5 наконечниками б для:подачи электролита, корзинообразного сосуда 7 для металла покрытия и пружинящих контактных элементов 8 подковообразной формы. Корзинообразный сосуд, находящийся в центре резервуара для элек1О тролита, содержит металл или соли металла покрытия, обогащающие электролит в процессе нанесения покрытий на изделия.

В другом варианте (см. черт. 4) роль корзинообразного сосуда выполняет конусообразная

15 деталь 9, изготовленная из металла, предназначенного для покрытия изделия и укрепленная на пружинящем контактном элементе 8.

Для нанесения покрытий на изделия один из

20 полюсов источника тока соединяют с резервуаром 8 для электролита, посредством контактной шайбы 10, а другой — с покрываемой деталью при помощи, провода 11.

В момент взаимодействия пористото нако25 нечника, подающего электролит, с обрабатываемой деталью происходит замыкание электрической цепи, и на место, контакта устройства и детали наносится соответствующее металлическое покрытие.

262031

Предмет изобретения

Устройство для нанесения гальванических покрытий, содержащее корпус с ручкой, в котором рааположены резервуар для электролита и пористый наконечник, соединен ный с одним из полюсов источника тока, отличающееся тем, что, с целью нанесения покрытий на труднодоступные учасгки поверхности пзделий, резервуар для электролита снабжен съемными колпачками для крепления, пористых наконечников различной формы, корзинообразным сосудом с раствором для корректировки электролита в процессе работы и пружинящими контактными элементами подковообразной формы для обеспечения контакта между одним из полюсов источника тока,и пористым наконечником.

262031

9-" и г. 9

Ф г,У
