Временная механизированная крепь

Временная механизированная крепь

Иллюстрации

Показать все

Реферат



26205!

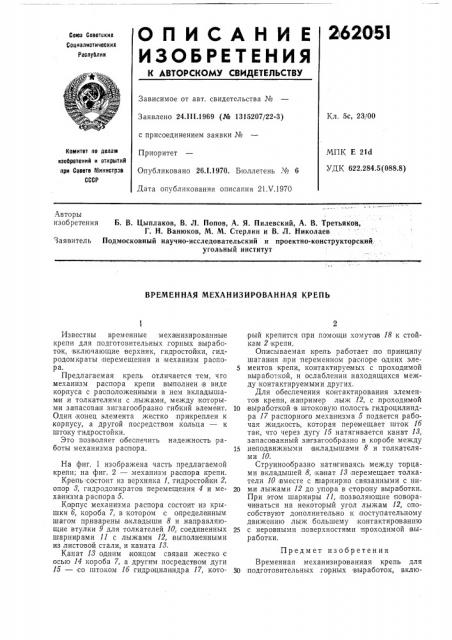

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслуолик

Зависимое от авт. свидетельства №

Кл. 5с, 23!00

Заявлено 24.III.1969 (№ 1315207/22-3) с присоединением заявки №

Приоритет

Опубликовано 26Л.1970. Бюллетень № G

Дата опубликования описания 21.V.1970

МПК E 21

УДК 622.284.5(088.8) Комитет ло делам изооретений и открытий лри Совете Министров

СССР

Авторы изобретения

Б. В. Цыплаков, В. Л. Попов, А. Я. Пилевский, А. В. Третьяков, Г. Н. Ванюков, М. М. Стерлин и В. Л. Николаев

Подмосковный научно-исследовательский и проектно-конструкторский. угольный институт

Заявитель

ВРЕМЕННАЯ МЕХАНИЗИРОВАННАЯ КРЕПЬ

Известны временные механизированные крепи для подготовительных, горных выработок, включающие верхняк, гид|ростойки, гидродом кр а ты перемещения и механизм р аопора.

Предлагаемая крепь отличается тем, что механизм распора крепи вьсполнен в виде корпуса с расположенными в нем вкладышам и и толкателями с лыжами, между которыми запасован зигзагообразно гибкий алемент.

Один конец элемента жестко, прикреплен к корпусу, а другой посредством кольца — к штоку гидростойки.

Это позволяет обеспечить надежность работы механизма раапора.

На фиг. 1 изображена часть предлагаемой крепи; на фиг. 2 —,механизм распора крепи.

Крепь состоит из верхняка 1, тидростойки 2, опор 8, гидродом кратов перемещения 4 и механизма распора 5.

Корпус механизма распора состоит из крышки б, короба 7, в котором с определенным шагом прива репы вкладыши 8 и .направляющие втулки 9 для толкателей 10, соединенных шарнирами 11 с лыжами 12, выполненными из листовой стали, и каната 13.

Канат 18 одним концом связан жестко с осью 14 короба 7, а другим посредством дуги

15 — со штоком lб гидроцилиндра 17, котоIpbIH крепится при помощи хомутов 18 к стойкам 2 крепи.

Описываемая крепь работает по принципу шагания при переменном распоре одних эле5 ментов крепи, контактирувмых с проходимой вырабо.;кой, и ослаблении находящихся между контактируемыми других.

Для обеспечения контактирования элемечтов крепи, на пример лыж 12, с .проходимой

10 выработкой в штоковую полость гидроцилиндра 17 распорного механизма 5 подается рабочая жидкость, которая перемещает шток 15 так, что через дугу 15 натягивается канат 18, запасованный зигзагообразно в коробе между

15 неподвижными вкладышами 8 и толкателями 10.

Струннообразно натягиваясь между торцами вкладышей 8, каганат 18 перемещает толкатели 10 вместе с шарнирно связанными с ни20 ми лыжами 12 до у пора в сторону выработки, При этом шарниры 11, позволяющие поворачиваться на некоторый угол лыжам 12, опособствуют дополнительно к поступательному движению лыж большему контактиро ва нию

25 с неровными поверхностями проходимой выработки.

Предмет изобретения

Временная механизированная крепь для

30 подготовительных .горных выработок, вклю262051 Риг. 1

Фиг. 2

Составитель М. Труспаа

Техред T. П. Курилко Корректор H. С. Сударенкова

Редактор T. Фадеева

Подписное

Заказ 127318 и об етений и открытий при Совете Министров СССР

ЦНИИПИ Комитета по делам изобретении шкрь

Типография, пр. Сапунова, 2

3 я верхняк гидростои ки гидродомкра ты перемещения и механизм р ,на ежности раооты .ма оаспора, последнии выполнен в механизма pàñïîðà, )ми в нем вклавиде корпуса с расположенными в и толкателями с лыжами, между,кодышами и т торыми запасован зигзагообразно г мент, один дин конец которого жестко прикреплен а — к к корпусу, а другой посредством кольца—

5 штоку гидростойки.
