262072

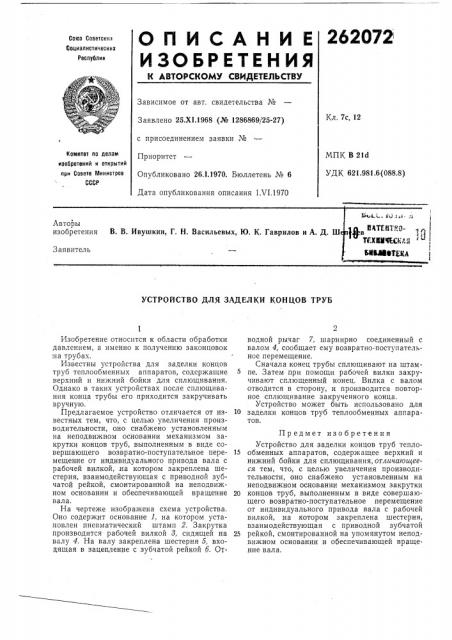

О П И С А Н И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Соеетски
Социалистических
Респу0пик
Зависимое от авт. свидетельства М
Кл. 7с, 12
Заявлено 25.XI.1968 (М 1286869/25-27) с присоединением заявки M
Приоритет
Опубликовано 26.1.1970. Бюллетень Ме 6
Дата опубликования описания 1 VI,1970
Комитет по делам
МПК В 210
УДК 621.981.6(088.8) иэобретеиий и открытий при Соеете Министрсе
СССР
УСТРОЙСТВО ДЛЯ ЗАДЕЛКИ КОНЦОВ ТРУБ
Изобретение относится к области обработки давлением, а именно к получению законцовок .на трубах.
Известны устройства для заделки концов труб теплообменных аппаратов, содержащие верхний и нижний бойки для сплющивания.
Однако в таких устройствах после сплющивания конца трубы его приходится закручивать вручную, Предлагаемое устройство отличается от известных тем, что, с целью увеличения производительности, оно снабжено установленным на неподвижном основании механизмом закрутки концов труб, выполненным в виде совершающего возвратно-поступательное перемещение от индивидуального привода вала с рабочей вилкой,,на котором закреплена шестерня, взаимодействующая с приводной зубчатой рейкой, смонтированной на неподвижном основании и обеспечивающей вращение вала.
На чертеже изображена схема устройства.
Оно содержит основание 1, на котором установлен пневматический штамп 2. Закрутка производится рабочей вилкой 8, сидящей на валу 4. На валу закреплена шестерня 5, входящая в зацецление с зубчатой рейкой б. Отводной рычаг 7, шарнирно соединенный с валом 4, сообщает ему возвратно-поступательное перемещение.
Сначала конец трубы сплющивают на штампе. Затем при помощи рабочей вилки закручивают сплющенный конец. Вилка с валом отводится в сторону, и производится повторное сплющивание закрученного конца.
Устройство может быть использовано для
10 заделки концов труб теплообменных аппаратов.
Предмет изобретения
Устройство для заделки концов труб тепло15 обменных аппаратов, содержащее верхний и нижний бойки для сплющивания, отличающееся тем, что, с целью увеличения производительности, оно снабжено установленным на неподвижном основании механизмом закрутки
20 концов труб, выполненным в виде совершающего возвратно-поступательное перемещение от индивидуального привода вала с рабочей вилкой, :на котором закреплена шестерня, взаимодействующая с приводной зубчатой
25 рейкой, смонтированной на упомянутом неподвижном основании и обеспечивающей вращение вала.
