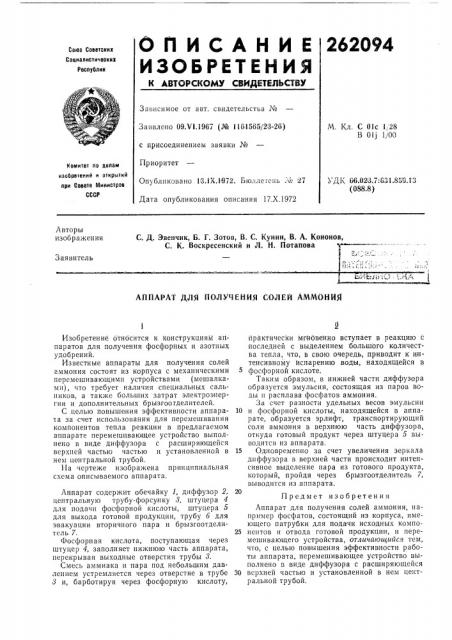

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельстьа J¹

Заявлено 09.И.1967 (№ 1161565/23-26) с присоединением заявки №

Приоритет

Опубликовано 13.ilX.1 972. Бюллетень . и 27

Дата опубликования описания 17.Х.1972

М. Кл. С Оlс 1,28

В 011 1 а

Комитет по делам изобретений и открьпий при Совете Министров

СССР

УДК 66.023.7:631.869. 1 3 (088.81

Авторы изображения

С. Д. Эвенчик, Б. Г. Зотов, В, С. Кунин, В. А. Кононов, С. К. Воскресенский и Л. Н. Потапова з.

1 - :::

Заявитель

АППАРАТ ДЛЯ ПОЛУЧЕНИЯ СОЛЕЙ АММОНИЯ

Изобретение относится к конструкциям ariпаратов для получения фосфорных и азотных удобрений.

Известные аппараты для получения солей аммония -остоят из корпуса с механическими перемешивающими устройствами (мешалкахти), что требует наличия специальных сальников, а также больших затрат электроэнергии и дополнительных брызгоогделителей.

С целью повышения эффективности аппарата за счет использования для перемешивания компонентов тепла реакции в предлагаемом аппарате перемешивающее устройство выполнено в виде диффузора с раситиряющейся верхней частью частью и установленной в нем центральной трубой.

I la чертеже изображена принципиальная схема описываемого аппарата.

Аппарат содержит обечайку 1, диффузор 2, центральную трубу-форсунку 3, штуцера 4 для подачи фосфорной кислоты, штуцера 5 для выхода готовой продукции, трубу б для эвакуации вторичного пара и брызгоотделитель 7.

Фосфорная кислота, поступающая через штуцер 4, заполняет нижнюю часть аппарата, перекрывая выходные отверстия трубы 3.

Смесь аммиака и пара под небольшим давлением устремляется через отверстие в трубе

3 и, барботируя через фосфорную кислоту, практически мгновенно вступает в реакцию с последней с выделением большого количества тепла, что, в свою очередь, приводит к интенсивному испарению, воды, находящейся в фосфорной кислоте.

Таким образом, в нижней части диффузора образуется эмульсия, состоящая из паров воды и расплава фосфатов аммония.

3а счет разности удельных весов эмульсии

10 и фосфорной кислоты, находящейся в аппарате, образуется эрлифт, транспортирующий соли аммония в верхнюю часть диффузора, откуда готовый продукт через штуцера 5 выводится из аппарата.

15 Одновременно за счет увеличения зеркала диффузора в верхней части происходит интенсивное выделение пара из готового продукта, который, пройдя через брызгоотделитель 7, выводится из аппарата.

Предмет изобретения

Аппарат для получения солей аммония, например фосфатов, состоящий из корпуса, имеющего патрубки для подачи исходных компо25 нентов и отвода готовой продукции, и перемешивающего устройства, отличаюитийся тем, что, с целью повышения эффективности работы аппарата, перемешивающее устройство выполнено в виде диффузора с расширяющейся

30 всрхней частью и установленной в нем центральной трубой.

Корректор Л. Царьков»

Редактор С. Лазарева

Заказ 3521(3 Изд. № 1460 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
