Кодирование подтверждений приема гибридного автоматического запроса на повторение в системе беспроводной связи с несколькими антеннами

Кодирование подтверждений приема гибридного автоматического запроса на повторение в системе беспроводной связи с несколькими антеннами

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ

Варианты осуществления в этом документе относятся к сетевому узлу, пользовательскому оборудованию и способам в них. В частности, варианты осуществления в этом документе относятся к кодированию подтверждений приема (ACK/NACK) гибридного автоматического запроса на повторение (HARQ) в системе беспроводной связи с несколькими антеннами.

УРОВЕНЬ ТЕХНИКИ

К долгосрочному развитию высокоскоростного пакетного доступа (HSPA) добавляется несколько новых свойств, чтобы выполнить требования, установленные Передовой международной мобильной связью (ΙΜΤ-Α). Основная цель этих новых свойств - увеличить среднюю спектральную эффективность. Одной возможной методикой для повышения спектральной эффективности нисходящей линии связи было бы введение поддержки множества входов и выходов (MIMO) с четырьмя ветвями, то есть использование вплоть до четырех передающих и приемных антенн, чтобы повысить выигрыш от пространственного мультиплексирования и предложить улучшенные возможности формирования диаграммы направленности. Использование MIMO с четырьмя ветвями в настоящее время обеспечивает вплоть до 84 Мбит/с на несущую 5 МГц для пользователей с высоким отношением сигнал-шум (SNR) и улучшает покрытие для пользователей с низким SNR.

Действующая система высокоскоростного пакетного доступа по нисходящей линии связи (HSDPA) (версия 7-10) поддерживает MIMO не более чем с двумя (2) ветвями, то есть поддерживает вплоть до двух (2) передающих антенн на сетевом узле. Для этих систем HSDPA пользовательское оборудование (UE) из зондирования канала измеряет канал и сообщает информацию о состоянии канала (CSI) в одном субкадре. Обычно этот отчет содержит индикатор качества канала (CQI), который явно указывает индикатор ранга (RI) и индикатор управления предварительным кодированием (PCI). UE отправляет этот отчет периодически для каждого субкадра, то есть для каждого интервала времени передачи (TTI).

Здесь передача отчетов использует кодовую книгу MIMO для 1-2 передающих антенн в соответствии с MIMO версии 7. Как только сетевой узел принимает этот отчет, сетевой узел предоставляет модуляцию и кодирование, количество кодов, ранг и индикатор канала предварительного кодирования каждому конкретному UE на основе метрики планировщика.

Однако при введении в систему HSPDA MIMO с четырьмя (4) ветвями, то есть вплоть до четырех (4) передающих антенн на сетевом узле, необходима новая структура канала обратной связи для отправки информации CQI/PCI сетевому узлу от UE. Причина в том, что в системе MIMO с четырьмя (4) ветвями, использующей два кодовых слова, имеется вплоть до 4 транспортных блоков информации, которые можно обработать одновременно. Также это означает, что будет вплоть до 4 ACK/NACK в сигнализации HARQ, поскольку на сетевом узле каждый транспортный блок декодируется, и применяется проверка CRC (контроль циклическим избыточным кодом).

Поскольку эту информацию нужно представить в первом временном интервале в субкадре канала сигнализации восходящей линии связи, то есть высокоскоростного выделенного физического канала управления (HS-DPCCH), нужна кодовая книга MIMO для MIMO с четырьмя (4) ветвями, чтобы представлять информацию ACK/NACK в сигнализации HARQ.

Ссылка [1] рассматривает возможность введения больших размеров транспортных блоков, чтобы было два транспортных блока в новом, более крупном транспортном блоке, и использования кодовой книги HARQ-ACK версии 7.

Ссылка [2] также кратко упоминает возможность повторного использования кодовой книги HARQ-ACK версии 7 для 2 кодовых слов, 2 процесса HARQ в исполнении HARQ для системы MIMO с четырьмя ветвями; но без упоминания, как это следует сделать.

Соответственно, существует общая потребность в эффективном способе кодирования подтверждений приема, ACK/NACK, гибридного автоматического запроса на повторение, HARQ, в системе беспроводной связи с несколькими антеннами. Это будет полезно, например, в системах MIMO и аналогичных системах связи.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Цель вариантов осуществления в этом документе - обеспечить эффективное кодирование информации HARQ-ACK/NACK и поддерживать высокую производительность системы в системе беспроводной связи с несколькими антеннами.

В соответствии с первым аспектом предоставляется способ кодирования подтверждений приема, ACK/NACK, гибридного автоматического запроса на повторение, HARQ, в системе беспроводной связи с несколькими антеннами, выполняемый пользовательским оборудованием, UE. Способ содержит этапы:

пакетирования, также называемого совместным представлением, HARQ-ACK/NACK для отправки в ответ на транспортный блок информации с HARQ-ACK/NACK для отправки в ответ на другой транспортный блок информации, когда используется более двух транспортных блоков информации; и

кодирования пакетированной информации HARQ-ACK/NACK.

Таким образом, можно эффективно представлять информацию HARQ-ACK/NACK даже для ранга выше двух, то есть когда кодируется информация HARQ-ACK/NACK более чем для двух одновременных потоков.

В соответствии со вторым аспектом предоставляется способ кодирования подтверждений приема, ACK/NACK, гибридного автоматического запроса на повторение, HARQ, для высокоскоростного выделенного физического канала управления, HS-DPCCH, в системе беспроводной связи с несколькими антеннами, выполняемый пользовательским оборудованием, UE. UE конфигурируется в режиме множества входов и выходов, MIMO, с четырьмя передающими антеннами или больше, и способ содержит этапы:

когда используется три или четыре транспортных блока:

- совместного представления ACK для второго транспортного блока и ACK для третьего транспортного блока в виде ACK; и

- совместного представления сочетания ACK-NACK, NACK-ACK и NACK-NACK для второго транспортного блока и третьего транспортного блока, соответственно, в виде NACK; а

когда используется четыре транспортных блока информации:

- совместного представления ACK для первого транспортного блока и ACK для четвертого транспортного блока в виде ACK; и

- совместного представления сочетания ACK-NACK, NACK-ACK и NACK-NACK для первого транспортного блока и четвертого транспортного блока, соответственно, в виде NACK.

В соответствии с третьим аспектом предоставляется пользовательское оборудование, UE, в системе беспроводной связи с несколькими антеннами. UE содержит схемы обработки, сконфигурированные для пакетирования или совместного представления подтверждения приема, ACK/NACK, гибридного автоматического запроса на повторение, HARQ, для отправки в ответ на транспортный блок с HARQ-ACK/NACK для отправки в ответ на другой транспортный блок, когда используется более двух транспортных блоков.

В соответствии с четвертым аспектом предоставляется пользовательское оборудование, UE, сконфигурированное для кодирования подтверждений приема, ACK/NACK, гибридного автоматического запроса на повторение, HARQ, для высокоскоростного выделенного физического канала управления, HS-DPCCH, в системе беспроводной связи с несколькими антеннами. UE конфигурируется в режиме множества входов и выходов, MIMO, с четырьмя передающими антеннами или больше.

- UE, когда используется три или четыре транспортных блока, сконфигурировано для совместного представления ACK для второго транспортного блока и ACK для третьего транспортного блока в виде ACK, и совместного представления сочетания ACK-NACK, NACK-ACK и NACK-NACK для второго транспортного блока и третьего транспортного блока, соответственно, в виде NACK.

- UE, когда используется четыре транспортных блока информации, сконфигурировано для совместного представления АСК для первого транспортного блока и ACK для четвертого транспортного блока в виде ACK, и совместного представления сочетания АСК-NACK, NACK-ACK и NACK-NACK для первого транспортного блока и четвертого транспортного блока, соответственно, в виде NACK.

В соответствии с пятым аспектом также предоставляется способ, выполняемый сетевым узлом в системе беспроводной связи с несколькими антеннами. Сетевой узел принимает пакетированную информацию HARQ-ACK/NACK по меньшей мере для двух транспортных блоков от пользовательского оборудования, UE. Способ содержит этапы:

- приема первого пакетированного ACK/NACK для второго и третьего транспортного блока, когда используется три транспортных блока; и

- приема первого пакетированного ACK/NACK для второго и третьего запланированного транспортного блока и второго пакетированного ACK/NACK для первого и четвертого транспортного блока, когда используется четыре транспортных блока.

В соответствии с шестым аспектом также предоставляется сетевой узел в системе беспроводной связи с несколькими антеннами. Сетевой узел сконфигурирован для приема пакетированной информации HARQ-ACK/NACK по меньшей мере для двух транспортных блоков от пользовательского оборудования, UE.

- Сетевой узел сконфигурирован для приема первого одиночного ACK/NACK для второго и третьего транспортного блока, когда используется три транспортных блока, и

- сетевой узел сконфигурирован для приема первого одиночного ACK/NACK для второго и третьего запланированного транспортного блока и второго одиночного ACK/NACK для первого и четвертого транспортного блока, когда используется четыре транспортных блока.

В соответствии с седьмым аспектом предоставляется компьютерная программа, сконфигурированная для кодирования, при исполнении схемой обработки, подтверждений приема, ACK/NACK, гибридного автоматического запроса на повторение, HARQ, в системе беспроводной связи с несколькими антеннами. Компьютерная программа содержит:

- код компьютерной программы, сконфигурированный для пакетирования, также называемого совместным представлением, HARQ-ACK/NACK для отправки в ответ на транспортный блок информации с HARQ-ACK/NACK для отправки в ответ на другой транспортный блок информации, когда используется более двух транспортных блоков информации; и

- код компьютерной программы, сконфигурированный для кодирования пакетированной информации HARQ-ACK/NACK.

В соответствии с восьмым аспектом предоставляется компьютерный программный продукт, воплощенный в машиночитаемом носителе, включающий в себя компьютерную программу в соответствии с седьмым аспектом.

Таким образом, можно эффективно кодировать информацию HARQ-ACK/NACK и поддерживать высокую производительность системы в системе беспроводной связи с несколькими антеннами.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Вышеупомянутые и другие свойства и преимущества вариантов осуществления станут ясны специалистам в данной области техники из нижеследующего подробного описания типовых вариантов осуществления со ссылкой на прилагаемые чертежи, на которых:

Фиг. 1 - блок-схема, иллюстрирующая варианты осуществления в телекоммуникационной системе.

Фиг. 2 - схема сигнализации, иллюстрирующая сообщения, которыми обмениваются между сетевым узлом и пользовательским оборудованием во время установления информационного вызова.

Фиг. 3 - блок-схема, иллюстрирующая структуру HS-DPCCH для одной несущей.

Фиг. 4 - таблица, иллюстрирующая кодовую книгу MIMO для 1-2 передающих антенн в соответствии с MIMO версии 7.

Фиг. 5 - блок-схема, иллюстрирующая формат временного интервала HS-DPCCH.

Фиг. 6 - блок-схема, иллюстрирующая схему передачи для отчета Типа А.

Фиг. 7А - блок-схема алгоритма, иллюстрирующая пример способа для кодирования подтверждений приема HARQ в системе беспроводной связи с несколькими антеннами в соответствии с вариантом осуществления.

Фиг. 7В - схема сигнализации, иллюстрирующая пример обратной связи HARQ-ACK/NACK для связи с рангом выше двух в соответствии с вариантом осуществления.

Фиг. 8 - блок-схема алгоритма, иллюстрирующая пример способа для кодирования подтверждений приема HARQ при передаче по восходящей линии связи к сетевому узлу в соответствии с вариантом осуществления.

Фиг. 9 - блок-схема алгоритма, иллюстрирующая конкретный пример способа для кодирования подтверждений приема HARQ для канала HS-DPCCH в системе беспроводной связи с несколькими антеннами в соответствии с вариантом осуществления.

Фиг. 10 - таблица, иллюстрирующая кодовую книгу MIMO для 1-4 передающих антенн.

Фиг. 11 - таблица, иллюстрирующая продолжение кодовой книги MIMO для 1-4 передающих антенн, показанной на фиг. 10.

Фиг. 12 - блок-схема алгоритма, иллюстрирующая пример способа, выполняемого сетевым узлом в системе беспроводной связи с несколькими антеннами в соответствии с вариантом осуществления.

Фиг. 13 - блок-схема вариантов осуществления сетевого узла.

Фиг. 14 - блок-схема вариантов осуществления пользовательского оборудования.

Фиг. 15 - блок-схема, иллюстрирующая пример компьютерной реализации в соответствии с вариантом осуществления.

Фиг. 16 - цепочка кодирования для HS-SCCH типа 4 (vremove).

Фиг. 17А - кодирование для каждого HS-DPCCH, когда UE не конфигурируется в режиме MIMO.

Фиг. 17В - кодирование для каждого HS-DPCCH, когда UE конфигурируется в режиме MIMO.

Фиг. 17С - кодирование для каждого HS-DPCCH, когда UE конфигурируется в режиме MIMO с четырьмя передающими антеннами.

Фиг. 17D - создание составного отчета PCI/CQI.

Фиг. 17Е - создание составного отчета CQI.

Фиг. 17F - создание составного отчета RI/PCI/CQI.

ПОДРОБНОЕ ОПИСАНИЕ

Фигуры для ясности представлены схематическими и упрощенными, и они лишь показывают подробности, которые существенны для понимания вариантов осуществления, тогда как другие подробности пропущены. По всему документу одинаковые номера ссылок используются для идентичных или соответствующих частей или этапов.

Для лучшего понимания может быть полезно начать с общего представления примера системы связи и примера применения к системе MIMO. Тем не менее следует понимать, что предложенная технология этим не ограничивается.

Фиг. 1 изображает телекоммуникационную систему 100, в которой можно реализовать варианты осуществления в этом документе. Сотовая система 100 связи является сетью беспроводной связи, такой как HSDPA, Система долгосрочного развития (LTE), Широкополосный множественный доступ с кодовым разделением каналов (WCDMA), сеть глобальной системы мобильной связи (GSM), любая сотовая сеть 3GPP или любая сотовая сеть либо система.

Телекоммуникационная система 100 содержит базовую станцию, которая является сетевым узлом и поэтому в этом документе называется сетевым узлом 110. Сетевой узел 110 в этом примере может быть, например, eNB, eNodeB или домашним Узлом Б, домашним eNode В, базовой фемтостанцией (BS), пико-BS или любым другим сетевым блоком, допускающим обслуживание пользовательского оборудования или устройства связи машинного типа, например пользовательского оборудования 121.

Пользовательское оборудование 121 сконфигурировано для взаимодействия в телекоммуникационной системе 102 посредством сетевого узла 110 по линии 130 радиосвязи, когда обслуживается сетевым узлом 110. Пользовательское оборудование 121 может быть, например, мобильным терминалом или беспроводным терминалом, мобильным телефоном, компьютером, например переносным компьютером, персональным цифровым помощником (PDA) или планшетным компьютером, иногда называемым планшетом, с поддержкой беспроводной связи, устройством, оборудованным беспроводным интерфейсом, например принтером или файловым запоминающим устройством, или любым другим блоком радиосети, допускающим взаимодействие по линии радиосвязи в телекоммуникационной системе.

Обзор передачи отчетов о качестве канала и процедур Узла Б для MIMO с двумя (2) ветвями в системе MIMO версии 7

Фиг. 2 показывает сообщения, которыми обмениваются между сетевым узлом 110 и UE 121 во время типичного установления информационного вызова. Пользовательское оборудование 121 может оценить канал из общего пилотного канала (CPICH) и вычислить CQI и PCI. Эта информация вместе с ACK/NACK гибридного ARQ сообщается сетевому узлу 110, используя высокоскоростной выделенный физический канал управления (HS-DPCCH). Периодичность HS-DPCCH составляет один субкадр, то есть 2 мс.

Фиг. 3 показывает структуру HS-DPCCH для одной несущей.

CQI для 2 передающих антенн вычисляется, как показано в Уравнении 1 ниже:

,

где CQI является качеством канала на отдельный уровень.

Из Уравнения 1 выше можно наблюдать, что если CQI меньше 31, то информацией о ранге является 1. Это означает, что количество уровней/потоков, которое предпочитает пользовательское оборудование, равно 1, и что в HARQ-ACK будет использоваться одиночный запланированный транспортный блок. В противном случае информацией о ранге (RI) является 2. Это означает, что количество уровней/потоков, которое предпочитает пользовательское оборудование, равно 2, и что в HARQ-ACK будет использоваться два запланированных транспортных блока.

PCI является информационными битами предварительного кодирования, выбранными в подмножестве кодовой книги, соответствующей информации о ранге.

Фиг. 4 показывает таблицу кодовой книги MIMO для 1-2 передающих антенн в соответствии с MIMO версии 7, см. ссылку [3]. Для представления ACK/NACK в MIMO с двумя (2) ветвями (то есть использующей вплоть до двух передающих антенн) в системе MIMO версии 7 эта 10-битовая кодовая книга используется, как показано таблицей из фиг. 4.

Эта кодовая книга разработана, поскольку производительность системы очень чувствительна к информации ACK/NACK. Ошибки в ее сообщении могут сильно ухудшить производительность системы. Поэтому эта кодовая книга спроектирована для максимизации расстояния Хемминга между кодовыми векторами с использованием 10-битовой обратной связи (1024 сочетания).

Как только сетевой узел 110 принимает эту информацию (то есть ACK/NACK гибридного ARQ, CQI и PCI), сетевой узел 110 после планирования выделяет пользовательскому оборудованию 121 необходимые каналообразующие коды, модуляцию и кодирование, индекс канала предварительного кодирования. Эта информация передается сетевым узлом 110 пользовательскому оборудованию 121 с использованием высокоскоростного совместно используемого канала управления (HS-SCCH). Как только пользовательское оборудование 110 обнаруживает HS-SCCH, начинается передача по нисходящей линии связи по каналу трафика данных с использованием физического совместно используемого канала нисходящей линии связи (HS-PDSCH).

Информация о качестве канала (CQI) для MIMO с четырьмя (4) ветвями с 2 кодовыми словами

Для MIMO с четырьмя (4) ветвями пользовательское оборудование 121 должно сообщать сетевому узлу 110 по каналу обратной связи следующее:

- информация ACK HARQ (10 битов),

- один CQI на кодовое слово.

Здесь предполагается два (2) кодовых слова, поскольку предложено использовать два (2) кодовых слова в стандарте для MIMO с четырьмя (4) ветвями, чтобы уменьшить служебную нагрузку сигнализации на нисходящей линии связи (DL) и восходящей линии связи (UL). Таким образом, используется два кодовых слова.

- RI, информация о ранге (2 бита).

Это указывает количество уровней/потоков, которое предпочитает пользовательское оборудование 121.

- PCI, индекс управления предварительным кодированием в RI (4 бита).

Фиг. 5 показывает структуру формата временного интервала HS-DPCCH для MIMO с четырьмя (4) ветвями. Как показано на фиг. 4, пользовательское оборудование 121 передает сетевому узлу 110 информацию ACK HARQ и информацию о предпочтительном количестве потоков RI, CQI и PCI, соответствующие тому предпочтительному количеству потоков RI.

Фиг. 6 показывает схему передачи для отчета Типа А. Для передачи отчетов Типа А используется восемь (8) информационных битов, чтобы описать информацию CQI для обоих кодовых слов, два (2) информационных бита используется для передачи информации о ранге RI, и четыре (4) информационных бита используется для описания информации PCI. Результирующий составной отчет CQI/RI/PCI кодируется сверточным кодом (11). Затем он согласуется по скорости, чтобы создать 40 кодированных битов, то есть выполняется исключение (12). После этого он расширяется (13) с коэффициентом расширения спектра (SF), равным 128.

Фиг. 7А - блок-схема алгоритма, иллюстрирующая пример способа для кодирования подтверждений приема HARQ в системе беспроводной связи с несколькими антеннами в соответствии с вариантом осуществления.

- Этап S1 заключает в себе пакетирование, также называемое совместным представлением, HARQ-ACK/NACK для отправки в ответ на транспортный блок информации с HARQ-ACK/NACK для отправки в ответ на другой транспортный блок информации, когда используется более двух транспортных блоков информации.

- Этап S2 заключает в себе кодирование пакетированной информации HARQ-ACK/NACK.

Это соответствует рангу выше двух, означая, что количество потоков для связи больше двух. Каждый из рассматриваемых транспортных блоков принадлежит соответствующему потоку. Как схематически проиллюстрировано на схеме сигнализации из фиг. 7В, транспортные блоки одновременно передаются "параллельно" от сетевого узла и, соответственно, принимаются посредством UE, которое затем формирует информацию обратной связи ACK/NACK HARQ, связанную с транспортными блоками.

В этом смысле предложенная технология позволяет эффективно представлять информацию HARQ-ACK/NACK даже для ранга выше двух, то есть когда кодируется информация HARQ-ACK/NACK более чем для двух одновременных потоков.

Соответственно, посредством предложенной технологии можно поддерживать высокую производительность системы в системе беспроводной связи с несколькими антеннами даже при использовании ранга три или выше.

Фиг. 8 - блок-схема алгоритма, иллюстрирующая пример способа для кодирования подтверждений приема HARQ при передаче по восходящей линии связи к сетевому узлу в соответствии с вариантом осуществления.

- Этап S11 заключает в себе пакетирование, также называемое совместным представлением, HARQ-ACK/NACK для отправки в ответ на транспортный блок информации с HARQ-ACK/NACK для отправки в ответ на другой транспортный блок информации, когда используется более двух транспортных блоков информации.

- Этап S12 заключает в себе кодирование пакетированной информации HARQ-ACK/NACK.

- Этап S13 заключает в себе передачу кодированной пакетированной информации HARQ-ACK/NACK при передаче по восходящей линии связи к сетевому узлу.

В качестве примера передача по восходящей линии связи может выполняться по высокоскоростному выделенному физическому каналу управления, HS-DPCCH.

В качестве примера пользовательское оборудование конфигурируется в режиме множества входов и выходов, MIMO, с четырьмя передающими антеннами или больше. В этом смысле способ предпочтительно выполняется, чтобы добиться кодирования для системы MIMO с четырьмя ветвями, где одновременно могут обрабатываться вплоть до 4 транспортных блоков информации.

С помощью пакетирования HARQ-ACK/NACK для отправки в ответ на транспортный блок информации с HARQ-ACK/NACK для отправки в ответ на другой транспортный блок информации авторы изобретения поняли, что можно кодировать пакетированную информацию HARQ-ACK/NACK с использованием существующей кодовой книги MIMO. Преимущество этого исполнения в том, что можно повторно использовать кодовую книгу, которая дает максимальное расстояние Хемминга.

В качестве примера существующая кодовая книга MIMO является существующей кодовой книгой MIMO для HARQ-ACK не более чем с двумя передающими антеннами, то есть вплоть до двух запланированных транспортных блоков.

В конкретном примере ACK/NACK для второго транспортного блока информации пакетируется с ACK/NACK для третьего транспортного блока информации, когда используется три или четыре транспортных блока информации, что соответствует рангу три или четыре.

Например, ACK/NACK для второго транспортного блока информации можно пакетировать с ACK/NACK для третьего транспортного блока информации в виде первого одиночного ACK/NACK, которое кодируется в соответствии с ответом на столбец второго или вторичного транспортного блока в существующей кодовой книге MIMO для 1-2 передающих антенн в соответствии с MIMO версии 7.

В частности, как схематически проиллюстрировано на фиг. 9, ACK для второго транспортного блока информации и ACK для третьего транспортного блока информации можно совместно представлять или пакетировать в виде ACK на этапе S21, а сочетание ACK-NACK, NACK-ACK и NACK-NACK для второго транспортного блока информации и третьего транспортного блока информации соответственно можно совместно представлять или пакетировать в виде NACK на этапе S22.

К тому же ACK/NACK для первого транспортного блока информации можно пакетировать с ACK/NACK для четвертого транспортного блока информации, когда используется четыре транспортных блока информации, что соответствует рангу четыре.

Например, ACK/NACK для первого транспортного блока информации можно пакетировать с ACK/NACK для четвертого транспортного блока информации в виде второго одиночного ACK/NACK, которое кодируется в соответствии с ответом на столбец первого или первичного транспортного блока в существующей кодовой книге MIMO для 1-2 передающих антенн в соответствии с MIMO версии 7.

В частности, как схематически проиллюстрировано на фиг. 9, ACK для первого транспортного блока информации и ACK для четвертого транспортного блока информации можно совместно представлять или пакетировать в виде ACK на этапе S31, а сочетание ACK-NACK, NACK-ACK и NACK-NACK для первого транспортного блока информации и четвертого транспортного блока информации соответственно можно совместно представлять или пакетировать в виде NACK на этапе S32.

Конкретный вариант осуществления, показанный на фиг. 9, особенно полезен для кодирования подтверждений приема, ACK/NACK, гибридного автоматического запроса на повторение, HARQ, для высокоскоростного выделенного физического канала управления, HS-DPCCH, в системе беспроводной связи с несколькими антеннами, где UE конфигурируется в режиме множества входов и выходов, MIMO, с четырьмя передающими антеннами или больше.

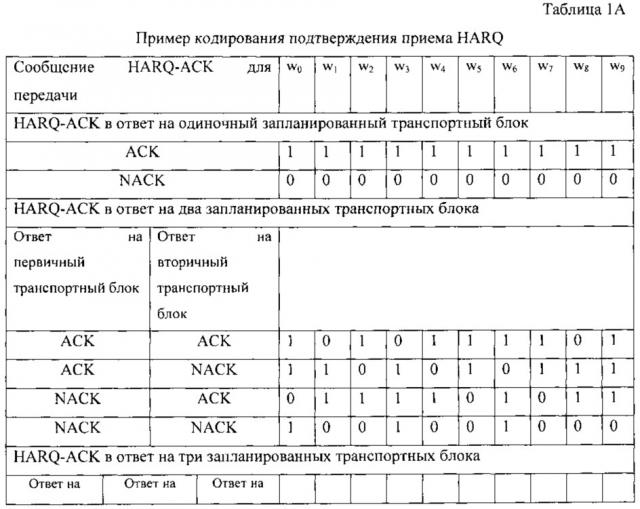

В соответствии с конкретным примером сообщение подтверждения приема HARQ кодируется 10 битами, обозначенными w₀, w₁, … w₉, как показано в следующей таблице 1А:

В предпочтительном примере, который объяснялся ранее применительно к фиг. 9, когда используется три или четыре транспортных блока информации, ACK для второго транспортного блока информации и ACK для третьего транспортного блока информации совместно представляются или пакетируются в виде ACK, а сочетание ACK-NACK, NACK-ACK и NACK-NACK для второго транспортного блока информации и третьего транспортного блока информации, соответственно, совместно представляется или пакетируется в виде NACK. Когда используется четыре транспортных блока информации, ACK для первого транспортного блока информации и ACK для четвертого транспортного блока информации совместно представляются или пакетируются в виде ACK, а сочетание ACK-NACK, NACK-ACK и NACK-NACK для первого транспортного блока информации и четвертого транспортного блока информации, соответственно, совместно представляется или пакетируется в виде NACK. В этом особенно выгодном случае таблицу 1А выше можно представить в следующем эквивалентном виде в таблице 1В:

В качестве примера система беспроводной связи с несколькими антеннами может быть системой высокоскоростного пакетного доступа по нисходящей линии связи, HSDPA.

Пример - Кодовая книга HARQ для системы MIMO с четырьмя (4) ветвями

Как видно, поскольку для системы MIMO с четырьмя (4) ветвями рекомендуется использовать такое же количество битов, как и в MIMO версии 7, то есть 10 битов, предпочтительно следует использовать кодовую книгу MIMO версии 7 (которая показана на фиг. 4).

Однако в системе MIMO с четырьмя (4) ветвями пользовательское оборудование 121 может одновременно декодировать вплоть до 4 транспортных блоков. Поскольку всю эту информацию нужно вместить в 10 битов, нужно использовать кодовую книгу HARQ для отображения 4 ACK/NACK, то есть по одному для каждого транспортного блока, в 10 битов. Пример такой кодовой книги HARQ, соответствующий изложенным выше таблицам, показан на фиг. 10, 11.

Фиг. 10, 11 показывают таблицу кодовой книги MIMO для 1-4 передающих антенн. Таблица иллюстрирует один способ для представления вплоть до 4 ACK/NACK в 10-битовом кодовом слове, как требуется системой MIMO с четырьмя (4) ветвями.

Желательно добиться кодирования для системы MIMO с четырьмя (4) ветвями для отображения 4 ACK/NACK в 10 битов, что также эффективно в плане максимизации расстояния Хемминга между любыми кодовыми словами в ней.

В соответствии с вариантом осуществления эта цель достигается с помощью способа и соответствующего пользовательского оборудования для кодирования подтверждений приема, ACK/NACK, гибридного автоматического запроса на повторение, HARQ, при передаче по восходящей линии связи к сетевому узлу в системе беспроводной связи с несколькими антеннами.

Поэтому сейчас ниже будут описываться примеры вариантов осуществления способа в пользовательском оборудовании 121 для кодирования подтверждений приема, ACK/NACK, гибридного автоматического запроса на повторение, HARQ, при передаче по восходящей линии связи к сетевому узлу 110 в системе 100 беспроводной связи с несколькими антеннами.

Пользовательское оборудование 121 пакетирует HARQ-ACK/NACK для отправки в ответ на один запланированный транспортный блок информации с HARQ-ACK/NACK для отправки в ответ на другой запланированный транспортный блок информации, когда используется более двух запланированных транспортных блоков информации при передаче по нисходящей линии связи от сетевого узла 110.

В некоторых вариантах осуществления пользовательское оборудование 121 может кодировать пакетированную информацию HARQ-ACK/NACK с использованием существующей кодовой книги MIMO, например, существующей кодовой книги MIMO для HARQ-ACK не более чем с двумя (2) передающими антеннами, то есть вплоть до двух запланированных транспортных блоков, в соответствии с MIMO версии 7.

В некоторых вариантах осуществления пользовательское оборудование 121 может передать кодированную пакетированную информацию HARQ-ACK/NACK при передаче по восходящей линии связи к сетевому узлу 110.

В некоторых вариантах осуществления система 100 беспроводной связи с несколькими антеннами может быть системой HSPDA, сконфигурированной для передач MIMO с четырьмя (4) ветвями. Однако система 100 беспроводной связи с несколькими антеннами также может быть системой HSPDA, сконфигурированной для любого количества ветвей, например, передач MIMO с восемью (8) ветвями.

Также пользовательское оборудование 121 и сетевой узел 110 могут конфигурироваться для передач MIMO с четырьмя (4) ветвями или любым количеством ветвей, например, передач MIMO с восемью (8) ветвями. Таким образом, пользовательское оборудование 121 и сетевой узел 110 могут конфигурироваться в режиме MIMO с четырьмя (4) передающими антеннами или больше.

В некоторых вариантах осуществления передача по восходящей линии связи выполняется по каналу сигнализации восходящей линии связи, то есть высокоскоростному выделенному физическому каналу управления (HS-DPCCH).

Когда более двух запланированных транспортных блоков информации, используемых при передаче по нисходящей линии связи от сетевого узла 110, являются тремя (3) запланированными транспортными блоками информации, тогда информацией о ранге (RI) является три (3), то есть отчет имеет ранг три (3), и количество уровней/потоков, которое предпочитает пользовательское оборудование 121 для передачи по нисходящей линии связи, равно трем (3).

В некоторых вариантах осуществления, когда более двух запланированных транспортных блоков информации, используемых при передаче по нисходящей линии связи от сетевого узла 110, являются тремя (3) запланированными транспортными блоками информации, HARQ-ACK/NACK для отправки в ответ на второй или вторичный запланированный транспортный блок информации пакетируется с третьим или третичным запланированным транспортным блоком информации. Это означает, что ACK/NACK для второго запланированного транспортного блока информации совместно представляется, то есть пакетируется, с ACK/NACK для третьего запланированного транспортного блока информации в виде первого одиночного ACK/NACK. Первое одиночное ACK/NACK тогда можно кодировать в соответствии с ответом на столбец вторичного транспортного блока в существующей кодовой книге MIMO для 1-2 передающих антенн в соответствии с MIMO версии 7.

В этом варианте осуществления HARQ-ACK/NACK для отправки в ответ на первый или первичный запланированный транспортный блок информации может кодироваться в соответствии с ответом на столбец первичного транспортного блока в существующей кодовой книге MIMO для 1-2 передающих антенн в соответствии с MIMO версии 7.

В некоторых вариантах осуществления, например, которые проиллюстрированы на блок-схеме алгоритма из фиг. 9, ACK для второго запланированного транспортного блока информации и ACK для третьего запланированного транспортного блока информации совместно представляются или пакетируются в виде ACK (этап S21) в первом одиночном ACK/NACK. В этом варианте осуществления сочетание ACK-NACK, NACK-АСК и NACK-NACK для второго запланированного транспортного блока информации и третьего запланированного транспортного блока информации, соответственно, совместно представляется или пакетируется в виде NACK (этап S22) в первом одиночном ACK/NACK.

Когда более двух запланированных транспортных блоков информации, используемых при передаче по нисходящей линии связи от сетевого узла 110, являются четырьмя (4) запланированными транспортными блоками информации, тогда информацией о ранге (RI) является четыре (4), то есть отчет имеет ранг четыре (4), и количество уровней/потоков, которое предпочитает пользовательское оборудование для передачи по нисходящей линии связи, равно четырем (4).

В некоторых вариантах осуществления, когда более двух запланированных транспортных блоков информации, используемых при передаче по нисходящей линии связи от сетевого узла 110, являются четырьмя (4) запланированными транспортными блоками информации, HARQ-ACK/NACK для отправки в ответ на второй запланированный транспортный блок информации пакетируется с третьим запланированным транспортным блоком информации. Это означает, что ACK/NACK для второго запланированного транспортного блока информации совместно представляется, то есть пакетируется, с ACK/NACK для третьего запланированного транспортного блока информации в виде первого одиночного ACK/NACK. Первое одиночное ACK/NACK для второго запланированного транспортного блока информации и третьего запланированного транспортного блока информации тогда можно кодировать в соответствии с ответом на столбец вторичного транспортного блока в существующей кодовой книге MIMO для 1-2 передающих антенн в соответствии с MIMO версии 7.

В этом варианте осуществления HARQ-ACK/NACK для отправки в ответ на первый или первичный запланированный транспортный блок информации пакетируется с четвертым или четверичным запланированным транспортным блоком информации. Это означает, что ACK/NACK для первого запланированного транспортного блока информации совместно представляется, то есть пакетируется, с ACK/NACK для четвертого запланированного транспортного блока информации в виде второго одиночного ACK/NACK. Второе одиночное ACK/NACK для первого запланированного транспортного блока информации и четвертого запланированного транспортного блока информации тогда можно кодировать в соответствии с ответом на столбец первичного транспортного блока в существующей кодовой книге MIMO для 1-2 передающих антенн в соответствии с MIMO версии 7.

В некоторых вариантах осуществления, например, которые проиллюстрированы на блок-схеме алгоритма из фиг. 9, ACK для второго запланированного транспортного блока информации и ACK для третьего запланированного транспортного блока информации совместно представляются или пакетируются в виде ACK (этап S21) в первом одиночном ACK/NACK. В этом варианте осуществления сочетание ACK-NACK, NACK-ACK и NACK-NACK для второго запланированного транспортного блока информации и третьего запланированного транспортного блока информации, соответственно, совместно представляется или пакетируется в виде NACK (этап S22) в первом одиночном ACK/NACK.

В некоторых вариантах осуществления и аналогично вышеизложенному ACK для первого запланированного транспортного блока информации и ACK для четвертого запланированного транспортного блока информации совместно представляются или пакетируются в виде ACK (этап S31) во втором одиночном ACK. В этом варианте ос
