Реферат



262I36

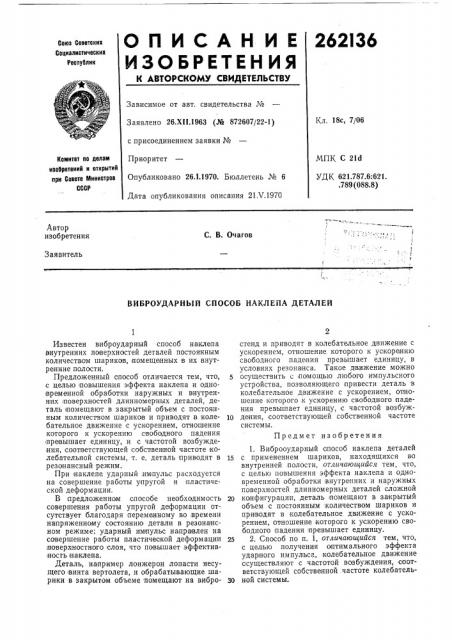

ОПИСАН ИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 26.Х11.1963 (М 872607/22-1) с присоединением заявки №

Приоритет

Опубликовано 26.1.1970. Бюллетень № 6

Дата опубликования описания 21 V,1970

Кл. 18с, 7/06

МПК С 21d

УДК 621.787.6:621. .789 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

С. В. Очагов

Заявитель

ВИБРОУДАРНЫЙ СПОСОБ НАКЛЕПА ДЕТАЛЕЙ

Известен виброударный способ наклепа внутренних поверхностей деталей постоянным количеством шариков, помещенных в их внутренние полости.

Предложенный способ отличается тем, что, с целью повышения эффекта наклепа и одно)BpBMeHH0H обработки наружных и внутренних поверхностей длинномерных деталей, деталь помещают в закрытый объем с постоянным количеством шариков и приводят:в колебательное движение с ускорением, отношение которого к ускорению свободного падения превышает единицу, и с частотой возбуждения, соответствующей собственной частоте колебательной системы, т. е. деталь приводят в резонансный режим.

При наклепе ударный импульс расходуется на совершение работы упругой и пластической деформации.

В предложенном способе необходимость совершения работы упругой деформации отсутствует благодаря перемвнному во времени напряженному состоянию детали в резонансном режиме: ударный им пульс направлен на совершение работы пластической деформации поверхностного .слоя, что повышает эффективность наклепа.

Деталь, например лонжерон лопасти несущего винта вертолета, и обрабатывающие шарики в закрытом объеме помещают на вибростенд и приводят в колебательное движение с ускорением, отношение которого к ускорению свободного падения превышает единицу, в условиях резонанса. Такое движение можно осуществить с помощью любого импульсного устройства, позволяющего привести деталь в колебательное движение с ускорением, отношение которого к ускорению свободного падения превышает единицу, с частотой возбужт0 дания, соответствующей собственной частоте системы.

Предмет изобретения

1. Виброоударный способ наклепа деталей

15 с применением шариков, находящихся во внутренней полости, отличающийся тем, что, с целью повышения эффекта наклепа и одновременной обработки внутренних и наружных поверхностей длинномерных деталей сложной

20 конфигурации, деталь помещают в закрытый объем с постоянным количеством шариков и при водят в колебательное движение с ускорением, отношение которого к ускорению свободного падения превышает единицу.

25 2. Способ по п. 1, отличающийся тем, что, с целью получения оптимального эффекта ударного импульса, колебательное движение ссуществляют с частотой возбуждения, соответствующей собственной частоте колебатель30 ной системы.
