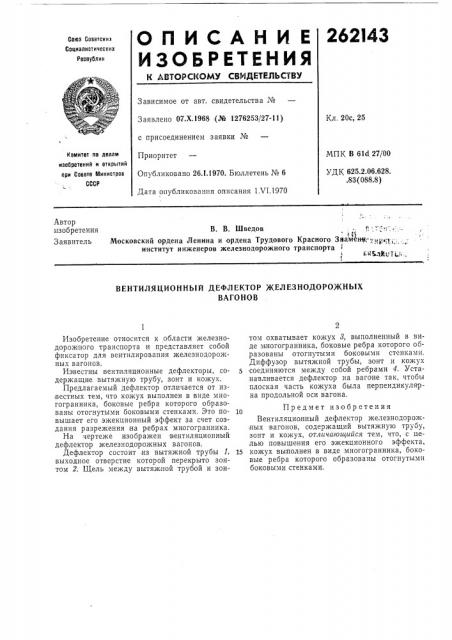

ОПИСЛНИЕ

ИЗОБРЕТЕНИЯ

K АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

Союз Ссветсних

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 07.Х.1968,(1чт 1276253/27-11) с присоединением заявки №

Приоритет

Опубликовано 26.1.1970. Бюллетень № 6

Дата опубликования описания 1.VI.1970

Кл. 20с, 25

МПК В 61с1. 27/00

УДК 625.2.06.628. .83 (088.8) Комитет по делам изобретений и открытий при Совете слинистрсв

СССР

Автор изобретения

Заявитель

В. В. Шведов о

:;Ц

Московский ордена Ленина и ордена Трудового Красного Зйаптен т;-: 1;,1" институт инженеров железнодорожного транспорта б «5qkvTi.

ВЕНТИЛЯЦИОННЫЙ ДЕФЛЕКТОР ЖЕЛЕЗНОДОРОЖНЫХ

ВАГОНОВ

Изобретение относится к области железнодорожного транспорта и представляет собой фиксатор для вентилирования железнодорожных вагонов.

Известны, вентиляционные дефлекторы, содержащие вытяжную трубу, зонт и кожух.

Предлагаемый дефлектор отличается от известных тем, что кожух выполнен в виде многогранника, боковые ребра которого образованы отогнутыми боковыми стенками. Это повышает его эжекционный эффект за счет создания разрежения .на ребрах многогранника.

На чертеже изображен вентиляционный дефлектор железнодорожных вагонов.

Дефлектор состоит .из вытяжной трубы 1, выходное отверстие которой перекрыто зонтом 2. Щель между вытяжной трубой и зонтом охватывает кожух 8, выполненный в виде многогранника, боковые ребра которого образованы отогнутыми боковыми стенками, Диффузор вытяжной трубы, зонт и кожух соединяются между собой ребрами 4. Устанавливается дефлектор на вагоне так, чтобы плоская часть кожуха была перпендикулярна продольной оси вагона.

Предмет изобретения

Вентиляционный дефлектор железнодорожных вагонов, содержащий вытяжную трубу, зонт и кожух, отличающийся тем, что, с целью повышения его эжекционного эффекта, 15 кожух выполнен в виде многогранника, боковые ребра которого образованы отогнутыми боковыми стенками.
