262663

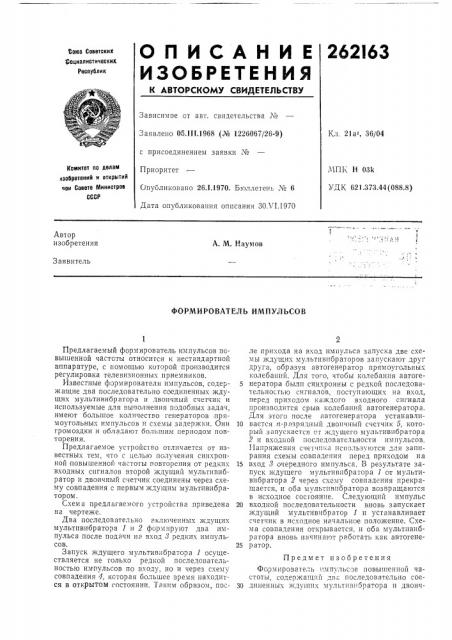

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 05.111.1968 (№ 1226067/26-9) Кл. 21а, 36/04 с присоединением заявки №

Комитет па делам изобретений N открытий пои Совета Министров

СССР

ЧПК H 03>

УД1(621.373 44(088.8) Приоритет

Опубликовано 26.1.1970. Бюллетень ¹ 6

Дата опубликования описания ЗОХ1.1970

Автор изобретения

А, М. Наумов

Заявитель

ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ

Предлагаемый формирователь импульсов повышенной частоты относится к нестандартной аппаратуре, с помощью которой производится регулировка телевизионных приемников.

Известные формирователи импульсов, содержащие два последовательно соединенных ждущих мультивибратора и двоичный счетчик и используемые для выполнения подобных задач, имеют большое количество генераторов прямоугольных импульсов и схемы задержки. Они громоздки и обладают большим периодом повторения.

Предлагаемое устройство отличается от известных тем, что с целью пслучения синхронной повышенной частоты повторения от редки.; входных сигналов второй ждущий мультивибратор и двоичный счетчик соединены через схему совпадения с первым ждущим мультивибратором, Схема предлагаемого устройства приведена н а чертеже.

Два последовательно включенных ждущих мультивибратора 1 и 2 формируют два импульса после подачи на вход 8 редких импульсов.

Запуск ждущего мультивибратсра 1 осуществляется не только редкой последовательностью импульсов по входу, но и через схему совпадения 4, которая большее время находится в открытом состоянии. 1аким образом, ïîñле прихода íà Bxîä импульса запуска две схемы ждущих мультивпбраторов запускают друг друга, сор азуя автогенер атор прям оугс.тьных колебаний. Для того, чтобы колебания автоге5 нератора были синхронны с редкой последовательностью сигналов, поступающих на вход, перед приходом каждого входного сигнала производится срыв колебаний автогенератсра.

Для этого после автогенератора устанавлн10 вается tl-разрядный двоттчнь тт счетчик 5, который запускается ст ждущего мультивибратора

2 и входной последовательности импульсов, Напряжения c÷å ÷èêà используются для запнрания схемы совпадения перед приходом на

15 вход 8 очередного импульса. В результате запуск ждущего мультивпбратора 1 ст мультивнбратора 2 через схему совпадения прекратцается, и оба мультивпбратора возвращаются в исходное cOclояние. Следующий импульс

20 входной последовательности вновь запускает ждущий мультивибратор 1 и устанавливает счетчик в исходное начальное положение. Схема совпадения открывается, и оба мультнвнбратора вновь начинают работать как автогене25 р атор.

Предмет изобретения

Фсрзтирователb i.ìïóëüñ0â повышенной частоты, содержащий два последовательно сое30 диненных ждунтих мультнвнбратора и двоич262163

Составитель T. Степакова

Техред 1. П. Курилко Корректор Л. И. Гаврилова

Редак|ор Вирко

Заказ 1053, 9 Тираж 480 Подписное

ЦНИИПИ Комите1a по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4у5

Типография, пр. Сапунова, 2 ный счетчик, отличаюи ийся тем, что, с делью получения синхронной повышенной частоты повторения от редких входных сигналов, второй ждущий мультивнбратор и двоичный счетчик через схему совпадения соединены с первым ждущим мультивибратором,
