Шунтирующее устройство в системе управления освещением без нейтрального провода

Шунтирующее устройство в системе управления освещением без нейтрального провода

Иллюстрации

Показать все

Реферат

Область техники

[0001] Настоящее изобретение относится, в целом, к ​​системе управления освещением, в которой не используется нейтральный провод, а, более конкретно, к такой системе управления освещением, в которой используются шунтирующее устройство для обеспечения потока энергии к регулирующему устройству при отключении нагрузки.

Предшествующий уровень техники

[0002] Во многих обычных осветительных устройствах используется механический настенный переключатель для включения или отключения осветительного прибора при помощи создания или разрыва электрического соединения между нагрузкой, которая включает в себя осветительный прибор, и проводом «под напряжением», подводящим питание от источника питания сети переменного тока. Соответственно, механический настенный переключатель не требует подключения к нулевому проводу сети переменного тока для включения и отключения осветительного прибора, а вместо этого имеет только входную клемму для подключения к проводу «под напряжением», который подает питание от источника питания сети переменного тока, и выходную клемму для подачи этой мощности на нагрузку, когда переключатель включает в себя осветительный прибор (по соображениям безопасности, механический настенный переключатель может также иметь провод заземления, по которому не подводится никакая мощность к настенному переключателю или нагрузке и который соединен с землей). В результате, во многих существующих зданиях, нулевой провод от сети источника питания переменного тока не предусмотрен в распределительной коробке или в другом месте, где предусмотрен механический настенный переключатель, но вместо этого предусмотрены только провод «под напряжением» и провод к нагрузке в это место (опять же, из соображений безопасности, также может быть предусмотрен и подключен к заземлению провод заземления, который не подводит никакой мощности к настенному переключателю или нагрузке).

[0003] Здесь следует понимать, что нагрузка может включать в себя один или несколько осветительных приборов, каждый из которых может включать в себя драйвер освещения и один или более источников света, таких как лампы накаливания, лампы дневного света (например, компактные люминесцентные лампы), один или несколько светоизлучающих диодов (LED). Нагрузка также может включать в себя или не включать в себя пуско-регулирующую аппаратуру.

[0004] Поскольку требования по энергосбережению стали более жесткими наряду с потребностью в интеллектуальных системах освещения, устанавливается все больше и больше электронных контроллеров, которые используют возможности электронного переключения и регулирования освещения вместо простых механических настенных переключателей в жилых и коммерческих объектах. Функционирование подобного электронного контроллера похоже на работу механического настенного переключателя, но благодаря электронной схеме внутри контроллера освещения электронный контроллер может выполнять дополнительные функции, такие как включение или выключение реле, затемнение, беспроводное соединение и т.д. Поэтому, в отличие от простого механического настенного переключателя, электронному контроллеру освещения требуется некоторое количество энергии для нормальной работы.

[0005] Тем не менее, если электронный контроллер подключен вместо механического настенного переключателя перед нагрузкой, максимальная доступная мощность для электронного контроллера определяется током утечки и характеристиками нагрузки, которая включается последовательно с электронным контроллером. В некоторых случаях, например, когда присутствует затемняющая пуско-регулирующая аппаратура, ток утечки которой очень ограничен, отсутствует достаточный ток утечки, проходящий через электронный контроллер при выключенной нагрузке, способный поддерживать нормальную работу электронного переключателя. В результате, система освещения может работать неправильно.

[0006] Фиг. 1 представляет собой монтажную схему для традиционной системы 100 управления освещением, которая иллюстрирует этот случай. Система 100 управления освещением включает в себя нагрузку 120 и электронный контроллер 130.

[0007] Нагрузка 120 может включать в себя один или несколько осветительных приборов и/или двигатель (например, для комнатного вентилятора). Осветительный прибор(ы) может включать в себя осветительные приборы, каждый из которых может включать в себя драйвер освещения и один или несколько источников света, таких как лампы накаливания, лампы дневного света (например, компактные люминесцентные лампы), один или несколько светоизлучающих диодов (LED) и т.д. Нагрузка 120 также может включать в себя или не включать в себя пуско-регулирующую аппаратуру. Нагрузка 120 имеет первую клемму нагрузки и вторую клемму нагрузки, и выполнена с возможностью получения напряжения нагрузки между первой и второй клеммами нагрузки и дополнительно выполнена с возможностью обеспечения протекания тока нагрузки между первой и второй клеммами нагрузки.

[0008] Электронный контроллер 130 имеет единственную входную клемму, подключенную через провод (например, черный провод) к первой клемме 110 питания внешнего источника 105 питания (например, от сети переменного тока), который выдаёт напряжение переменного тока между первой клеммой 110 питания и второй клеммой 112 питания (например, нейтральной клеммой). Кроме того, показан провод 112 заземления (например, зеленый провод), который соединен с землей и который не подводит никакой мощности к электронному контроллеру 130 или нагрузке 120. Электронный контроллер 130 также имеет единственную выходную клемму, которая соединена проводом (например, красным проводом) с первой клеммой нагрузки 120. Вторая клемма нагрузки 120 подключена проводом (например, нейтральным проводом, которым может быть белый провод) к нейтральной клемме 112 внешнего источника питания 105.

[0009] Когда электронный контроллер 130 находится во включенном состоянии, таким образом, чтобы подавать питание на нагрузку 120, тогда нагрузка 120 может принимать в качестве напряжения нагрузки 100% входного напряжения, подаваемого с внешнего источника 105 питания. Когда электронный контроллер 130 находится в выключенном состоянии таким образом, чтобы отключить нагрузку 120, то напряжение нагрузки на нагрузке 120 будет равно нулю.

[0010] Однако, поскольку электронный контроллер 130 представляет собой электрическое устройство, которому для работы требуется энергия, ситуация может осложниться. Когда электронный контроллер 130 находится во включенном состоянии, если напряжение нагрузки на нагрузке 120 составляет 100% входного напряжения, подаваемого с внешнего источника 105 питания, то напряжение на электронном контроллере 130 будет равно нулю, и он не смог бы оставаться во включенном состоянии надолго. Между тем, когда электронный контроллер 130 находится в выключенном состоянии, на нагрузке 120 не будет напряжения нагрузки и тока нагрузки, протекающего через нагрузку 120. Однако, это означает, что также не будет тока, или через электронный контроллер 130 будет проходить очень малый ток, поэтому он не сможет поддерживать выключенное состояние, в равной степени, если это потребует больше энергии.

[0011] Для решения этих проблем, некоторые электронные контроллеры выполнены с возможностью регулирования отрезков времени, когда они находятся во включенном и выключенном состояниях. Когда электронный контроллер находится во включенном состоянии, он будет переключаться в выключенное состояние на некоторое время (например, выключен на 2 мс из каждых 10 мс времени включения), так что в течение этого интервала электронный контроллер может получать 100% входного напряжения, подаваемого от внешнего источника 105 питания и тем самым обеспечить себя питанием. Между тем, когда электронный контроллер находится в выключенном состоянии, он поддерживает небольшой ток утечки, протекающий через нагрузку, и таким током утечки, электронный контроллер также может обеспечить себя питанием.

[0012] Но вместе с развитием технологий и все большим и большим количеством функций, таких как беспроводная связь, необходимая для управления освещением, потребляемая мощность электронного контроллера значительно увеличивается, и внутреннего тока утечки самой нагрузки не достаточно для обеспечения питания электронного контроллера, когда он находится в выключенном состоянии.

[0013] Фиг. 2 представляет собой монтажную схему другой системы 200 управления освещением, которая была представлена, чтобы попытаться решить эту проблему. Система 200 управления освещением идентична системе 100 управления освещением, за исключением того, что система 200 управления освещением включает в себя внешний конденсатор 210, включенный параллельно нагрузочным клеммам 120 нагрузки. Независимо от того находится электронный контроллер во включенном состоянии или в выключенном состоянии, внешний конденсатор 210 может обеспечить путь для тока утечки для электронного контроллера 130. Чем больше конденсатор, тем больший ток утечки может быть выдан на электронный контроллер 130 для поддержания функций, потребляющих много тока и мощности (например, прием беспроводного сигнала управления).

[0014] Однако если электронный контроллер 120 включает в себя устройство на базе двунаправленного триодного тиристора, также известное как современный регулятор света, то внешний конденсатор 210 может вызвать серьезные повреждения двунаправленного триодного тиристора в смысле огромного броска тока в каждом цикле. Кроме того, внешний конденсатор 210 вызовет смещение фазы напряжения и тока на стороне нагрузки, делая неконтролируемой фазовую отсечку операции затемнения из-под контроля.

[0015] Таким образом, было бы желательно обеспечить систему управления освещением, которая сможет обеспечить необходимый ток утечки в контроллере, когда контроллер находится в выключенном состоянии и отключает нагрузку, питание на которую подается от контроллера.

КРАТКОЕ ИЗЛОЖЕНИЕ СУЩЕСТВА ИЗОБРЕТЕНИЯ

[0016] Настоящее изобретение относится к обладающим признаками изобретения способам и устройствам для подачи необходимого тока утечки к контроллеру, когда контроллер находится в выключенном состоянии и отключает нагрузку, питание на которую подается от контроллера.

[0017] Как правило, в одном аспекте система содержит: электронный контроллер и шунтирующее устройство. Электронный контроллер с единственной входной клеммой, подключенной к первой клемме питания внешнего источника питания, который выдает напряжение переменного тока между своей первой клеммой питания и второй клеммой питания, и одной выходной клеммой, соединенной с первой клеммой нагрузки, которая включает в себя, по меньшей мере, один источник света, и которая имеет первую нагрузочную клемму и вторую нагрузочную клемму, причем вторая нагрузочная клемма подключена ко второй клемме питания внешнего источника питания, и в которой нагрузка выполнена с возможностью приема напряжения нагрузки между первой и второй клеммами нагрузки и дополнительно выполненной с возможностью пропускания тока нагрузки между первой и второй клеммами нагрузки, причем электронный контроллер выполнен с возможностью управления по меньшей мере, одним из напряжения нагрузки и током нагрузки таким образом, чтобы избирательно подавать питание на нагрузку и отключать нагрузку. Шунтирующее устройство содержит: отводную цепь; и переключающую компоновку, выполненную с возможностью избирательно подключать отводную цепь между выходной клеммой электронного контроллера и второй клеммой питания внешнего источника питания. Когда электронный контроллер находится в выключенном состоянии, переключающая компоновка выполнена с возможностью подключения отводной цепи между выходной клеммой электронного контроллера и второй клеммой питания внешнего источника питания, для обеспечения пути тока между выходной клеммой электронного контроллера и второй клеммой питания внешнего источника питания. Когда электронный контроллер находится во включенном состоянии, переключающая компоновка выполнена с возможностью отключения отводной цепи между выходной клеммой электронного контроллера и второй клеммой питания внешнего источника питания.

[0018] В одном варианте осуществления, переключающая компоновка включает в себя: переключатель, соединенный последовательно с отводной цепью; и устройство измерения напряжения, подключенное между первой и второй клеммами нагрузки и выполненное с возможностью измерения напряжения нагрузки и замыкания переключателя для подключения отводной цепи между выходной клеммой контроллера и второй клеммой питания внешнего источника питания и обеспечения пути тока между выходной клеммой контроллера и второй клеммой питания внешнего источника питания, когда измеренное напряжение нагрузки меньше, чем пороговое напряжение, при выключенном состоянии контроллера, и управления переключателем, для размыкания переключателя с целью отсоединения отводной цепи между выходной клеммой электронного контроллера и второй клеммой питания внешнего источника питания, когда измеренное напряжение нагрузки превышает пороговое напряжение при включенном состоянии контроллера.

[0019] В другом варианте осуществления, переключающая компоновка включает в себя: переключатель, подключенный последовательно с отводной цепью; и устройство измерения тока, выполненное с возможностью измерения тока нагрузки и замыкания переключателя для подключения отводной цепи между выходной клеммой контроллера и второй клеммой питания внешнего источника питания для обеспечения пути тока между выходной клеммой контроллера и второй клеммой питания внешнего источника питания, когда измеренный ток нагрузки меньше порогового тока, а также управление переключателем для размыкания переключателя с целью отключения отводной цепи между выходной клеммой электронного контроллера и второй клеммой питания внешнего источника питания, когда измеренный ток нагрузки превышает пороговый ток.

[0020] В соответствии с одной необязательной функцией данного варианта осуществления, устройство измерения тока подсоединено между выходной клеммой электронного контроллера и первой нагрузочной клеммой.

[0021] В соответствии с другой необязательной функцией данного варианта осуществления, устройство измерения тока подключается между второй нагрузочной клеммой и второй клеммой питания внешнего источника питания.

[0022] Согласно еще одному варианту осуществления, электронный контроллер содержит схему регулятора освещения для регулировки количества энергии, подаваемой на нагрузку.

[0023] В соответствии с еще одним вариантом осуществления, электронный контроллер включает в себя беспроводной приемник, выполненный с возможностью приема беспроводного сигнала и в ответ на это, управления количеством энергии, подаваемой в нагрузку.

[0024] Согласно еще одному варианту осуществления, вторая клемма питания внешнего источника питания напрямую соединена с нагрузкой.

[0025] В соответствии с еще одним вариантом осуществления, вторая клемма питания внешнего источника питания соединена с нагрузкой через переключающую компоновку.

[0026] В соответствии с еще одним вариантом осуществления, контроллер установлен в здании в месте, где не предусматривается соединение со второй клеммой питания, и где шунтирующее устройство отделено и разнесено от контроллера на расстояние, по меньшей мере, одного фута.

[0027] Согласно еще одному варианту осуществления, когда электронный контроллер переходит из выключенного состояния во включенное состояние, переключающая компоновка выполнена с возможностью отключать отводную цепь между выходной клеммой электронного контроллера и второй клеммой питания внешнего источника питания с задержкой не менее 100 мсек.

[0028] Обычно, в другом аспекте, способ предназначен для подачи питания от внешнего источника питания, который выдает напряжение переменного тока между своей первой клеммой питания и второй клеммой питания на нагрузку, имеющую первую и вторую клеммы нагрузки, причем нагрузка выполнена с возможностью получения напряжения нагрузки между первой и второй клеммами нагрузки и дополнительно выполнена с возможностью обеспечения протекания тока нагрузки между первой и второй клеммами нагрузки, способ включает в себя: для контроллера, который выполнен с возможностью управления, по меньшей мере, одним из напряжения нагрузки и тока нагрузки, таким образом, чтобы избирательно подавать питание на нагрузку и отключить нагрузку, подключение отводной цепи между выходной клеммой контроллера и второй клеммой питания внешнего источника питания, при выключенном состоянии контроллера, причем отводная цепь обеспечивает путь тока между выходной клеммой контроллера и второй клеммой питания внешнего источника питания; и отсоединение отводной цепи между выходной клеммой контроллера и второй клеммой питания внешнего источника питания при включенном состоянии контроллера.

[0029] В одном варианте осуществления, способ дополнительно содержит: измерение напряжения нагрузки; сравнение измеренного напряжения нагрузки с пороговым напряжением; подключение отводной цепи между выходной клеммой контроллера и второй клеммой питания внешнего источника питания, когда измеренное напряжение нагрузки меньше, чем пороговое напряжение; и отсоединение отводной цепи между выходной клеммой электронного контроллера и второй клеммой питания внешнего источника питания, когда измеряемое напряжение превышает пороговое напряжение

[0030] Согласно другому варианту осуществления, способ дополнительно содержит: измерение тока, подаваемого на нагрузку; сравнение измеренного тока нагрузки с пороговым значением тока; подключение отводной цепи между выходной клеммой контроллера и второй клеммой питания внешнего источника питания, когда измеренный ток нагрузки меньше порогового значения тока; и отсоединение отводной цепи, расположенной между выходной клеммой электронного контроллера и второй клеммой питания внешнего источника питания, когда измеренный ток нагрузки превышает пороговое значение тока.

[0031] Согласно еще одному варианту осуществления, контроллер установлен в здании в месте, где не предусмотрено подключение ко второй клемме питания, и где отводная цепь отделена и разнесена от контроллера на расстояние, по меньшей мере, одного фута.

[0032] В соответствии с еще одним вариантом осуществления, отсоединение отводной цепи, расположенной между выходной клеммой контроллера и второй клеммой питания внешнего источника питания, при выключенном состоянии контроллера, включает в себя отключение отводной цепи между выходной клеммой контроллера и второй клеммой питания внешнего источника питания, при переходе контроллера из выключенного состояния во включенное состояние с задержкой в 100 мс.

[0033] Обычно, в еще одном аспекте, устройство выполнено с возможностью подключения к выходной клемме контроллера, который в свою очередь имеет единственную входную клемму, подключенную к первой клемме питания внешнего источника питания, причем внешний источник питания выводит напряжение переменного тока между своей первой клеммой питания и второй клемма питания. Устройство включает в себя: отводную цепь; и переключающую компоновку, выполненную с возможностью обнаружения того, подает ли контроллер питание нагрузку или отключает нагрузку. Переключающая компоновка выполнена с возможностью подключения отводной цепи между выходной клеммой контроллера и второй клеммой питания внешнего источника питания, при включенном состоянии контроллера, так что отводная цепь обеспечивает путь тока между выходной клеммой контроллера и второй клеммой питания внешнего источника питания. Переключающая компоновка дополнительно выполнена с возможностью отключения отводной цепи, расположенной между выходной клеммой контроллера и второй клеммой питания внешнего источника питания, при включенном состоянии контроллера.

[0034] Согласно одному варианту осуществления, переключающая компоновка включает в себя: переключатель, включенный последовательно с отводной цепью; устройство измерения напряжения, подключенное между первой и второй клеммами нагрузки и выполненное с возможностью измерения напряжения нагрузки, и, замыкания переключателя для подключения отводной цепи между выходной клеммой контроллера и второй клеммой питания внешнего источника питания для обеспечения пути тока между выходной клеммой контроллера и второй клеммой питания внешнего источника питания, когда измеренное напряжение нагрузки меньше, чем пороговое напряжение, и управления переключателем, c целью размыкания переключателя для отключения отводной цепи между выходной клеммой контроллера и второй клеммой питания внешнего источника питания, когда измеренное напряжение нагрузки превышает пороговое напряжение.

[0035] Согласно другому варианту осуществления, переключающая компоновка включает в себя: переключатель, подключенный последовательно с отводной цепью; и устройство измерения тока, выполненное с возможностью измерения тока нагрузки и замыкания переключателя для подключения отводной цепи между выходной клеммой контроллера и второй клеммой питания внешнего источника питания для обеспечения пути тока между выходной клеммой контроллера и второй клеммой питания внешнего источника питания, когда измеренный ток нагрузки меньше порогового значение тока, а также управления переключателем для размыкания переключателя с целью отключения отводной цепи, расположенной между выходной клеммой контроллера и второй клеммой питания внешнего источника питания, когда измеренный ток нагрузки превышает пороговое значение тока.

[0036] Согласно еще одному варианту осуществления, переключающая компоновка выполнена с возможностью соединения второй клеммы питания внешнего источника питания с нагрузкой, отводная цепь может включать в себя или состоять из резистора.

[0037] В соответствии с дополнительным вариантом осуществления, контроллер установлен в здании в месте, где соединение со второй клеммой питания не предусмотрено, и где шунтирующее устройство отделено и разнесено от контроллера на расстояние, по меньшей мере, одного фута.

[0038] Согласно еще одному варианту осуществления, когда электронный контроллер переходит из выключенного состояния во включенное состояние, переключающая компоновка выполнена с возможностью отключения отводной цепи между выходной клеммой контроллера и второй клеммой питания внешнего источника питания с задержкой, по меньшей мере, 100 мс.

[0039] В данном контексте для целей настоящего описания термин "светодиод" следует понимать как включающий в себя любой электролюминесцентный диод или систему другого типа на основе инжекции/слияния носителей заряда, который способен генерировать излучение в ответ на электрический сигнал. Таким образом, термин "светодиод" включает в себя, но не ограничивается, различными полупроводниковыми структурами, которые излучают свет в ответ на ток, светоизлучающими полимерами, органическими светоизлучающими диодами (OLED), электролюминесцентными полосами и тому подобным. В частности, термин "светодиод" относится к светодиодам всех типов (в том числе полупроводниковым и органическим светоизлучающим диодам), которые могут быть выполнены с возможностью генерировать излучение в одной или нескольких частях инфракрасного спектра, ультрафиолетового спектра и различных диапазонах видимого спектра (как правило, включая длины волн излучения от примерно 400 нм до примерно 700 нм). Некоторые примеры светодиодов включают в себя, но не ограничиваются, различными типами инфракрасных светодиодов, ультрафиолетовых светодиодов, красных светодиодов, синих светодиодов, зеленых светодиодов, желтых светодиодов, янтарных светодиодов, оранжевых светодиодов и белых светодиодов (которые будут обсуждаться ниже). Следует также отметить, что светодиоды могут быть выполнены с возможностью и/или управляться, генерировать излучение с различной шириной полосы частот (например, полная ширина на половине высоты, или ПШПВ) для данного спектра (например, узкую полосу пропускания, широкую полосу пропускания), а также ряд доминирующих длин волн в пределах данной общей цветовой категоризации.

[0040] Например, одна реализация светодиода, выполненного с возможностью генерации преимущественно белого света (например, белого светодиода) может включать в себя ряд интегральных схем, которые соответственно излучают в разных электролюминесцентных спектрах, которые, в сочетании, смешиваясь, образуют преимущественно белый свет. В другом варианте осуществления белый свет светодиода может быть связан с кристаллическим люминофором, который преобразует электролюминесценцию первого спектра в другой второй спектр. В одном из примеров данной реализации, электролюминесценция с относительно короткой длиной волны и узким спектром полосы пропускания "накачивает" кристаллический люминофор, который, в свою очередь, испускает излучение с большей длиной волны, имеющее несколько более широкий спектр.

[0041] Следует также понимать, что термин "светодиод" не ограничивается физическим и/или электрическим типом компоновки светодиода. Например, как уже говорилось выше, термин "светодиод" может относиться к одиночному светоизлучающему устройству, имеющему несколько интегральных схем, которые выполнены с возможностью соответственно испускать излучения разных спектров (например, которые могут быть или не быть индивидуально управляемыми. Кроме того, светодиод может быть связан с люминофором, который рассматривается как неотъемлемая часть светодиода (например, некоторых типов белых светодиодов). В общем, термин светодиод может относиться к корпусным светодиодам, бескорпусным светодиодам, светодиодам с поверхностным монтажом, монолитному блоку светодиодов, светодиодам Т-образной компоновки, светодиодам радиальной компоновки, светодиодам с блоком питания, светодиодам с некоторыми типами оболочки и/или оптическим элементом (например, рассеивателем) и т.д.

[0042] Термин "источник света" следует понимать как относящийся к любому одному или более из множества источников излучения, включая, но не ограничиваясь, светодиодными источниками (в том числе одним или несколькими светодиодами, как определено выше), источниками излучения с нитью накала (например, лампами накаливания, галогенными лампами), источниками флуоресцентного света, фосфоресцирующими источниками, источниками высокой интенсивности разряда (например, с парами натрия, парами ртути и металло-галогеновые лампы), лазерами, другими видами электролюминесцентных источников, пиро-люминесцентных источников (например, пламенем), свече-люминесцентными источниками (например, газовыми фонарями, источниками излучения с углеродной дугой), фото-люминесцентными источниками (например, газовыми разрядными источниками), катодными люминесцентными источниками, использующими электронное насыщение, гальвано-люминесцентными источниками, кристалло-люминесцентными источниками, кинескопно-люминесцентными источниками, термо-люминесцентными источниками, триболюминесцентными источниками, сонолюминесцентными источниками, радиолюминесцентными источниками и люминесцентными полимерами.

[0043] "Драйвер освещения" используется здесь для обозначения устройства, которое подает электропитание на один или более источников света в формате, вызывающем испускание света источниками света. В частности, драйвер освещения может получать электропитание в одном виде (например, питание от сети переменного тока; фиксированное напряжение постоянного тока и т.д.) и подавать питание в другом виде, который адаптирован к требованиям источник(ов) света (например, светодиодного источника(ов) света), которыми он управляет.

[0044] Термин "модуль освещения" используется здесь для обозначения модуля, который может включать в себя монтажную плату (например, печатную плату) с одним или несколькими источниками света, установленными на ней, а также одним или несколькими связанными электронными компонентами, такими как датчики, источники тока и т.д., и который выполнен с возможностью подключения к драйверу освещения. Такие модули освещения могут быть подключены в слоты светильника, или материнской платы, на которой может быть предусмотрен драйвер освещения. Термин "светодиодный модуль" используется здесь для обозначения модуля, который может включать в себя монтажную плату (например, печатную плату), имеющую один или более светодиодов установленных на ней, а также один или более соответствующих электронных компонентов, таких как датчики, источники тока и т.д., и которые выполнены с возможностью подключения к драйверу освещения. Такие модули освещения могут быть подключены в слоты в светильника, или материнской платы, на которой может быть предусмотрен драйвер освещения.

[0045] Термин "осветительный прибор" используется здесь для обозначения устройства, включающего в себя один или более источников света одного или разных типов. Данный осветительный прибор может обладать любым из различных монтажных механизмов для источника(ов) света, распределительной коробки/корпуса и/или электрическими и механическими соединительными устройствами. Кроме того, данный осветительный прибор может быть необязательно связан с (т.е., включать в себя, быть соединенным с и/или объединенным вместе с) другими различными компонентами (например, схемами управления; драйвером освещения), относящимися к работе источника (источников) света. "Осветительный прибор на светодиодной основе" относится к осветительному прибору, который содержит один или более источников света на базе светодиода, как описано выше, по отдельности или в комбинации с другими, не светодиодными источниками света.

[0046] Термины «светильник» и «осветительное устройство» используются здесь как взаимозаменяемые для обозначения реализации или конструкции из одного или нескольких осветительных приборов в конкретном форм-факторе, узле или комплекте, и могут быть связаны с (например, включать в себя, быть соединены с и/или объединены вместе с другими компонентами.

[0047] Термин «контроллер» используется здесь в общем, чтобы описать различные устройства, относящиеся к работе одного или нескольких источников света. Контроллер может быть реализован различными способами (например, в виде выделенного аппаратного обеспечения) для выполнения различных функций, рассмотренных выше. "Процессор" является одним из примеров контроллера, который использует один или более микропроцессоров, которые могут быть запрограммированы с помощью программного обеспечения (например, микрокода) для выполнения различных функций, рассмотренных в настоящем документе. Контроллер может быть реализован с использованием или без использования процессора, а также может быть реализован в виде комбинации специализированных аппаратных средств для выполнения некоторых функций и процессора (например, одного или более программируемых микропроцессоров и соответствующих схем) для выполнения других функций. Примеры компонентов контроллера, которые можно использовать в различных вариантах осуществления настоящего раскрытия включают в себя, но не ограничиваются, обычными микропроцессорами, специализированными интегральными схемами (ACS) и программируемыми в условиях эксплуатации вентильными матрицами (FPGA).

[0048] Следует понимать, что, когда элемент обозначается как "соединённый" или "связанный" с другим элементом, он может быть подключен непосредственно или соединен с другим элементом или же могут иметься промежуточные элементы. В противоположность этому, когда элемент обозначается как "непосредственно связанный" или "непосредственно соединенный" с другим элементом, то промежуточные элементы отсутствуют.

[0049] В соответствии с пониманием того, что заявитель может иметь собственный лексикограф, используемое здесь понятие "двухпроводное подключение" специально определяется как соединение, которое использует ровно два провода или контакта. Понятие "двухпроводное подключение", как оно используется в свете этого описания и формулы изобретения, специально не включает соединение, в котором используется три (или более) провода.

[0050] Следует понимать, что все комбинации вышеуказанных концепций и дополнительных концепций, рассмотренные более подробно ниже (при условии, что такие понятия не являются взаимно противоречащими) рассматриваются как часть предмета изобретения, раскрытого здесь. В частности, все комбинации заявленного предмета, появляющиеся в конце данного описания, рассматриваются как часть раскрытого здесь объекта изобретения. Следует также понимать, что той терминологии, которая в явной форме используется в данном описании, а также может присутствовать в любом раскрытии, включенном посредством ссылки, должно быть придано значение в соответствии с конкретными концепциями, раскрытыми здесь.

Краткое описание чертежей

[0051] На чертежах одинаковые позиции обычно относятся к одним и тем же частям повсюду на разных изображениях. Кроме того, эти чертежи не обязательно выполнены в масштабе, вместо этого, акцент обычно делается на иллюстрации принципов изобретения.

[0052] Фиг. 1 является монтажной схемой обычной системы управления освещением.

[0053] Фиг. 2 представляет собой монтажную схему для другой обычной системы управления освещением.

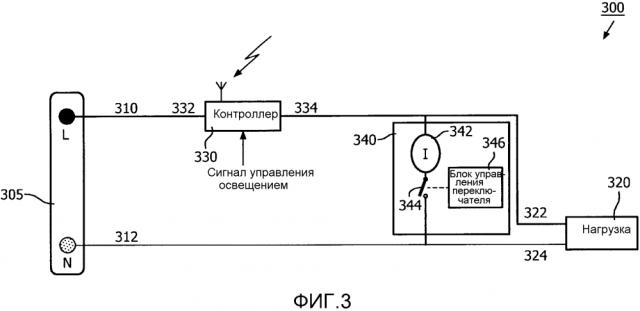

[0054] Фиг. 3 представляет собой монтажную схему одного из вариантов осуществления системы управления освещением, с контроллером, которая не использует нейтральный провод, в соответствии с изобретением.

[0055] Фиг. 4 представляет собой монтажную схему второго варианта осуществления системы управления освещением с контроллером, в которой не используется нейтральный провод, в соответствии с изобретением.

[0056] Фиг. 5 представляет собой монтажную схему третьего варианта осуществления системы управления освещением с контроллером, в которой не используется нейтральный провод, в соответствии с изобретением.

[0057] Фиг. 6 представляет собой монтажную схему четвертого варианта осуществления управления освещением, с контроллером, которая не использует нейтральный провод, в соответствии с изобретением.

Описание предпочтительных вариантов воплощения

[0058] Как описано выше, контроллер для избирательной подачи питания на нагрузку часто устанавливается в месте, где доступен только один провод или соединение только с одной клеммой питания внешнего источника питания, который подает питание на контроллер и нагрузку (т.е., нейтральный провод подводится к контроллеру). В таких реализациях отсутствует обратный путь тока от контроллера к внешнему источнику питания, кроме как через саму нагрузку. Поэтому существует потребность в создании обратного пути тока для контроллера, когда контроллер находится в выключенном состоянии, и нагрузка отключена.

[0059] Таким образом, заявитель признал и оценил, что было бы полезно, обеспечить обходной путь тока между выходной клеммой контроллера и второй клеммой питания внешнего источника питания при выключенном состоянии контроллера и отключенной нагрузке. Также было бы полезно, разъединить или отключить обходной путь тока между выходной клеммой контроллера и второй клеммой питания внешнего источника питания, когда контроллер находится во включенном состоянии и обеспечивает питание нагрузки. Это может предотвратить потерю энергии в обходном пути тока, когда контроллер находится во включенном состоянии и обеспечивает питанием нагрузку.

[0060] В свете вышеизложенного, различные варианты осуществления и реализации настоящего изобретения направлены на создание шунтирующего устройства, которое может быть подключено к выходной клемме контроллера и которое может обеспечить обходной путь тока между выходной клеммой контроллера и второй клеммой питания внешнего источника питания, когда контроллер находится в выключенном состоянии и отключает нагрузку. Другие варианты осуществления и реализации направлены на создание устройства управления освещением, которое содержит такое шунтирующее устройство. Опять ж
