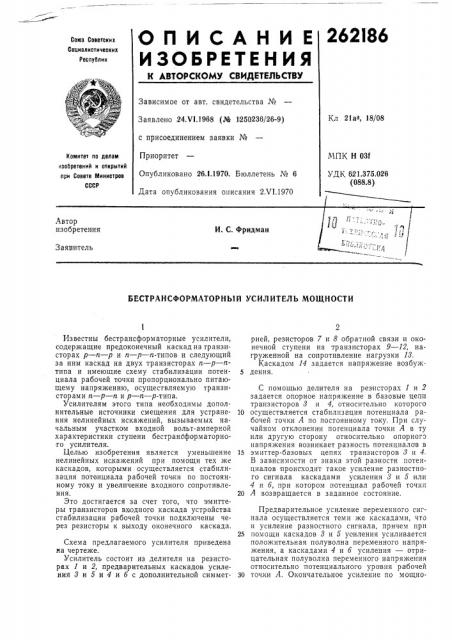

ОП И САНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 24.VI.1968 (№ 1250236/26-9) с присоединением заявки №

Приоритет

Опубликовано 26.I.1970. Бюллетень ¹ 6

Дата опубликования описания 2Л 1.1970

Кл 21а -, 18/08

МПК Н 03f

УДК 621.375.026 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

И. С. Фридман

Заявитель

БЕСТРАНСФОРМАТОРНЫИ УСИЛИТЕЛЬ МОЩНОСТИ

Известны бестрансформаторные усилители, содержащие предоконечный каскад на транзисторах р — и — р и и — р — и-типов и следующий за ним каскад на двух транзисторах и — р — итипа и имеющие схему стабилизации потенциала рабочей точки пропорционально питающему напряжению, осуществляемую транзисторами и — р — и и р — и — р-типа.

Усилителям этого типа необходимы дополнительные источники смещения для устранения нелинейных искажений, вызываемых начальным участком входной вольт-амперной характеристики ступени бестранбформаторного усилителя.

Целью изобретения является уменьшение нелинейных искажений при помощи тех же каскадов, которыми осуществляется стабилизация потвнциала рабочей точки по постоянному току и увеличение входного сопротивления.

Это достигается за счет того, что эмиттеры транзисторов входного каскада устройства стабилизации рабочей точки подключены через резисторы к выходу оконечного каскада.

Схема предлагаемого усилителя приведена на чертеже.

Усилитель состоит из делителя на резисторах 1 и 2, предварительных каскадов усиления 8 и 5 и 4 и б с дополнительной симметрией, резисторов 7 и 8 обратной связи и оконечной ступени на транзисторах 9 — 12, нагруженной на сопротивление нагрузки 18.

Каскадом 14 задается напряжение возбуж5 дения.

С помощью делителя на резисторах 1 и 2 задается опорное напряжение в базовые цепи транзисторов 8 и 4, относительно которого

10 осуществляется стабилизация потенциала рабочей точки А по постоянному току. При случайном отклонении погенциала точки А в ту или другую сторону относительно опорного напряжения возникает разность потенциалов в

15 эмиттер-базовых цепях транзисторов 8 и 4.

В зависимости от знака этой разности потенциалов происходит такое усиление разностного сигнала каскадами усиления 8 и 5 или

4 и б, при котором потенциал рабочей точки

20 А возвращается в заданное состояние.

Предварительное усиление переменного сигнала осуществляется теми же каскадами, что и усиление разностного сигнала, причем при

25 помощи каскадов 8 и 5 усиления усиливается положительная полуволна переменного напряжения, а каскадами 4 и б усиления — отрицательная полуволна переменного напряжения относительно потенциального уровня ра бочей

30 точки А. Окончательное усиление по мощно262186

Предмет изобретения

Е„

Составитель Н. Парасенчикова

Техред Л. Я. Левина Корректор В. В. Комарова

Редактор Н. Вирко

Заказ 1296/13 Тираж 500 Подписное

ЦНИИПИ Комитета по делам изобретений н открытий при Совете Министров СС< Р

Москва 7К-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2 сти осуществляется транзисторами 9 — 12.

Резисторами 7 и 8 регулируется глубина обратной связи, которая позволяет уменьшить нелинейные искажения оконечной ступени до минимума и допускает большой разброс параметров комплектующих элементов, охваченных в следящие контуры.

Усилитель может найти применение в качестве выходных ступеней усилителей ни|экой частоты.

Бестрансформаторный усилитель мощности, содержащий устройство стабилизации рабочей

5 точки на транзисторах с дополнительной симметрией, отличающийся тем, что, с целью уменьшения нелинейных искажений .и увеличения входного сопротивления, эмиттеры транзисторов входного каскада устройства стаби10 лизации рабочей точки подключены через резисторы к выходу оконечного каскада.
