Система и способ продажи продуктов через торговые автоматы

Система и способ продажи продуктов через торговые автоматы

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ

Раскрываемый в данном документе объект изобретения относится к области торговых автоматов и их работе.

УРОВЕНЬ ТЕХНИКИ

Ниже перечислены принятые во внимание ссылки, относящиеся к уровню техники для раскрываемого в данном документе объекта изобретения:

WO 2009/050710 (Hirscbain, shlomo), опубликованная 23 апреля 2009 года, раскрывает автомат с автоматизированным смешиванием напитков в стаканчике, который содержит систему распределения порошка с вращающейся опорной конструкцией, приносящей каждую емкость с порошком последовательно, в отличие от общего распределения. Автомат также предусматривает нагреватель воды с теплопроводным блоком и способ нагревания воды, основанный на предварительном расчете необходимой характеристики нагрева. Также предусматривается система выдачи свежего молока, которая обеспечивает прохождение охлажденного потока целиком из емкости в стаканчик, и наряду с этим предусматривается, что все компоненты, взаимодействующие с молоком, являются компонентами для одноразового использования. Рассмотрены дополнительные особенности, относящиеся к блоку смешивания, очищаемому с помощью вращения внутри стаканчика, конструктивно простого оборудования для транспортировки стаканчика и подъемника стаканчика с геометрической фиксацией.

Подтверждая вышеуказанные здесь ссылки, не следует делать вывод, что они в любом варианте подходят к патентоспособности раскрываемого в данном документе объекта изобретения.

КРАТКОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

В соответствии с одним аспектом объект изобретения настоящей заявки предусматривает торговый автомат, содержащий:

- два и более блока хранения, разделенные на отсеки (БХРО), каждый из которых содержит набор отсеков, сконфигурированный для размещения двух или более элементов в различных отсеках структуры, и эти элементы являются независимо доступными;

- систему извлечения, сконфигурированную для доступа по меньшей мере к одному из отсеков для извлечения по меньшей мере одного из двух или более элементов и предоставления извлеченного элемента в заданное место внутри торгового автомата, кроме его соответствующего отсека;

- блок управления, связанный с отображением элементов, указывающий на содержание и местоположение по меньшей мере одного из двух или более элементов внутри набора отсеков БХРО, и блок управления сконфигурирован для управления системой извлечения для доступа по меньшей мере к одному из двух или более ингредиентов, основываясь на отображение элементов;

при этом блок управления дополнительно сконфигурирован для:

- получения индикации расположения по меньшей мере первого пустого отсека, который не содержит элемент, по меньшей мере в первом из БХРО;

- передачи по меньшей мере первого элемента от второго отсека второго из БХРО в первый пустой отсек; и

- обновления отображения элементов с целью указать, что второй отсек пуст и что первый элемент размещен в первом отсеке.

В некоторых случаях первый БХРО является быстро доступным БХРО, который доступен в режиме ожидания торгового автомата.

В некоторых случаях первый БХРО связан с первым приоритетным опорожнением и второй БХРО связан со вторым приоритетным опорожнением, и при этом второе приоритетное опорожнение выше, чем первое приоритетное опорожнение.

В некоторых случаях блок управления дополнительно сконфигурирован для получения индикации одного или более заданных элементов внутри первого БХРО (заданные элементы отвечают предельному значению даты истечения срока возврата, указанного возле даты истечения срока одного или более заданных элементов), и переноса по меньшей мере одного заданного элемента к заданному отсеку второго БХРО.

В соответствии с другим аспектом объект изобретения настоящей заявки предусматривает торговый автомат, содержащий:

- по меньшей мере один блок хранения, разделенный на блоки (БХРО), сконфигурированный с набором отсеков для размещения двух или более элементов в разных местах набора, причем элементы являются независимо доступными, при этом допускается перемещение БХРО внутри торгового автомата, таким образом делая возможной его замену на новый БХРО;

- систему извлечения, сконфигурированную для доступа к набору отсеков для извлечения элементов из него и предоставления извлеченного элемента к заданному месту расположения внутри торгового автомата;

- блок управления, связанный с отображением элементов набора, указывающим на содержание и расположение элементов внутри набора отсека БХРО, который сконфигурирован для управления системой извлечения для доступа к различно расположенным наборам на основании отображения элементов, предусматривающего выходной сигнал, в ответ на который отображение элементов обновляется после извлечения элемента из отсека набора;

при этом блок управления дополнительно сконфигурирован для:

получения от торгового автомата данных идентификации БХРО, дающих возможность идентифицировать новый БХРО;

аутентификации нового БХРО с использованием по меньшей мере данных идентификации БХРО; и

в случае успешной аутентификации получения обновления для отображения элементов, указывающего на содержание множества отсеков нового БХРО.

В некоторых случаях блок управления дополнительно сконфигурирован для получения запроса выдачи продукта, содержащего индикационные данные типа отобранного продукта; извлечения из места расположения отображения элементов одного или более элементов, необходимых для выдачи продукта типа отобранного; выдачи продукта с использованием одних или более элементов; и обновления отображения элементов с целью указания того, что местоположение одного или более элементов является пустым.

В некоторых случаях блок управления дополнительно сконфигурирован для получения индикации того, что по меньшей мере первый отсек является пустым по меньшей мере в первом БХРО из БХРО; передачи по меньшей мере первого элемента из второго отсека второго БХРО из БХРО в первый отсек; и обновления отображения элементов с целью указания того, что второй отсек является пустым и что первый элемент расположен в первом отсеке.

В некоторых случаях блок управления дополнительно сконфигурирован для отправления отчета потребления в систему управления процессами, содержащего информацию, указывающую на использование одного или более элементов.

В некоторых случаях отчет потребления отправляется в систему управления процессами после определения того, что уровень запасов торгового автомата низкий.

В некоторых случаях отчет потребления отправляется в систему управления процессами в каждое заранее определенное временное окно.

В некоторых случаях отчет потребления отправляется в систему управления процессами после обновления отображения элементов.

В некоторых случаях отчет потребления отправляется в систему управления процессами после запроса из системы управления процессами.

В некоторых случаях запрос отправляется до визита поставщика к торговому автомату.

В некоторых случаях один или более элементов указывают приближающуюся дату окончания срока годности.

В некоторых случаях отображение элементов получено через прямую проводную связь или беспроводную связь в узком диапазоне от подходящего электронного устройства.

В некоторых случаях отображение элементов доставляется из системы управления процессами посредством глобальной вычислительной сети (ГВС).

В некоторых случаях отображение элементов зашифровано по меньшей мере во время получения и при этом данные отображения элементов расшифровываются после получения.

В некоторых случаях торговый автомат дополнительно содержит считыватель БХРО, сконфигурированный для считывания данных идентификации БХРО.

В некоторых случаях данными идентификации БХРО является идентификационный номер (ИН) БХРО.

В некоторых случаях новый БХРО связан с предназначением ИН торгового автомата, и при этом во время аутентификации блок управления сконфигурирован так, чтобы проверить, что предназначение ИН торгового автомата, связанное с новым БХРО, является идентичным по отношению к ИН торгового автомата.

В соответствии с другим аспектом объект изобретения настоящей заявки предусматривает способ повторного заполнения торгового автомата, содержащего один или более блоков хранения, разделенных на отсеки (БХРО), который включает:

получение от торгового автомата данных идентификации БХРО, дающих возможность идентифицировать новый БХРО, который содержит множество отсеков;

аутентификацию нового БХРО с использованием по меньшей мере данных идентификации БХРО; и

в случае удачной аутентификации получение отображения элемента, указывающего на содержание множества отсеков нового БХРО.

В некоторых случаях способ дополнительно включает:

получение запроса выдачи продукта, содержащего индикационные данные типа отобранного продукта;

получение от отображения элементов месторасположения одного или более элементов, необходимых для выдачи продукта отобранного типа;

выдачу продукта с использованием одного или более элементов; и

обновление отображения элементов с целью указания того, что местоположения одного или более элементов являются пустыми.

В некоторых случаях способ дополнительно включает: получение индикации о том, что по меньшей мере первый отсек пуст по меньшей мере в первом БХРО из БХРО; передачу по меньшей мере первого элемента от второго отсека второго БХРО из БХРО в первый отсек; и обновление отображения элементов с целью указания того, что второй отсек пуст и что первый элемент размещен в первом отсеке.

В некоторых случаях способ дополнительно включает отправление отчета потребления в систему управления процессами, содержащего информацию индикации использования одного или более элементов.

В некоторых случаях отчет потребления отравляют в систему управления процессами после определения того, что уровень запасов торгового автомата является низким.

В некоторых случаях отчет потребления отправляют в систему управления процессами в каждое заранее определенное временное окно.

В некоторых случаях отчет потребления отправляют в систему управления процессами после обновления отображения элементов.

В некоторых случаях отчет потребления отправляют в систему управления процессами после запроса из системы управления процессами.

В некоторых случаях запрос отправляют до визита поставщика к торговому автомату.

В некоторых случаях один или более элементов указывают приближающую дату окончания срока годности.

В некоторых случаях отображение элементов получено через прямую проводную связь или беспроводную связь в узком диапазоне от подходящего электронного устройства.

В некоторых случаях отображение элементов доставляют из системы управления процессами посредствам глобальной вычислительной сети (ГВС).

В некоторых случаях отображение элементов зашифровывают по меньшей мере во время получения, и данные отображения элементов расшифровывают после получения.

В некоторых случаях торговый автомат дополнительно содержит считыватель БХРО, сконфигурированный для считывания данных идентификации БХРО.

В некоторых случаях данные идентификации БХРО являются ИН БХРО.

В некоторых случаях новый БХРО связан с предназначением ИН торгового автомата, и при этом во время аутентификации блок управления сконфигурирован так, чтобы проверить, что предназначение ИН торгового автомата, связанного с новым БХРО, является идентичным по отношению к ИН торгового автомата.

В соответствии с другим аспектом объект изобретения настоящей заявки предусматривает способ распределения множества элементов между множеством блоков хранения, разделенных на отсеки (БХРО), который включает:

обеспечение отображения элементов, указывающее на содержание множества отсеков множества БХРО;

получение индикации того, что по меньшей мере первый отсек пустой по меньшей мере в первом из БХРО;

передачу по меньшей мере первого элемента из второго отсека второго из БХРО в первый отсек; и

обновление отображения элементов с целью указания того, что второй отсек пуст и что первый элемент размещен в первом отсеке.

В некоторых случаях первый БХРО является быстро доступным БХРО, который доступен в режиме ожидания торгового автомата.

В некоторых случаях первый БХРО связан с первым приоритетным опорожнением и второй БХРО связан со вторым приоритетным опорожнением, которое выше, чем первое приоритетное опорожнение.

В некоторых случаях блок управления дополнительно сконфигурирован для: получения индикации одного или более заданных элементов внутри первого БХРО, заданные элементы отвечают предельному значению даты истечения срока возврата, указанного возле даты окончания срока годности одного или более заданных элементов; переноса по меньшей мере одного заданного элемента к заданному отсеку второго БХРО.

В соответствии с другим аспектом объект изобретения настоящей заявки предусматривает торговый автомат, содержащий один или более блоков хранения, распределенных на отсеки (БХРО), и содержащий блок управления, сконфигурированный для:

получения от торгового автомата данных идентификации БХРО, дающих возможность идентифицировать новый БХРО, который содержит множество отсеков;

аутентификации нового БХРО, с использованием по меньшей мере некоторых данных идентификации БХРО; и

в случае успешной аутентификации получения отображения элементов, указывающего на содержание множества отсеков нового БХРО.

В некоторых случаях блок управления дополнительно сконфигурирован для: получения запроса выдачи продукта, который включает индикационные данные отобранного типа продукта; получения от отображения элементов местоположения одного или более элементов, необходимых для выдачи продукта отобранного типа; выдачи продукта, с использованием одного или более элементов; и обновления отображения элементов с целью указания того, что местоположение одного или более элементов является пустым.

В некоторых случаях блок управления дополнительно сконфигурирован для: получения индикации того, что по меньшей мере первый отсек является пустым по меньшей мере в первом БХРО из БХРО; передачи по меньшей мере первого элемента из второго отсека второго БХРО из БХРО в первый отсек; и обновления отображения элементов для указания того, что второй отсек является пустым и что первый элемент расположен в первом отсеке.

В некоторых случаях блок управления дополнительно сконфигурирован для передачи в систему управления процессами отчета потребления, который содержит информацию, указывающую на использование одного или более элементов.

В некоторых случаях отчет потребления отправляется в систему управления процессами после определения того, что уровень запасов торгового автомата низкий.

В некоторых случаях отчет потребления отправляется в систему управления процессами в каждое заранее определенное временное окно.

В некоторых случаях отчет потребления отправляется в систему управления процессами после обновления отображения элементов.

В некоторых случаях отчет потребления отправляется в систему управления процессами после запроса из системы управления процессами.

В некоторых случаях запрос отправляется до визита поставщика к торговому автомату.

В некоторых случаях один или более элементов указывают приближающуюся дату окончания срока годности.

В некоторых случаях отображение элементов получено через прямую проводную связь или беспроводную связь в узком диапазоне от подходящего электронного устройства.

В некоторых случаях отображение элементов доставляется из системы управления процессами посредством глобальной вычислительной сети (ГВС).

В некоторых случаях отображение элементов зашифровывается по меньшей мере во время получения, а данные отображения элементов расшифровываются после получения.

В некоторых случаях торговый автомат дополнительно содержит считыватель БХРО, сконфигурированный для считывания данных идентификации БХРО.

В некоторых случаях данными идентификации БХРО является ИН БХРО.

В некоторых случаях новый БХРО связан с предназначением ИН торгового автомата, и при этом во время аутентификации блок управления сконфигурирован так, чтобы проверить, что предназначение ИН торгового автомата, связанного с новым БХРО, является идентичным по отношению к ИН торгового автомата.

В соответствии с другим аспектом объект изобретения настоящей заявки предусматривает систему для распределения множества элементов между множеством блоков хранения, разделенных на отсеки (БХРО) торгового автомата, содержащую блок управления, сконфигурированный для:

- обеспечения отображения элементов, указывающего на содержание множества отсеков множества БХРО;

- получения сигнала о том, что по меньшей мере первый отсек пуст по меньшей мере в первом БХРО из БХРО;

- передачи по меньшей мере первого элемента из второго отсека второго БХРО из БХРО в первый отсек; и

- обновления отображения элементов с целью указания того, что второй отсек пуст и что первый элемент размещен в первом отсеке.

В некоторых случаях первый БХРО является БХРО, быстродоступным в режиме ожидания торгового автомата.

В некоторых случаях первый БХРО связан с первым приоритетным опорожнением и второй БХРО связан со вторым приоритетным опорожнением, которое выше, чем первое приоритетное опорожнение.

В некоторых случаях блок управления дополнительно сконфигурирован для: получения индикации одного или более заданных элементов внутри первого БХРО, и заданные элементы отвечают предельному значению даты истечения срока возврата, указанного возле конечной даты одного или более заданных элементов; перенос по меньшей мере одного заданного элемента к заданному отсеку второго БХРО.

В соответствии с одним аспектом объект изобретения настоящей заявки предусматривает торговый автомат, содержащий:

- по меньшей мере один блок хранения, разделенный на отсеки (БХРО), сконфигурированный с набором отсеков для размещения двух или более элементов в разных местах набора, которые являются доступными независимо;

- систему извлечения, сконфигурированную для доступа к отсеку набора для извлечения из него элементов и предоставления извлеченного элемента к заданному месту расположения внутри торгового автомата;

- блок управления, связанный с отображением элементов набора, которое указывает на содержание и расположение элементов внутри отсека набора БХРО, сконфигурированный для управления вышеупомянутой системой для доступа к различным местам набора на основании отображения элементов, предусматривающего выходной сигнал, в ответ на который указанное отображение элементов обновляется после извлечения элемента из отсека набора.

БХРО может быть выполнен в виде лотка, имеющего рабочую поверхность, через которую являются доступными указанные отсеки. В частности, указанные отсеки могут быть выполнены в виде полостей, впадин или отсеков, образованных в рабочей поверхности.

БХРО может дополнительно быть сформирован с боковой кромкой, имеющей канал зацепления, который сцепляет часть системы извлечения. Кроме того, БХРО может содержать множество элементов поддержки, простирающихся от противоположной стороны к рабочей поверхности и сконфигурированных для поддержки веса лотка.

Торговый автомат может содержать множество БХРО, установленных вплотную один поверх другого. В частности, зазор g между двумя соседними БХРО является недостаточным для допуска извлечения элемента из отсека набора. Таким образом, отсек набора одного или более БХРО может быть сконфигурирован для хранения множества отдельных элементов/продуктов, например кофе в капсулах, пакетов для приготовления напитков/закуски, различных добавок, связанных с приготовлением или продажей продуктов через автомат, и/или самой закуски. Дополнительные примеры могут включать различные виды молотого кофе, растворимого кофе, чая, концентрированного фруктово-ягодного сока и любого другого вида экстрактов, растворимого порошка или концентрата, используемого для приготовления горячего или холодного напитка. Однако изобретение не ограничено выдачей таких напитков и может в качестве альтернативы или дополнительно быть использовано для торговли через автомат любыми и всеми другими небольшими по размеру элементами, хранящимися в отдельно запечатанных пакетах (такими, как лекарства, игрушки, другие товары для доставки в офис).

Таким образом, обеспечивается оборудование для множества типов отдельно запакованных продуктов внутри машины, что позволяет обеспечить больше типов продуктов, чем можно, как правило, достигать с использованием торговых автоматов, основываясь на отдельных картриджах или накопителях для каждого типа продукта. Установление одного над другим устройств хранения увеличивает количество продуктов, которые могут сохраняться, пока обеспечивается доступ к любому произвольно расположенному продукту в любом месте стопки (упоминаемом как «произвольный доступ») при необходимости.

Механизм извлечения может содержать механизм подъема, сконфигурированный для сцепления БХРО и перемещения его, и устройство извлечения, сконфигурированное для размещения, прикрепления к и извлечения элемента из предварительно установленного БХРО. В частности, подъемный механизм может быть сконфигурирован, при необходимости получить доступ к БХРО, для сцепления соседнего БХРО прямо над ним и поднимания его вместе с любыми другими БХРО. расположенными на нем.

Подъемный механизм может содержать подъемную балку, имеющую крепежные штыри, выступающие и сконфигурированные для сцепления БХРО, для того чтобы поднять его. Подъемная балка может быть сконфигурирована при следующих условиях:

- отведенное положение, в котором крепежные штыри направлены так, что система извлечения свободно перемещается вдоль БХРО; и

- развернутое положение, в котором подъемная балка вращается так, что крепежные штыри сцепляются с БХРО, давая возможность подъемному механизму поднимать один или более БХРО, установленных один над другим.

Когда несколько БХРО установлены один поверх другого и необходимо иметь доступ к БХРО (i), подъемный механизм может быть сконфигурирован для сцепления БХРО (i-1), расположенного непосредственно над БХРО (i), и подъема его вместе с другими БХРО, расположенными на нем.

При подъеме вышеупомянутый подъемный механизм сконфигурирован для увеличения зазора от g к G, давая, таким образом, возможность системе извлечения получить доступ к заранее определенному отсеку набору. Для этой цели торговый автомат может содержать корпус, вмещающий все эти компоненты и сконструированный так, что создается пространственный зазор, больший, чем G, между самым верхним БХРО и верхней стенкой корпуса.

Механизм извлечения может быть представлен автоматической штангой, шарнирно прикрепленной к системе извлечения. Автоматическая штанга может содержать дальний конец, встроенный в элемент крепления, сконфигурированный для прикрепления заданного элемента отсека набора. Автоматическая штанга может содержать первую штангу и вторую штангу, прикрепленные одна к другой так, что дальний конец второй штанги способен принимать любые положения вдоль БХРО. В соответствии с одним примером элемент крепления может быть чашечным присосом.

Торговый автомат может дополнительно содержать станцию обработки и систему извлечения, сконфигурированную для предоставления извлеченного элемента к указанной станции обработки. Кроме того, торговый автомат дополнительно может содержать станцию доставки, сконфигурированную для предоставления приготовленного продукта от станции обработки к пользователю автомата.

В соответствии с другим аспектом настоящая заявка предусматривает способ работы торгового автомата, который содержит:

- получение входного сигнала, указывающего на извлечение запрашиваемого элемента;

- идентификацию местоположения элемента внутри отсека набора, основываясь на отображении элементов;

- доставление системы извлечения к соответствующему БХРО и извлечение из него элемента; и

- доставку элемента в нужное место внутри торгового автомата.

Хотя это не ограничено такими использованиями, хранение и произвольный доступ устройства вышеописанного торгового автомата могут подтверждать полезность в контексте торговых автоматов для напитков, использующих ингредиенты в капсулах с одинаковым размером и формой продуктов, что позволяет весьма компактное хранение. Капсулы необязательно могут упорядоченно сортироваться с использованием лотка (например, один лоток на каждый тип капсулы) или с использованием суб-участков лотка, отведенных для заданного типа капсулы. Расположение различных видов капсул может быть записано в отображении, сохраняемом в накопителе данных компьютеризированного блока управления автомата, давая возможность случайно или произвольно располагать капсулы, или сортировать положения капсул в соответствии с любым заданным критерием. Компьютеризированный блок управления хранит отображение, где каждый продукт находится в настоящее время, как правило, в виде номера лотка и позиции на лотке. До начала активной выдачи система предпочтительно консолидирует продукты на меньших лотках, делая пустые лотки доступными для удаления и замены вновь доставленными полными лотками. Блок управления динамически обновляет отображения расположений продуктов на протяжении этого процесса, отслеживая положение каждого продукта.

Блок управления автомата может также отслеживать запасы и дату истечения срока годности. Избыточные нежелательные элементы или элементы, срок годности которых приближается к истечению, могут быть перенесены в «пустые» лотки для удаления из автомата во время процедуры заправки.

Кроме того, положение продуктов может быть оптимизировано для быстрого доступа. Например, блок управления может переставлять элементы на протяжении времени ожидания между операциями продажи через автомат, чтобы гарантировать, что по меньшей мере один элемент и/или множество отдельных особо популярных элементов, находятся на лотке, который находится в «режиме ожидания» состояния устройства, например на верхнем лотке, или на заданном лотке, который обычно сохраняется доступным.

Система может быть использована для многих видов продуктов питания, и необязательно целое отделение может быть охлаждено. В некоторых случаях, различные элементы обрабатываются другим способом и при необходимости могут быть доставлены к различным устройствам обработки. Например, система может предлагать капсулы различных собственников от разных фирм с различными типоразмерами и требующие различных технологических устройств. В качестве дополнительного примера, система может иметь кофейную станцию для обработки капсул с молотым кофе, станцию порошкообразного горячего напитка для растворения порошка из капсулы для образования горячего напитка и соковую станцию для преобразования холодного сока из концентрата капсулы. Устройства для выполнения каждой отдельной из этих функций коммерчески доступны и не будут описаны здесь подробно. В каждом случае блок управления получает запрос на выдачу заданного продукта, извлекает из памяти местоположение (лоток и позицию) соответствующего элемента, активирует автоматическую систему для извлечения элемента и доставляет его к соответствующей станции обработки, а также активирует соответствующие обрабатываемые компоненты для получения необходимого продукта. Затем продукт доставляют до места выдачи, доступного для клиента, которое преимущественно может быть общим для различных технологий выдачи.

Хотя многие из вышеуказанных примеров относятся к элементам, требующим обработку перед выдачей, следует отметить, что системы настоящего изобретения могут также быть благоприятно использованы для многих типов продуктов, особенно там, где существует потребность во множестве типов или ароматов продуктов. Неограниченные дополнительные примеры применения содержат: мороженое, йогурты и другие молочные продукты, для которых является общим иметь несколько вкусов, торговых марок и/или уровней содержаний жира.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Для того чтобы лучше понять суть объекта изобретения, который раскрыт здесь, и чтобы проиллюстрировать то, как он может быть выполнен на практике, варианты осуществления будут описаны далее только с помощью не ограничивающего примера со ссылкой на прилагаемые чертежи, на которых:

На Фиг. 1А схематически представлен вид спереди торгового автомата в соответствии с раскрываемым в данном документе объектом изобретения.

На Фиг. 1В и 1С схематически представлены виды в изометрии и спереди торгового автомата, изображенного на Фиг. 1А - 1С, с его удаленной передней дверцей.

На Фиг. 2А схематически представлен вид в изометрии внутреннего механизма торгового автомата, изображенного на Фиг. 1А - 1С, с удаленным корпусом.

На Фиг. 2В схематически представлен увеличенный вид подробного изображения на Фиг. 2А.

На Фиг. 2С схематически представлен увеличенный вид подробного изображения на Фиг. 2В, иллюстрирующий автоматическую штангу, используемую в торговом автомате.

На Фиг. 2D схематически представлен вид сверху торгового автомата, изображенного на Фиг. 2А.

На Фиг. 3 схематически представлен вид в изометрии подъемного механизма, используемого в торговом автомате, изображенного на Фиг. 1А - 2D.

На Фиг. 4А и 4В схематически представлены верхний и нижний виды в изометрии БХРО, используемого в торговом автомате, изображенном на Фиг. 1А - 2D.

На Фиг. 4С схематически представлен увеличенный вид в деталях БХРО, изображенного на Фиг. 4А и 4В.

На Фиг. 4D схематически представлен вид БХРО в изометрии, изображенного на Фиг. 4А - 4С, содержащий множество элементов.

На Фиг. 5А схематически представлен изометрический вид примерных БХРО торгового автомата, изображенного на Фиг. 1А - 2D.

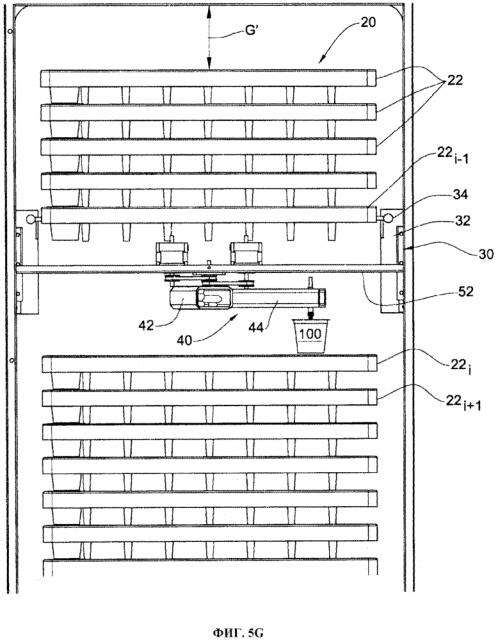

На Фиг. 5В - 5L схематически представлены виды спереди и в изометрии, демонстрирующие различные этапы работы торгового автомата, изображенного на Фиг. 1А - 2D.

На Фиг. 6А и 6В схематически представлены виды в изометрии станции обработки, используемой в торговом автомате, изображенном на Фиг. 1А - 2D.

На Фиг. 7 схематически представлена функциональная блок-схема системы управления процессами в соответствии с определенными примерами раскрываемого в данном документе объекта изобретения.

На Фиг. 8 схематически представлена функциональная блок-схема торгового автомата в соответствии с определенными примерами раскрываемого в данном документе объекта изобретения.

На Фиг. 9 изображена общая блок-схема, иллюстрирующая порядок операций, осуществляемых для обработки заданной выдачи продукта, в соответствии с определенными примерами раскрываемого в данном документе объекта изобретения.

На Фиг. 10 схематически представлена иллюстрация примеров структурных данных для хранения динамического отображения элементов.

На Фиг. 11 изображена общая блок-схема, иллюстрирующая порядок операций, осуществляемых для перестановки элементов, в соответствии с определенными примерами раскрываемого в данном документе объекта изобретения.

На Фиг. 12 изображена общая блок-схема, иллюстрирующая порядок операций, осуществляемых для обработки отчета потребления, в соответствии с определенными примерами раскрываемого в данном документе объекта изобретения.

На Фиг. 13 изображена общая блок-схема, иллюстрирующая порядок операций, осуществляемых для повторного заполнения торгового автомата, в соответствии с определенными примерами раскрываемого в данном документе объекта изобретения.

ДЕТАЛЬНОЕ ОПИСАНИЕ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ

В нижеследующем подробном описании многочисленные конкретные детали изложены для того, чтобы обеспечить полное понимание изобретения. Однако специалистам в данной области техники будет понятно, что настоящее изобретение может быть осуществлено без этих конкретных деталей. В других случаях хорошо-известные способы, этапы и компоненты не описаны подробно, чтобы не затруднять понимание настоящего изобретения.

На чертежах и в описании изложены одинаковые ссылочные позиции, указывающие на те компоненты, которые являются общими для различных вариантов осуществления или конфигураций.

Если специально не указано иное, что очевидно из следующих обсуждений, принято во внимание, что во всем описании обсуждений используются такие термины, как «получение», «аутентификация», «извлечение», «выдача», «обновление», «передача», «проверка», «обеспечение» или подобные, которые подразумевают действие и/или процессы, осуществляемые на компьютере, который управляет и/или преобразовывает данные в другие данные, причем указанные данные представлены в виде физических величин, например, таких как электронные количества, и/или указанные данные представлены в виде физических объектов. Термины «компьютер», «процессор» и «блок управления» следует широко толковать, охватывая любые виды электронных устройств, обладающих возможностью обработки данных, включая, но не ограничиваясь ими, персональный компьютер, сервер, компьютерную систему, устройство коммуникации, процессор (например, цифровой сигнальный процессор (DSP), микроконтроллер, логическую микросхему, программируемую в условиях эксплуатации (FPGA), специализированную интегральную схему (ASIC) и т.д., вычислительный модуль, содержащий любое сочетание указанное выше, любые другие электронные компьютерные устройства и/или любые их сочетания.

Операции в соответствии с идеями, описанными в данном документе, могут быть выполнены с помощью компьютера специальной конструкции для заданных целей или с помощью компьютера общего назначения, специально сконструированного для заданных целей с помощью компьютерной программы, сохраняемой в непереходном считываемом информационном носителе компьютера.

Как использовано в данном документе, определение «например», «такой как», «к примеру» и их варианты описывают неограниченные варианты осуществления раскрываемого в данном документе объекта изобретения. Ссылка в описании на «один случай», «несколько случаев», «другие случаи» или их варианты означают, что конкретная особенность, структура или характеристика, описанные в связи с вариантом(-ами) осуществления, являются включенными по меньшей мере в один вариант осуществления раскрываемого в данном документе объекта изобретения. Таким образом, появление определения «один случай», «несколько случаев», «другие случаи» или их вариантов не обязательно относится к тому же варианту(-ам) осуществления.

Принимается во внимание, что если специально не указано иное, определенные особенности раскрываемого в данном документе объекта изобретения, которые для ясности описаны в контексте отдельных вариантов реализации, также могут быть представлены в комбинации в одном варианте реализации. И наоборот, различные особенности раскрываемого в данном документе объекта изобретения, которые для ясности описаны в контексте одного варианта реализации, также могут быть представлены отдельно или в любой подходящей суб-комбинации.

В вариантах реализации раскрываемого в данном документе объекта изобретения может быть выполнено немного, много и/или различное число этапов, что изображено на Фиг. 9, 11-13. В вариантах реализации раскрываемого в данном документе объекта изобретения один или более этапов, проиллюстрированных на Фиг. 9, 11-13, могут быть выполнены в различном порядке, и/или одна или более групп этапов может быть выполнена одновременно. Фиг. 7 и 9 схематически иллюстрируют общую архитектурную систему в соответствии с вариантом реализации раскрываемого в данном документе объекта изобретения. Каждый модуль на Фиг. 7 и 8 может быть выполнен в любом сочетании программного обеспечения, аппаратного обеспечения и микропрограммного обеспечения, которое выполняет функции, как определено и объя
