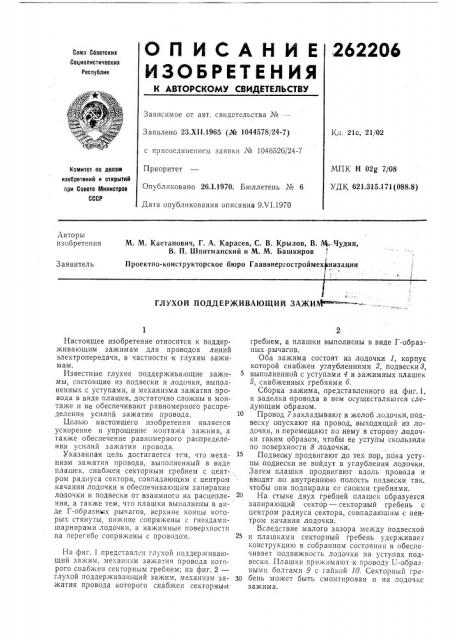

Оп ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

262206

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 23.XII.1965 (М 1044578/24-7) с присоединением заявки № 104652б/24-7

Приоритет

Опубликовано 26.1.1970. Бюллетень № 6

Дата опубликования описания 9Х1.1970

Кл, 21с, 21/02

МПК Н 02g 7!08

УДК 621.315 171(088.8) Комитет- по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

М. М. Каетанович, Г. А. Карасев, С. В. Крылов, В, 1тв;=Чудин, В, П. Шпитманский и М. М. Башкиров

Проектно-конструкторское бюро Главэнергостроймех низации

Заявитель с:.

ГЛУХОЙ ПОДДЕРЖИВАЮЩИЙ ЗАЖИ1Ф вЂ” — --- -..

Настоящее изобретение относится к поддерживающим зажимам для проводов линий электропередачи, в частности к глухим зажимам.

Известные глухие поддерживающие зажимы, состоящие из подвески и лодочки, выполненных с уступами, и механизма зажатия провода в виде плашек, достаточно сложны в монтаже и не обеспечивают равномерного распределения усилий зажатия провода.

Целью настоящего изобретения является ускорение и упрощение монтажа зажима, а также обеспечение равномерного распределения усилий зажатия провода.

Указанная цель достигается тем, что механизм зажатия провода, выполненный в виде плашек, снабжен секторным гребнем с центром радиуса сектора, совпадающим с центром качания лодочки и обеспечивающим запирание лодочки и подвески от взаимного их расцепления, а также тем, что плашки выполнены в виде Г-образных рычагов, верхние концы которых стянуты, нижние сопряжены с гнездамишарнирами лодочки, а нажимные поверхности на перегибе сопряжены с проводом.

На фиг. 1 представлеч глухой поддерживающий зажим, механизм зажатия провода которого снабжен секторным гребнем; на фиг. 2— глухой поддерживающий зажим, механизм зажатия провода которого снабжен секторным гребнем, а плашки выполнены в виде Г-образных рычагов.

Оба зажима состоят из лодочки 1, корпус которой снабжен углублениями 2, подвески 8, выполненной с уступами 4 и зажимных плашек

5, снабженных гребнями о.

Сборка зажима, представленного на фиг.1, и заделка провода в нем осуществляются следующим образом.

1о Провод 7закладывают в желоб лодочки, подвеску опускают на провод, выходящий из лодочки, и перемещают по нему в сторону лодочки таким образом, чтобы ее уступы скользили по поверхности 8 лодочки.

15 Подвеску продвигают до тех пор, пока уступы подвески не войдут в углубления лодочки.

Затем плашки продвигают вдоль провода и вводят по внутреннюю полость подвески так. чтобы они подпирали ее своими гребнями.

20 На стыке двух гребней плашек образуется запирающий сектор — секторный гребень с центром радиуса сектора, совпадающим с нентром качания лодочки.

Вследствие малого зазора между подвеской

25 и плашками секторный гребень удерживает конструкцию в собранном состоянии и обеспечивает подвижность лодочки на уступах подвески. Плашки прижимают к проводу U-образными болтами 9 с гайкой 10. Секторный гре30 бень может быть смонтирован и на лодочке зажима.

262206

Вариант зажима, представленного на фиг.2, имеет зажимные плашки в виде Г-образных рычагов. Верхние концы 11:плашек стянуты стяжным приспособлением, например болтом

12, через шайбы 18, служащие компенсацией от перекоса болта. Нижние концы плашек сопряжены с гнездами-шарнирами лодочки 14, а нажимные поверхности 15 сопряжены с проводом.

При стягивании верхних концов плашек нижние их концы опираются сопрягаемыми поверхностям и на гнезда, шарниры лодочки, а нажимные поверхности на перегибе плашек прижимают провод ко дну лодочки. Для более равномерного распределения усилий зажатия провода могут быть использованы дополнительные плашки 16.

Приведенные конструкции зажимов, имеющие шарнирность у оси провода, имеют обтекаемую форму, что дает возможность значительно уменьшить потери на корону в линии и снизить радиопомехи.

Предмет изобретения

1. Глухой поддерживающий зажим для проводов линий электропередачи, состоящий из подвески и лодочки, выполненных с уступами, и механизма зажатия провода в виде плашек, отличающийся тем, что, с целью ускорения и упрощения монтажа, механизм зажатия провода снабжен секторным гребнем с центром радиуса сектора, совпадающим с центром качания лодочки ti сбеспечивающим запирание лодочки и подвески от взаимного их расцепления.

2. Зажим по п. 1, отличающийся тем, что, с целью обеспечения равномерного распределения усилий зажатия провода, указанные плашки выполнены в виде Г-образных рычагов, верхние концы которых стянуты, нижние сопряжены с гнездами-шарнирами лодочки, а нажимные поверхности на перегибе сопряжены с проводом. Приоритет по п. 2 исчислять с 29. X I I. 1965.

262206

Фиг я
