Композиция для производства пористого заполнителя

Композиция для производства пористого заполнителя

Иллюстрации

Показать все

Реферат

Изобретение относится к области производства строительных материалов, в частности к производству пористых заполнителей на основе жидкого стекла, предназначенных для изготовления легких бетонов, а также теплоизоляционных засыпок.

Известна композиция для получения керамзита (пористого заполнителя) состава, мас.%: отходы флотации углеобогащения - 60, модифицированное жидкое стекло - 40 / Денисов Д.Ю. Использование отходов флотации углеобогащения в производстве керамзита / Д.Ю. Денисов, И.В. Ковков, В.З. Абдрахимов // Башкирский химический журнал. - 2008. - Том 15. - №2. - С. 107-109/.

Недостатком указанного состава керамической массы является относительно низкая прочность 1,7-1,9 МПа.

Известна композиция для получения водостойкого пористого заполнителя состава, мас.%: натриевое жидкое стекло - 50-70, хлорид натрия - 1-3, горелые породы с содержанием глинистой составляющей не менее 50% и потери при прокаливании не менее 16% - 22-49 /Патент №2481286 Российская Федерация, МПК С04В 14/24. Композиция для производства водостойкого пористого заполнителя /Абдрахимов В.З., Семенычев В.К., Абдрахимова Е.С., Вдовина Е.В.; заявитель и патентообладатель Самарская академия государственного и муниципального управления; заявлено 29.06.2011; опубл. 10.05.2013. Бюл. 13.

Недостатком указанного состава являются относительно низкие прочность при сжатии (2,0-2,12 МПа) и коэффициент размягчения (93-94).

Данное техническое решение принято за прототип.

Техническим результатом является повышение прочности при сжатии и коэффициента размягчения пористого заполнителя.

Указанный технический результат достигается тем, что в композицию для получения водостойкого пористого заполнителя, включающую натриевое жидкое стекло плотностью 1,41 г/см³, хлористый натрий, размолотый до размера менее 0,3 мм, и горелые породы, размолотые до прохода через сито 0,14 мм, дополнительно вводят микрокремнезем от производства ферросилиция и ферросплавов со среднем размером частиц не более 0,25 мкм с содержанием оксидов, мас.%: SiO₂ - 97,8; СаО - 1,3; MgO - 0,4; R₂O - 0,5 при следующем соотношении компонентов, мас.%:

натриевое жидкое стекло плотностью 1,41 г/см3	50-75
хлорид натрия, размолотый до размера менее 0,3 мм	1-3
горелые породы	12-34
микрокремнезем от производства ферросилиция и ферросплавов	10-15

Микрокремнезем является техногенным сырьевым материалом от производства ферросилиция и ферросплавов. Удельная поверхность микрокремнезема находится в пределах от 40000 до 60000 см²/г, средний размер частиц не более 0,25 мкм (25⋅10^-8 м). Микрокремнезем имеет низкий ТКЛР (температурный коэффициент линейного расширения) - 0,5⋅10^-6°С^-1, что повысит термостойкость пористых материалов.

Микрокремнезем от производства ферросилиция и ферросплавов представляет собой ультрадисперсный материал, состоящий из частиц сферической формы, получаемой в процессе газоочистки печей при производстве кремнийсодержащих сплавов. Основным компонентом материала является диоксид кремния аморфной модификации. Химический состав микрокремнезема от производства ферросилиция и ферросплавов представлен в таблице 1.

Горелые породы, образовавшиеся после самовозгорания горючих сланцев, использовались в качестве тонкомолотого наполнителя для получения водостойкого пористого заполнителя. Образуются горелые породы в местах добычи сланцев. Сланец, который не удалось в процессе добычи отделить от пустой породы, направляется в отвал. В терриконах при совместном хранении пустых пород и сланцев за счет повышенного количества в смешанных отвальных массах органических соединений происходит самовозгорание, которое приводит к образованию большого количества отходов – горелых пород. Горелые породы представляют собой продукт низкотемпературного обжига при самовозгорании породы (смесь глины и сланцев) в терриконах в окислительной среде. Количество горелых пород в терриконах составляет от 75 до 90% от объема отвала. Химический состав горелых пород, образовавшихся после самовозгорания горючих сланцев, представлен в таблице 1.

Горелые породы, в отличие от глинистых компонентов, хотя и содержат более 50% глинистых минералов, но не обладают пластичностью и связующей способностью.

1) В качестве жидкого стекла (связующего) использовалось товарное натриевое жидкое стекло плотностью 1,41 г/см³ (см. ГОСТ 13075-81).

2) В качестве добавки-коагулятора использовался хлорид натрия (ГОСТ 13830-97, производства ОАО «Бассоль»), размолотый до размера менее 0,3 мм.

3) В качестве тонкомолотых компонентов – горелые породы и микрокремнезем от производства ферросилиция и ферросплавов, размолотые до прохода через сито 0,14 мм.

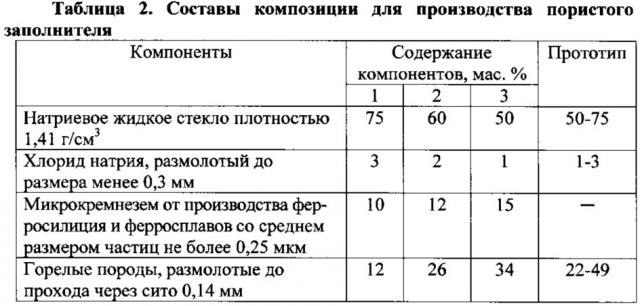

Сведения, подтверждающие возможность осуществления изобретения. Композиции (таблица 2) для производства пористого заполнителя готовили путем тщательного перемешивания всех компонентов аналогично технологии, представленной в прототипе. Получение смеси производилось в мешалке принудительного действия в следующем порядке. Сначала в мешалку загружались тонкомолотые компоненты и хлорид натрия, которые тщательно перемешивались, затем в готовую сухую смесь при включенной мешалке заливалось натриевое стекло тонкой струйкой. Перемешивание производилось до получения однородной массы, но не менее 5 минут.

Полученная смесь системой ножей разрезалась на отдельные гранулы, которые термообрабатывались при 250-300°С в печном грануляторе, вспучиваясь при этом и образуя шарообразные высокопористые гранулы. Полученные гранулы помещались в электрическую печь, разогретую до температуры 790°С, и выдерживались там 10 минут. После изотермической выдержки гранулы охлаждались при скорости охлаждения 40°С/мин. Физико-механические показатели пористого заполнителя представлены в таблице 3.

Как видно из таблицы 3, пористые заполнители из предложенных составов имеют более высокие прочность на сжатие и коэффициент размягчения, чем прототип.

Техническое решение при использование микрокремнезема от производства ферросилиция и ферросплавов в предложенных составах позволяет повысить прочность на сжатие и коэффициент размягчения пористого заполнителя.

Использование техногенного сырья при получении пористого заполнителя способствует утилизации промышленных отходов, охране окружающей среды, расширению сырьевой базы для керамических материалов.

Композиция для производства пористого заполнителя, включающая натриевое жидкое стекло плотностью 1,41 г/см³, хлорид натрия, размолотый до размера менее 0,3 мм и горелые породы, размолотые до прохода через сито 0,14 мм, дополнительно содержит микрокремнезем от производства ферросилиция и ферросплавов со средним размером частиц не более 0,25 мкм, с содержанием оксидов, мас.%: SiO₂ - 97,8; СаО - 1,3; MgO - 0,4; R₂O - 0,5 при следующем соотношении компонентов, мас.%:

натриевое жидкое стекло плотностью 1,41 г/см3	50-75
хлорид натрия, размолотый до размера менее 0,3 мм	1-3
горелые породы	12-34
микрокремнезем от производства ферросилиция и ферросплавов	10-15
