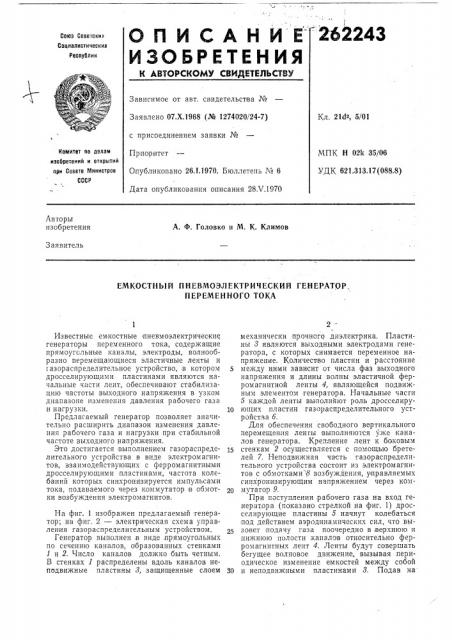

ОП И САНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

262243

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства №

Заявлено 07.Х,1968 (№ 1274020/24-7) с присоединением заявки №

Приоритет

Опубликовано 26.1.1970. Бюллетень ¹ 6

Дата опубликования описания 28Л,1970

Кл. 21d2, 5/01

Комитет по делам

МПК Н 02k 35/06

УДК 621.313.17 (088.8) изобретений и открытий при Совете Министров

СССР

Авторы изобретения

А. Ф, Головко и М, К. Климов

Заявитель

ЕМКОСТНЫ Й П Н ЕВМОЭЛ ЕКТР ИЧ ЕСКИ Й ГЕНЕРАТОР, ПЕРЕМЕННОГО ТОКА

Известные ем костные пневмоэлектрические генераторы переменного тока, содержащие прямоугольные каналы, электроды, волнообразно перемещающиеся эластичные ленты и газораспределительное устройство, в котором дросселирующими пластинами являются начальные части лент, обеспечивают стабилизацию частоты выходного напряжения в узком диапазоне изменения давления рабочего газа и нагрузки.

Предлагаемый генератор позволяет значительно расширить диапазон изменения давления рабочего газа и нагрузки при стабильной частоте вь ходного напряжения.

Это достигается выполнением газораспределительного устройства в виде электромагнитов, взаимодействующих с ферромагнитными дросселирующими пластинами, частота колебаний которых синхронизируется импульсами тока, подаваемого через коммутатор в обмотки возбуждения электромагнитов.

На фиг. 1 изображен предлагаемый генератор; на фиг. 2 — электрическая схема управления газораспределительным устройством.

Генератор выполнен в виде .прямоугольных по сечению каналов, образованных стенками

1 и 2. Число каналов должно быть четным.

В стенках 1 распределены вдоль каналов неподвижные пластины 8, защищенные слоем

2механически прочного диэлектрика. Пластины 8 являются выходными электродами генератора, с которых снимается переменное напряжение. Количество пластин и расстояние

5 между ними зависит от числа фаз выходного

YàïðÿæåíHÿ и длины волны эластичной ферромагнитной ленты 4, являющейся подвижным элементом генератора. Начальные часги

5 каждой ленты выполняют роль дросселируlO ющих пластин газораспределительного устройстзза 6.

Для обеспечения свободного вертикального перемещения ленгы выполняются уже каналов генератора. Крепление лент к боковым

15 стенкам 2 осуществляется с помощью бретелей 7. Неподвижная часть газораспределительного устройства состоит из электромагнитов с обмотками "8 возбуждения, управляемых синхронизирующим напряжением через коммутатор 9, При поступлении .рабочего газа на вход генератора (показано стрелкой на фиг. 1) дросселирующие пластины 5 начнут колебаться под действием аэродинамических сил, что вызовет подачу газа поочередно в верхнюю и нижнюю полости, каналов относительно ферромагнитных лент 4. Лснты будут совершать бегущее волновое движение. вызывая периодическое изменение емкостей между собой

30 и неподвижными пластинами 8. Подав на

3 ферромагнитные ленты 4 напряжение,возбуждения, получим на,выходных электродах переменное напряжение. Частота выходного напряжения генератора определяется частотой вынужденных колебаний дросселирующих пластин 5.

Неидентичность дросселирующих пластин и различие условий обтекания их газовым потоком не позволяют получить одинаковую частоту колебаний, что приводит к необходимости ее стабилизации.

Для стабилизации частоты выходного напряжения генератора на обмотки 8 возбуждения электромагнитов газораспределительного устройства б через коммутатор 9 подают синхронизирующее напряжение. При протекании тока по обмоткам 8 электромагнитов дросселирующие пластины 5 будут притягиваться к соответствующим стенкам газораспределительного устройства б. Если электромагнитные силы, действующие на дросселирующие пластины 5,,ïðåâûøàþò аэродинамические силы, то колебания пластин синхронизируются напряжением У„что обеспечивает

262243 стабилизацию частоты выходного напряжения при изменении давления рабочего газа и нагрузки.

Предмет изобретения

Емкостный пневмоэлектрический генератор переменного тока, содержащий прямоугольные каналы, неподвижные токосъемные электроды, подвижный якорь в виде волнообраз10 но перемешающихся эластичных лент и газораспределительное устройство, в котором дросселирующими пластинами служат начальные части указанных лент, отличающийся тем, что, с целью расширения диапазона из15 менения давления рабочего газа и нагрузки при стабильной частоте выходного напряжения генератора, ленты выполнены ферромагнитными, а газораспределительное устройство содержит электромагниты, взаимодействующие с ферромагнитными дросселирующими пластинами, частота колебаний которых синхронизируется импульсами тока, подаваемого через коммутатор в обмотки возбуждения электромагнитов.
