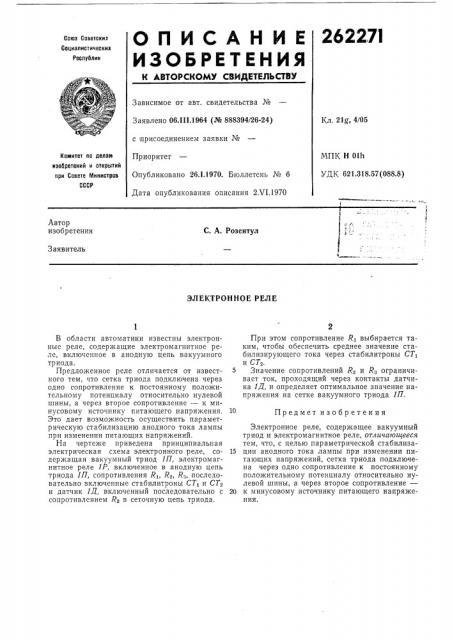

ЭЛЕКТРОННОЕ РЕЛЕ

В области автоматики известны электронные реле, содержащие электромагнитное реле, включенное в анодную цепь вакуумного триода.

Предложенное реле отличается от известного тем, что сетка триода подключена через одно сопротивление к постоянному положительному потенциалу относительно нулевой шины, а через второе сопротивление — к минусовому источнику питающего напряжения.

Это дает возможность осуществить параметрическую стабилизацию анодного тока лампы при изменении питающих напряжений.

На чертеже приведена принципиальная электрическая схема электронного реле, содержащая вакуумный триод 1П, электромагнитное реле 1Р, включенное в анодную цепь триода 1П, сопротивления Рт, Яе, R;>, последовательно включенные стабилитроны СТ, и СТ> и датчик 1Д, включенный последовательно с сопротивлением R2 в сеточную цепь триода.

При этом сопротивление Ят выбирается таким, чтобы обеспечить среднее значение стабилизирующего тока через стабилитроны СТ1 и СТз.

5 Значение сопротивлений К и R3 ограничивает ток, проходящий через контакты датчика 1Л, и определяет оптимальное значение напряжения на сетке вакуумного триода 1П.

10 Предмет изобретения

Электронное реле, содержащее вакуумный триод и электромагнитное реле, отличающееся тем, что, с целью параметрической стабилиза15 ции анодного тока лампы при изменении питающих напряжений, сетка триода подключена через одно сопротивление к постоянному положительному потенциалу относительно нулевой шины, а через второе сопротивление—

20 к минусовому источнику питающего напряжения.

262271
