Электрический садовый инструмент для уборки плодов

Электрический садовый инструмент для уборки плодов

Иллюстрации

Показать все

Реферат

Изобретение относится к сельскому хозяйству, в частности к устройствам для сбора фруктов с деревьев.

Известен секатор, используемый для обрезки ветвей деревьев и снятия плодов, включающий шарнирно соединенные режущий и противорежущий ножи, подпружиненные ручки, ограничитель хода, выполненный в виде выступа, и фиксатор (Патент РФ №2045157, МПК A01G 3/02, 1995 г.).

Известно устройство для снятия плодов, включающее рукоятку и закрепленный на ней нож (А.с. СССР, 402349, МПК A01G 3/02, 1974 г.).

Недостатком известных устройств является низкая производительность сбора плодов и неудобства его использования. Во время работы не исключено повреждение руки рабочего, поддерживающий плод.

Технической задачей изобретения является повышение производительности устройства, легкость в работе и универсальность.

Поставленная техническая задача достигается тем, что электрический садовый инструмент для уборки плодов, включающий рукоятку и закрепленный на ней нож, снабжен мини мотор-редуктором с зубчатой передачей, кольцом с эластичным рукавом, связанным с приемной емкостью с задвижкой на дне, нож выполнен в виде размещенных на осях режущего и противорежущего дисков с перехлестом 4-6 мм.

Изобретение поясняется чертежами.

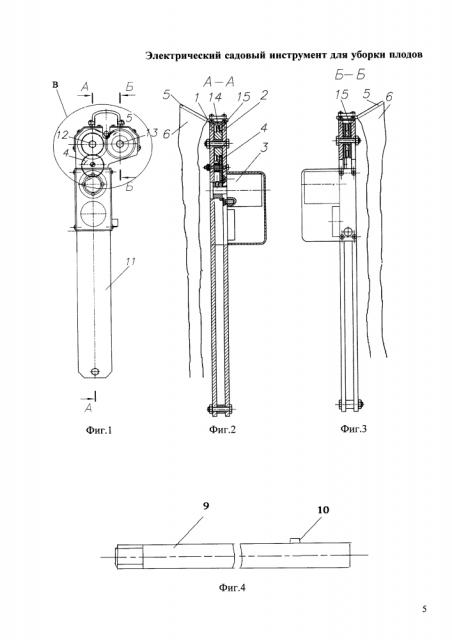

На фиг. 1 изображен электрический садовый инструмент для уборки плодов; на фиг. 2 - то же, разрез по А-А; на фиг.3 - то же, разрез по Б-Б; на фиг. 4 - шток; на фиг. 5 - узел В; фиг. 6 электрический садовый инструмент для уборки плодов в работе.

Электрический садовый инструмент для уборки плодов содержит корпус с пластинами прикрытия 1 и 2, мини мотор-редуктор 3 с зубчатой передачей 4, кольцом 5 с закрепленным на нем эластичным рукавом 6, связанным с приемной емкостью 7 с задвижкой на дне 8, съемным штоком 9 с дистанционным выключателем 10, закрепленным на рукоятке ножа 11. Нож выполнен в виде установленных на параллельных осях 12 и 13 режущего 14 и противорежущего 15 дисков одинакового диаметра. Режущий диск 14 выполнен с заточенной кромкой, а противорежущий 15 - сдвоенным с рифлеными кромками. Расстояние между частями сдвоенного диска, по крайней мере, не меньше толщины режущего диска 14. Режущий и противорежущий диски 14 и 15 размещены с перехлестом, равным 4-6 мм.

На рукоятке 11 размещена резьбовая втулка, на которой закреплен съемный шток 9, снабженный дистанционным выключателем 10.

Электрический садовый инструмент для уборки плодов работает следующим образом.

Во время работы рабочий, держа в руке шток 9 с садовым инструментом, подносит его к плодоножке так, чтобы она разместилась между режущим 14 и противорежущим 15 дисками, после незначительного давления на плодоножку рабочий дистанционным выключателем 10 запускает мини мотор-редуктор 3, зубчатая передача 4 приводит во вращение режущий диск 14 с заточенной кромкой и срезает плодоножку, после чего рабочий отключает двигатель, срезанный плод, проходя кольцо 5, погружается в эластичный рукав 6, связанный с приемной емкостью 7, закрепленной на спине рабочего, емкость на дне имеет задвижку 8. По мере заполнения емкости 7 рабочий, не снимая емкость, выгружает плоды в отдельную тару для плодов, выдвигая задвижку 8. Электрический садовый инструмент для уборки плодов снабжен штоком 9, выполненным с возможностью изменения его длины.

Для лучшего зацепления плодоножки кромки противорежущего диска 15 выполнены рифлеными, между дисками 15 вращается режущий диск 14 с заточенной кромкой с перехлестом на глубину, равную 4-6 мм. Если перехлест будет меньше 4 мм, то плодоножка может оказаться несрезанной, а делать больше 6 мм нет необходимости с учетом возможного максимального размера плодоножки.

Предлагаемый электрический садовый инструмент для уборки плодов универсальный, им можно убирать плоды как с низко-, так и высокорастущих деревьев, при этом труд рабочего исключает повреждение пальцев, удобен в эксплуатации, обеспечивает повышение производительности на 15…20%.

Электрический садовый инструмент для уборки плодов, включающий рукоятку и закрепленный на ней нож, отличающийся тем, что он снабжен мини мотор-редуктором с зубчатой передачей, кольцом с эластичным рукавом, связанным с приемной емкостью с задвижкой на дне, нож выполнен в виде размещенных на осях режущего и противорежущего дисков с перехлестом 4-6 мм.
