Устройство для получения арболита

Устройство для получения арболита

Иллюстрации

Показать все

Реферат

Предлагаемое устройство относится к смесительному оборудованию и может быть использовано в строительстве для получения рабочих смесей на основе вяжущих материалов при производстве арболита.

Известны технические решения (а.с. №1175700, 283103, 1472262, 1479270, класс B27N 1/02), состоящие из цилиндрического корпуса с загрузочными и выгрузочными окнами, приспособления для перешивания и привода.

Недостатком данных конструкций является недостаточное качество перемешивания древесных частиц со связующим.

Известно устройство для смешивания древесных частиц со связующим (АС 1172713, класс B27N 1/02), которое по технической сущности и достигаемому эффекту является прототипом и состоит из цилиндрического корпуса с загрузочными и выгрузочными окнами, приводного вала, приспособления для перемешивания в виде стержней, попарно установленных на приводном валу, и лопаток, а также привода.

Недостатком прототипа является низкое качество перемешивания древесных частиц со связующим.

Цель изобретения - увеличение качества перемешивания древесных частиц со связующими и расширение технологических возможностей.

Указанная цель достигается тем, что корпус устройства выполнен в виде горизонтально расположенного полого цилиндра, у которого на опорах в подшипниковых узлах смонтирован центральный приводной вал с лопатками, входящий в зацепление посредством зубчатой передачи с планетарными валами с лопатками, причем один из них посредством зубчатого колеса входит в зацепление с зубчатым венцом, установленным на крышке подшипникового узла центрального приводного вала.

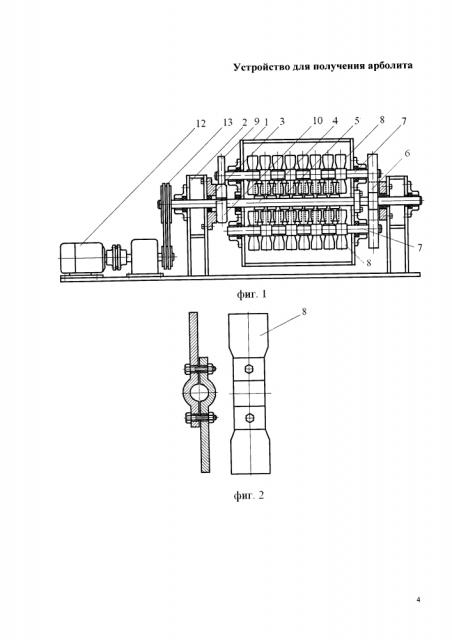

Предлагаемое изобретение поясняется чертежами, где на фиг. 1 представлен вид сбоку конструкции; на фиг. 2 представлен общий вид лопатки; на фиг. 3 представлен вид спереди конструкции; на фиг. 4 представлено сечение.

Предлагаемое изобретение состоит из корпуса 1, выполненного в виде горизонтально расположенного полого цилиндра, у которого на опорах 2 в подшипниковых узлах 3 смонтирован центральный приводной вал 4 с лопатками 5, входящий в зацепление посредством зубчатой передачи 6 с планетарными валами 7 с лопатками 8, причем один из них посредством зубчатого колеса 9 входит в зацепление с зубчатым венцом 10, установленным на крышке подшипникового узла 3 центрального приводного вала 4.

Устройство работает следующим образом. Во внутреннее пространство корпуса 1 устройства загружается щепа со связующими и водой через загрузочное окно 11. Включается электродвигатель 12, от которого через ременную передачу 13 вращение передается на центральный приводной вал 4, а затем с помощью зубчатой передачи 6 вращение передается на планетарные валы 7. При этом с одного из валов 7 при помощи зубчатого колеса 9 вращение передается на зубчатый венец 10. При этом зубчатое колесо 9 перекатывается по зубчатому венцу 10, приводит во вращение корпус 1 устройства. Причем лопатки 8 вращаются как относительно собственных осей валов 7, так и относительно корпуса 1. Тем самым происходит тщательное перемешивание смеси. После завершения перемешивания смеси открывается шибер 14 и она удаляется через загрузочное окно 11 наружу.

В результате использования предлагаемого изобретения улучшается качество перемешивания смеси, а также выгрузка ее из корпуса устройства.

Устройство для смешивания древесных частиц со связующим, состоящее из цилиндрического корпуса, механизма перемешивания с лопатками, а также привода, отличающееся тем, что корпус устройства выполнен в виде горизонтально расположенного полого цилиндра, у которого на опорах в подшипниковых узлах смонтирован центральный приводной вал с лопатками, входящий в зацепление посредством зубчатой передачи с планетарными валами с лопатками, причем один из планетарных валов посредством зубчатого колеса входит в зацепление с зубчатым венцом, установленным на крышке подшипникового узла центрального приводного вала.
