Сигаретный фильтр и сигареиа с фильтром

Сигаретный фильтр и сигареиа с фильтром

Иллюстрации

Показать все

Реферат

Область техники

[0001] Настоящее изобретение относится к фильтру для сигареты и к сигарете с фильтром.

Уровень техники

[0002] Известна традиционная технология, согласно которой, для цели изменения компонентов сигаретного дыма основного потока и т.д., дроссельный элемент, имеющий отверстие и т.д. с сужающейся площадью поперечного сечения прохода для дыма основного потока, установлен на передней стороне (на расположенной выше по потоку стороне) фильтрующего материала, и дым основного потока при повышенной скорости потока должен поступать в фильтрующий материал, так, что дым основного потока фильтруется в имеющем высокую скорость потоке. В настоящем описании эта технология будет представлена как "технология высокоскоростной фильтрации".

[0003] [Патентный документ 1] – японская выложенная патентная заявка № 8-205844

Сущность изобретения

Техническая проблема

[0004] Однако, когда высокоскоростная фильтрация дыма основного потока осуществляется в фильтрующем материале, становится вероятным возникновение закупоривания на передней торцевой поверхности фильтрующего материала. В результате этого сопротивление воздушному потоку фильтрующего материала увеличивается с каждой затяжкой, т.е. каждый раз, когда курильщик вдыхает основной поток дыма, что может вызывать у курильщика затруднения при курении.

[0005] С учетом описанной выше ситуации, задача настоящего изобретения заключается в том, чтобы предложить сигаретный фильтр и сигарету с фильтром, которые могут предотвращать увеличение сопротивление воздушному потоку фильтрующего материала с каждой затяжкой, даже когда дроссельный элемент, который сужает площадь поперечного сечения прохода для дыма основного потока, расположен на передней стороне фильтрующего материала.

Решение проблемы

[0006] Чтобы решить вышеупомянутую проблему, настоящее изобретение предлагает следующие решения. По изобретению, предлагается сигаретный фильтр, присоединенный посредством ободковой бумаги к одному концу табачного стержня, в котором резаный табак обернут сигаретной бумагой, причем данный фильтр включает: дроссельный элемент, который имеет основной корпус дроссельного элемента, расположенный так, что он покрывает поперечное сечение фильтра, и сквозной проход, который образован через часть основного корпуса дроссельного элемента в продольном направлении фильтра, и через который протекает дым основного потока; задний фильтрующий материал, который расположен на задней стороне дроссельного элемента и фильтрует компоненты дыма основного потока; и поворотный механизм, который позволяет относительный поворот заднего фильтрующего материала и дроссельного элемента вокруг продольной оси фильтра, причем сквозной проход дроссельного элемента выполнен так, что положение, в котором сквозной проход обращается к передней торцевой поверхности заднего фильтрующего материала, изменяется согласно относительному повороту заднего фильтрующего материала и дроссельного элемента.

[0007] При использовании фильтра для сигареты, имеющего вышеупомянутую конфигурацию, дым основного потока, который имеет повышенную скорость потока в процессе движения через сквозной проход дроссельного элемента, поступает в задний фильтрующий материал, и высокоскоростная фильтрация дыма основного потока осуществляется в заднем фильтрующем материале. В результате этого могут изменяться компоненты сигаретного дыма основного потока, в котором используется фильтр по изобретению, и может быть получен эффект изменения характеристик аромата и вкуса сигареты.

[0008] Когда дым основного потока, проход для которого сужается в дроссельном элементе, поступает в задний фильтрующий материал, становится вероятным возникновение закупоривания на передней торцевой поверхности заднего фильтрующего материала, когда твердые частицы, которые содержит дым основного потока, концентрируются на передней торцевой поверхности заднего фильтрующего материала. В результате этого сопротивление воздушному потоку увеличивается каждый раз, когда курильщик своим действием вдыхает основной поток дыма, т.е. с каждой затяжкой.

[0009] Чтобы решить эту проблему, фильтр по изобретению включает поворотный механизм и имеет такую конфигурацию, что положение, в котором сквозной проход обращается к передней торцевой поверхности заднего фильтрующего материала, изменяется, когда задний фильтрующий материал и дроссельный элемент поворачиваются друг относительно друга. Соответственно, когда курильщик делает следующие затяжки, курильщик может регулировать относительное положение между задним фильтрующим материалом и сквозным проходом, используя поворотный механизм в соответствующие сроки, так, что сквозной проход обращается к области поперечного сечения заднего фильтрующего материала, в котором закупоривание не происходит. В результате этого может предотвращаться увеличение сопротивления воздушному потоку заднего фильтрующего материала. Таким образом, оказывается возможным предотвращение затруднений курильщика при вдыхании основного потока дыма в процессе курения.

[0010] Сквозной проход может образовываться в поперечном сечении основного корпуса дроссельного элемента без образования концентрического круга с центром на центральной оси поперечного сечения. Если сквозной проход дроссельного элемента продолжается таким образом, положение, в котором сквозной проход обращается к передней торцевой поверхности заднего фильтрующего материала, может благоприятно изменяться, когда задний фильтрующий материал и дроссельный элемент поворачиваются друг относительно друга.

[0011] Поворотный механизм может предназначаться как механизм, который удерживает, по меньшей мере, один элемент из заднего фильтрующего материала и дроссельного элемента так, что он имеет возможность вращения по отношению к ободковой бумаге. В этом случае задний фильтрующий материал может располагаться на заднем конце фильтра, и сжимаемый элемент, который используется для выполнения операции поворота заднего фильтрующего материала, может быть выполнен так, что он выступает дальше на задней стороне, чем задний край ободковой бумаги. Тогда курильщик может легко осуществлять операцию поворота заднего фильтрующего материала по отношению к ободковой бумаге, помещая сжимаемый элемент заднего фильтрующего материала между пальцами.

[0012] Наружная поверхность сжимаемого элемента и ободковая бумага могут иметь маркировку, которая показывает положение поворота заднего фильтрующего материала по отношению к ободковой бумаге. Соответственно, когда осуществляется операция поворота заднего фильтрующего материала по отношению к ободковой бумаге, курильщик может легко узнать текущее положение поворота заднего фильтрующего материала по отношению к ободковой бумаге. Кроме того, на основе относительного положения между маркировкой, нанесенной на стороне сжимаемого элемента, и маркировкой, нанесенной на стороне ободковой бумаги, курильщик может интуитивно понимать величину поворота, когда поворачивается задний фильтрующий материал. Таким образом, можно легко улучшать удобство фильтра, а также изготавливать фильтр, с которым легко обращается курильщик.

[0013] Задний фильтрующий материал и ободковая бумага могут иметь структуру, состоящую из углублений и выпуклостей, которые совпадают друг с другом каждый раз, когда угол поворота заднего фильтрующего материала по отношению к ободковой бумаге изменяется на заданный угол. Соответственно, когда осуществляется операция поворота заднего фильтрующего материала, курильщик можно легко узнать, на основе ощущения, передаваемого через сжимаемый элемент, что угол поворота заднего фильтрующего материала по отношению к ободковой бумаге изменился на заданный угол от положения до операции. Таким образом, можно легко улучшать удобство фильтра, а также изготавливать фильтр, с которым легко обращается курильщик.

[0014] Задняя торцевая поверхность дроссельного элемента и передняя торцевая поверхность заднего фильтрующего материала могут продолжаться непрерывно в продольном направлении фильтра. Таким образом, после того, как дым основного потока проходит через сквозной проход дроссельного элемента, дым основного потока можно направлять в задний фильтрующий материал, поддерживая при этом высокую скорость потока. В результате этого может осуществляться более благоприятно высокоскоростная фильтрация дыма основного потока в заднем фильтрующем материале.

[0015] Ободковая бумага может иметь образованное в ней вентиляционное отверстие, через которое воздух для разбавления дыма основного потока поступает в фильтр, и вентиляционное отверстие может занимать в ободковой бумаге положение, соответствующее передней стороне сквозного прохода в продольном направлении фильтра. Соответственно, дым основного потока после объединения с внешним воздухом, который вводится через вентиляционное отверстие в фильтр, можно направлять в сквозной проход. В результате этого линейная скорость дыма основного потока, протекающего через задний фильтрующий материал, может легко поддерживаться на высоком уровне, что способствует осуществлению высокоскоростной фильтрации дыма основного потока в заднем фильтрующем материале.

[0016] Передний фильтрующий материал, который фильтрует компоненты дыма основного потока, может располагаться на передней стороне дроссельного элемента, и полость может присутствовать между сквозным проходом и передним фильтрующим материалом. Таким образом, может уменьшаться сопротивление воздушному потоку дыма основного потока, проходящего через передний фильтрующий материал за счет присутствия полости между сквозным проходом дроссельного элемента и передним фильтрующим материалом. В результате этого дым основного потока может равномерно поступать в сквозной проход дроссельного элемента. Кроме того, если имеется полость на передней стороне сквозного прохода, может образовываться просвет между задней торцевой поверхностью переднего фильтрующего материала и основным корпусом дроссельного элемента (сквозной проход), так, что может с меньшей вероятностью возникать закупоривание на задней торцевой поверхности переднего фильтрующего материала. В результате этого может дополнительно ожидаться эффект уменьшения сопротивления воздушному потоку в переднем фильтрующем материале, и может более надежно осуществляться равномерное введение дыма основного потока в сквозной проход.

[0017] Ободковая бумага может иметь образованное в ней вентиляционное отверстие, через которое воздух для разбавления дыма основного потока поступает в фильтр, и вентиляционное отверстие в ободковой бумаге может занимать положение, соответствующее полости или переднему фильтрующему материалу в продольном направлении фильтра.

[0018] Настоящее изобретение можно также рассматривать как имеющий аспект сигареты с фильтром. По изобретению, предлагается сигарета с фильтром, включающая: табачный стержень, в котором резаный табак обернут сигаретной бумагой; и фильтр, присоединенный посредством ободковой бумаги к одному концу табачного стержня, причем данный фильтр включает: дроссельный элемент, который имеет основной корпус дроссельного элемента, расположенный так, что он покрывает поперечное сечение фильтра, и сквозной проход, который образован через часть основного корпуса дроссельного элемента в продольном направлении фильтра и через который протекает дым основного потока; задний фильтрующий материал, который расположен на задней стороне дроссельного элемента и фильтрует компоненты дыма основного потока; и поворотный механизм, который позволяет относительный поворот заднего фильтрующего материала и дроссельного элемента вокруг продольной оси фильтра, причем сквозной проход дроссельного элемента продолжается так, что положение, в котором сквозной проход обращается к передней торцевой поверхности заднего фильтрующего материала, изменяется согласно относительному повороту заднего фильтрующего материала и дроссельного элемента.

[0019] Предложенные настоящим изобретением решения проблемы можно использовать в сочетании, насколько это возможно.

Технический результат изобретения

[0020] По изобретению, оказывается возможным изготовление фильтра для сигареты и сигареты с фильтром, которые могут предотвращать увеличение сопротивления воздушному потоку фильтрующего материала с каждой затяжкой, даже когда дроссельный элемент, который сужает площадь поперечного сечения прохода для дыма основного потока, расположен на передней стороне фильтрующего материала.

Краткое описание чертежей

[0021]

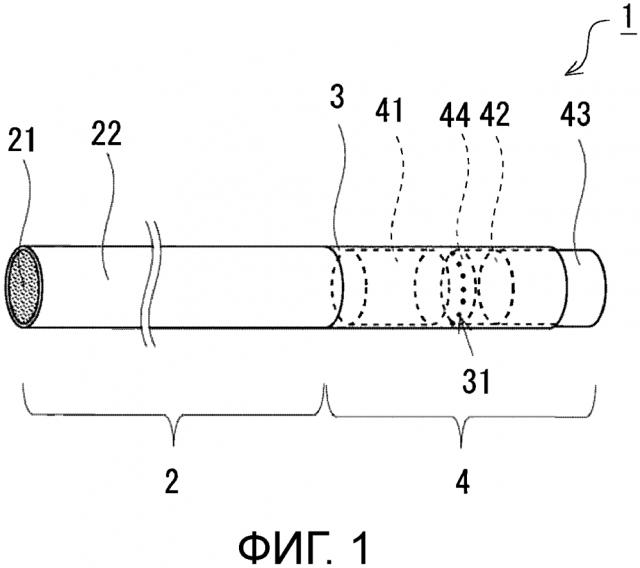

Фиг.1 - вид, схематично показывающий конфигурацию сигареты по варианту выполнения.

Фиг.2 - вид в сечении сигареты по варианту выполнения.

Фиг.3 – увеличенный вид варианта дроссельного элемента.

Фиг.4 - вид спереди варианта дроссельного элемента.

Фиг.5 - вид варианта выполнения поворотного механизма.

Фиг.6A - вид (1) примера относительного положения передней торцевой поверхности заднего фильтрующего материала и сквозного прохода.

Фиг.6B - вид (2) примера относительного положения передней торцевой поверхности заднего фильтрующего материала и сквозного прохода.

Фиг.7A - вид (1) сквозного прохода в дроссельном элементе согласно модифицированному примеру.

Фиг.7B - вид (2) сквозного прохода в дроссельном элементе согласно модифицированному примеру.

Фиг.8 - вид фильтра по первому модифицированному примеру.

Фиг.9 - вид фильтра по второму модифицированному примеру.

Фиг.10 - вид фильтра по третьему модифицированному примеру.

Фиг.11 – схематичный вид сигареты по сравнительному примеру.

Фиг.12 - график результатов измерения сопротивления потоку воздуха при каждой затяжке согласно примеру и сравнительному примеру.

Описание варианта выполнения

[0022] Здесь сигаретный фильтр и сигарета с фильтром по варианту выполнения настоящему изобретению будут описаны на основе чертежей. Если определенно не описаны другие условия, размеры, материалы, формы, относительное расположение и другие параметры описанных компонентов согласно данному варианту выполнения не предназначаются для ограничения технического объема настоящего изобретения только этим вариантом.

[0023] Фиг.1 представляет вид, схематично показывающий конфигурацию сигареты с фильтром 1 (далее называется просто термином "сигарета") согласно данному варианту выполнения. Фиг.2 представляет вид в сечении, показывающий часть сигареты 1. Фиг.2 схематически представляет сечение, включающее продольную ось (далее называется термином "продольное сечение") сигареты 1. Сигарета 1 имеет табачный стержень 2 и фильтр 4, который присоединен посредством ободковой бумаги 3 к одному концу этого табачного стержня 2. Табачный стержень 2 состоит из резаного табака 21, который обернут сигаретной бумагой 22, и имеет форму круглого цилиндра (форму стержня). Табачный стержень 2 иногда называется термином "единый обернутый стержень". Фиг.2 представляет, в основном, сечение фильтра 4. Далее сечение в направлении, перпендикулярном к продольной оси сигареты 1 (табачного стержня 2, фильтра 4) будет называться термином "поперечное сечение".

[0024] Фильтр 4 представляет собой элемент, который фильтрует компоненты дыма, содержащиеся в дыме основного потока, когда дым основного потока, образующийся в процессе курения сигареты 1, продолжается через фильтр 4. Фильтр 4 по форме представляет собой круглый цилиндр, имеющий практически такой же диаметр, как табачный стержень 2. Табачный стержень 2 и фильтр 4 соединяются друг с другом посредством ободковой бумаги, как упомянуто выше. Далее конец табачного стержня 2, соединенный с фильтром 4, будет называться термином "задний конец", и противоположный конец будет называться термином "передний конец". Конец фильтра 4, соединенный с табачным стержнем 2, будет называться термином "передний конец" фильтра 4, и противоположный конец будет называться термином "мундштучный конец" (задний конец).

[0025] Внутри фильтра 4 передний фильтрующий материал 41, дроссельный элемент 42, задний фильтрующий материал 43 и т. д. располагаются последовательно, примыкая друг к другу, от стороны переднего конца фильтра 4. Передний фильтрующий материал 41 и задний фильтрующий материал 43 представляют собой фильтрующие материалы, которые фильтруют компоненты дыма, содержащиеся в дыме основного потока, протекающем со стороны табачного стержня 2 в фильтр 4 в процессе курения. По отношению к дроссельному элементу 42 передний фильтрующий материал 41 находится на передней стороне (на расположенной выше по потоку стороне) дроссельного элемента 42, и задний фильтрующий материал 43 находится на задней стороне (на расположенной ниже по потоку стороне) дроссельного элемента 42.

[0026] Хотя передний фильтрующий материал 41 и задний фильтрующий материал 43, которые используются для сигареты 1, не ограничиваются определенным типом, согласно данному варианту выполнения, например, передний фильтрующий материал 41 представляет собой древесный угольный фильтр, и задний фильтрующий материал 43 представляет собой целлюлозно-ацетатный фильтр. Здесь целлюлозно-ацетатный фильтр представляет собой фильтрующий сегмент, в котором пучок целлюлозно-ацетатных волокон, имеющий круглую цилиндрическую форму, обертывает фицелла 430. С другой стороны, древесный угольный фильтр представляет собой фильтрующий сегмент, в котором пучок целлюлозно-ацетатных волокон, содержащих диспергированный в них адсорбент, такой как активированный древесный уголь, обертывает фицелла 410. Помимо фильтрации дыма основного потока, передний фильтрующий материал 41 своим действием также предотвращает выпадение резаный табак 21 из табачного стержня 2 на сторону фильтра 4.

[0027] Далее будет подробно описан дроссельный элемент 42. Фиг.3 подробно представляет конструкцию дроссельного элемента 42 по варианту выполнения. Дроссельный элемент 42 имеет основной корпус 420 дроссельного элемента, выполненный из дымонепроницаемого материала, имеющего дымонепроницаемость, и сквозной проход 420A, который пронизывает часть поперечного сечения этого основного корпуса 420 дроссельного элемента. Согласно данному варианту выполнения, дроссельный элемент 42 изготавливают, используя полимер, например, пластический, но можно использовать любой другой дымонепроницаемый материал, такой как металл или плотно сформованные целлюлозно-ацетатные волокна. Как представлено на Фиг.2, основной корпус 420 дроссельного элемента дроссельного элемента 42 представляет собой дисковый элемент, имеющий практически такой же диаметр, как поперечное сечение фильтра 4, и расположен так, что он покрывает поперечное сечение фильтра 4. Сквозной проход 420A дроссельного элемента 42 пронизывает основной корпус 420 дроссельного элемента в продольном направлении фильтра 4 и продолжается вдоль продольной оси фильтра 4. Сквозной проход 420A основного корпуса дроссельного элемента 420 представляет собой проточный канал, через который протекает дым основного потока, и который сужает площадь поперечного сечения проточного канала дыма основного потока.

[0028] Фиг.4 представляет вид спереди дроссельного элемента 42 по варианту выполнения. Здесь центр основного корпуса дроссельного элемента 420 определен как "центральная ось" дроссельного элемента 42 и обозначен CA1 на Фиг.4. Сквозной проход 420A согласно данному варианту выполнения образован в поперечном сечении основного корпуса дроссельного элемента 420 без образования концентрического круга с центром на центральной оси CA1 основного корпуса дроссельного элемента 420. В примере, который представлен на Фиг.4, сквозной проход 420A представляет собой сквозное отверстие, которое расположено эксцентрически по отношению к центральной оси CA1 основного корпуса дроссельного элемента 420 и имеет круглое поперечное сечение. Таким образом, когда центральная ось сквозного прохода 420A, обозначенная CA2, центральная ось CA2 сквозного прохода 420A является эксцентрической по отношению к центральной оси CA1 основного корпуса дроссельного элемента 420 и не образует концентрический круг с центром на центральной оси CA1 основного корпуса дроссельного элемента 420.

[0029] Дроссельный элемент 42 согласно данному варианту выполнения расположен внутри фильтра 4 так, что центральная ось CA1 является коаксиальной по отношению к продольной оси фильтра 4. В настоящем описании термины "расположенный выше по потоку" и "расположенный ниже по потоку" внутри фильтра 4 определяются по отношению к направлению, в котором дым основного потока, вытекающий из табачного стержня 2, протекает внутри фильтра 4. Таким образом, вышеупомянутый "мундштучный конец" фильтра 4 соответствует расположенному ниже по потоку концу фильтра 4, а "передний конец" фильтра 4 соответствует расположенному выше по потоку концу фильтра 4.

[0030] Основной корпус 420 дроссельного элемента дроссельного элемента 42 расположен так, что он обращен к передней торцевой поверхности заднего фильтрующего материала 43. Более конкретно, задняя торцевая поверхность основного корпуса дроссельного элемента 420 дроссельного элемента 42 и передняя торцевая поверхность заднего фильтрующего материала 43 непрерывно проходят в продольном направлении фильтра 4. Таким образом, задний фильтрующий материал 43 и основной корпус 420 дроссельного элемента располагаются непрерывно так, что никакой просвет не остается между передней торцевой поверхностью заднего фильтрующего материала 43 и задней торцевой поверхностью основного корпуса дроссельного элемента 420.

[0031] С другой стороны, полость 44 расположена между передней торцевой поверхностью основного корпуса дроссельного элемента 420 дроссельного элемента 42 и задней торцевой поверхностью переднего фильтрующего материала 41. Таким образом, передний фильтрующий материал 41 и дроссельный элемент 42 в фильтре 4 располагаются поперек полости 44 на расстоянии друг от друга в продольном направлении фильтра 4. Сквозной проход 420A находится в основном корпусе 420 дроссельного элемента, и, следовательно, полость 44 находится на передней стороне (на расположенной выше по потоку стороне) сквозного прохода 420A. Передний фильтрующий материал 41 и дроссельный элемент 42 соединяются в одно целое, и их обертывает общая фицелла 46. Эта фицелла 46 является воздухопроницаемой.

[0032] В области ободковой бумаги 3, которая обертывается вокруг фильтра 4, выполнены вентиляционные отверстия 31, через которое окружающая атмосфера (воздух) для разбавления дыма основного потока поступает в фильтр 4. Эти вентиляционные отверстия 31 представляют собой отверстия, которые впускают так называемый вентилирующий внешний воздух, и в ободковая бумага 3 имеет множество вентиляционных отверстий 31. Эти вентиляционные отверстия 31 в ободковой бумаге 3 занимают положения, соответствующие передней стороне сквозного прохода 420A дроссельного элемента 42 в продольном направлении фильтра 4. Таким образом, вентиляционные отверстия 31 в ободковой бумаге 3 занимают положения на расположенной выше по потоку стороне по отношению к сквозному проходу 420A дроссельного элемента 42. Более конкретно, вентиляционные отверстия 31 в ободковой бумаге 3 занимают положения, соответствующие полости 44 в продольном направлении фильтра 4. Поскольку фицелла 46 имеет воздухопроницаемость, как упомянуто выше, внешний воздух из вентиляционных отверстий 31 в ободковой бумаге 3 продолжается через фицеллу 46 и поступает в фильтр 4.

[0033] Вентиляционные отверстия 31 в ободковой бумаге 3 могут быть заранее образованы в заданных положениях, прежде чем ободковая бумага 3 обертывается вокруг табачного стержня 2 и фильтра 4. В качестве альтернативы, вентиляционные отверстия 31 могут образовываться после того, как ободковая бумага 3 обертывается вокруг табачного стержня 2 и фильтра 4. Вентиляционные отверстия 31 можно изготавливать в ободковой бумаге 3, например, используя лазер или другое устройство, или осуществляя другой способ. Согласно данному варианту выполнения, множество вентиляционных отверстий 31 располагаются с регулярными интервалами вдоль окружного направления ободковой бумаги 3, но порядок расположения вентиляционных отверстий 31 в ободковой бумаге 3 представляет собой конструкционный элемент, который может изменяться соответствующим образом.

[0034] Далее будет описан поворотный механизм 45 для заднего фильтрующего материала 43, который присутствует в фильтре 4. Фиг.5 представляет вид поворотного механизма 45 по варианту выполнения. Фиг.5 представляет, главным образом, задний фильтрующий материал 4 фильтра 4. Поворотный механизм 45 согласно данному варианту выполнения представляет собой механизм, который позволяет относительный поворот заднего фильтрующего материала 43 и дроссельного элемента 42 вокруг продольной оси фильтра 4. Более конкретно, поворотный механизм 45 выполнен как механизм, который удерживает, по меньшей мере, один элемент из заднего фильтрующего материала 43 и дроссельного элемента 42 так, что он имеет возможность вращения по отношению к ободковой бумаге 3 в окружном направлении.

[0035] В примерной конфигурации, которая представлена на Фиг.5, дроссельный элемент 42 занимает фиксированное положение внутри фильтра 4. В частности, фицелла 46, которая обертывается вокруг наружной окружной поверхности дроссельного элемента 42 (основной корпус 420 дроссельного элемента), т. е. вокруг наружной окружности дроссельного элемента 42, прикрепляется с помощью связующего материала к внутренней окружной поверхности ободковой бумаги 3. На Фиг.5 области нанесения связующего материала обозначены BD жирными линиями.

[0036] Как можно видеть на Фиг.5, связующий материал не наносится между фицеллой 430, которая образует наружную окружную поверхность заднего фильтрующего материала 43, расположенного на заднем конце фильтра 4, и ободковой бумагой 3. Таким образом, задний фильтрующий материал 43 не прикрепляется к ободковой бумаге 3, но удерживается так, чтобы иметь возможность свободного скольжения и поворота в окружном направлении вдоль внутренней поверхности ободковой бумаги 3. Как представлено на Фиг.5, задний фильтрующий материал 43 вставляется внутрь трубки, которую образует ободковая бумага 3, и задний фильтрующий материал 43 удерживается так, что его часть на стороне заднего конца выступает дальше на задней стороне, чем задний край ободковой бумаги 3. Таким образом, задний фильтрующий материал 43 может свободно поворачиваться, и его удерживает ободковая бумага 3 так, что его сторона на заднем конце выступает из ободковой бумаги 3 и в результате этого оказывается открытой для окружающей среды. Далее часть заднего фильтрующего материала 43, которая выступает из ободковой бумаги 3 и в результате этого оказывается открытой для окружающей среды, будет называться термином "сжимаемый элемент" 431. Например, курильщик может легко осуществлять операцию поворота заднего фильтрующего материала 43, помещая сжимаемый элемент 431 заднего фильтрующего материала 43 между пальцами.

[0037] Кроме того, поворотный механизм 45 фильтра 4 имеет такую конфигурацию, что он предотвращает выскальзывание заднего фильтрующего материала 43 из ободковой бумаги 3. Более конкретно, предотвращающие выскальзывание элементы 3A, 430A, соединенные друг с другом, образуются на заднем крае ободковой бумаги 3 и переднем конце фицеллы 430 заднего фильтрующего материала 43. Как представлено на Фиг.5, предотвращающий выскальзывание выпуклый элемент 3A находится на внутренней поверхности ободковой бумаги 3, и предотвращающий выскальзывание выпуклый элемент 430A находится на наружной поверхности фицеллы 430. Предотвращающий выскальзывание элемент 3A, имеющий кольцевую и лентообразную форму, расположен вдоль окружного направления внутренней поверхности ободковой бумаги 3. Предотвращающий выскальзывание элемент 3A образуется, например, посредством приклеивания бумажного материала, из которого состоит ободковая бумага 3, в два слоя связующим материалом BD, но настоящее изобретение не ограничивается данным примером. Аналогичным образом, предотвращающий выскальзывание выпуклый элемент 430A, имеющий кольцевую и лентообразную форму, расположен вдоль окружного направления наружной поверхности фицеллы 430. Предотвращающий выскальзывание элемент 430A изготавливают, например, приклеивая бумажный материал, из которого состоит фицелла 430, в два слоя связующим материалом BD, но настоящее изобретение не ограничивается данным примером.

[0038] Как представлено на Фиг.5, предотвращающий выскальзывание выпуклый элемент 3A на стороне ободковой бумаги 3 и предотвращающий выскальзывание выпуклый элемент 430A на стороне заднего фильтрующего материала 43 (фицелла 430) зацепляются и в результате этого соединяются друг с другом. Таким образом, относительное движение заднего фильтрующего материала 43 в продольном направлении фильтра 4, т. е. предотвращается выскальзывание заднего фильтрующего материала 43. Поскольку задний фильтрующий материал 43 не прикрепляется к ободковой бумаге 3, можно свободно осуществлять относительный поворот заднего фильтрующего материала 43 может вокруг центральной оси (продольной оси) в продольном направлении фильтра 4. Другими словами, задний фильтрующий материал 43 может свободно скользить вдоль внутренней окружной поверхности ободковой бумаги 3.

[0039] Далее будет подробно описан сквозной проход 420A дроссельного элемента 42. Как описано со ссылкой на Фиг.4, сквозной проход 420A продолжается без образования концентрического круга с центром на центральной оси CA1 в поперечном сечении дроссельного элемента 42 (основной корпус 420 дроссельного элемента). Если сквозной проход 420A продолжается таким образом, положение, в котором сквозной проход 420A обращается к передней торцевой поверхности заднего фильтрующего материала 43, может изменяться, когда задний фильтрующий материал 43 и дроссельный элемент 42 поворачиваются друг относительно друга с использованием поворотного механизма 45. Таким образом, сквозной проход 420A дроссельного элемента 42 продолжается так, что положение, в котором сквозной проход 420A обращается к передней торцевой поверхности заднего фильтрующего материала 43, изменяется согласно относительному повороту заднего фильтрующего материала 43 и дроссельного элемента 42.

[0040] Далее функции фильтра 4 и достигаемые в результате этого эффекты согласно данному варианту выполнения будут описаны, главным образом, со ссылкой на Фиг.2. Когда курильщик курит сигарету 1, дым основного потока, вытекающий из табачного стержня 2 в фильтр 4, продолжается через передний фильтрующий материал 41, дроссельный элемент 42 и задний фильтрующий материал 43, а затем вдыхается полость рта из мундштучного конца фильтра 4. Твердые частицы, которые содержит дым основного потока, собираются посредством последовательного пропускания через передний фильтрующий материал 41 и задний фильтрующий материал 43. При этом внешний воздух поступает в фильтр 4 через вентиляционные отверстия 31, выполненные в ободковой бумаге 3, и объединяется с дымом основного потока. Тогда дым основного потока, объединенный с внешним воздухом, поступающим через вентиляционные отверстия 31, проходит через сквозной проход 420A дроссельного элемента 42, который функционирует в качестве так называемого отверстия, сужающего площадь поперечного сечения проточного канала дыма основного потока, и в результате этого увеличивается скорость потока.

[0041] Дым основного потока, вытекающий с высокой скоростью из сквозного прохода 420A, поступает в задний фильтрующий материал 43. Здесь, поскольку площадь поперечного сечения сквозного прохода 420A составляет менее чем площадь поперечного сечения заднего фильтрующего материала 43, дым основного потока продолжается через часть поперечного сечения заднего фильтрующего материала 43. Таким образом, поскольку уменьшается эффективная площадь фильтрации заднего фильтрующего материала 43, линейная скорость дыма основного потока, протекающего через задний фильтрующий материал 43, сохраняется на высоком уровне. Соответственно, в заднем фильтрующем материале 43 осуществляется высокоскоростная фильтрация дыма основного потока, и характеристики этой фильтрации могут изменяться. Тогда становится возможным изменение компонентов сигаретного дыма основного потока 1 и получение эффекта изменения характеристик аромата и вкуса сигареты 1 за счет выполнения высокоскоростной фильтрации посредством заднего фильтрующего материала 43.

[0042] Когда дым основного потока, приобретающий повышенную скорость потока при прохождении через сквозной проход 420A, поступает в задний фильтрующий материал 43, твердые частицы, которые содержит дым основного потока, концентрируются на передней торцевой поверхности заднего фильтрующего материала 43. Таким образом, когда осуществляется высокоскоростная фильтрация заднего фильтрующего материала 43, становится вероятным возникновение закупоривания на передней торцевой поверхности заднего фильтрующего материала 43, что вызывает увеличение сопротивления воздушному потоку каждый раз, когда курильщик своим действием вдыхает основной поток дыма, т. е. с каждой затяжкой.

[0043] Чтобы решить эту проблему, фильтр 4 согласно данному варианту выполнения включает поворотный механизм 45, который позволяет относительный поворот заднего фильтрующего материала 43 и дроссельного элемента 42 так, что может быть устранено вышеупомянутое неудобство. Функции фильтра 4 с использованием поворотного механизм 45 будут описаны ниже.

[0044] Фиг.6A и Фиг.6B представляют виды, показывающие относительные положения передней торцевой поверхности заднего фильтрующего материала 43 и сквозного прохода 420A до и после того, как осуществляется операция поворота заднего фильтрующего материала 43. Фиг.6A и Фиг.6B представляют относительное положение сквозного прохода 420A в дроссельном элементе 42 по отношению к передней торцевой поверхности (обозначено наклонной штриховкой на Фиг.6) заднего фильтрующего материала 43.

[0045] Например, считается, что курильщик вдыхает основной поток дыма в состоянии, представленном на Фиг.6A, и что закупоривание возникает в области поперечного сечения заднего фильтрующего материала 43, которая обращена к сквозному проходу 420A дроссельного элемента 42. Даже если курильщик пытается вдыхать основной поток дыма в этом состоянии, для него может оказаться затруднительным вдыхание основного потока дыма вследствие высокого сопротивления воздушному потоку. В связи с этим, поскольку фильтр 4 согласно данному варианту выполнения включает поворотный механизм 45, курильщик может поворачивать задний фильтрующий материал 43, помещая сжимаемый элемент 431 заднего фильтрующего материала 43 между пальцами.

[0046] Как описано выше, сквозной проход 420A дроссельного элемента 42 продолжается в поперечном сечении основного корпуса дроссельного элемента 420 без образования концентрического круга с центром на центральной оси CA1 основного корпуса дроссельного элемента 420. Таким образом, когда задний фильтрующий материал 43 поворачивается вдоль внутренней окружной поверхности ободковой бумаги 3, положение, в котором сквозной проход 420A обращается к передней торцевой поверхности заднего фильтрующего материала 43, может изменяться, как представлено на Фиг.6B. Фиг.6A и Фиг.6B представляют пример, где курильщик устанавливает угол поворота (величину операции поворота) заднего фильтрующего материала 43 на уровне 90°. Таким образом, осуществляя операцию поворота заднего фильтрующего материала 43 в произвольные сроки, курильщик может регулировать относительное положение между задним фильтрующим материалом 43 и сквозным проходом 420A так, что сквозной проход 420A обращается к области поперечного сечения заднего фильтрующего материала 43, где закупоривание не происходит. В результате этого, даже если число затяжек увеличивается в процессе курения сигареты 1, становится возможным предотвращении увеличения сопротивления воздушному потоку заднего фильтрующего материала 43 с каждой затяжкой посредством выполнения операции поворота заднего фильтрующего материала 43 в соответствующие сроки. Таким обр
