Управляющий узел для устройства для нагрева жидкости

Управляющий узел для устройства для нагрева жидкости

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Данное изобретение относится к управляющим узлам для устройства для нагрева жидкости, например, для выключения устройства, когда вода кипит или для предотвращения перегрева, а также к изделиям и бытовым приборам, в которых используются такие управляющие узлы.

Уровень техники

Традиционный электрический чайник или наливной кипятильник оснащен устройством контроля кипения, которое во время кипения жидкости в резервуаре отключает подачу электропитания на нагреватель резервуара и, таким образом, прекращает кипение. Аналогично этому может быть предусмотрено устройство контроля перегрева, которое отключает электропитание, когда температура нагревателя превышает величину безопасной рабочей температуры.

Обычно такие ограничители перегрева относятся к одной из двух категорий: циклические и нециклические. Простейшие устройства являются циклическими, в которых контакты размыкаются под действием термореле в ответ на режим перегрева, чтобы прервать прохождение тока на нагревательный элемент, однако, после охлаждения элемента реле возвращается в исходное положение, электропитание восстанавливается, и элемент снова нагревается. Этот цикл, как правило, повторяется до тех пор, пока прибор определенно не будет выключен пользователем. Такие устройства могут удовлетворять стандартам по технике безопасности, однако, они являются нежелательными в некоторых областях применения, поскольку они нерационально потребляют электропитание и могут дезориентировать пользователей.

Нециклические устройства обычно содержат расцепной рычаг определенного типа, на который действует уравновешивающая пружина, поэтому, когда термореле срабатывает, оно перемещает расцепной рычаг из его уравновешенной позиции в его устойчивую позицию, в которой соответствующие контакты размыкаются. Это означает, что прохождение тока прерывается до тех пор, пока пользователь определенно не включит прибор снова, переместив расцепной рычаг обратно в его первоначальную позицию. В таких конструкциях обычно используется еще один механизм, который действует на расцепной рычаг, чтобы перемещать его в разомкнутую позицию, когда беспроводной электроприбор поднимается с его основания, содержащего блок питания. Такая система является полезной, поскольку она гарантирует, что электроприбор не начнет неожиданно снова нагреваться, когда пользователь ставит его обратно (поскольку весьма вероятно, что в приборе нет воды или ее осталось очень мало после выливания нагретой воды).

Нециклическая функция, которую могут обеспечивать расцепные рычаги, является полезной, однако, она связана с повышением стоимости, поскольку требуется по меньшей мере одна дополнительная подвижная деталь, например, дополнительная уравновешивающая пружина и т.п.

Раскрытие изобретения

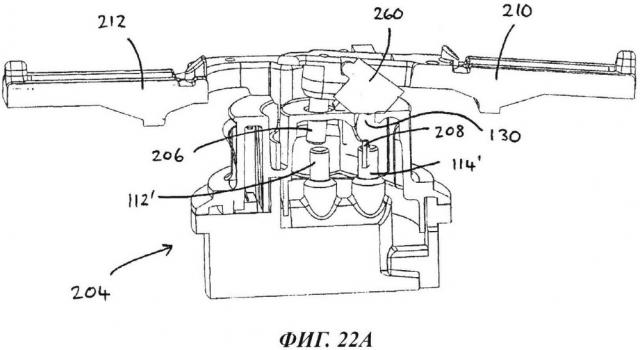

Задачей настоящего изобретения является обеспечение усовершенствованного и/или более экономичного устройства, и согласно первому аспекту изобретение обеспечивает блок управления для беспроводного устройства для нагрева жидкости, содержащий управляющий узел для установки в устройстве для нагрева жидкости, и беспроводной соединитель основания, предназначенный для подачи электропитания на управляющий узел, при этом указанный блок управления содержит переключатель, предназначенный для замыкания или размыкания электрической цепи подачи электропитания в устройство для нагрева жидкости и содержащий неподвижный контакт, предусмотренный в беспроводном соединителе основания, подвижный контактный элемент, который предусмотрен в управляющем узле, и физический блокирующий элемент, установленный таким образом, что, когда подвижный контактный элемент отделен от неподвижного контакта, блокирующий элемент автоматически перемещается в блокирующую позицию, в которой он предотвращает электрическое замыкание подвижного контактного элемента с неподвижным контактом.

Изобретение включает управляющий узел для установки в устройство для нагрева жидкости и для соединения с беспроводным соединителем основания, предназначенным для подачи электропитания в управляющий узел, при этом указанный управляющий узел содержит также подвижный контактный элемент и физический блокирующий элемент выполненный таким образом, что, когда подвижный контактный элемент отделен от неподвижного контакта в беспроводном соединителе основания, блокирующий элемент автоматически перемещается в блокирующую позицию, в которой он предотвращает электрическое замыкание подвижного контактного элемента с неподвижным контактом.

Таким образом, для специалистов в данной области техники очевидно, что согласно настоящему изобретению обеспечена простая конструкция нециклического управляющего узла, которая не требует наличия расцепного рычага, и в которой переключение осуществляется при помощи контактов, разделенных между управляющим узлом и беспроводным соединителем основания.

Наличие подвижного контактного элемента в управляющем узле и неподвижного контактного элемента в беспроводном соединителе основания позволяет обеспечить значительное достоинство, которое заключается в том, что, в целом, требуется меньшее количество токопроводящих пар, чем в случае более распространенных устройств, в которых используются контакты между двумя частями беспроводного соединителя, а также в управляющем узле прибора для переключения электропитания, например, для предотвращения перегрева элемента. Вместо этого указанный переключатель может также выполнять функцию необходимого отключаемого электрического соединения между управляющим узлом устройства для нагрева жидкости и беспроводным соединителем основания. Это является предпочтительным, поскольку такие контактные пары обычно требуют нанесения серебра на каждую сторону, что составляет значительную часть стоимости изготовления управляющего узла. Исключение группы контактов также является достоинством, поскольку уменьшает количество подвижных деталей в управляющем узле, что дополнительно уменьшает стоимость изготовления.

Существует множество физических устройств, которые можно использовать для автоматического перемещения блокирующего элемента в нужную позицию. Так, например, можно использовать упругое смещение. В одной группе вариантов осуществления блокирующий элемент перемещается в указанную блокирующую позицию под действием силы тяжести. Его можно также перемещать в блокирующую позицию при помощи скольжения или поворота. В одной группе вариантов осуществления блокирующий элемент упирается в подвижный контактный элемент или в переключающий рычаг, несущий подвижный контактный элемент, при этом блокирующий элемент удерживается отведенным от его блокирующей позиции, когда подвижный контактный элемент соединяется с неподвижным контактом, однако, если подвижный контактный элемент отделен от неподвижного контакта, блокирующий элемент больше не удерживается и поэтому может перемещаться в указанную блокирующую позицию.

Существует несколько причин, по которым подвижный контактный элемент и неподвижный контакт могут быть отделены друг от друга. В предпочтительной группе вариантов осуществления на подвижный контактный элемент прямо или косвенно действует термочувствительный привод, который установлен в управляющем узле, при этом, когда управляющий узел установлен в устройстве для нагрева жидкости, термочувствительный привод образует тепловой контакт с ним и определяет температуру устройства для нагрева жидкости, действуя на подвижный контактный элемент, или переключающий рычаг, на котором он установлен, таким образом, чтобы отдвигать подвижный контактный элемент от неподвижного контакта, если устройство для нагрева жидкости достигает предварительно заданного температурного режима.

Термочувствительный привод может быть предназначен, например, для определения перегрева устройства для нагрева жидкости или достижения заданной температуры жидкости или образования пара, указывающего на кипение, и для срабатывания при этом.

Управляющий узел может содержать автоматическое устройство, которое отводит блокирующий элемент и позволяет производить повторное замыкание контактов. Однако в одной группе предпочтительных вариантов осуществления предусмотрено устройство с ручным управлением, которое отводит блокирующий элемент и позволяет производить повторное замыкание контактов. Устройство с ручным управлением для удаления блокирующего элемента может быть также предназначено для обеспечения замыкания контактов, например, с преодолением силы действия термочувствительного привода, стремящейся разомкнуть контакты. Однако в некоторых вариантах осуществления устройство с ручным управлением не может замыкать контакты, а позволяет только отводить блокирующий элемент. Это может предотвращать повторную подачу электропитания на нагреватель прибора, если в приборе отсутствует жидкость, несмотря на то, что пользователь может пытаться переключить устройство для нагрева жидкости в позицию "вкл" при помощи указанного устройства с ручным управлением. Однако в одной группе вариантов осуществления пользователь может принудительно замкнуть паровой выключатель, чтобы повторно вскипятить жидкость в приборе.

Дополнительно или альтернативно этому блокирующий элемент может быть установлен таким образом, чтобы он перемещался в блокирующую позицию, если управляющий узел поднимают с беспроводного соединителя основания. Идеально в таких вариантах осуществления, если блокирующий элемент остается в блокирующей позиции, когда управляющий узел возвращается на беспроводной соединитель основания. В одной группе вариантов осуществления блокирующий элемент выполнен таким образом, чтобы он принудительно перемещался в устойчивую блокирующую позицию при установке управляющего узла на беспроводной соединитель основания.

Хотя это не является существенным, в одной группе предпочтительных вариантов осуществления блокирующий элемент во время работы упирается в верхнюю часть беспроводного соединителя основания, когда управляющий узел устанавливается или возвращается на соединитель. Это позволяет блокирующему элементу перемещаться в блокирующую позицию, когда управляющий узел поднимают с беспроводного соединителя основания, при этом подвижный контактный элемент отводится от неподвижного контакта, когда управляющий узел возвращается на место, в результате реакции блокирующего элемента на беспроводной соединитель основания. Как указано выше, это действие может вызывать перемещение блокирующего элемента в более устойчивую блокирующую позицию. В предпочтительной конструкции блокирующий элемент установлен таким образом, что при перемещении в позицию разблокирования, допускающую повторное замыкание контактов, он входит в выемку, которая предусмотрена в беспроводном соединителе основания и позволяет осуществлять перемещение вниз для соединения контактов друг с другом. В особенно предпочтительной конструкции указанная выемка представляет собой прорезь или отверстие, в которые входит проводник управляющего узла. Если беспроводной соединитель основания относится к 360-градусному типу, который позволяет осуществлять электрическое соединение при любой или, по существу, при любой взаимной угловой ориентации, указанная выемка может представлять собой, например, кольцевую прорезь, в которую входит кольцеобразный проводник.

Блокирующий элемент по меньшей мере в соответствии с предпочтительными вариантами осуществления может обеспечивать удобный механизм выключения прибора при помощи его простого кратковременного подъема с беспроводного основания. Заявитель установил, что ручной выключатель больше не является необходимым, благодаря чему уменьшается общее количество компонентов и, следовательно, повышается надежность управляющего узла. Таким образом, в одной группе вариантов осуществления обеспечен управляющий узел, блок управления и устройство для нагрева жидкости, в котором не предусмотрен ручной выключатель управляющего узла.

В одной группе вариантов осуществления подвижный контактный элемент установлен на переключающем рычаге. В этой группе вариантов осуществления управляющий узел содержит упругий элемент, отдельный от переключающего рычага и действующий на него, чтобы смещать подвижный контактный элемент и замыкать электрическое соединение с неподвижным контактным элементом.

При этом следует понимать, что в отличие от устройств, использующих плоские пружины, такой управляющий узел разделяет механические и электрические свойства конструкции, несущей подвижный контактный элемент, поскольку указанный контактный элемент установлен на рычаге, который может быть жестким (т.е., он не обязательно должен быть упругим) и может иметь сложные геометрические характеристики, которые не обеспечиваются простыми пружинами или проводниками, в то время как силу смещения, необходимую для хорошего электрического контакта, создает отдельный упругий элемент, например, пружина. Это позволяет выбирать наиболее подходящий материал для каждого компонента. Ранее, когда силу смещения и электропроводность подвижного электрического контакта обеспечивал один и тот же компонент управляющего узла, например, плоская пружина, при выборе материала для применения приходилось искать компромисс между необходимыми функциональными свойствами для удовлетворения двух различных эксплуатационных требований. Предпочтительно иметь возможность использования жесткого переключающего рычага, поскольку это делает его перемещение, и, следовательно, перемещение контактного элемента, предсказуемым и надежным. В одном неограничительном примере упругая сила может быть обеспечена пружиной, изготовленной из пружинной стали, проводник может представлять собой плетеный или многожильный медный провод, а сложные механические детали, заключающие весь узел в жесткую конструкцию, могут быть получены способом литья из пластмассы.

Кроме того, поскольку переключающий рычаг в управляющем узле согласно изобретению имеет упругое смещение для получения необходимого контактного давления, не требуется создавать упруго смещаемый контакт в беспроводном соединителе основания, что делает его более прочным и обеспечивает более экономичное изготовление.

Наличие подвижного контактного элемента на переключающем рычаге является особенно полезным, если термочувствительный привод, в частности, биметаллический привод мгновенного действия, действует на рычаг для размыкания контактов. При этом можно использовать природу рычага, например, установив отношение плеч рычага таким образом, чтобы точка поворота была расположена ближе к приводу, чем к подвижному контактному элементу - т.е., таким образом, чтобы перемещение привода увеличивалось рычагом. Рычаг можно также использовать для того, чтобы увеличивать относительно малую силу, прикладываемую приводом, для размыкания подвижного контактного элемента с преодолением действующей на него относительно высокой силы смещения, которая требуется в случае необходимости большого контактного давления. Это позволяет получить более безопасный управляющий узел, поскольку относительно небольшую длину хода привода, в частности, биметаллического привода мгновенного действия, можно увеличить до относительно большой длины хода подвижного контактного элемента, обеспечивая при этом его адекватное отделение от неподвижного контакта, удовлетворяющее стандартам по технике безопасности.

Описанный переключатель может быть использован для переключения любого полюса источника сетевого электропитания прибора. В одной группе вариантов осуществления он переключает фазный полюс. При этом в некоторых вариантах осуществления предусмотрен дополнительный термочувствительный привод, который действует прямо или косвенно на подвижный контактный элемент, образуя часть переключателя для нулевого полюса. Однако в некоторых вариантах осуществления описанный здесь блокирующий элемент не предусмотрен для переключателя нулевого полюса.

Согласно изобретению, как указано выше, в беспроводном соединителе основания предусмотрен неподвижный контакт. В одной группе предпочтительных вариантов осуществления электрические контакты, как фазы, так и нуля, в беспроводном соединителе основания являются неподвижными, т.е., они не должны перемещаться относительно корпуса соединителя, чтобы обеспечить переключение необходимое для замыкания и размыкания соответствующей электрической цепи. Заявитель установил, что это является полезным, поскольку позволяет уменьшить высоту беспроводного соединителя основания. Это может также упростить изготовление беспроводного соединителя основания, например, способом литья под давлением. В особенности это упрощает изготовление беспроводного соединителя основания, представляющего собой подузел, в котором неподвижные контакты имеют неразъемные соединения с соответствующими проводниками в кабеле электропитания. Это является полезным, поскольку позволяет изготавливать подузел в соответствии с требованиями по электропитанию конкретной страны, а не базовый соединительный компонент, который должен быть сконструирован согласно самым жестким требованиям, даже если они могут не относиться к данной области применения. Наиболее предпочтительными контактами в беспроводном соединителе основания являются концевые контакты, т.е., контакты, предназначенные для сопряжения с соответствующим контактом на дальнем конце проводника, а не поверхностные контакты, в частности, с кольцевыми контактными площадками. Такие концевые контакты облегчают отекание жидкости, если в процессе работы в беспроводной соединитель основания попадает влага.

Хотя заявитель оценил достоинство наличия неподвижных концевых проводников в беспроводном соединителе основания, это усложняет применение принципа использования беспроводного соединения как части переключающего устройства, если требуется иметь 360-градусное, или, по существу, 360-градусное, например, более чем 345-градусное беспроводное соединение. Поэтому в одной группе вариантов осуществления управляющий узел снабжен подвижным контактным элементом с кольцевой контактной поверхностью. На первый взгляд это не соответствует здравому смыслу, поскольку полностью противоречит принципу, согласно которому подвижные детали и подвижные контакты, в особенности, должны иметь минимально возможные размеры. Однако это следует из установленных заявителем достоинств наличия неподвижных концевых контактов в беспроводном соединителе основания.

Таким образом, указанная конструкция сама по себе является новой и оригинальной, и согласно другому аспекту изобретение обеспечивает блок управления для беспроводного устройства для нагрева жидкости, содержащий управляющий узел для установки в устройство для нагрева жидкости и беспроводной соединитель основания, предназначенный для подачи электропитания в управляющий узел, при этом указанный блок управления содержит также переключатель, предназначенный для замыкания и размыкания электрической цепи подачи электропитания в устройство для нагрева жидкости, а указанный переключатель содержит неподвижный контакт, предусмотренный в беспроводном соединителе основания, и подвижный контактный элемент, предусмотренный в управляющем узле, при этом подвижный контактный элемент содержит кольцевую контактную поверхность, предназначенную для сопряжения с указанным неподвижным контактом.

Как указано выше, благодаря использованию одного переключателя и одного или более неподвижных контактов в беспроводном соединителе основания, можно уменьшить высоту этого соединителя по сравнению с традиционными соединителями оснований, что позволяет сэкономить материалы, а также складские и транспортные расходы. Как указано выше, неподвижный контакт предпочтительно представляет собой концевой контакт, а беспроводной соединитель основания предпочтительно содержит концевые контакты, как для фазного, так и для нулевого полюсов.

Этот аспект изобретения относится к управляющему узлу как таковому, и поэтому согласно другому аспекту изобретение обеспечивает управляющий узел для установки в беспроводное устройство для нагрева жидкости, который включает подвижный контактный элемент, содержащий кольцевую контактную поверхность, предназначенную для сопряжения с неподвижным контактом в беспроводном соединителе основания.

Контактный элемент с кольцевой поверхностью может быть установлен в цепи фазного или нулевого полюса. Как поясняется ниже более подробно, если управляющий узел установлен таким образом, что во время работы обеспечивается независимое переключение фазного и нулевого полюсов, однако, один из полюсов является предпочтительным для переключения, выгодно, чтобы кольцевая поверхность находилась не в цепи предпочтительного полюса, поскольку это устраняет необходимость создания значительного слоя серебра на кольцевой поверхности. Это также поясняется ниже более подробно.

Следует понимать, что беспроводной соединитель основания сам по себе также является новым и оригинальным и, таким образом, изобретение обеспечивает также беспроводной соединитель основания, предназначенный для подачи электропитания в соответствующий управляющий узел, установленный в устройстве для нагрева жидкости, независимо, или, по существу, независимо, от его относительной угловой ориентации, при этом указанный соединитель содержит соответствующие фазный и нулевой концевые контактные элементы, неподвижные относительно корпуса соединителя и предназначенные для сопряжения с соответствующими подвижными контактами в управляющем узле.

Другой вопрос, который принял во внимание и к которому обратился заявитель, связан с неподвижными концевыми контактами в 360-градусном беспроводном соединителе и с подвижным проводником, имеющим кольцевую поверхность, и заключается в желательности ограничить величину перемещения кольцевого контакта. С другой стороны, массовое производство сопрягаемых компонентов при минимальной стоимости обычно предполагает, что большое перемещение является необходимым для обеспечения адекватного контактного давления в диапазоне связанных технологических допусков.

В одной группе вариантов осуществления по меньшей мере один из компонентов - управляющий узел или беспроводной соединитель основания - содержит одну базовую точку, расположенную на его несущей обшивке и предназначенную для опоры на другой компонент во время работы, чтобы получить точное стыковочное соединение между ними. В одной группе вариантов осуществления базовая точка расположена на несущей обшивке управляющего узла и предназначена для опоры на подузел соединителя, который содержит неподвижные концевые контакты. Несущая обшивка управляющего узла обычно изготавливается из высококачественного конструкционного полимера, поэтому можно обеспечить жесткий допуск для базовой точки. Если обеспечено известное расположение подвижных контактных элементов относительно несущей обшивки управляющего узла, то такая конструкция позволяет минимизировать общее перемещение, необходимое для получения заданного минимального контактного давления. Она также позволяет иметь более широкие допуски для большего числа наружных корпусных компонентов, что уменьшает производственные затраты, например, за счет возможности применения менее дорогостоящих полимерных материалов.

При этом заявитель также установил, что обеспечение одной базовой точки, хотя и является полезным при определенных обстоятельствах, однако, создает проблему неустойчивости и качания прибора относительно указанной одной точки, когда прибор устанавливают на основание. Поэтому в одной группе вариантов осуществления устройство для нагрева жидкости имеет по меньшей мере один, а предпочтительно - два упругих элемента, например, подпорки. Они могут быть предусмотрены на нижней стороне прибора, чтобы опираться на беспроводное основание, или на основании, чтобы служить опорами для нижней поверхности прибора. Это может повысить устойчивость прибора. Пара подпорок является предпочтительной, поскольку она образует устойчивое основание по принципу треножника (при этом третьей ножкой треножника является базовая точка).

Такие конструкции сами по себе являются новыми и оригинальными, поэтому согласно еще одному аспекту изобретение обеспечивает беспроводное устройство для нагрева жидкости, содержащее приборную часть и беспроводную базовую часть, при этом беспроводная базовая часть содержит беспроводной соединитель основания для подачи электропитания в приборную часть, а приборная часть содержит управляющий узел, сопрягаемый с беспроводным соединителем, и при этом по меньшей мере один из компонентов - управляющий узел или беспроводной соединитель основания - содержит одну базовую точку, расположенную на его несущей обшивке и предназначенную для опоры на другой компонент, а прибор содержит также один или более упругих элементов на верхней поверхности базовой части или на нижней поверхности приборной части.

Упругие элементы могут представлять собой относительно более упругие части сплошной поверхности или дискретные подпорки. Одним вариантом осуществления является обеспечение независимо подпружиненных подпорок, однако, в одной подходящей группе вариантов осуществления подпорки представляют собой части корпуса приборной или базовой части, которые выступают из остальной части поверхности, образуя подпружиненные консольные лапки. Это обеспечивает необходимую упругость без дополнительных расходов на изготовление. С точки зрения эстетики может быть предпочтительным обеспечение подпорок в виде ножек на нижней стороне корпуса приборной части, поскольку они не будут видны при нормальной эксплуатации.

В одной группе вариантов осуществления прибор содержит переключатель для замыкания и размыкания цепи подачи электропитания на нагревательный элемент в приборной части, при этом указанный переключатель содержит контакт в управляющем узле и контакт в беспроводном соединителе основания. Переключатель предпочтительно содержит подвижный контактный элемент в управляющем узле, а неподвижный контакт - в беспроводном соединителе основания.

В одной группе вариантов осуществления управляющий узел содержит переключатель для замыкания и размыкания цепи подачи электропитания на нагревательный элемент в приборной части, при этом указанный переключатель содержит подвижный контактный элемент, установленный на переключающем рычаге, предусмотренном в управляющем узле, и упругий элемент, отдельный от переключающего рычага и действующий на него, таким образом, чтобы смещать подвижный контактный элемент и замыкать электрическое соединение с неподвижным контактом. Неподвижный контакт может быть расположен в управляющем узле или в беспроводном соединителе основания.

Заявитель обеспечил также другие элементы, которые помогают установить управляющий узел в относительно вертикальном положении.

В одной группе вариантов осуществления управляющий узел содержит, по существу, плоский вертикальный монтажный элемент, на котором устанавливаются переключатель, например, один или более переключающих рычагов, один или более подвижных контактных элементов и/или упругие элементы. Такая конструкция сама по себе является новой и оригинальной, поэтому согласно другому аспекту изобретение обеспечивает электрический управляющий узел для устройства для нагрева жидкости, содержащий, по существу, плоский вертикальный монтажный элемент, предназначенный для установки управляющего узла на нижней стороне нагревателя, образующей часть основания камеры прибора для заполнения жидкостью, таким образом, монтажный элемент расположен, по существу, перпендикулярно указанному основанию.

Следует понимать, что указанный, по существу, плоский вертикальный монтажный элемент образует прочную и жесткую опору для управляющего узла. Обычно такие управляющие узлы предназначены для установки на нижней стороне нагревательной или диффузорной пластины прибора для нагревания жидкости. Эта пластина изгибается при подаче электропитания нагревателя, однако, по существу, плоский монтажный элемент, установленный в вертикальном направлении, т.е., перпендикулярно нагревательной или диффузорной пластине, является нечувствительным к перемещению в этом направлении. Поэтому управляющий узел удерживается в одной и той же позиции во время всего цикла нагревания, что позволяет точно позиционировать его компоненты, особенно - подвижные компоненты.

В одной группе вариантов осуществления управляющий узел содержит один или более термочувствительных приводов, например, биметаллических приводов, установленных на монтажном элементе. Обычно управляющий узел содержит три термочувствительных привода: два привода перегрева или выкипания и один привод определения кипения (например, привод по пару). Применение монтажного элемента для позиционирования термочувствительных приводов позволяет точно устанавливать их, например, перпендикулярно нагревательной или диффузорной пластине устройства для нагрева жидкости. Например, это позволяет устанавливать биметаллический привод таким образом, чтобы он только касался соответствующей части устройства для нагрева жидкости, благодаря чему только небольшая поверхность биметаллического привода может контактировать, например, с нагревательным элементом. Поскольку термочувствительные приводы обычно являются наиболее важными компонентами для точного позиционирования в управляющем узле относительно устройства для нагрева жидкости, управляющий узел предпочтительно содержит средства, например, заклепки или винты, для присоединения управляющего узла к прибору для нагревания жидкости в непосредственной близости от термочувствительных приводов. На монтажном элементе в непосредственной близости от термочувствительной части привода предпочтительно предусмотрены позиционирующие стопоры, обеспечивающие еще лучшее позиционирование относительно нагревателя. Позиционирующие стопоры предпочтительно выполнены таким образом, чтобы они немного выступали относительно номинальной позиции, в которой управляющий узел полностью соединен с нагревателем, чтобы предотвратить приложение чрезмерной силы к приводу. Поэтому даже в случае некоторой деформации нагревательной или диффузорной пластины устройства для нагрева жидкости термочувствительные приводы будут оставаться в одной и той же относительной позиции.

В одной группе вариантов осуществления монтажный элемент предназначен для ограничения длины хода по меньшей мере одной части термочувствительного привода, например, при помощи стопора, предусмотренного на монтажном элементе. Термочувствительный привод предпочтительно устанавливается таким образом, чтобы он находился в контакте с монтажным элементом. Так, например, если предусмотрен термочувствительный биметаллический привод, центральная лапка которого установлена на монтажном элементе, указанный монтажный элемент также может ограничивать длину хода кромки биметаллического привода. Это приводит к увеличению длины хода противоположной кромки биметаллического привода, поскольку ограничение перемещения одной кромки привода вызывает некоторый наклон плоскости привода и увеличение перемещения противоположной кромки. Очевидно, что это является важным для конструкции, в которой термочувствительный привод действует непосредственно на переключающий рычаг или подвижный контактный элемент, т.е., когда перемещение термочувствительного привода не увеличивается промежуточной плоской пружиной.

В одной группе предпочтительных вариантов осуществления монтажный элемент содержит также один или более позиционирующих стопоров. Они определяют расстояние между одним или более приводами и поверхностью нагревателя. Такая конструкция позволяет устанавливать термочувствительный привод в точной позиции относительно нагревающей поверхности, не создавая опасности возникновения напряжений, которые могут влиять на величину температуры срабатывания привода.

Биметаллические приводы могут быть установлены на монтажный элемент обычным способом, например, при помощи заклепки или т.п. В одной группе вариантов осуществления по меньшей мере один биметаллический привод прикреплен к монтажному элементу при помощи крючка и проушины. Это позволяет упростить сборку и устранить необходимость применения заклепок или т.п., уменьшая, таким образом, сложность. Крючок и проушина предпочтительно установлены таким образом, чтобы, когда привод находится в его нормальной позиции, он не мог перемещаться относительно монтажного элемента до такой степени, чтобы крючок выходил из проушины. Так, например, конструкция может обеспечивать удержание привода в устройстве, образованном крючком и проушиной, но предотвращать его выскальзывание за счет соответствующего выступа, предусмотренного на монтажном элементе. Это можно обеспечить, в частности, при установке привода путем пропускания крючка через проушину с последующим поворотом привода относительно монтажного элемента таким образом, чтобы кромка привода была зажата за указанным выступом. Обычно крючок предусматривается на монтажном элементе, а проушина - на приводе. Это позволяет легко штамповать оба элемента из соответствующих металлических листов.

Монтажный элемент предпочтительно содержит встроенное заземляющее соединение. Использование объединенного монтажного и заземляющего соединения, выполненных из одного и того же материала, устраняет необходимость изготавливать их в виде отдельных компонентов и, следовательно, повышает надежность управляющего узла. Заземляющее соединение предпочтительно является кольцевым, чтобы его можно было использовать, по существу, с 360-градусным беспроводным соединителем. Однако в некоторых вариантах осуществления соединитель может не обеспечивать соединение в пределах полных 360° относительно ориентации управляющего узла, но все-таки позволяет осуществлять электрическое соединение, по существу, независимо от этой ориентации, например, в диапазоне 345° или более. При этом, разумеется, следует понимать, что, по существу, плоский вертикальный монтажный элемент может представлять собой часть более крупного компонента, который вовсе не является плоским.

В одной группе вариантов осуществления согласно всем аспектам изобретения управляющий узел содержит подвижный контактный элемент, установленный на переключающем рычаге, при этом переключающий рычаг установлен с возможностью поворота на монтажном элементе. Установка переключающего рычага, а также термочувствительного привода (который действует на переключающий рычаг) на монтажном элементе обеспечивает неподвижные относительные позиции этих двух компонентов. Поэтому, даже если монтажный элемент перемещается во время работы устройства для нагрева жидкости, например, в результате деформации нагревательной пластины, переключающий рычаг не перемещается относительно термочувствительного привода. Такое неподвижное позиционирование этих компонентов независимо от термических перемещений основания является полезным, поскольку оно позволяет обеспечивать очень малый холостой ход между ними, что, в свою очередь позволяет преобразовывать максимально возможную часть перемещения привода в перемещение подвижного контактного элемента (возможно, посредством переключающего рычага), если между ними предусмотрена прямая связь, как это имеет место в предпочтительных вариантах осуществления изобретения.

Как указано выше, управляющий узел является особенно пригодным для применения с беспроводным электрическим прибором, содержащим соединительную часть 360° типа, т.е., соединительную часть прибора, которую можно соединить с соответствующим соединителем основания, предусмотренным в блоке питания основания, неза
