Электролит для электрохимической обработки ниобия
Иллюстрации
Реферат

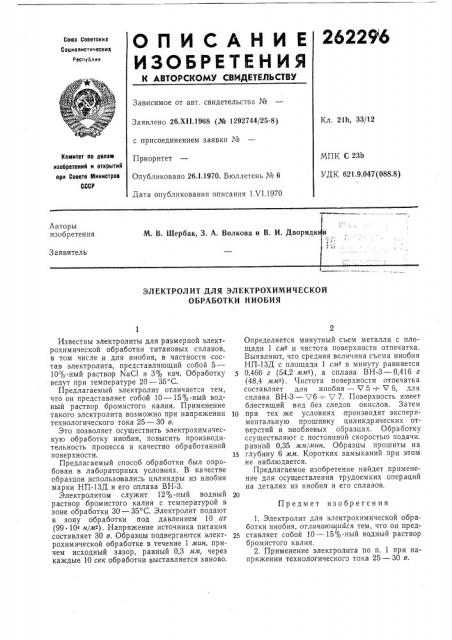

262296
СПИ САНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Соеизлистииеских
Рссптблин
Зависимое от авт. свидетельства №
Кл. 21h, 33/12
Заявлено 26.XI1.1968 (№ 1292744/25-8) с присоединением заявки ¹
Приоритет
Опубликовано 26.1.1970. Бюллетень № 6
Дата опубликования описания 1 VI.1970
Комитет оо делам изобретений и открытий лри Совете Министров
СССР
МПК С 23b
УДК 621.9.047(088.8) j
М. В. Шербак, 3. А. Волкова и В. И. Дворядкнн 1, -.;
Авторы изобретения
Заявитель
ЭЛЕКТРОЛИТ ДЛЯ ЭЛЕКТРОХИМИЧЕСКОЙ
ОБРАБОТКИ НИОБИЯ
Определяется минутный съем металла с площади 1 смз и чистота поверхности отпечатка.
Выявляют, что средняя величина съема ниобия
НП-13Д с площади 1 см- в минуту равняется
5 0,466 г (54,2 ммз), а сплава ВН-3 — 0,416 г (48,4 ммз) . Чистота поверхности отпечатка составляет для ниобия — V 5 —: V 6, для сплава ВН-3 — с76 —: 7 7. Поверхность имеет блестящий вид без следов окислов. Затем
10 при тех же условиях производят экспериментальную прошивку цилиндрических отверстий в ниобиевых ооразцах. Обработку ссуществляют с постоянной скоростью подачи. равной 0,35 мм/мин. Образцы прошиты на
15 глубину 6 мм. Коротких замыканий при этом не наблюдается.
Предлагаемое изобретение найдет применение для осуществления трудоемких операций на деталях из ниобия и его сплавов.
1. Электролит для электрохимической обработки ниобия, отличающийся тем, что он пред25 ставляет собои 10 — 15%-ный водный раствор бромистого калия.
2. Применение электролита по п. 1 при напряжении технологического тока 25 — 30 в.
Известны электролиты для размерной электрохимической обработки титановых сплавов, в том числе и для ниобия, в частности состав электролита, представляющий собой 5—
10%-ный раствор NaCI и 3% квч. Ооработку ведут при температуре 20 — 35 С.
Предлагаемый электролит отличается тем, что он представляет собой 10 — 15%-ный водный раствор бромистого калия. Применение такого электролита возможно при напряжении технологического тока 25 — 30 в.
Это позволяет осуществить электрохимическую обработку ниобия, повысить производительность процесса и качество обработанной поверхности.
Предлагаемый способ обработки был опробован в лабораторных условиях. В качестве образцов использовались цилиндры из ниобия марки НП-IЗД и его сплава ВН-З.
Электролитом служит 12% -ный водный раствор бромистого калия с температурой в зоне обработки 30 — 35 С. Электролит подают в зону обработки под давлением 10 ат (99 ° 104 и/мз). Напряжение источника питания составляет 30 в. Образцы подвергаются электрохимической обработке в течение 1 мин, причем исходный зазор, равный 0,3 мм, через каждые 10 свк обработки выставляется заново.
Предмет изобретения
