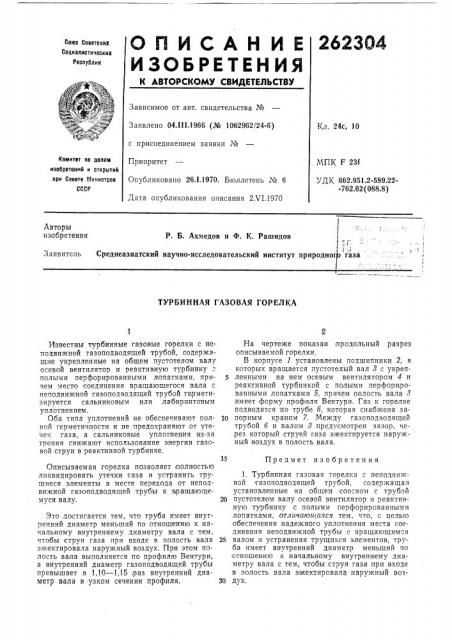

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союа Советскик

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 04111.1966 (№ 1062962/24-6) с присоединением заявки №

Приоритет

Опубликовано 26.1.1970. Бюллетень № 6

Дата опубликования описания 2Х1.1970

Y,„ë. 24с, 10

Комитет по лелем изобретеиий и открытий при Совете Уйииистров

СССР

МПК F 231

,/ДК 662.951.,2-589.22-762.62 (088.8) Авторы изобретения

P. Б. Ахмедов и Ф. К. Рашидов

;: 1 ! 1

Среднеазиатский научно-исследовательский институт природно газа

Заявитель

ТУРБИННАЯ ГАЗОВАЯ ГОРЕЛКА

Известны турбинные газовые горелки с неподвижной газоподводящей трубой, содержащие укрепленные на общем пустотелом валу осевой вентилятор и реактивную турбинку полыми перфорированными лопатками, причем место соединения вращающегося вала с неподвижной тазоподводящей трубой терметизируется сальниковым или лабиринтовым уплотнением.

Оба типа уплотнений не обеспечивают полной герметичности и не предохраняют,от утечек газа, а сальниковые уплотнения из-за трения снижают использование энергии газовой струи в реактивной турбинке.

Описываемая, горелка позволяет полностью ликвидировать утечки таза и устранить трущиеся элементы в месте перехода от неподвижной газоподводящей трубы к вращающемуся валу.

Это,достигается тем, что труба имеет внутренний диаметр меньший по отношению к начальному внутреннему диаметру вала с тем, чтобы струя газа при входе в полость вала э>кектировала наружный воздух. При этом полость вала выполняется по профилю Вентури, а внутренний диаметр газоподводящей трубы превышает в 1,10 — 1,15,раз внутренний диаМетр вала в узком сечении профиля.

На чертеже показан, продольный разрез описываемой горелки.

В корпусе 1 установлены подшипники 2, в которых вращается пустотелый вал 3 с укрепленными на нем осевым вентилятором 4 и реактивной турбинкой с полыми перфорированными лопатками 5, причем полость вала > имеет форму профиля Вентури. Газ к горелке подводится по трубе б, которая снабжена за10 парным краном 7. Между газоподводящей трубой б и валом > предусмотрен зазор, че,рез который струей газа эжектируется наружный воздух в полость вала.

15 Предмет изобретения

1. Турбинная газовая горелка с неподви>кной газ оподводящей трубой, содержащая установленные на общем;соосном с трубой

20 пустотелом валу осевой вентилятор и реактивную турбинку с полыми перфорированными лопатками, отличаюи!аяся тем, что, с целью обеспечения .надежного уплотнения места соединения неподвижной трубы с вращающимся

25 валом и устранения трущихся элементов, труба имеет внутренний диаметр меньший по отношению к начальному внутреннему диаметру вала с тем, чтобы струя газа при входе в полость вала эжектировала наружный воз30 дух.

262304

Редактор Г. Яковлева

Техред 3. Н. Тараненко Корректор С. А. Кузовенкова

Заказ 1300/16 Тираж 500 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва SK-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

2. Горелка по п. 1, отличающаяся тем, что, с целью увеличения эяектирующего действия газовой струи, полость вала выполнена по профилю Вентури.

3. Горелка по пп. 1 и 2, отличающаяся тем, что внутренний диаметр,газоподводящей трубы в 1,10 — 1,15 раз превышает внутренни с диаметр вала в узком сечении его профиля.
