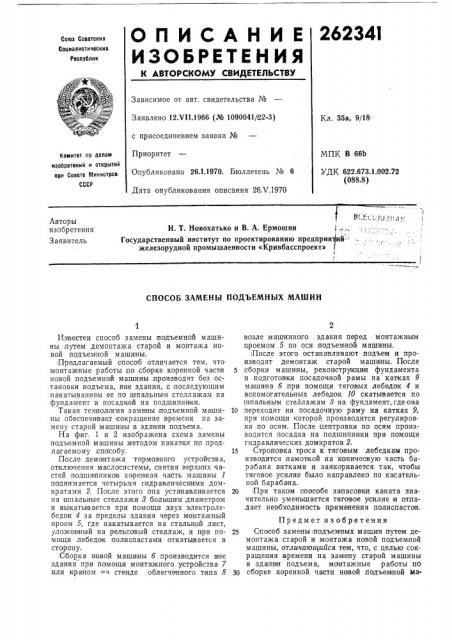

О П И С А Н И Е 262341

ИЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 12.Ч11.1966 (№ 1090041 I22-3) Кл. 35а, 9/18 с присоединением заявки №

Приоритет

МПК В 66Ь

УДК 622.673.1.002.72 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 26 1.1970. Бюллетень № 6

Дата опубликования описания 26.Ч.1970!

" ".т- - -:!",т. .! в

И. Т. Новохатько и В. А. Ермошин

Государственный институт по проектированию предприят|ий" железорудной промышленности «Кривбасспроект» ! г

Авторы изобретения

Заявитель

СПОСОБ ЗАМЕНЫ ПОДЪЕМНЪ|Х МАШИН

Из|вестен способ замены подъемной машины путем демонтажа старой и монтажа новой подъемной м аши ны. Предлагаемый способ отличается тем, что. монтажные работы по сбор|ке коренной част и новой подъемной машины дроизводят без остановки подъема, вне здания, с последующим накатыванием ее по шпальным стеллажам на фундамент и посадкой на подшипники.

Такая технология замены подъемной ма шины обеспечивает сокращение в ремени на замену старой маши вы в здании подъема.

На фиг. 1 и 2 изображена схема замены подъемной машины методом накажи по,предлагаемому способу.

После демонтажа тормоз ного устройства, отключения маслосистемы, снятия верхних частей подшипников коренная часть машины 1 подним ается четырьмя гидравлическими домкратами 2. После этого она уста навли вается на шпальные стеллажи 8 большим диаметром и выкатывается при помощи двух электролебедок 4 за пределы здания через монтажный проем 5, где накатывается на стальной лист, уложе н ный на рельсовый стеллаж, и при помощи лебедок полиспастами откатывается в сторону.

С борка новой машины б производится в не здания при помощи монтажного устройства 7 или к ра ном тп стенде облегченного типа 8 возле машинного здания перед монтажным проемом 5 по оси;подъемной матпи ны. После этого остана|влявают подъе1м и произ водят демонтаж старой MBIIIHIHbI. После

s сборки машины, реконструкция фундамента H подготовки по садоч ной рамы на катках 9 марши на б при помощи тяговых лебедок 4 и вспомогательных лебедок 10 скатывается по шпальным стеллажам 3 на фундамент, где она

10 переходит на посадочную раму на катках 9, при помощи которой производится регулировка по осям. После центровки по осям производится посадка на подшипники при помощи гидравлических домкратов 2.

15 Строповка троса к тяговым лебедка|м производится намоткой на коническую часть барабана витками и заякориваевся так, чтобы тяговое усилие было направлено по касательной барабана.

20 При таком способе за пасовки каната зна. чительно уменьшается тяговое усилие и отпадает необходимость применения полиспастов.

Предмет изобретения

25 Способ замены подъемных маши и путем демонтажа старой и монтажа новой подъемной машины, отличающийся тем, что, с целью сокращения времени на замену старой машины в зданиями подъема, монтажные работы по

30 сборке коренной части новой подъемной ма262341

Ф/г 1

4 ог Г

Составитель Л. Гальперина

Техред 3. Н. Тараненко Корректор В. В. Комарова

Редактор Т. Фадеева

Заказ 1235/15 Тираж 500 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва 5К-35, Раугпская наб., д. 4/5

Типография, пр. Сапунова, 2 ши ны производят без остановки подъема, вне здания, с последующим HBKBTbIBBHIHBM ее по шпальным стеллажам на фундамент и посадкой на .подшипники.
