Узел и способ сохраняющего стерильность медицинского коннектора

Узел и способ сохраняющего стерильность медицинского коннектора

Иллюстрации

Показать все

Реферат

Перекрестная ссылка на родственную заявку

[0001] Настоящая заявка притязает предварительной заявки на патент США №61/548862 "Sterility Retaining Medical Connector Assembly and Method", поданной 19 октября 2011.

Предпосылки к созданию изобретения

Область техники

[0002] Настоящее раскрытие относится в целом к области медицинских коннекторов, а точнее, к узлам медицинских коннекторов для сохранения стерильности повторно используемой части узла медицинского коннектора.

Описание предшествующего уровня техники

[0003] Типичные медицинские коннекторы предоставляются для применения с различными медицинскими устройствами, включая дозировочные емкости, наборы для внутривенного введения, катетеры и капельницы. Эти коннекторы широко применяются в многочисленных медицинских процедурах, где необходимо, например, откачать лекарственный препарат из емкости и/или ввести медицинский раствор(-ы) одному или нескольким пациентам. Одним примером такого коннектора является резиновая перегородка, обеспечиваемая на обычном пузырьке с лекарственным препаратом, и игла для набора некоторого количества лекарственного препарата из пузырька с лекарственным препаратом. Каждый раз, когда к пузырьку с лекарственным препаратом получают доступ с целью набрать из него некоторое количество лекарственного препарата, резиновую перегородку, как правило, дезинфицируют дезинфицирующим веществом, таким как спирт. Затем пользователь протыкает резиновую перегородку иглой, чтобы набрать некоторое количество лекарственного препарата из пузырька с лекарственным препаратом. После удаления иглы из резиновой перегородки за счет упругих свойств материала перегородки пузырек с лекарственным препаратом повторно герметизируется, тем самым поддерживая герметичное соединение между внутренней и наружной частями пузырька с лекарственным препаратом. Пользователь может затем применить иглу, чтобы ввести лекарственный препарат пациенту. В этом примере игла может рассматриваться как коннектор одноразового использования, который используют всего один раз для каждого пациента, а затем выбрасывают как медицинские отходы.

[0004] Другим примером медицинского коннектора является протираемый клапан и соответствующий коннектор одноразового использования. В этом примере пользователь должен протирать соединительный клапан дезинфицирующим веществом, таким как спирт, чтобы очистить поверхность соединения перед стыковкой соединительного клапана с коннектором одноразового использования. Коннектором одноразового использования может быть фитинг с фиксатором Люэра. Как правило, протираемые клапаны должны протираться, по меньшей мере, в течение 15 секунд дезинфицирующим веществом, после чего требуется период ожидания по меньшей мере 45 секунд, чтобы дезинфицирующее вещество испарилось. На практике часто бывает, что соединительный клапан не дезинфицируют в течение положенного периода времени или вообще не дезинфицируют.

[0005] Обычные медицинские коннекторы, как правило, перед применением предоставляются в предварительно стерилизованных герметичных упаковках. Пользователь, например медицинский работник, должен извлечь медицинский коннектор перед использованием. Хотя при изготовлении и упаковке медицинских коннекторов возможно сохранять стерильность, различные источники загрязнения могут появляться, когда медицинский коннектор извлекают из предварительно стерилизованной герметичной упаковки. Например, взвешенные в воздухе частицы, такие как микробы, содержащиеся в каплях при кашле или чихании, могут накапливаться на элементе жидкостного соединения медицинского коннектора, тем самым загрязняя его. Споры и пыль являются дополнительными взвешенными в воздухе частицами, которые могут загрязнять медицинский коннектор. При использовании медицинский коннектор может загрязняться в результате непреднамеренного контакта с нестерильным материалом, таким как одежда или тело медицинского работника или пациента. Стерильность может дополнительно снижаться в процессе установления соединения медицинского коннектора с медицинской емкостью в результате прикосновения к нестерильной поверхности.

[0006] Хотя в течение многих лет использовались различные медицинские коннекторы, имеющие разнообразные конструкции, им присуще немало недостатков. При использовании важно избегать всякого контакта с нестерильными поверхностями и снижать, минимизировать или исключать контакт с взвешенными в воздухе загрязняющими частицами. Каждый раз, когда между медицинским изделием, таким как шприц, дозировочная емкость или насос, и жидкостной линией, подсоединенной к пациенту, например подсоединенной к катетеру, введенному в тело пациента, устанавливается жидкостное соединение, должен использоваться новый стерильный медицинский коннектор для соединения с жидкостной линией между медицинским изделием и пациентом. Однако стерильность соединения между различными компонентами медицинского коннектора часто уменьшается, когда медицинский коннектор извлекают из стерильной среды, такой как его упаковка. Обычные медицинские коннекторы часто оснащаются пылезащитными колпачками, чтобы предотвратить непреднамеренный контакт с нестерильными поверхностями или взвешенными в воздухе загрязняющими частицами. Например, в патентах США №№2780243 (Williams et al.) и 3987930 (Fuson) раскрыты соответственные варианты осуществления укладываемых в стопку или вставляемых друг в друга пылезащитных колпачков, которые пригодны для долгосрочного хранения, а в патенте США №4778447 (Velde et al.) раскрыт медицинский коннектор с защитными колпачками как с наружной, так и с внутренней резьбой. Однако эти средства сохранения стерильности не всегда применимы на практике. Дополнительно обеспечение пылезащитными колпачками каждого компонента коннектора повышает сложность таких изделий, во многих случаях чрезмерно повышая их стоимость ввиду их одноразового применения, а также увеличивая количество отходов, требующих утилизации.

[0007] Различные двухэлементные медицинские коннекторы также известны в области медицины, например из патентов США №№4981469, Whitehouse et al., и 7241285, Dikeman. В документе на имя Whitehouse et al., описан узел для соединения с медицинской питательной трубкой и содержит перегородку в сборе, содержащую колпачок дистального конца, колпачок перегородки и внешний переходник. В документе на имя Dikeman раскрыт медицинский коннектор для соединения устройства перетекания жидкости, обеспечиваемое, например, конусом Люэра, и местом инъекции, имеющим тонкую диафрагму. Медицинский коннектор содержит канюлю меньшего диаметра для достаточного взаимодействия с тонкой диафрагмой, чтобы открыть тонкую диафрагму и установить открытый жидкостный канал. Патент США №6911025, Miyahara, относится к коннектору для диализа, в котором коннектор со стороны пациента охвачен защитным колпачком долговременного использования, который охватывает стерильный внутренний колпачок, заменяемый по завершении каждой процедуры диализа.

[0008] Каждая из вышеупомянутых конструкций основана на коннекторе одноразового использования, который пользователь должен заменять перед установкой нового жидкостного соединения между медицинским изделием и пациентом. За счет своей конструкции одноразового использования обычные медицинские коннекторы обуславливают, чтобы пользователь предпринимал должные меры стерилизации каждый раз, когда требуется новое соединение. Дополнительно существует значительный риск загрязнения из-за совершения человеком ошибок при установке и снятии пылезащитных колпачков с коннекторов одноразового использования. Более того, поскольку детали медицинского коннектора обычных конструкций повторно не используются, в помещениях необходимо хранить большие запасы медицинских коннекторов, что увеличивает затраты на хранение и затраты на каждую процедуру.

[0009] Описана, главным образом, подающая жидкость сторона в системе подачи жидкости. Существуют подобные или даже более серьезные вопросы, потребности и проблемы на получающей стороне пациента, где из-за физической боли или дискомфорта пациента и трудностей у медицинского работника с получением сосудистого доступа у пациента часто существует необходимость в последовательной подаче или наборе жидкостей из единого устройства сосудистого доступа у пациента во время его лечения. На сегодняшний день это решается путем применения вышеупомянутых протираемых клапанов или безыгольной мембраны. Как описывалось выше, в обоих случаях существуют значительные проблемы. Кроме того, желательно обеспечить признаки, которые снижают вероятность попадания крови пациента во внешнюю среду.

ИЗЛОЖЕНИЕ СУЩНОСТИ ИЗОБРЕТЕНИЯ

[0010] В свете вышеизложенного существует необходимость в узле медицинского коннектора для сохранения стерильности повторно используемого или коннектора многоразового использования или элемента. Например, узел медицинского коннектора можно применять для установления жидкостного соединения между первым медицинским устройством и вторым медицинским устройством. В одном варианте осуществления узел медицинского коннектора содержит коннектор многоразового использования и несколько коннекторов одноразового использования, соединенных последовательно. Коннектор многоразового использования содержит проксимальный конец, напротив дистального конца по длине в продольном направлении. Каждый из нескольких коннекторов одноразового использования содержит проксимальный конец напротив дистального конца по длине в продольном направлении. Дистальный конец коннектора многоразового использования соединен с возможностью снятия с проксимальным концом первого из последовательно соединенных коннекторов одноразового использования. Когда второй из последовательно соединенных коннекторов одноразового использования отсоединен от первого коннектора одноразового использования, первый коннектор одноразового использования остается соединенным с медицинским коннектором многоразового использования в качестве стерильной оболочки. Съемные колпачки могут быть предоставлены для закрывания дистального конца коннектора многоразового использования и проксимального конца первого коннектора одноразового использования для стерильности, например перед использованием.

[0011] Кожух может быть расположен вокруг узла медицинского коннектора и может содержать первый элемент кожуха, содержащий ломающееся соединение со вторым элементом кожуха. Кожух может проходить по внешней стороне узла медицинского коннектора, проходя от коннектора многоразового использования и продолжаясь вдоль последовательно соединенных коннекторов одноразового использования. Когда второй из последовательно соединенных коннекторов одноразового использования отсоединен от первого коннектора одноразового использования, кожух разрушается, так что второй коннектор одноразового использования нельзя или трудно повторно присоединить к первому коннектору одноразового использования. После разрушения первый элемент кожуха может оставаться расположенным вокруг первого коннектора одноразового использования, и часть медицинского коннектора многоразового использования и второй элемент кожуха могут оставаться расположенными вокруг отсоединенного второго коннектора одноразового использования, так что второй коннектор одноразового использования нельзя или трудно повторно присоединить к первому коннектору одноразового использования.

[0012] Элемент пути жидкости может быть соединен с дистальным концом второго коннектора одноразового использования. Элемент пути жидкости может содержать соединительную трубку низкого давления, выполненную с возможностью соединения с катетером. Коннектор многоразового использования может быть выполнен на соединительном наконечнике шприца.

[0013] Другой вариант осуществления, подробно описанный в данной заявке, представляет способ установления и сохранения стерильного жидкостного соединения в узле медицинского коннектора. Способ может включать предоставление коннектора многоразового использования, содержащего проксимальный конец напротив дистального конца по длине в продольном направлении, и предоставление нескольких коннекторов одноразового использования, соединенных последовательно, причем каждый содержит проксимальный конец напротив дистального конца по длине в продольном направлении. Способ может дополнительно включать соединение дистального конца коннектора многоразового использования с проксимальным концом первого из последовательно соединенных коннекторов одноразового использования. Кроме того способ может дополнительно включать отсоединение второго из последовательно соединенных коннекторов одноразового использования от первого коннектора одноразового использования, так что первый коннектор одноразового использования остается соединенным с медицинским коннектором многоразового использования в качестве стерильной оболочки.

[0014] Съемный колпачок может быть предоставлен на дистальном конце коннектора многоразового использования для стерильности, и способ может дополнительно включать снятие колпачка перед этапом соединения дистального конца коннектора многоразового использования с проксимальным концом первого коннектора одноразового использования. Дополнительно съемный колпачок может быть предоставлен на проксимальном конце первого коннектора одноразового использования для стерильности, и способ может дополнительно включать снятие колпачка перед этапом соединения дистального конца коннектора многоразового использования с проксимальным концом первого коннектора одноразового использования.

[0015] Кожух может быть расположен вокруг узла медицинского коннектора и может содержать первый элемент кожуха, содержащий ломающееся соединение со вторым элементом кожуха. Когда второй коннектор одноразового использования отсоединяют от первого коннектора одноразового использования, ломающееся соединение разрушается. Кожух может проходить по внешней стороне узла медицинского коннектора, проходя от коннектора многоразового использования и продолжаясь вдоль последовательно соединенных коннекторов одноразового использования. Далее, когда второй из последовательно соединенных коннекторов одноразового использования отсоединяют от первого коннектора одноразового использования, кожух разрушается, так что второй коннектор одноразового использования нельзя или трудно повторно присоединить к первому коннектору одноразового использования. После разрушения первый элемент кожуха может оставаться расположенным вокруг первого коннектора одноразового использования, а часть медицинского коннектора многоразового использования и второй элемент кожуха могут оставаться расположенными вокруг отсоединенного второго коннектора одноразового использования, обеспечивая утилизацию вместе со вторым коннектором одноразового использования.

[0016] Способ может включать обеспечение элемента пути жидкости, соединенного с дистальным концом второго коннектора одноразового использования. Элемент пути жидкости может содержать соединительную трубку низкого давления, выполненную с возможностью соединения с катетером. Коннектор многоразового использования может быть предоставлен на наконечнике шприца. Альтернативно коннектор многоразового использования можно расположить на любом типе элемента пути жидкости, таком как емкость, трубка от источника медицинского раствора, а расположенный напротив коннектор одноразового использования может быть на наконечнике шприца.

[0017] Этап отсоединения второго коннектора одноразового использования от первого коннектора одноразового использования может включать скручивание второго коннектора одноразового использования относительно первого коннектора одноразового использования и осевое отсоединение второго коннектора одноразового использования от первого коннектора одноразового использования.

[0018] Коннектор многоразового использования и каждый из нескольких последовательно соединенных коннекторов одноразового использования могут содержать внутренний элемент управления потоком.

[0019] Этап соединения дистального конца коннектора многоразового использования с проксимальным концом первого из последовательно соединенных коннекторов одноразового использования может быть осуществлен в стерильном воздушном потоке. Стерильный воздушный поток может быть в целом параллельным или в целом перпендикулярным намеченному направлению потока жидкости через узел медицинского коннектора. Например, стерильный воздушный поток может быть в целом параллельным или в целом перпендикулярным направлению сближения между коннектором многоразового использования и расположенным напротив коннектором одноразового использования.

[0020] В другом варианте осуществления представлен узел медицинского коннектора, содержащий коннектор многоразового использования и несколько коннекторов одноразового использования, соединенных последовательно. Коннектор многоразового использования соединен с возможностью снятия с первым из последовательно соединенных коннекторов одноразового использования, и когда второй из последовательно соединенных коннекторов одноразового использования отсоединен от первого коннектора одноразового использования, первый коннектор одноразового использования остается соединенным с медицинским коннектором многоразового использования в качестве сохраняющей стерильность оболочки.

[0021] Коннектор многоразового использования может быть предоставлен на выпускном наконечнике шприца.

[0022] Первый коннектор одноразового использования может находиться в резьбовом зацеплении с коннектором многоразового использования.

[0023] Первый коннектор одноразового использования может состоять из двух элементов коннектора, совмещенных друг с другом с образованием взаимного зацепления.

[0024] Ломающийся кожух может быть расположен вокруг узла медицинского коннектора и содержать первый элемент кожуха, содержащий ломающееся соединение вдоль окружного паза со вторым элементом кожуха.

[0025] Второй коннектор одноразового использования может быть выполнен с возможностью разрыва вдоль окружного паза, так чтобы после разрыва часть второго коннектора одноразового использования удерживалась расположенным напротив первым коннектором одноразового использования.

[0026] Второй коннектор одноразового использования может состоять из первого элемента коннектора и второго элемента коннектора, причем первый элемент коннектора образует рабочую часть, содержащую зависимую часть, выполненную с возможностью скользящего зацепления с сопрягаемым гнездом, образованным во втором элементе коннектора. Ломающийся кожух может фиксировать первый элемент коннектора в зацеплении со вторым элементом коннектора.

[0027] Второй коннектор одноразового использования может состоять из первого элемента коннектора и второго элемента коннектора, причем первый элемент коннектора образует рабочую часть, а второй элемент коннектора содержит расположенные напротив складные элементы, которые складываются поверх рабочей части. Ломающийся кожух может фиксировать первый элемент коннектора в зацеплении со вторым элементом коннектора.

[0028] Второй коннектор одноразового использования может состоять из первого элемента коннектора и второго элемента коннектора в стыковом зацеплении, удерживаемые вместе ломающимся термоусадочным кожухом, таким как термоусадочная пленка, наплавленным зажимом, зажимом с гибким шарниром и фиксатором, пружинной защелкой или другим подобным элементом, устройством или технологией, в которых, чтобы преодолеть силу удержания, используется преднамеренное приложение силы.

[0029] Первый коннектор одноразового использования может находиться в резьбовом зацеплении с коннектором многоразового использования, и резьбовой кожух может находиться в резьбовом зацеплении с первым коннектором одноразового использования. Резьбовое зацепление между кожухом и первым коннектором одноразового использования может осуществляться противоположно резьбовому зацеплению между первым коннектором одноразового использования и коннектором многоразового использования. Второй коннектор одноразового использования может находиться в резьбовом зацеплении с кожухом, фиксируя второй коннектор одноразового использования последовательно с первым коннектором одноразового использования.

[0030] Коннекторы одноразового использования могут быть выполнены цельно и выполнены с возможностью разрыва, по меньшей мере, на два элемента вдоль окружного паза.

[0031] Кожух может быть расположен вокруг узла медицинского коннектора и может содержать первый элемент кожуха, содержащий ломающееся соединение со вторым элементом кожуха. Кожух может проходить по внешней стороне узла медицинского коннектора, проходя от коннектора многоразового использования и продолжаясь вдоль последовательно соединенных коннекторов одноразового использования. Далее, когда второй коннектор одноразового использования отсоединен от первого коннектора одноразового использования, первый элемент кожуха может оставаться расположенным вокруг первого коннектора одноразового использования и части медицинского коннектора многоразового использования, и второй элемент кожуха остается расположенным вокруг отсоединенного второго коннектора одноразового использования.

[0032] Дополнительные подробности и преимущества станут понятны из следующего далее подробного описания, приводимого со ссылками на сопутствующие графические материалы.

КРАТКОЕ ОПИСАНИЕ ГРАФИЧЕСКИХ МАТЕРИАЛОВ

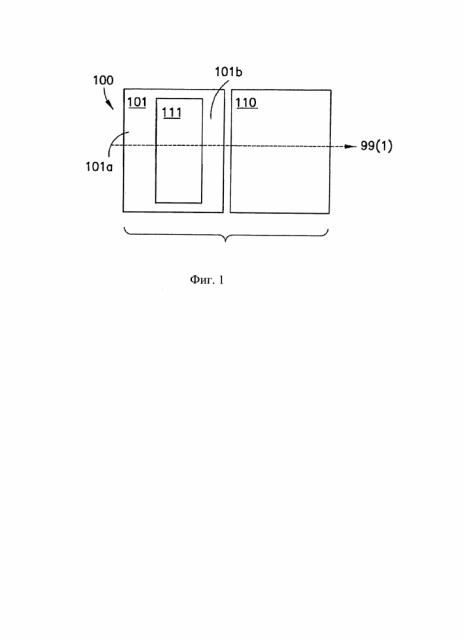

[0033] ФИГ. 1 представляет собой блок-схему варианта осуществления узла коннектора многоразового использования.

[0034] ФИГ. 2 представляет собой блок-схему варианта осуществления узла коннектора одноразового использования.

[0035] ФИГ. 3 представляет собой блок-схему узла коннектора одноразового использования по ФИГ. 2, показанного соединенным с узлом коннектора многоразового использования по ФИГ. 1, образуя узел медицинского коннектора.

[0036] ФИГ. 4 представляет собой блок-схему части узла медицинского коннектора, показанного на ФИГ. 3.

[0037] ФИГ. 5 представляет собой блок-схему узла медицинского коннектора по ФИГ. 3, показанного совместно с потоком стерильного воздуха, который движется в целом параллельно направлению потока жидкости через узел медицинского коннектора.

[0038] ФИГ. 6 представляет собой блок-схему узла медицинского коннектора по ФИГ. 3, показанного совместно с потоком стерильного воздуха, который движется в целом перпендикулярно направлению потока жидкости через узел медицинского коннектора.

[0039] ФИГ. 7 представляет собой схематическое изображение узла медицинского коннектора до соединения узла коннектора одноразового использования по ФИГ. 2 с узлом коннектора многоразового использования по ФИГ. 1.

[0040] ФИГ. 8 представляет собой схематическое изображение узла медицинского коннектора по ФИГ. 7 после соединения узла коннектора одноразового использования по ФИГ. 2 с узлом коннектора многоразового использования по ФИГ. 1.

[0041] ФИГ. 9 представляет собой схематическое изображение узла медицинского коннектора по ФИГ. 7 после того, как узел коннектора одноразового использования был частично разобран, чтобы часть узла коннектора одноразового использования и узел коннектора многоразового использования можно было выбросить.

[0042] ФИГ. 10 представляет собой схематическое изображение узла медицинского коннектора до соединения узла коннектора одноразового использования по ФИГ. 2 с узлом коннектора многоразового использования по ФИГ. 1, и дополнительно показанного в среде для наполнения шприца раствором.

[0043] ФИГ. 11 представляет собой схематическое изображение узла медицинского коннектора по ФИГ. 10 после соединения узла коннектора одноразового использования по ФИГ. 2 с узлом коннектора многоразового использования по ФИГ. 10.

[0044] ФИГ. 12 представляет собой схематическое изображение узла медицинского коннектора по ФИГ. 10 после того, как узел коннектора одноразового использования был частично разобран, чтобы часть узла коннектора одноразового использования и узел коннектора многоразового использования можно было выбросить.

[0045] ФИГ. 13 представляет собой блок-схему другого варианта осуществления узла коннектора многоразового использования по ФИГ. 1.

[0046] ФИГ. 14 представляет собой блок-схему другого варианта осуществления узла коннектора одноразового использования, показанного на ФИГ. 2.

[0047] ФИГ. 15 представляет собой блок-схему узла коннектора одноразового использования по ФИГ. 14, показанного соединенным с узлом коннектора многоразового использования по ФИГ. 13, образуя другой вариант осуществления узла медицинского коннектора.

[0048] ФИГ. 16 представляет собой схематическое изображение другого варианта осуществления узла медицинского коннектора.

[0049] ФИГ. 17 представляет собой поэлементный вид в перспективе другого варианта осуществления узла медицинского коннектора, пригодного для применений в условиях высокого давления, например со шприцом для ангиографии.

[0050] ФИГ. 18 представляет собой вид в перспективе с торца узла коннектора одноразового использования, применяемого в узле медицинского коннектора по ФИГ. 17.

[0051] ФИГ. 19 представляет собой вид в перспективе узла медицинского коннектора и шприца, показанных на ФИГ. 17.

[0052] ФИГ. 20 представляет собой вид в поперечном разрезе, выполненный по линии 20-20 на ФИГ. 19.

[0053] ФИГ. 21 представляет собой поэлементный вид в перспективе, показывающий узел коннектора одноразового использования узла медицинского коннектора по ФИГ. 17.

[0054] ФИГ. 22 представляет собой поэлементный вид в перспективе другого варианта осуществления узла медицинского коннектора, в котором ломающееся соединение может быть выполнено как часть узла коннектора одноразового использования.

[0055] ФИГ. 23 представляет собой вид в перспективе с торца узла коннектора одноразового использования, применяемого в узле медицинского коннектора по ФИГ. 22.

[0056] ФИГ. 24 представляет собой вид в перспективе узла медицинского коннектора и шприца, показанных на ФИГ. 22.

[0057] ФИГ. 25 представляет собой вид в поперечном разрезе, выполненный по линии 25-25 на ФИГ. 24.

[0058] ФИГ. 26 представляет собой поэлементный вид в перспективе узла коннектора одноразового использования узла медицинского коннектора по ФИГ. 22 в отсоединенном состоянии.

[0059] ФИГ. 27 представляет собой поэлементный вид в перспективе другого варианта осуществления узла медицинского коннектора, в котором скользящее соединение может быть выполнено как часть узла коннектора одноразового использования.

[0060] ФИГ. 28 представляет собой поэлементный вид в перспективе узла коннектора одноразового использования, применяемого в узле медицинского коннектора по ФИГ. 27, показанный в отсоединенном состоянии.

[0061] ФИГ. 29 представляет собой другой поэлементный вид в перспективе узла коннектора одноразового использования, применяемого в узле медицинского коннектора по ФИГ. 27, показанный в отсоединенном состоянии.

[0062] ФИГ. 30 представляет собой вид в продольном разрезе узла медицинского коннектора по ФИГ. 27.

[0063] ФИГ. 31 представляет собой вид в перспективе модификации узла коннектора одноразового использования, показанного на ФИГ. 27-30.

[0064] ФИГ. 32 представляет собой вид в перспективе узла коннектора одноразового использования, показанного на ФИГ. 31, со снятым элементом термоусадочного кожуха.

[0065] ФИГ. 33 представляет собой поэлементный вид в перспективе узла коннектора одноразового использования по ФИГ. 31.

[0066] ФИГ. 34 представляет собой поэлементный вид в перспективе другого варианта осуществления узла медицинского коннектора, в котором жидкостное соединение может поддерживаться элементом термоусадочного кожуха.

[0067] ФИГ. 35 представляет собой вид в продольном разрезе узла медицинского коннектора по ФИГ. 34.

[0068] ФИГ. 36 представляет собой вид в перспективе другого варианта осуществления узла медицинского коннектора, связанного со шприцом для ангиографии.

[0069] ФИГ. 37 представляет собой вид в поперечном разрезе, выполненный по линии 37-37 на ФИГ. 36.

[0070] ФИГ. 38 представляет собой поэлементный вид в перспективе другого варианта осуществления узла медицинского коннектора, связанного со шприцом для ангиографии.

[0071] ФИГ. 39 представляет собой вид с торца, показывающий состояние в зацеплении узла медицинского коннектора и шприца по ФИГ. 36.

[0072] ФИГ. 40 представляет собой вид в перспективе, показывающий состояние зацепления и блокировки узла медицинского коннектора и шприца по ФИГ. 36.

[0073] ФИГ. 41 представляет собой вид с торца, показывающий состояние зацепления и блокировки узла медицинского коннектора и шприца, как показано на ФИГ. 40.

[0074] ФИГ. 42 представляет собой вид в поперечном разрезе, показывающий зацепление узла медицинского коннектора и шприца по ФИГ. 36.

[0075] ФИГ. 43 представляет собой схематический вид в перспективе другого варианта осуществления узла медицинского коннектора, демонстрирующий скользящее соединение между узлом коннектора одноразового использования и узлом коннектора многоразового использования.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

[0076] Для целей описания здесь и далее термины, касающиеся пространственной ориентации, если таковые используются, будут относиться к упоминаемому варианту осуществления, как он ориентирован на сопутствующих графических материалах, или же описан другим образом в следующем далее подробном описании. Однако следует понимать, что описанные здесь и далее варианты осуществления могут предусматривать альтернативные изменения и варианты осуществления. Также следует понимать, что конкретные устройства, показанные на сопутствующих графических материалах и описанные в данной заявке, являются не более чем примерами и не должны рассматриваться как ограничивающие. Термины «продольный» и «последовательный», используемые для описания отношений между деталями, признаками или элементами в настоящем раскрытии, хотя в целом показанные на фигурах прямыми линиями, не должны рассматриваться, как сводящиеся только к линейным или прямолинейным отношениям.

[0077] Касательно фигур, на которых подобные ссылочные позиции обозначают подобные детали на нескольких видах, узел 10 медицинского коннектора (здесь и далее «узел 10 коннектора») и способ сохранения стерильности повторно используемой части узла 10 коннектора будут подробно описаны в данной заявке. Касательно сначала ФИГ. 1-3, собранный узел 10 коннектора, как показано на ФИГ. 3, в целом содержит узел 100 коннектора многоразового использования, соединенный с возможностью снятия с узлом 200 коннектора одноразового использования. Как подробно описано в данной заявке, узел 200 коннектора одноразового использования содержит несколько элементов 201, 202 коннектора одноразового использования, например, последовательно соединенных между собой в несколько, образуя цепь, путь жидкости или жидкостный канал. Каждый элемент 201, 202 коннектора одноразового использования (здесь и далее «коннекторы 201, 202 одноразового использования») является в целом полой, трубчатой структурой, выполненной из материала, пригодного для медицинского применения, такого как пластик медицинского класса. Подобным образом узел 100 коннектора многоразового использования содержит элемент 101 коннектора многоразового использования (здесь и далее «коннектор 101 многоразового использования»), который является в целом полой, трубчатой структурой, выполненной из материала, пригодного для медицинского применения, такого как пластик медицинского класса. Может быть желательным изготавливать коннектор 101 многоразового использования и/или коннекторы 201, 202 одноразового использования из прозрачного пластика медицинского класса, чтобы способствовать зрительному подтверждению установления жидкостного соединения между этими элементами узла 10 коннектора и зрительному определению наличия воздуха в узле 10 коннектора. Дополнительно один или несколько элементов 300 пути жидкости, например медицинские трубки 302 в приведенном в качестве примера варианте осуществления, могут быть выполнены с (например, частично) или могут быть соединены с узлом 200 коннектора одноразового использования для обеспечения сообщения жидкости между коннектором 101 многоразового использования и расположенным ниже по потоку элементом 300 пути жидкости через узел 200 коннектора одноразового использования. Элементом 300 пути жидкости может альтернативно быть катетер или другой подобный элемент пути жидкости.

[0078] Согласно ФИГ. 1 узел 100 коннектора многоразового использования показан в состоянии после извлечения из упаковки (не показана). Узел 100 коннектора многоразового использования предпочтительно упакован в предварительно стерилизованную герметичную упаковку, которая защищает узел 100 коннектора многоразового использования от загрязнения взвешенными в воздухе или находящимися на поверхности загрязняющими частицами. Узел 100 коннектора многоразового использования в целом содержит коннектор 101 многоразового использования и съемный пылезащитный колпачок 110, который защищает узел 100 коннектора многоразового использования от непреднамеренного загрязнения при его извлечении из упаковки и перед его соединением с узлом 200 коннектора одноразового использования, как описано в данной заявке. Колпачок 110 может быть воздухонепроницаемым или сообщаться с атмосферой. Дополнительно колпачок 110 может содержать несколько продольных ребер (не показаны) на своей внешней боковой стенке, обеспечивающих удобную поверхность захватывания для снятия пользователем колпачка 110 с коннектора 101 многоразового использования.

[0079] Узел 100 коннектора многоразового использования может быть, например, прикреплен с возможностью снятия или альтернативно может быть частью шприца, устройства нагнетания жидкости и подобных устройств подачи жидкости, применяемых для подачи жидкости под давлением на расположенный ниже по потоку элемент 300 пути жидкости через узел 200 коннектора одноразового использования. Дополнительно узел 100 коннектора многоразового использования может быть, например, прикреплен с возможностью снятия или альтернативно может быть частью медицинского комплекта трубок, катетера или другого пути жидкости или проводящего элемента, применяемого для приема нескольких последовательных доз жидкости, включая, например, катетер или точку введения у пациента. Коннектор 101 многоразового использования содержит проксимальную сторону или конец 101а напротив дистальной стороны или конца 101b по длине в продольном направлении коннектора 101 многоразового использования. Проксимальная сторона 101а коннектора 101 многоразового использования часто соединена с источником жидкости (не показан на ФИГ. 1), таким как емкость с рентгеноконтрастным раствором или емкость с лекарственным препаратом, или, как указывалось ранее, может быть соединен с возможностью снятия или быть частью устройства подачи жидкости, такого как шприц или устройство нагнетания жидкости, применяемого для подачи раствора под давлением. Дистальный конец 101b коннектора 101 многоразового использования охвачен съемным колпачком 110, который защищает дистальный конец 101b коннектора 101 многоразового использования от непреднамеренного загрязнения после его извлечения из упаковки. Дистальный конец 101b коннектора 101 многоразового использования в целом выполнен с возможностью неподвижного и непроницаемого для жидкости соединения с одним из коннекторов 201, 202 одноразового использования, а именно с наиболее проксимальным или находящимся выше по потоку коннектором 201 одноразового использования в цепи коннекторов 201, 202 в узле 200 коннектора одноразового использования. Пунктирная стрелка 99(1) на ФИГ. 1 показывает направление потока жидкости через коннектор 101 многоразового использования при использовании в процедуре подачи жидкости. Коннектор 101 многоразового использования может факультативно содержать внутренний элемент 111 управления потоко
