Системы связи и способы связи машинного типа

Системы связи и способы связи машинного типа

Иллюстрации

Показать все

Реферат

Уровень техники изобретения

Настоящее изобретение относится к системам и способам беспроводной связи и, в частности, к системам и способам распределения ресурсов передачи в системах беспроводной связи.

Системы мобильной связи развивались в прошедшие десять лет или со времени перехода от системы GSM (глобальная система мобильной связи) к системе 3G и в настоящее время содержат пакетную передачу данных, а также передачу данных с коммутацией каналов. По Проекту (3GPP) партнерства третьего поколения разрабатывается система мобильной связи четвертого поколения под названием Long Term Evolution (долгосрочное развитие) (LTE), в которой базовая сеть прошла этап развития в направлении формирования более простой архитектуры, основанной на слиянии компонент более ранних сетевых архитектур мобильных радиосредств, и радиоинтерфейс доступа, основанный на мультиплексировании с ортогональным частотным разделением каналов (OFDM) на нисходящем канале и множественном доступе с частотным разделением каналов и единой несущей (SC-FDMA) на восходящем канале.

Системы мобильной связи третьего и четвертого поколений, такие как те, которые в 3GPP определены как архитектуры UMTS и Long Term Evolution (LTE), способны обеспечивать более сложный объем услуг, чем простая речь и передача сообщений, предлагаемые предьщущими поколениями систем мобильной связи.

Например, с улучшенным радиоинтерфейсом и повышенными скоростями передачи данных, обеспечиваемыми системами LTE, пользователь может пользоваться высокоскоростными приложениями передачи данных, такими как мобильный видеопоток и мобильная видеоконференц-связь, которые ранее были доступны только через стационарное соединение для передачи данных. Потребность развертывания сетей третьего и четвертого поколения поэтому является высокой и зона охвата этих сетей, то есть, географические местоположения, где доступ к сетям возможен, как ожидается, будет быстро расти.

Ожидаемое широкое развертывание сетей третьего и четвертого поколения привело к параллельной разработке класса устройств и приложений, которые, вместо того, чтобы пользоваться преимуществами доступной высокой скорости передачи, пользуются преимуществами устойчивого радиоинтерфейса и увеличивающейся повсеместностью зоны охвата. Примеры содержит так называемые приложения связи машинного типа (МТС), некоторые из которых в определенных отношениях характеризуются полуавтономными или автономными устройствами беспроводной связи (то есть, устройствами МТС), передающими небольшие объемы данных с относительно малой частотой. Примерами являются так называемые смарт-измерители, которые, например, располагаются в доме клиента и периодически передают обратно к центральному серверу МТС данные, касающиеся потребления клиентом коммунальных услуг, таких как газ, вода, электричество и так далее. Дополнительную информацию о характеристиках устройств МТС-типа можно найти, например, в соответствующих стандартах, таких как ETSITS 122 368 V10.530 (2011-07)/3GPPTS 22.368, редакция 10, версия 10.5.0) [1].

Хотя для оконечного устройства, такого как оконечное устройство МТС-типа, может быть удобно пользоваться преимуществами широкой зоны охвата, обеспечиваемой мобильной сетью связи третьего или четвертого поколения, в настоящее время в ней имеются недостатки. В отличие от стандартного мобильного оконечного устройства третьего или четвертого поколения, такого как смартфон, для оконечных устройств МТС-типа основным требованием должны быть относительная простота и дешевизна. Тип функций, обычно выполняемых оконечным устройством МТС-типа (например, простой сбор данных и создание отчетов с относительно небольшими объемами данных), не требует выполнения особенно сложной обработки, например, по сравнению со смартфоном, предназначенным для поддержки потоковой передачи видеоданных. Однако, мобильные сети связи третьего и четвертого поколения обычно используют усовершенствованные способы модуляции данных и поддерживают использование широкой полосы пропускания в радиоинтерфейсе, что может требовать реализации более сложных и дорогих радиоприемопередатчиков. Введение таких сложных приемопередатчиков в смартфон обычно является оправданным, поскольку смартфон обычно будет требовать более мощного процессора для выполнения функций, типичных для смартфона. Однако, как указано выше, существует пожелание использовать относительно недорогие и менее сложные устройства, которые, тем не менее, способны осуществлять связь, используя сети типа LTE.

С этой целью была предложена концепция так называемых ''виртуальных несущих'', работающих в пределах ширины полосы ''основной несущей'', например, как описано в находящихся на совместном рассмотрении патентных заявках Великобритании №№ GB 1101970.0 [2], GB 1101981.7 [3], GB 1101966.8 [4], GB 1101983.3 [5], GB 1101853.8 [6], GB 1101982.5 [7], GB 1101980.9 [8] и GB 1101972.6 [9]. Основным принципом, лежащим в основе концепции виртуальной несущей, является то, что частотный поддиапазон внутри более широкополосной основной несущей выполнен с возможностью использования в качестве автономной несущей, например, содержащей всю сигнализацию управления в пределах частотного поддиапазона. Преимущество этого подхода состоит в обеспечении несущей для использования оконечными устройствами низкой производительности, способными к работе только в относительно узких полосах частот. Это позволяет устройствам осуществлять связь в сетях типа LTE, не требуя от устройств поддержки работы в полной полосе частот. Уменьшая полосу пропускания сигнала, который должен декодироваться, требования к обработке переднего фронта (например, FFT, оценка канала, буферирование субкадра и т.д.) устройства, выполненного с возможностью действия на виртуальной несущей, снижаются, так как сложность этих функций обычно связана с шириной полосы принимаемого сигнала.

Однако, у некоторых реализаций подхода с ''виртуальной несущей'' существуют определенные потенциальные недостатки. Например, в соответствии с некоторыми предложенными подходами доступный спектр жестко делится между виртуальной несущей и основной несущей. Это жесткое разделение может быть неэффективным по ряду причин. Например, снижается пиковая скорость передачи данных, которая может поддерживаться высокоскоростными унаследованными устройствами, потому что высокоскоростные устройства могут планироваться только для участка ширины полосы (а не всей ширины полосы). Кроме того, когда ширина полосы делится таким образом, возможна потеря эффективности транкирования (существует статистическая потеря мультиплексирования).

Более того, в некотором отношении подход с виртуальной несущей представляет относительно существенное отклонение от существующих принципов действия для сетей типа LTE. Это означает, что должны потребоваться относительно существенные изменения в действующих стандартах, чтобы ввести концепцию виртуальной несущей в базу стандартов LTE, увеличивая, таким образом, практическую трудность развертывания этих предложенных реализаций.

Другое предложение по снижению требуемой сложности устройств, выполненных с возможностью связи через сети типа LTE, предлагается в дискуссионном документе R1-113113 от Pantech, представленном для совещания 3GPP, TSG-RAN WG1 #66bis в Чжухае, Китай, 10 октября - 14 октября 2011 г. [10]. Предложение предназначено для оконечных устройств пониженной производительности, которым должно выделяться ограниченное количество блоков физического ресурса по сравнению с устройством, полностью совместимым с LTE. Эти планирующие оконечные устройства средств ограничения могут реализовать свою функцию турбодекодирования более просто, снижая, таким образом, требуемую сложность обработки. Однако, хотя это может быть полезным при снижении производительности обработки, требуемой для турбодекодирования, существенные объемы требований к обработке устройствами связываются с функциями предварительной обработки цифровых сигналов, предшествующими турбодекодированию. Такие функции предварительной обработки цифровых сигналов содержат, например, FFT/IFFT (быстрое преобразование Фурье/обратное быстрое преобразование Фурье), оценку канала, коррекция, цифровую фильтрацию и т.д.

Соответственно, остается желание подходов, позволяющих относительно недорогим и несложным устройствам осуществлять связь, используя сети типа LTE.

Раскрытие изобретения

В соответствии с вариантом изобретения, обеспечивается способ работы базовой станции для осуществления связи с оконечным устройством в системе беспроводной связи, используя множество поднесущих, перекрывающих полосу частот системы, причем способ содержит этапы, на которых: передают управляющую информацию физического уровня для оконечного устройства, используя поднесущие, выбранные в полосе частот системы; и передают данные более высокого уровня для оконечного устройства, используя поднесущие, выбранные в заданной ограниченной полосе частот, при этом ограниченная полоса частот меньше полосы частот системы.

В соответствии с некоторыми вариантами осуществления, ограниченная полоса частот определяется стандартом системы беспроводной связи.

В соответствии с некоторыми вариантами осуществления, способ дополнительно содержит осуществление связи с оконечным устройством для совместного использования указания ограниченной полосы частот.

В соответствии с некоторыми вариантами осуществления, указание ограниченной полосы частот передается во время процедуры установления соединения, при этом устанавливается соединение между базовой станцией и оконечным устройством.

В соответствии с некоторыми вариантами осуществления, указание ограниченной полосы частот передается с использованием сигнализации управления радиоресурсом, RRC.

В соответствии с некоторыми вариантами осуществления, указание ограниченной полосы частот передается совместно с блоком системной информации, SIB, системы беспроводной связи.

В соответствии с некоторыми вариантами осуществления, указание ограниченной полосы частот передается с использованием радиоресурса, определяемого стандартом системы беспроводной связи.

В соответствии с некоторыми вариантами осуществления, способ дополнительно содержит осуществление связи с оконечным устройством, чтобы совместно использовать указание радиоресурса, подлежащего использованию, для передачи указания ограниченной полосы частот.

В соответствии с некоторыми вариантами осуществления, указание радиоресурса передается во время процедуры установления соединения, в которой устанавливается соединение между базовой станцией и оконечным устройством.

В соответствии с некоторыми вариантами осуществления, указание радиоресурса передается вместе с блоком основной информации, ΜΙΒ, системы беспроводной связи.

В соответствии с некоторыми вариантами осуществления, указание радиоресурса передается с использованием физического широковещательного канала системы беспроводной связи.

В соответствии с некоторыми вариантами осуществления, указание радиоресурса передается базовой станцией, передающей управляющую информацию физического уровня, имеющую формат, выбранный для обеспечения указания радиоресурса.

В соответствии с некоторыми вариантами осуществления, управляющая информация физического уровня заданного формата передается по физическому нисходящему каналу управления системы беспроводной связи.

В соответствии с некоторыми вариантами осуществления, управляющая информация физического уровня для оконечных устройств содержит указание распределения ресурсов передачи данных более высокого уровня для оконечного устройства.

В соответствии с некоторыми вариантами осуществления, управляющая информация физического уровня для оконечного устройства передается по физическому нисходящему каналу управления системы беспроводной связи.

В соответствии с некоторыми вариантами осуществления, данные более высокого уровня для оконечного устройства передаются по физическому совместно используемому нисходящему каналу системы беспроводной связи.

В соответствии с вариантом изобретения, обеспечивается способ работы базовой станции для передачи данных оконечным устройствам в системе беспроводной связи, используя субкадры, содержащие множество символов, причем способ содержит этапы, на которых: передают управляющую информацию физического уровня от базовой станции первому оконечному устройству и второму оконечному устройству, используя первую группу символов в радиосубкадре; передают данные более высокого уровня от базовой станции первому оконечному устройству, используя вторую группу символов в радиосубкадре; и передают данные более высокого уровня от базовой станции второму оконечному устройству, используя третью группу символов в радиосубкадре, при этом количество символов в третьей группе меньше количества символов во второй группе.

В соответствии с вариантом изобретения, обеспечивается базовая станция для передачи данных оконечным устройствам в системе беспроводной связи, используя множество поднесущих, перекрывающих полосу частот системы, при этом базовая станция выполнена с возможностью передачи управляющей информации физического уровня оконечному устройству, используя поднесущие, выбранные по всей полосе частот системы; и передачи данных более высокого уровня для оконечного устройства, используя поднесущие, выбранные внутри заданной ограниченной полосы частот, причем ограниченная полоса частот меньше полосы частот системы.

В соответствии с некоторыми вариантами осуществления, ограниченная полоса частот определяется стандартом системы беспроводной связи.

В соответствии с некоторыми вариантами осуществления, базовая станция выполнена с возможностью связи с оконечным устройством для совместного использования указания ограниченной полосы частот.

В соответствии с некоторыми вариантами осуществления, базовая станция выполнена с возможностью передачи указания ограниченной полосы частот во время процедуры установления соединения, в которой устанавливается соединение между базовой станцией и оконечным устройством.

В соответствии с некоторыми вариантами осуществления, базовая станция выполнена с возможностью передачи указания ограниченной полосы частот, используя сигнализацию управления радиоресурсом, RRC.

В соответствии с некоторыми вариантами осуществления, базовая станция выполнена с возможностью передачи указания ограниченной полосы частот вместе с блоком системной информации, SIB, системы беспроводной связи.

В соответствии с некоторыми вариантами осуществления, базовая станция выполнена с возможностью передачи указания ограниченной полосы частот, используя радиоресурс, определяемый стандартом системы беспроводной связи.

В соответствии с некоторыми вариантами осуществления, базовая станция выполнена с возможностью связи с оконечным устройством для совместного использования указания радиоресурса, подлежащего использованию для передачи указания ограниченной полосы частот.

В соответствии с некоторыми вариантами осуществления базовая станция выполнена с возможностью передачи указания радиоресурса во время процедуры установления соединения, в которой устанавливается соединение между базовой станцией и оконечным устройством.

В соответствии с некоторыми вариантами осуществления, базовая станция выполнена с возможностью передачи указания радиоресурса вместе с блоком основной информации, ΜΙΒ, системы беспроводной связи.

В соответствии с некоторыми вариантами осуществления, базовая станция выполнена с возможностью передачи указания радиоресурса, используя физический широковещательный канал системы беспроводной связи.

В соответствии с некоторыми вариантами осуществления, базовая станция выполнена с возможностью передачи указания радиоресурса, передавая управляющую информацию физического уровня, имеющую формат, выбранный для обеспечения указания радиоресурса.

В соответствии с некоторыми вариантами осуществления, базовая станция выполнена с возможностью передачи управляющей информации физического уровня заданного формата по физическому нисходящему каналу управления системы беспроводной связи.

В соответствии с некоторыми вариантами осуществления, управляющая информация физического уровня оконечного устройства содержит указание распределения ресурсов передачи данных более высокого уровня для оконечного устройства.

В соответствии с некоторыми вариантами осуществления, базовая станция выполнена с возможностью передачи управляющей информации физического уровня для оконечного устройства по физическому нисходящему каналу управления системы беспроводной связи.

В соответствии с некоторыми вариантами осуществления, базовая станция выполнена с возможностью передачи данных более высокого уровня оконечному устройству по совместно используемому физическому нисходящему каналу системы беспроводной связи.

В соответствии с вариантом изобретения, обеспечивается базовая станция для передачи данных оконечным устройствам в системе беспроводной связи, используя радиосубкадры, содержащие множество символов, при этом базовая станция выполнена с возможностью передачи управляющей информации физического уровня от базовой станции первому оконечному устройству и второму оконечному устройству, используя первую группу символов в радиосубкадре, передачи данных более высокого уровня от базовой станции первому оконечному устройству, используя вторую группу символов в радиосубкадре, и передачи данных более высокого уровня передачи от базовой станции второму оконечному устройству, используя третью группу символов в радиосубкадре, при этом количество символов в третьей группе меньше количества символов во второй группе.

В соответствии с вариантом изобретения, обеспечивается система, содержащая базовую станцию, соответствующую любому из упомянутых выше вариантов изобретения, и оконечное устройство.

В соответствии с вариантом изобретения, обеспечивается способ работы оконечного устройства для приема данных от базовой станции в системе беспроводной связи, используя множество поднесущих, перекрывающих полосу частот системы, причем способ содержит этапы, на которых: принимают и буферируют управляющую информацию физического уровня, переданную базовой станцией на поднесущих, покрывающих полосу частот системы; принимают и буферируют данные более высокого уровня, переданные базовой станцией на поднесущих, покрывающих заданную ограниченную полосу частот, при этом ограниченная полоса частот меньше полосы частот системы и находится в ее пределах; обрабатывают буферированную управляющую информацию физического уровня для определения распределения данных более высокого уровня для оконечного устройства внутри ограниченной полосы частот; и обрабатывают буферированные данные более высокого уровня для извлечения из ограниченной полосы частот распределения буферированных данных более высокого уровня для оконечного устройства.

Следует понимать, что прием и буферирование управляющей информации физического уровня могут, в целом, содержать прием и буферирование ресурсов передачи, несущих управляющую информацию физического уровня. Например, ресурсы передачи могут быть элементами ресурса, содержащими управляющую информацию физического уровня. Элемент ресурса, например, в сети типа LTE, может содержать поднесущую на единственном символе. В этом контексте элемент ресурса может, таким образом, передавать единственный модуляционный символ (то есть, единственный модуляционный символ QPSK/16QAM/64QAM). Следует также понимать, что прием и буферирование данных более высокого уровня могут, в целом, содержать прием и буферирование ресурсов передачи, которые несут данные более высокого уровня.

В соответствии с некоторыми вариантами осуществления, ограниченная полоса частот определяется стандартом системы беспроводной связи.

В соответствии с некоторыми вариантами осуществления, способ дополнительно содержит связь с базовой станцией для совместного использования указания ограниченной полосы частот.

В соответствии с некоторыми вариантами осуществления, указание ограниченной полосы частот передается во время процедуры установления соединения, в которой устанавливается соединение между оконечным устройством и базовой станцией.

В соответствии с некоторыми вариантами осуществления, указание ограниченной полосы частот передается, используя сигнализацию управления радиоресурсом, RRC.

В соответствии с некоторыми вариантами осуществления, указание ограниченной полосы частот передается вместе с блоком системной информации, SIB, системы беспроводной связи.

В соответствии с некоторыми вариантами осуществления, указание ограниченной полосы частот передается, используя радиоресурс, определяемый стандартом системы беспроводной связи.

В соответствии с некоторыми вариантами осуществления, способ дополнительно содержит связь с базовой станцией для совместного использования указания радиоресурса, подлежащего использованию для передачи указания ограниченной полосы частот.

В соответствии с некоторыми вариантами осуществления, указание радиоресурса передается во время процедуры установления соединения, в которой устанавливается соединение между оконечным устройством и базовой станцией.

В соответствии с некоторыми вариантами осуществления, указание радиоресурса передается вместе с блоком основной информации, ΜΙΒ, системы беспроводной связи.

В соответствии с некоторыми вариантами осуществления, указание радиоресурса передается, используя физический широковещательный канал системы беспроводной связи.

В соответствии с некоторыми вариантами осуществления, указание радиоресурса принимается оконечным устройством в качестве управляющей информации физического уровня, имеющей формат, выбранный базовой станцией для обеспечения указания радиоресурса.

В соответствии с некоторыми вариантами осуществления, управляющая информация физического уровня заданного формата принимается оконечным устройством по физическому нисходящему каналу управления системы беспроводной связи.

В соответствии с некоторыми вариантами осуществления, управляющая информация физического уровня содержит указание распределения ресурсов передачи для данных более высокого уровня.

В соответствии с некоторыми вариантами осуществления, управляющая информация физического уровня принимается по физическому нисходящему каналу управления системы беспроводной связи.

В соответствии с некоторыми вариантами осуществления, данные более высокого уровня принимаются по совместно используемому физическому нисходящему каналу системы беспроводной связи.

В соответствии с вариантом изобретения, обеспечивается способ работы мобильного устройства для приема данных в системе беспроводной связи, используя радиосубкадры, содержащие множество символов, причем способ содержит этапы, на которых: принимают и буферируют управляющую информацию физического уровня, переданную базовой станцией, используя первую группу символов в радиосубкадре; принимают и буферируют данные более высокого уровня, переданные базовой станцией, используя вторую группу символов радиосубкадра, при этом количество символов во второй группе меньше количества символов субкадра, доступного для передачи данных более высокого уровня другим оконечным устройствам; обрабатывают буферированную управляющую информацию физического уровня для определения распределения данных более высокого уровня для оконечного устройства в пределах второй группы символов в субкадре; и обрабатывают буферированные данные более высокого уровня для извлечения распределения данных более высокого уровня для оконечного устройства из второй группы символов в субкадре.

В соответствии с вариантом изобретения, обеспечивается мобильное оконечное устройство для приема данных от базовой станции в системе беспроводной связи, используя множество поднесущих, покрывающих полосу частот системы, при этом мобильное оконечное устройство выполнено с возможностью приема и буферирования управляющей информации физического уровня, передаваемой базовой станцией на поднесущих, покрывающих полосу частот системы; приема и буферирования данных более высокого уровня, передаваемых базовой станцией на поднесущих, покрывающих заданную ограниченную полосу частот, причем ограниченная полоса частот меньше полосы частот системы и находится в ее пределах; обрабатывают буферированную управляющую информацию физического уровня для определения распределения данных более высокого уровня для оконечного устройства в пределах ограниченной полосы частот; и обрабатывают буферированные данные более высокого уровня для извлечения распределения данных более высокого уровня для оконечного устройства из ограниченной полосы частот.

В соответствии с некоторыми вариантами осуществления, ограниченная полоса частот определяется стандартом системы беспроводной связи.

В соответствии с некоторыми вариантами осуществления, мобильное оконечное устройство выполнено с возможностью связи с базовой станцией для совместного использования указания ограниченной полосы частот.

В соответствии с некоторыми вариантами осуществления, мобильное оконечное устройство выполнено с возможностью передачи указания ограниченной полосы частот во время процедуры установления соединения, в которой устанавливается соединение между мобильным оконечным устройством и базовой станцией.

В соответствии с некоторыми вариантами осуществления, мобильное оконечное устройство выполнено с возможностью передачи указания ограниченной полосы частот, используя сигнализацию управления радиоресурсом, RRC.

В соответствии с некоторыми вариантами осуществления, мобильное оконечное устройство выполнено с возможностью передачи указания ограниченной полосы частот вместе с блоком системной информации, SIB, системы беспроводной связи.

В соответствии с некоторыми вариантами осуществления, мобильное оконечное устройство выполнено с возможностью передачи указания ограниченной полосы частот, используя радиоресурс, определяемый стандартом системы беспроводной связи.

В соответствии с некоторыми вариантами осуществления, мобильное оконечное устройство выполнено с возможностью связи с базовой станцией для совместного использования указания радиоресурса, подлежащего использованию для передачи указания ограниченной полосы частот.

В соответствии с некоторыми вариантами осуществления, мобильное оконечное устройство выполнено с возможностью указания радиоресурса во время процедуры установления соединения, в которой устанавливается соединение между мобильным оконечным устройством и базовой станцией.

В соответствии с некоторыми вариантами осуществления, мобильное оконечное устройство выполнено с возможностью передачи указания радиоресурса вместе с блоком основной информации, ΜΙΒ, системы беспроводной связи.

В соответствии с некоторыми вариантами осуществления, мобильное оконечное устройство выполнено с возможностью передачи указания радиоресурса, используя физический широковещательный канал системы беспроводной связи.

В соответствии с некоторыми вариантами осуществления, мобильное оконечное устройство выполнено с возможностью приема указания радиоресурса посредством передачи управляющей информации физического уровня, имеющей формат, выбранный для обеспечения указания радиоресурса.

В соответствии с некоторыми вариантами осуществления, мобильное оконечное устройство выполнено с возможностью приема указания радиоресурса в качестве управляющей информации физического уровня, имеющей формат, выбранный базовой станцией для обеспечения указания радиоресурса.

В соответствии с некоторыми вариантами осуществления, управляющая информация физического уровня для оконечного устройства содержит указание распределения ресурсов передачи для данных более высокого уровня.

В соответствии с некоторыми вариантами осуществления, мобильное оконечное устройство выполнено с возможностью приема управляющей информации физического уровня по физическому нисходящему каналу управления системы беспроводной связи.

В соответствии с некоторыми вариантами осуществления, мобильное оконечное устройство выполнено с возможностью приема данных более высокого уровня по совместно используемому физическому нисходящему каналу системы беспроводной связи.

В соответствии с вариантом изобретения, обеспечивается мобильное оконечное устройство для передачи данных базовой станции в системе беспроводной связи, используя радиосубкадры, содержащие множество символов, при этом мобильное оконечное устройство выполнено с возможностью приема и буферирования управляющей информации физического уровня, передаваемой базовой станцией, используя первую группу символов радиосубкадра; приема и буферирования данных более высокого уровня, передаваемых базовой станцией, используя вторую группу символов радиосубкадра, при этом количество символов во второй группе меньше количества символов субкадра, доступных для передачи данных более высокого уровня другим оконечным устройствам; обработки буферированной управляющей информации физического уровня для определения распределения данных более высокого уровня для оконечного устройства в пределах второй группы символов в субкадре; и обрабатывают буферированные данные более высокого уровня для извлечения из второй группы символов в субкадре распределения данных более высокого уровня для оконечного устройства.

В соответствии с вариантом изобретения, обеспечивается система, содержащая базовую станцию и оконечное устройство, соответствующие любому из упомянутых выше вариантов изобретения.

Следует понимать, что признаки вариантов изобретения, описанные выше в отношении первого и других вариантов изобретения, одинаково применимы и могут объединяться с вариантами осуществления изобретения, соответствующими другим вариантам изобретения по мере необходимости, а не только в определенных комбинациях, описанных выше.

Краткое описание чертежей

Варианты осуществления настоящего изобретения теперь будут описаны в качестве примера со ссылкой только на сопроводительные чертежи, где подобные части предоставляются соответствующие ссылочными позициями цифры и на которых:

фиг. 1 - пример стандартной системы мобильной связи;

фиг. 2 - стандартный LTE-радиокадр;

фиг. 3 - поясняющий пример стандартного нисходящего LTE-радиосубкадра;

фиг. 4 - стандартная LTE-процедура ''задержки вызова'';

фиг. 5 - система беспроводной связи, соответствующей варианту осуществления изобретения;

фиг. 6 - два произвольных нисходящих субкадра, как их видит стандартное оконечное устройство, действующее в системе беспроводной связи, показанной на фиг. 5;

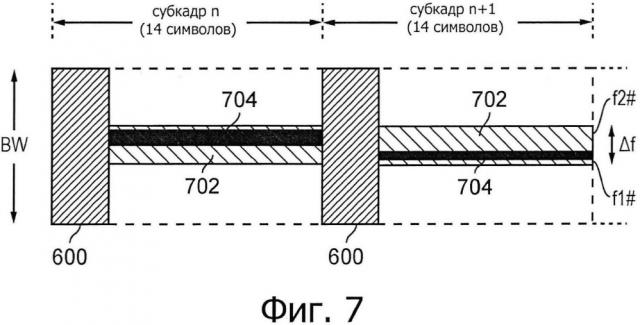

фиг. 7 - два произвольных нисходящих субкадра, как их видит оконечное устройство, действующее согласно варианту осуществления изобретения в системе беспроводной связи, показанной на фиг. 5;

фиг. 8 - блок-схема последовательности осуществления операций способа для оконечного устройства, действующего согласно варианту осуществления изобретения, присоединенного к системе беспроводной связи рисунка 5;

фиг. 9 - два произвольных нисходящих субкадра, как их видит оконечное устройство, действующее согласно другому варианту осуществления изобретения в системе беспроводной связи, соответствующей варианту осуществления изобретения.

Осуществление изобретения

На фиг. 1 представлены некоторые основные функциональные возможности сети/системы 100 мобильной связи, действующей в соответствии с принципами LTE и которая может быть выполнена с возможностью реализации вариантов осуществления изобретения, как описано далее ниже. Различные элементы на фиг. 1 и их соответствующие режимы работы известны и определяются в соответствующих стандартах, руководимых органом 3GPP (RTM), а также описаны во многих книгах по данному вопросу, например, Holma Η. и Toskala [11]. Следует понимать, что рабочие варианты сети связи, которые не описываются конкретно ниже, могут быть реализованы в соответствии с любыми известными технологиями, например, согласно соответствующим стандартам.

Сеть 100 содержит множество базовых станций 101, соединенных с основной сетью 102. Каждая базовая станция обеспечивает зону 103 охвата (то есть, ячейку), внутри которой данные могут передаваться оконечным устройствам 104 и от них. Данные передаются от базовых станций 101 оконечным устройствам 104 внутри их соответствующих зон 103 охвата через нисходящий радиоканал. Данные передаются от оконечных устройств 104 базовым станциям 101 через восходящий радиоканал. Основная сеть 102 маршрутизирует данные к оконечным устройствам 104 и от них через соответствующие базовые станции 101 и обеспечивает такие функции, как аутентификация, управление мобильностью, заряд и так далее. Оконечные устройства могут также упоминаться как мобильные станции, оборудование пользователя (UE), оконечное устройство пользователя, мобильные радиосредства и т.д. Базовые станции могут также упоминаться как приемопередающие станции/узлы nodeBs/узлы e-nodeBs и т.д.

Системы мобильной связи, такие как те, которые расположены в соответствии с определенной 3GPP архитектурой Long Term Evolution (долгосрочного развития) (LTE) используют интерфейс на основе модуляции с ортогональным частотным разделением каналов (OFDM) для нисходящего радиоканала (так называемого OFDMA) и схему множественного доступа с частотным разделением и одиночной несущей (SC-FDMA) на восходящем радиоканале. На фиг. 2 показан нисходящий радиокадр 201 системы LTE на основе OFDM. Нисходящий радиокадр LTE передается от базовой станции LTE (известной как улучшенный узел Node В) и продолжается 10 мс. Нисходящий радиокадр содержит десять субкадров, каждый субкадр длится 1 мс. Основной сигнал синхронизации (PSS) и вторичный сигнал синхронизации (SSS) передаются в первом и шестом субкадрах кадра LTE. Физический широковещательный канал (РВСН) передается в первом субкадре кадра LTE.

На фиг. 3 показана сеть, поясняющая структуру примерного стандартного нисходящего субкадра LTE. Субкадр содержит заданное количество символов, передаваемых в течение периода длительностью 1 мс. Каждый символ содержит заданное количество ортогональных поднесущих, распределенных по полосе пропускания нисходящей несущей радиочастоты.

Субкадр, показанный в качестве примера на фиг. 3, содержит 14 символов и 1200 поднесущих, распределенных в полосе частот 20 МГц, и является первым субкадром в кадре (следовательно, он содержит РВСН). Самым малым распределением физического ресурса для передачи в LTE является блок ресурса, содержащий двенадцать поднесущих, передаваемых в одном субкадре. Для ясности, на фиг. 3 каждый индивидуальный элемент ресурса не показан, а вместо этого каждый индивидуальный прямоугольник в сетке субкадров соответствует двенадцати поднесущим, передаваемым на одном символе.

На фиг. 3 штриховкой показаны распределения ресурсов для четырех оконечных устройств LTE 340, 341, 342, 343. Например, распределение 342 ресурсов для первого оконечного устройства LTE (UE 1) распространяется на пять блоков по двенадцать поднесущих (то есть, 60 поднесущих), распределение 343 ресурсов для второго оконечное устройства LTE (UE2) распространяется на шесть блоков по двенадцать поднесущих (то есть, 72 поднесущих) и так далее.

Данные канала управления передаются в области 300 управления (обозначенный точечной штриховкой на фиг. 3) субкадра, содержащей первые n символов субкадра, где n может варьироваться между одним и тремя символами для ширины полосы канала 3 МГц или больше и где n может варьироваться между двумя и четырьмя символами для ширины полосы канала 1,4 МГц. Для обеспечения конкретного примера последующее описание относится к основным несущим с шириной полосы канала 3 МГц или больше, так что, максимальное значение n будет равно 3 (как в примере, показанном на фиг. 3). Данные, переданные в области 300 управления,
