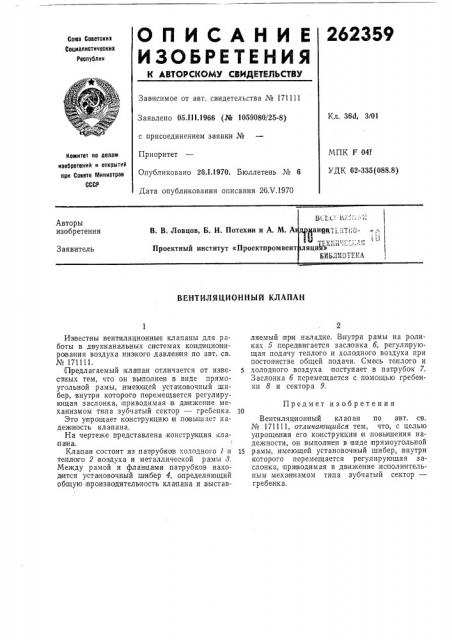

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зав|исимое от авт. свидетельства № 171111

Кл. 36d, 3/01

Заявлено 05.111.1966 (Эй 1059080/25-8) с присоединением заявки №

Приоритет

Опубликовано 26.1.1970. Бюллетень № 6

Дата опубликования описания 26Х.1970

МПК F 041

УДК 62-335(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

В. В. Ловцов, Б. И. Потехин и А. М. А

Проектный институт «Проектпромвент

Заявитель

ВЕНТИЛЯЦИОННЪ|й КЛАПАН

Из вестны вентиляционные клапаны для работы в д в ухканальных системах Koндиционирава ния воздуха ниакого давления по авт. св. № 171111. Предлагаемый клапан отличается от известных тем, что он выполнен в виде прямоугольной рамы, немеющей установочный шибер, внутри которого перемещается регулирующая заслонка, приводимая ia движение механизмом типа зубчатый сектор — гребенка.

Это упрощает конструкцию fH,nàâû øaåò надеж но сть кл ап ан а.

На чертеже представлена .конструкция клапана.

Клапан состоит из паърубкств холодного 1 и теплого 2 воздуха и металлической рамы 8.

Между рамой и фланцами патрубков наход ится установочный шибер 4, определяющий общую производительность клапана и выставляемый пр и наладке. Внутри рамы на роликах 5 передвигается заслонка б, регули рующая подачу теплого и холодного воздуха при постоянстве общей подачи. Смесь теплого и холод ного воздуха поступает в патрубок 7.

Заслонка б перемещается с помощью гребенки 8 и сектора 9.

Предмет изобретения

Вентиляц ион ный кл ап ан по авт. св. № 171111, отличающийся тем, что, с целью упрощения его конструкции а повышения надежности, он выполнен в виде прямоугольной

15 рамы, имеющей установочный шибер, внутри которого перемещается регулирующая заслонка, приводимая в движение исполнительным механизмом THIna зубчатый сектор— гребенка.

262359
