Способ определения относительной скорости движения тела по вибрирующей поверхности

Способ определения относительной скорости движения тела по вибрирующей поверхности

Иллюстрации

Показать все

Реферат



1, » .

2 07

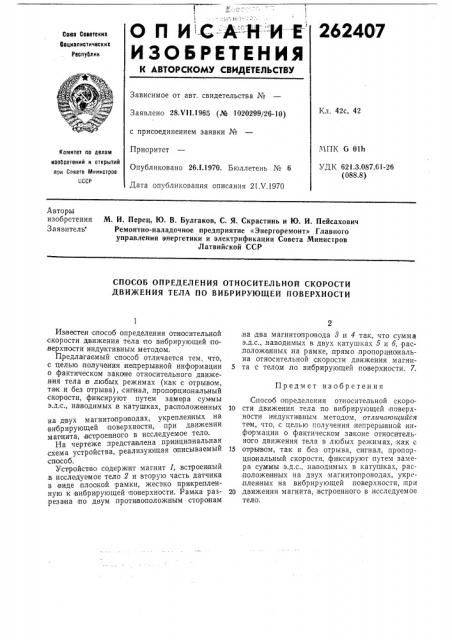

О П И G-А- -Н-И Е

ИЗОБРЕТЕНИЯ

Союз Советских

Ооцивлистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт, свидетельства ¹

Кл. 42с, 42

Заявлено 28.Ч11.1965 (№ 102 0299/26-10) с присоединением заявки №

Приоритет

Опубликовано 26 1.1976. Бюллетень № 6

Дата опубликования описания 21.V.1970

МПК Ст 01h

УДК 621.3.087.61-26 (088.8) Ксиитет по лелем изобретений и аткрытий при Ceeere Мииистроа

СССР

Авторы изобретения

Заявитель

М. И. Перец, Ю. В. Булгаков, С. Я. Скрастинь и Ю. И. Пейсахович

Ремонтно-наладочное предприятие «Энергоремонт» Главного управления энергетики и электрификации Совета Министров

Латвийской ССР

СПОСОБ ОПРЕДЕЛЕНИЯ ОТНОСИТЕЛЬНОЙ СКОРОСТИ

ДВИЖЕНИЯ ТЕЛА ПО ВИБРИРУЮЩЕЙ ПОВЕРХНОСТИ

Предмет изобретения

Из|ввстен способ определения относительной скорости движения тела по вибрирующей аоверхности индуктивным методом.

Предлагаемый способ отличается тем, что, с целью получения непрерывной информации о фактическом законе относительного движе.ния тела в любых режимах (как с отрывом, та к и без отрыва), сигнал, пропорциональный скорости, фитссируют путем замера суммы э.д.с., на водимых в катушках, расположенных х магнитопроводах, укрепленных на на двух м и вижении вибрирующей поверхности, при д магнита, встроенного в исследу, е емое тело.

На чертеже представлена принципиальная схема устройства, реализующая описываемый способ.

Устройство содержит магнит 1,,встроенный ,в исследуемое тело 2 и вторую часть датчика в виде плоской рамки, жестко прикрепленную к |вибрирующей поверхности, Рамка разреза|на iso двум .противоположным сторонам,на два магнитопровода 8 и 4 так, что сумма э.д.с., наводимых в двух катушках 5 и б, расположенных на рамке,,прямо,пропорциональна относительной скорости движения магни5 та с телам ло вибрирующей поверхности. 7.

Способ определения относительной скоро10 сти движения тела по вибрирующей поверхности индуктивным методом, отличающийся тем, что, с целью получения непрерывной информации о фактическом законе относительного движения тела в любых режимах,;как с

15 отрывом, так и без отрыва, сигнал, пропорциональный скорости, фиксируют путем замера суммы э.д.с., наводимых в катушках, расположвнных на двух магнитопроводах, укре,пленных на вибрирующей, поверхности,;при

20 движении магнита, встроенного в исследуемое тела.

262407

2 !
