Многожидкостное насосное устройство непрерывного действия, приводная и исполнительная система и способ

Многожидкостное насосное устройство непрерывного действия, приводная и исполнительная система и способ

Иллюстрации

Показать все

Реферат

ПЕРЕКРЕСТНАЯ ССЫЛКА НА РОДСТВЕННЫЕ ЗАЯВКИ

[0001] Настоящей заявкой заявлен приоритет, зарезервированный предварительной заявкой США №61/537 371, поданной 21 сентября 2011 года и озаглавленной «Система доставки нескольких жидкостей непрерывного действия и способ», и полностью включенной в настоящую заявку.

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

Область изобретения

[0002] Изобретение, описанное в настоящей заявке, относится к системе доставки жидкостей, содержащей жидкостное насосное устройство и связанную приводную и исполнительную систему для применений в случае непрерывной доставки нескольких жидкостей в медицинских диагностических и терапевтических процедурах, в которых пациенту путем инфузии/инъекции вводят одну или несколько жидкостей.

Описание родственных технических решений

[0003] В медицинской области устройства доставки жидкостей, используемые для введения жидкостей пациентам, обычно хорошо известны и существуют во многих различных видах. Система, широко используемая для этой цели, представляет собой систему подачи самотеком, в которой содержащую жидкость емкость поддерживают выше уровня тела пациента и в которой расход жидкости, вводимой пациенту, регулируют совокупным давлением зажима на гибкой трубке, проходящей между емкостью с жидкостью и пациентом. Ясно, что расход жидкости через трубку зависит от степени сжатия трубки. В медицинской отрасли известны устройства с ручным управлением, предназначенные для доставки пациенту жидкости под давлением. Примеры таких насосных устройств с ручным управлением известны из патентов США №3464359, №2062285 Bergman и №1748810 Wandel, например.

[0004] Кроме того, в медицинской отрасли для доставки жидкостей пациентам под давлением используются шприцевые инфузионные насосы и перистальтические насосы, обеспечивающие более точное управление расходом и объемной доставкой жидкостей пациентам. Один пример шприцевого насоса, предназначенного для доставки жидкости пациенту, описан в патенте США №5529463 Layer et al., в котором раскрыт насос с несколькими шприцами, предназначенный для этой цели. Система перистальтического насоса, предназначенного для доставки жидкости пациенту под давлением с постоянным расходом, описана в патентах США №№6558125 и 6488660, оба из которых выданы Futterknecht.

[0005] Существует целый ряд медицинских процедур, требующих доставки пациенту жидкостей точно регулируемым путем. Одно такое применение включает доставку пациенту жидкого контрастного вещества при сканировании способом диагностической компьютерной томографии (КТ) для получения усиленных рентгеновских изображений. Традиционно, такое жидкое контрастное вещество доставлялось пациенту с помощью шприцевой инъекционной системы. Такие инъекционные системы требуют, чтобы жидкое контрастное вещество передавалось из его заводской упаковки в одноразовый шприц. Затем инъекционная система повышает давление жидкости в шприце для доставки жидкости пациенту с управляемым расходом, именно когда необходимо. Некоторые шприцевые инъекционные системы могут содержать два отдельных шприца для обеспечения последовательной и одновременной доставки двух разных типов жидкости.

[0006] Одним из недостатков шприцевой системы для инъекции жидкостей является необходимость в перезаправке и замене одноразовых шприцов перед процедурой введения каждому пациенту. В патенте США №5806519, выданном Evans, III et al., описывается система доставки жидкостей, которую можно было использовать для доставки жидкости нескольким пациентам последовательно без необходимости в перезаправке и замене шприцов для каждого пациента. Еще одна система доставки, предназначенная для устранения этого недостатка, раскрыта в патентах США №№6558125 и 6488660 (Futterknecht). В этих двух более поздних патентах раскрыта система доставки жидкостей, использующая перистальтический насос для доставки жидкости непосредственно из флаконов с контрастным веществом пациенту. Хотя эта система и устраняет необходимость в замене одноразовых шприцов после каждого пациента, использование роликового перистальтического насоса по своей природе ограничивает способность системы создавать давление величиной приблизительно 200 фунтов-сил/кв. дюйм. К сожалению, многие процедуры КТ и практически все ангиографические процедуры требуют доставки жидкостей под более высокими давлениями.

[0007] Для того чтобы обеспечить более точное регулирование расходов и объемной доставки жидкостей пациентам, в медицинской области разработаны платформы поршневых насосов прямого вытеснения. Эти устройства устраняют необходимость в использовании шприцов и обеспечивают диапазоны более высокого давления по сравнению с перистальтическими насосами. Одно такое устройство поршневого насоса раскрыто в патентах США №№5196197 и 6197000, выданных Reilly et al., в которых описывается система для непрерывной доставки жидкого контрастного вещества пациенту, в которой используется многопоршневой насос с кулачковым приводом. Этот насос может доставлять жидкости под относительно высокими давлениями регулируемым образом. Еще один пример платформы поршневого насоса прямого вытеснения, предназначенной для использования при доставке жидкости пациенту, проходящему медицинскую процедуру, раскрыт в международной публикации №WO 2006/056828, в которой раскрыт объемный насос с поршнями возвратно-поступательного хода и вращающимися, предназначенный для доставки жидкости с регулируемым и непрерывным расходом во время медицинской процедуры. Японские публикации №№ JP 61-42199 и JP 61-4220, обе переуступленные компании Nemoto Kiyourindou КК, раскрывают еще один многопоршневой цилиндрический насос, обеспечивающий регулируемую и непрерывную доставку жидкостей во время медицинской процедуры.

[0008] У платформ поршневых насосов прямого вытеснения, известных в медицинской области, для доставки жидкости пациенту имеется ряд недостатков. Один из недостатков заключается в том, что эти платформы насосов обычно ограничиваются перекачиванием одного типа жидкости. Многие медицинские процедуры, такие как процедуры КТ, часто предусматривают использование сочетания жидкого контрастного вещества и физиологического раствора, доставляемого точно в интересующую область в теле пациента. Например, после выполнения начальной инъекции жидкого контрастного вещества может вводиться болюс физиологического раствора для перемещения контрастной жидкости в интересующую область. Для того чтобы иметь возможность доставлять два или более разных типов жидкостей, перед входным каналом насоса необходимо добавить наружный избирательный клапан (такой как запорный кран), чтобы позволить системе доставки жидкости выбирать один из двух доступных источников жидкости или, возможно, оба, если предусмотрено также смесительное устройство. Если в системе доставки жидкости присутствуют два взаимосвязанных насоса, система может доставлять регулируемую смесь двух жидкостей. Однако каждый из этих двух насосов могут управляться независимо для обеспечения требуемого расхода его соответствующего типа жидкости. В такой двухнасосной системе могут также использоваться смесительные устройства, расположенные дальше.

КРАТКОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

[0009] В настоящем описании представлены примерные варианты осуществления жидкостного насосного устройства для связи с приводной и исполнительной системой, примерные варианты осуществления приводной и исполнительной системы и примерные варианты осуществления системы доставки жидкости, содержащей приводную и исполнительную систему и жидкостное насосное устройство, а также способы сборки жидкостного насосного устройства и способы применения одного или нескольких вариантов осуществления жидкостного насосного устройства, приводной и исполнительной системы и системы доставки жидкости. В одном варианте осуществления жидкостное насосное устройство содержит несколько насосных цилиндров, плунжер, совершающий возвратно-поступательное движение в каждом из насосных цилиндров, и впускной селекторный клапан для установления сообщения по жидкости между по меньшей мере одним источником жидкости и насосными цилиндрами. Впускной селекторный клапан может располагаться сбоку снаружи насосных цилиндров.

[0010] Впускной селекторный клапан может быть ориентирован в основном параллельно насосным цилиндрам. Кроме того, жидкостное насосное устройство может содержать коллектор насоса, управляющий сообщением по жидкости с насосными цилиндрами, и впускной селекторный клапан управляет сообщением по жидкости по меньшей мере с одним источник жидкости, чтобы регулировать поток жидкости в коллектор насоса. Коллектор насоса содержит впускной канал коллектора и выпускной канал коллектора и, кроме того, содержит выпускной селекторный клапан в сообщении по жидкости с выпускным каналом коллектора для регулирования потока жидкости из коллектора насоса. Выпускной селекторный клапан содержит цилиндр выпускного селекторного клапана, имеющий расположенный в нем шток клапана, причем выпускной селекторный клапан содержит выпускной канал для пациента и выпускной канал отходов. Шток выпускного селекторного клапана имеет проход для потока для установления избирательного сообщения по жидкости с выпускным каналом для пациента или выпускным каналом отходов. Шток выпускного селекторного клапана может иметь сужающийся конец. Коллектор насоса может содержать впускной канал коллектора и выпускной канал коллектора, и все насосные цилиндры могут содержать по меньшей мере одно впускное отверстие для сообщения по жидкости с впускным каналом коллектора и по меньшей мере одно выпускное отверстие для сообщения по жидкости с выпускным каналом коллектора. Насосные цилиндры могут находиться в избирательном сообщении по жидкости с впускным каналом коллектора и выпускным каналом коллектора через соответствующие впускные обратные клапаны и выпускные обратные клапаны. По меньшей мере одно выпускное отверстие может располагаться в каждом из насосных цилиндров в высокой точке для выхода пузырьков воздуха.

[0011] Впускной селекторный клапан может содержать цилиндр впускного селекторного клапана, имеющий расположенный в нем шток клапана, причем шток клапана имеет аксиальный проход и несколько радиальных впускных каналов, соединенных с аксиальным проходом. Радиальные впускные каналы могут располагаться в разных угловых положениях вокруг штока клапана. Радиальные впускные каналы могут альтернативно располагаться в разных угловых положениях вокруг штока клапана и разных аксиальных местах вдоль штока клапана. Коллектор физиологического раствора может быть в избирательном сообщении по жидкости с насосными цилиндрами через впускной селекторный клапан для установления избирательного сообщения по жидкости между источником жидкости в виде физиологического раствора и насосными цилиндрами. Коллектор физиологического раствора может проходить поперек нескольких насосных цилиндров.

[0012] В еще одном варианте осуществления жидкостное насосное устройство может содержать несколько насосных цилиндров, плунжер, совершающий возвратно-поступательное движение в каждом из насосных цилиндров, и впускной селекторный клапан для установления избирательного сообщения по жидкости между по меньшей мере одним источником жидкости и насосными цилиндрами. Впускной селекторный клапан может располагаться сбоку снаружи насосных цилиндров, и на жидкостном насосном устройстве могут предусматриваться идентифицирующие знаки, кодированные идентифицирующей информацией для жидкостного насосного устройства.

[0013] Впускной селекторный клапан может содержать цилиндр впускного селекторного клапана, имеющий расположенный в нем шток клапана, причем шток клапана имеет аксиальный проход и несколько радиальных впускных каналов, соединенных с аксиальным проходом, и идентифицирующая информация содержит по меньшей мере начальное угловое положение штока клапана в цилиндре впускного селекторного клапана или его представление. Радиальные впускные каналы могут располагаться в разных угловых положениях вокруг штока клапана. Альтернативно, радиальные впускные каналы могут располагаться в разных угловых положениях вокруг штока клапана и в разных аксиальных местах вдоль штока клапана. Цилиндр впускного селекторного клапана может быть ориентирован в основном параллельно насосным цилиндрам.

[0014] Идентифицирующие знаки могут представлять собой оптически кодированный прозрачный элемент. Идентифицирующие знаки могут располагаться на одном из насосных цилиндров. Впускной селекторный клапан может содержать цилиндр впускного селекторного клапана, имеющий расположенный в нем шток клапана, а идентифицирующая информация может содержать по меньшей мере начальное угловое положение штока клапана в цилиндре впускного селекторного клапана или его представление. Шток клапана может содержать несколько радиальных впускных каналов, расположенных в разных угловых положениях вокруг штока клапана. Альтернативно, шток клапана может содержать несколько радиальных впускных каналов, расположенных в разных угловых положениях вокруг штока клапана и в разных аксиальных местах вдоль штока клапана. Цилиндр впускного селекторного клапана может быть ориентирован в основном параллельно насосным цилиндрам. Цилиндр впускного селекторного клапана может содержать несколько впускных каналов для соединения с несколькими источниками жидкостей.

[0015] Идентифицирующая информация может содержать по меньшей мере одно из следующего: номер конструктивного исполнения/типа насоса, номер производственной партии, идентификатор типа насоса, последовательный идентификационный номер насоса или любое их сочетание.

[0016] В еще одном варианте осуществления жидкостное насосное устройство содержит несколько насосных цилиндров, плунжер, совершающий возвратно-поступательное движение в каждом из насосных цилиндров, причем каждый плунжер содержит элемент сопряжения с поршнем, проходящий проксимально из него, который разбит по меньшей мере на две части, сжимающиеся в сторону друг друга, и впускной селекторный клапан для установления избирательного сообщения по жидкости между по меньшей мере одним источником жидкости и насосными цилиндрами. Впускной селекторный клапан может располагаться сбоку снаружи насосных цилиндров.

[0017] Каждый из плунжеров может содержать диск на дистальном конце и диск на проксимальном конце. Плунжеры могут совершать возвратно-поступательное движение в соответствующих насосных цилиндрах так, что диск на дистальном конце каждого плунжера действует в зоне накачки насосных цилиндров, а диск на проксимальном конце действует в разделительной зоне насосных цилиндров. По меньшей мере по окружности вокруг каждого диска на дистальном конце и диска на проксимальном конце может быть предусмотрено уплотнение.

[0018] На каждой из по меньшей мере двух частей элемента сопряжения с поршнем может быть предусмотрен радиальный буртик для сопряжения с приводным поршнем. В элементе сопряжения с поршнем может коаксиально располагаться опорный элемент. Радиальный буртик на каждой из по меньшей мере двух частей элемента сопряжения с поршнем может сопрягаться с приемным желобком, выполненным в гнезде приводного поршня. Элемент сопряжения с поршнем может иметь в основном цилиндрическую форму, а по меньшей мере две части могут образовывать по меньшей мере два дугообразных сегмента.

[0019] В еще одном варианте осуществления предлагается система доставки жидкости, содержащая жидкостное насосное устройство, содержащее несколько насосных цилиндров, плунжер, совершающий возвратно-поступательное движение в каждом из насосных цилиндров, и впускной селекторный клапан для установления избирательного сообщения по жидкости между по меньшей мере одним контейнером источника жидкости и насосными цилиндрами, причем впускной селекторный клапан расположен сбоку снаружи насосных цилиндров. Приводная и исполнительная система независимо приводит в действие плунжеры, чтобы они совершали возвратно-поступательное движение в насосных цилиндрах.

[0020] Впускной селекторный клапан может быть ориентирован в основном параллельно насосным цилиндрам.

[0021] Коллектор насоса может управлять сообщением по жидкости с насосными цилиндрами, а впускной селекторный клапан может управлять сообщением по жидкости по меньшей мере с одним источником жидкости для регулирования потока жидкости в коллектор насоса. Коллектор насоса может содержать впускной канал коллектора и выпускной канал коллектора, а все насосные цилиндры могут содержать по меньшей мере одно впускное отверстие для сообщения по жидкости с впускным каналом коллектора и по меньшей мере одно выпускное отверстие для сообщения по жидкости с выпускным каналом коллектора. Насосные цилиндры могут находиться в избирательном сообщении по жидкости с впускным каналом коллектора и выпускным каналом коллектора через соответствующие впускные обратные клапаны и выпускные обратные клапаны. По меньшей мере одно выпускное отверстие может располагаться в каждом из насосных цилиндров в высокой точке для выхода пузырьков воздуха.

[0022] Впускной селекторный клапан может содержать цилиндр впускного селекторного клапана, имеющий расположенный в нем шток клапана, и шток клапана может иметь аксиальный проход и несколько радиальных впускных каналов, соединенных с аксиальным проходом. Радиальные впускные каналы могут располагаться в разных угловых положениях вокруг штока клапана. Шток клапана может альтернативно содержать несколько радиальных впускных каналов, расположенных в разных угловых положениях вокруг штока клапана и в разных аксиальных местах вдоль штока клапана.

[0023] Коллектор физиологического раствора может быть в избирательном сообщении по жидкости с насосными цилиндрами через впускной селекторный клапан для установления избирательного сообщения по жидкости между источником жидкости в виде физиологического раствора и насосными цилиндрами. Коллектор физиологического раствора может проходить поперек нескольких насосных цилиндров. Впускной селекторный клапан может приводиться в действие приводной и исполнительной системой независимо от плунжеров.

[0024] На жидкостном насосном устройстве могут быть предусмотрены идентифицирующие знаки, кодированные идентифицирующей информацией для жидкостного насосного устройства. Впускной селекторный клапан может содержать цилиндр впускного селекторного клапана, имеющий расположенный в нем шток клапана, а идентифицирующая информация может содержать по меньшей мере начальное угловое положение штока клапана в цилиндре впускного селекторного клапана или его представление. Шток клапана может содержать несколько радиальных впускных каналов. Радиальные впускные каналы могут располагаться в разных угловых положениях вокруг штока клапана. Альтернативно, радиальные впускные каналы могут располагаться в разных угловых положениях вокруг штока клапана и в разных аксиальных местах вдоль штока клапана. Цилиндр впускного селекторного клапана может быть ориентирован в основном параллельно насосным цилиндрам.

[0025] Идентифицирующие знаки могут представлять собой оптически кодированный прозрачный элемент. Идентифицирующие знаки могут располагаться на одном из насосных цилиндров.

[0026] Каждый из плунжеров может содержать элемент сопряжения с поршнем, проходящий проксимально из него, и элемент сопряжения с поршнем может быть разбит по меньшей мере на две части, сжимающиеся в сторону друг друга. Каждый из плунжеров может содержать диск на дистальном конце и диск на проксимальном конце. Плунжеры могут совершать возвратно-поступательное движение в соответствующих насосных цилиндрах так, что диск на дистальном конце каждого плунжера действует в зоне накачки насосных цилиндров, а диск на проксимальном конце действует в разделительной зоне насосных цилиндров. По меньшей мере по окружности вокруг каждого диска на дистальном конце и диска на проксимальном конце может быть предусмотрено уплотнение. На каждой из по меньшей мере двух частей элемента сопряжения с поршнем может быть предусмотрен радиальный буртик для сопряжения с приводным поршнем приводной и исполнительной системы. В элементе сопряжения с поршнем может коаксиально располагаться опорный элемент.

[0027] Для приведения в действие жидкостного насосного устройства может быть предусмотрена приводная и исполнительная система. Приводная и исполнительная система содержит выдвигающийся и втягивающийся выдвижной ящик насоса для приема жидкостного насосного устройства, причем жидкостное насосное устройство содержит несколько насосных цилиндров и плунжер, совершающий возвратно-поступательное движение в каждом из насосных цилиндров. Для механического соединения с плунжерами, соответственно, чтобы независимо приводить в возвратно-поступательное движение плунжеры в насосных цилиндрах, предусмотрены и предназначены приводные поршни. К приводным поршням соответственно подсоединены линейные исполнительные механизмы поршней, а к линейным исполнительным механизмам поршней функционально, соответственно, подсоединены приводные электродвигатели для обеспечения движущих сил линейным исполнительным механизмам поршней, чтобы независимо приводить плунжеры в возвратно-поступательное движение.

[0028] Кроме того, жидкостное насосное устройство может содержать впускной селекторный клапан для установления избирательного сообщения по жидкости между по меньшей мере одним контейнером источника жидкости и насосными цилиндрами, и впускной селекторный клапан может располагаться сбоку снаружи насосных цилиндров.

[0029] Для механического соединения с впускным селекторным клапаном для управления работой впускного селекторного клапана для установления избирательного сообщения по жидкости между по меньшей мере одним контейнером источника жидкости и насосными цилиндрами может быть предусмотрен и предназначен исполнительный механизм впускного селекторного клапана.

[0030] Коллектор насоса может управлять сообщением по жидкости с насосными цилиндрами, а механизм зажима насоса может использоваться для закрепления жидкостного насосного устройства в выдвижном ящике насоса и прикладывания сжимающей силы к коллектору насоса, когда жидкостное насосное устройство загружено в выдвижной ящик насоса. Механизм зажима насоса может содержать зажимной блок для зацепления с коллектором насоса, когда жидкостное насосное устройство загружено в выдвижной ящик насоса. Зажимной блок может приводиться в действие зажимным исполнительным механизмом для зацепления зажимного блока с коллектором насоса и отсоединения зажимного блока от коллектора насоса. Коллектор насоса может содержать канал датчика давления с диафрагмой датчика давления, и, кроме того, приводная и исполнительная система может содержать механизм измерения давления, предназначенный для сопряжения с каналом датчика давления. Действие зажимного исполнительного механизма для зацепления зажимного блока с коллектором насоса может одновременно вызывать функциональное сопряжение механизма измерения давления с диафрагмой датчика давления. Кроме того, приводная и исполнительная система может содержать механизм измерения давления, предназначенный для сопряжения с каналом датчика давления.

[0031] Коллектор насоса может содержать впускной канал коллектора и выпускной канал коллектора, и выпускной селекторный клапан может быть в сообщении по жидкости с выпускным каналом коллектора для управления потоком жидкости из коллектора насоса. Кроме того, приводная и исполнительная система может содержать исполнительный механизм выпускного селекторного клапана, предназначенный для управления работой выпускного селекторного клапана.

[0032] Все плунжеры жидкостного насосного устройства могут содержать элемент сопряжения с поршнем, разбитый по меньшей мере на две части, сжимающиеся в сторону друг друга, чтобы обеспечить механическое соединение с соответствующими приводными поршнями. Опорный элемент может быть соосно расположен в элементе сопряжения с поршнем. На каждой из по меньшей мере двух частей может быть предусмотрен радиальный буртик для сопряжения с соответствующими приводными поршнями. Кроме того, на каждой из по меньшей мере двух частей соответствующих элементов сопряжения с поршнем может быть предусмотрен радиальный буртик для сопряжения с приемным желобком в гнезде в соответствующих приводных поршнях приводной и исполнительной системы.

[0033] Еще один вариант осуществления относится к способу сопряжения жидкостного насосного устройства с приводной и исполнительной системой системы доставки жидкости. Жидкостное насосное устройство обычно содержит несколько насосных цилиндров и плунжер, совершающий возвратно-поступательное движение в каждом из насосных цилиндров, причем каждый из плунжеров содержит элемент сопряжения с поршнем, проходящий проксимально из него. Элемент сопряжения с поршнем разбит по меньшей мере на две части, сжимающиеся в сторону друг друга. Плунжеры сопрягаются с соответствующими приводными поршнями приводной и исполнительной системы так, что по меньшей мере две части каждого из элементов сопряжения с поршнем сжимаются в сторону друг друга, чтобы обеспечить механическое зацепление с соответствующими приводными поршнями. Приводные поршни независимо приводят плунжеры в соответствующих насосных цилиндрах в возвратно-поступательное движение.

[0034] Кроме того, жидкостное насосное устройство может содержать впускной селекторный клапан для установления избирательного сообщения по жидкости между по меньшей мере одним контейнером источника жидкости и насосными цилиндрами, причем впускной селекторный клапан расположен сбоку снаружи насосных цилиндров.

[0035] Каждый из плунжеров может содержать диск на дистальном конце и диск на проксимальном конце. Плунжеры могут совершать возвратно-поступательное движение в соответствующих насосных цилиндрах так, что диск на дистальном конце каждого плунжера действует в зоне накачки насосных цилиндров, а диск на проксимальном конце действует в разделительной зоне насосных цилиндров. По меньшей мере по окружности вокруг каждого диска на дистальном конце и диска на проксимальном конце может быть предусмотрено уплотнение. На каждой из по меньшей мере двух частей соответствующих элементов сопряжения с поршнем может быть предусмотрен радиальный буртик для сопряжения с приемным желобком в гнезде в соответствующих приводных поршнях приводной и исполнительной системы. В элементе сопряжения с поршнем может коаксиально располагаться опорный элемент. В одном альтернативном конструктивном исполнении на каждой из по меньшей мере двух частей элементов сопряжения с поршнем может быть предусмотрен радиальный буртик, а все соответствующие приводные поршни могут содержать гнездо на дистальном конце, имеющее приемный желобок, так что стадия сопряжения плунжеров с соответствующими приводными поршнями включает прием элементов сопряжения с поршнем в гнездо на дистальном конце в соответствующих приводных поршнях и зацепление радиального буртика по меньшей мере на двух частях с соответствующим приемным желобком в гнезде на дистальном конце в каждом из соответствующих приводных поршней.

[0036] Еще один вариант осуществления относится к способу сборки жидкостного насосного устройства, включающий стадию, на которой берут корпус насоса, содержащий несколько насосных цилиндров и по меньшей мере один цилиндр впускного селекторного клапана, расположенный сбоку снаружи насосных цилиндров, стадию, на которой корпус впускного селекторного клапана, содержащий шток клапана, вставляют в цилиндр впускного селекторного клапана так, что шток клапана помещают в предопределенное угловое положение в цилиндре впускного селекторного клапана, и стадию, на которой соответствующие плунжеры вставляют в насосные цилиндры.

[0037] Корпус насоса может дополнительно содержать коллектор физиологического раствора, проходящий у насосных цилиндров и имеющий по меньшей мере один канал физиологического раствора, и способ может дополнительно включать стадию, на которой на корпус насоса устанавливают крышку коллектора физиологического раствора, чтобы оградить по меньшей мере один канал физиологического раствора.

[0038] Корпус насоса может содержать переднюю плиту, и насосные цилиндры могут проксимально проходить от передней плиты, и способ может дополнительно включать стадию, на которой на переднюю плиту устанавливают плиту коллектора насоса, чтобы образовать коллектор насоса. На стадии установки плиты коллектора на переднюю плиту между плитой коллектора и передней плитой могут захватить по меньшей мере один обратный клапан, чтобы образовать коллектор насоса. Передняя плита может содержать по меньшей мере один впускной канал коллектора, образованный по меньшей мере одним канальным элементом, и способ может дополнительно включать стадию, на которой по меньшей мере на один канальный элемент устанавливают впускную крышку коллектора для ограждения по меньшей мере одного впускного канала коллектора. Плита коллектора может содержать цилиндр выпускного селекторного клапана, и способ может дополнительно включать стадию, на которой корпус выпускного селекторного клапана, содержащий шток клапана, вставляют в цилиндр выпускного селекторного клапана. Цилиндр выпускного селекторного клапана может содержать выпускной канал для пациента и выпускной канал отходов, и шток клапана в корпусе выпускного селекторного клапана имеет проход для потока, и стадия вставки корпуса выпускного селекторного клапана в цилиндр выпускного селекторного клапана может включать помещение прохода для потока в сообщение по жидкости с выпускным каналом отходов. Стадии вставки корпуса выпускного селекторного клапана в цилиндр выпускного селекторного клапана может предшествовать стадия, на которой на поверхность внутренней стенки цилиндра выпускного селекторного клапана распыляют смазывающее вещество.

[0039] Перед стадиями, на которых корпус впускного селекторного клапана вставляют в цилиндр впускного селекторного клапана и соответствующие плунжеры вставляют в насосные цилиндры, способ может дополнительно включать стадию, на которой на поверхность внутренней стенки насосных цилиндров и на внутреннюю поверхность по меньшей мере одного из цилиндров впускного селекторного клапана распыляют смазывающее вещество.

[0040] Стадии, на которых корпус впускного селекторного клапана вставляют в цилиндр впускного селекторного клапана и соответствующие плунжеры вставляют в насосные цилиндры, могут осуществлять одновременно.

[0041] Предопределенное угловое положение штока клапана в корпусе впускного селекторного клапана может кодироваться в идентифицирующих знаках, предусмотренных на корпусе насоса, и идентифицирующие знаки могут представлять собой штрих-код.

[0042] Способ может дополнительно включать стадию, на которой создают номер положения впускного селекторного клапана, и стадию, на которой номер положения впускного селекторного клапана кодируют как идентифицирующие знаки, предусмотренные на корпусе насоса. Номер положения впускного селекторного клапана может соответствовать предопределенному угловому положению штока клапана в корпусе впускного селекторного клапана в цилиндре впускного селекторного клапана. Способ может дополнительно включать стадию, на которой идентифицирующие знаки гравируют на одном из насосных цилиндров.

[0043] Дальнейшие детали и преимущества различных вариантов осуществления, подробно описанных в настоящем документе, станут понятными после прочтения последующего подробного описания различных вариантов осуществления со ссылками на фигуры прилагаемого графического материала.

КРАТКОЕ ОПИСАНИЕ ГРАФИЧЕСКОГО МАТЕРИАЛА

[0044] ФИГ. 1 представляет собой схематический вид системы доставки жидкости для случаев непрерывной доставки нескольких жидкостей.

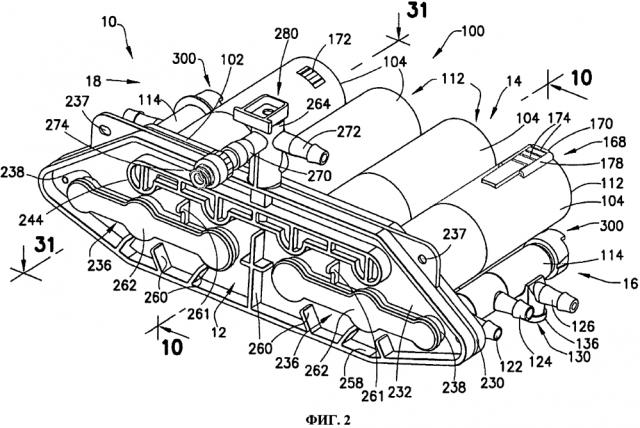

[0045] ФИГ. 2 представляет собой вид спереди в перспективе жидкостного насосного устройства для использования в системе доставки жидкости, показанной на ФИГ. 1.

[0046] ФИГ. 3 представляет собой вид сзади в перспективе жидкостного насосного устройства, показанного на ФИГ. 2.

[0047] ФИГ. 4 представляет собой вид снизу в перспективе жидкостного насосного устройства, показанного на ФИГ. 2.

[0048] ФИГ. 5А представляет собой вид снизу жидкостного насосного устройства, показанного на ФИГ. 2.

[0049] ФИГ. 5 В представляет собой вид детали 5 В на ФИГ. 5А.

[0050] ФИГ. 6 представляет собой покомпонентный вид в перспективе жидкостного насосного устройства, показанного на ФИГ. 2.

[0051] ФИГ. 7 представляет собой вид спереди в перспективе корпуса насоса жидкостного насосного устройства, показанного на ФИГ. 2.

[0052] ФИГ. 8 представляет собой вид сзади в перспективе корпуса насоса, показанного на ФИГ. 7.

[0053] ФИГ. 9 представляет собой вид сзади насосного цилиндра корпуса насоса, показанного на ФИГ. 7.

[0054] ФИГ. 10 представляет собой разрез жидкостного насосного устройства, взятого по линии 10-10 на ФИГ. 2, с плунжером жидкостного насосного устройства, убранным для понятности.

[0055] ФИГ. 11 представляет собой вид сзади в перспективе плунжера для жидкостного насосного устройства, показанного на ФИГ. 2.

[0056] ФИГ. 12 представляет собой разрез, взятый по линии 12-12 на ФИГ. 11.

[0057] ФИГ. 13 представляет собой разрез в перспективе дистальной части приводного поршня, предназначенного для захвата и приведения в действие плунжера, показанного на ФИГ. 11.

[0058] ФИГ. 14 представляет собой разрез в перспективе, на котором показано зацепление приводного поршня, показанного на ФИГ. 13, с плунжером, показанным на ФИГ. 11.

[0059] ФИГ. 15 представляет собой вид в перспективе жидкостного насосного устройства, на котором показаны крышки впускных коллекторов, снятые с жидкостного насосного устройства.

[0060] ФИГ. 16 представляет собой вид в перспективе правой передней части плиты коллектора насоса, предназначенной для сопряжения с корпусом насоса на ФИГ. 7.

[0061] ФИГ. 17 представляет собой вид сзади в перспективе плиты коллектора насоса, поддерживающей впускной и выпускной обратные клапаны жидкостного насосного устройства.

[0062] ФИГ. 18 представляет собой вид сзади в перспективе правой части плиты коллектора насоса, предназначенной для сопряжения с корпусом насоса на ФИГ. 7.

[0063] ФИГ. 19 представляет собой продольный разрез в перспективе части плиты коллектора насоса, предназначенной для сопряжения с корпусом насоса на ФИГ. 7.

[0064] ФИГ. 20 представляет собой разрез в перспективе части жидкостного насосного устройства, показанного на ФИГ. 2, на котором показана работа впускного обратного клапана жидкостного насосного устройства.

[0065] ФПГ. 21 представляет собой разрез в перспективе части жидкостного насосного устройства, показанного на ФИГ. 2, на котором показана работа выпускного обратного клапана жидкостного насосного устройства.

[0066] ФИГ. 22 представляет собой разрез в перспективе, взятый по линии 22-22 на ФИГ. 17.

[0067] ФИГ. 23 представляет собой разрез в перспективе, взятый по линии 23-23 на ФИГ. 3.

[0068] ФИГ. 24А представляет собой вид в изометрии корпуса выпускного селекторного клапана, используемого в жидкостном насосном устройстве, показанном на ФИГ. 2.

[0069] ФИГ. 24 В представляет собой разрез в перспективе, взятый по линии 24В-24В на ФИГ. 24А.

[0070] ФИГ. 25A-25Q иллюстрируют дополнительные варианты осуществления выпускного селекторного клапана, в которых корпус выпускного селекторного клапана представляет собой вариант осуществления с различными уплотнительными устройствами.

[0071] ФИГ. 26 представляет собой вид в изометрии поршневого клапана для использования в сочетании с выпускным селекторным клапаном, показанным на ФИГ. 24.

[0072] ФИГ. 27 представляет собой разрез в перспективе, взятый по линии 27-27 на ФИГ. 3.

[0073] ФИГ. 28А представляет собой вид спереди в изометрии штока впускного селекторного клапана, используемого в жидкостном насосном устройстве, показанном на ФИГ. 2.

[0074] ФИГ.
