Реферат

ПЕРЕКРЕСТНЫЕ ССЫЛКИ НА РОДСТВЕННЫЕ ЗАЯВКИ

[0001] Настоящая заявка основана и испрашивает приоритет в соответствии с китайской заявкой на патент №201310389864.2, поданной 30 августа 2013 г., содержание которой полностью включено в данную заявку посредством ссылки.

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

[0002] Настоящее изобретение относится к области электронных технологий и, в частности, к электронному устройству и способу для отображения ресурсов.

УРОВЕНЬ ТЕХНИКИ

[0003] Самые распространенные бытовые приборы, телевизоры (ТВ), стали более интеллектуальными и многофункциональными в результате развития электроники и информационных технологий.

[0004] В смарт-ТВ с загруженной операционной системой, в дополнение к обычным ТВ приложению, предоставляемому пользователям для просмотра ТВ программ, имеются другие вспомогательные приложения, предоставляемые пользователям для просмотра микроблога, просмотра погоды, игр и просмотра веб-страниц и т.п. В то же время, смарт-ТВ также может расширять и обновлять вспомогательные приложения посредством загрузки и установки сторонних приложений. В частности, после включения смарт-ТВ, пользователь может непосредственно смотреть телевизионные программы и переключать между каналами на смарт-ТВ, как на обычном ТВ. В дополнение к этому, пользователь может выбирать и входить в одно из вспомогательных приложений через меню смарт-ТВ.

[0005] В процессе практической реализации настоящего изобретения изобретатели обнаружили по меньшей мере следующие проблемы в известном уровне техники: за исключением ТВ приложения, все остальные вспомогательные приложения предоставляются через меню смарт-ТВ, таким образом, существует слишком много операционных уровней, которые необходимо пройти, чтобы выйти на определенное вспомогательное приложение. В этом случае многие пользователи просто не знают о том, что есть определенные вспомогательные приложения в их смарт-ТВ еще долгое время после того, как они их купили, а некоторые пользователи очень редко или вообще никогда не используют эти вспомогательные приложения, даже если знают о них, из-за слишком большого количества уровней меню, что приводит к относительно низким показателям использования этих вспомогательных приложений.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0006] Для того чтобы решить проблему того, что за исключением ТВ приложения, все остальные вспомогательные приложения предоставляются через меню смарт-ТВ и таким образом, существует слишком много операционных уровней, которые необходимо пройти, чтобы выйти на определенное вспомогательное приложение, что приводит к относительно низким показателям использования этих приложений, за исключением ТВ приложения, варианты осуществления настоящего изобретения предоставляют электронное устройство и способ отображения ресурсов. Решения изложены далее.

[0007] В соответствии с первым аспектом вариантов осуществления настоящего изобретения, предлагается электронное устройство. Электронное устройство включает в себя:

[0008] по меньшей мере один аппаратный интерфейс, чип управления, электрически подключенный по меньшей мере к одному аппаратному интерфейсу, и экран отображения, электрически подключенный к чипу управления;

[0009] по меньшей мере один аппаратный интерфейс, выполненный с возможностью подключения к одним и тем же или разным источникам сигналов, соответственно, и каждый из источников сигнала выполнен с возможностью предоставления по меньшей мере одного типа ресурсов приложений через аппаратный интерфейс;

[0010] чип управления, выполненный с возможностью классификации и объединения по меньшей мере одного типа ресурсов приложений, предоставляемых через соответствующий аппаратный интерфейс, и формирования сигнала отображения для основного интерфейса, включающего в себя определенное число окон, расположенных в соответствии с заранее определенной компоновкой, где каждое окно соответствует одному и тому же типу классифицированных и объединенных ресурсов приложений, и различные окна соответствуют различным типам классифицированных и объединенных ресурсов приложений;

[0011] экран отображения, выполненный с возможностью отображения основного интерфейса в соответствии с сигналом отображения.

[0012] В одном из вариантов осуществления чип управления выполнен с возможностью:

[0013] классифицировать ресурсы приложений, предоставляемые через ТВ интерфейс, в один тип ресурсов приложений, если аппаратный интерфейс включает в себя ТВ интерфейс;

[0014] классифицировать ресурсы приложений, предоставляемые по меньшей мере посредством одного интерфейса из: HDMI интерфейса, S-Video интерфейса, AV интерфейса, VGA интерфейса, DVI интерфейса, DP интерфейса и USB интерфейса, соответственно, в другой тип ресурсов приложений, или классифицировать ресурсы приложений, предоставляемые по меньшей мере посредством одного интерфейса из: HDMI интерфейса, S-Video интерфейса, AV интерфейса, VGA интерфейса, DVI интерфейса, DP интерфейса и USB интерфейса, все в один тип ресурсов приложений, если аппаратный интерфейс включает в себя по меньшей мере один из: HDMI интерфейс, S-Video интерфейс, AV интерфейс, VGA интерфейс, DVI интерфейс, DP интерфейс и USB интерфейс; и

[0015] классифицировать ресурсы приложений, предоставляемые через сетевой интерфейс, по меньшей мере в один тип ресурсов приложений на основе типа приложения, если аппаратный интерфейс включает в себя сетевой интерфейс,

[0016] при этом типы ресурсов приложений включают в себя по меньшей мере один тип ресурсов ТВ приложений, ресурсов приложений локальных воспроизведений, ресурсов приложений онлайн просмотров кино и видео, ресурсов игровых приложений, ресурсов оформительских приложений, ресурсов приложений обработки фотографий, ресурсов музыкальных приложений, ресурсов системных приложений, ресурсов пользовательских приложений, работающих посредством предварительно заданного интерфейса приложения, и ресурсов сторонних приложений, работающих посредством предварительно заданного интерфейса стороннего приложения.

[0017] В одном из вариантов осуществления чип управления выполнен с возможностью:

[0018] если существует ресурс приложения, которому соответствует одно окно, то определять контенты, отображаемые в этом окне, в соответствии с ресурсом приложения, при этом отображаемые контенты включают в себя по меньшей мере один тип из: плакатных изображения, контентов, вводной информации и информации обновлениях ресурсов приложений;

[0019] если не существует ресурса приложения, которому соответствует одно окно, но аппаратный интерфейс, которому соответствует этот ресурс приложения, подключен к источнику сигнала, определять контенты, отображаемые в этом окне, в соответствии с источником сигнала, где отображаемые контенты включают в себя по меньшей мере одно из: состояние подключения источника сигнала, описательную информацию источника сигнала, тип источника сигнала, имя источника сигнала и рабочее состояние источника сигнала; и

[0020] если не существует ресурса приложения, которому соответствует одно окно, и аппаратный интерфейс, которому соответствует это окно, не подключен к источнику сигнала, определять контенты, отображаемые в этом окне, в соответствии с аппаратным интерфейсом, где отображаемые контенты включают в себя по меньшей мере одно из: тип аппаратного интерфейса и состояние отсутствия подключения аппаратного интерфейса.

[0021] В одном из вариантов осуществления чип управления также выполнен с возможностью приема сигнала выбора, соответствующего окну в основном интерфейсе, и формирования второго сигнала отображения в соответствии с ресурсами приложений, которым соответствует окно, выбранное в соответствии с сигналом выбора; и

[0022] экран отображения также выполнен с возможностью переключения основного интерфейса, отображающего подуровневые контенты, которым соответствует окно, в соответствии со вторым сигналом отображения, при этом подуровневые контенты включают в себя ресурсы приложений, которым соответствует окно, перечень ресурсов приложений, которым соответствует окно, или подробную информацию об источнике сигнала ресурса, которому соответствует окно.

[0023] В одном из вариантов осуществления чип управления также выполнен с возможностью приема сигнала обратной связи, соответствующего подуровневым контентам, которому соответствует окно, и, в соответствии с сигналом обратной связи, формировать снова сигнал отображения для основного интерфейса, включающего в себя определенное число окон, расположенных в соответствии с заранее определенной компоновкой; и

[0024] экран отображения выполнен с возможностью переключения подуровневых контентов, которым соответствует окно, на основной интерфейс и отображения основного интерфейса в соответствии с сигналом отображения.

[0025] В одном из вариантов осуществления чип управления также выполнен с возможностью, если имеется более одной страницы окон, включенных в основной интерфейс, принимать сигнал замены, соответствующий основному интерфейсу, и формировать третий сигнал отображения в качестве сигнала отображения для основного интерфейса, в котором все или часть окон заменены в соответствии с сигналом замены; и

[0026] экран отображения также выполнен с возможностью отображения основного интерфейса, в котором все или часть окон заменены в соответствии с третьим сигналом отображения;

[0027] при этом сигналом замены является сигнал пролистывания страниц или сигнал перемещения.

[0028] В одном из вариантов осуществления источник сигнала включает в себя по меньшей мере один тип из: телевизионного кабеля, проигрывателя высокой четкости, музыкального автомата, телевизионной приставки, DVD/VCD, компьютера, планшетного компьютера, U-диска и игровой консоли.

[0029] В соответствии со вторым аспектом вариантов осуществления настоящего изобретения, предлагается способ отображения ресурсов, который применяется в электронном устройстве в приведенном выше первом аспекте или различных предпочтительных вариантах осуществления первого аспекта. Способ включает в себя:

[0030] подключение к одним и тем же или разным источникам сигналов через по меньшей мере один аппаратный интерфейс соответственно, при этом каждый источник сигнала предоставляет по меньшей мере один тип ресурсов приложений;

[0031] классификацию и объединение по меньшей мере одного типа ресурсов приложений, предоставленных через соответствующие аппаратные интерфейсы посредством чипа управления;

[0032] формирование сигнала отображения для основного интерфейса, включающего в себя определенное число окон, расположенных в соответствии с заранее определенной компоновкой, посредством чипа управления, где каждое окно соответствует одному и тому же типу классифицированных и объединенных ресурсов приложений, и различные окна соответствуют различным типам классифицированных и объединенных ресурсов приложений; и

[0033] отображение основного интерфейса в соответствии с сигналом отображения на экране отображения.

[0034] В одном из вариантов осуществления классификация и объединения по меньшей мере одного типа ресурсов приложений, предоставляемых посредством соответствующих аппаратных интерфейсов посредством чипа управления, включает в себя:

[0035] классификацию ресурса приложения, предоставляемого через ТВ интерфейс, в один тип ресурсов приложений посредством чипа управления, если аппаратный интерфейс включает в себя ТВ интерфейс;

[0036] классификацию ресурса приложения, предоставляемого по меньшей мере посредством одного интерфейса из: HDMI интерфейса, S-Video интерфейса, AV интерфейса, VGA интерфейса, DVI интерфейса, DP интерфейса и USB интерфейса, соответственно, в другой тип ресурсов приложений, или классификацию ресурса приложения, предоставляемого по меньшей мере посредством одного интерфейса из: HDMI интерфейса, S-Video интерфейса, AV интерфейса, VGA интерфейса, DVI интерфейса, DP интерфейса и USB интерфейса, в другой тип ресурсов приложений посредством чипа управления, если аппаратный интерфейс включает в себя по меньшей мере один HDMI интерфейс, S-Video интерфейс, AV интерфейс, VGA интерфейс, DVI интерфейс, DP интерфейс и USB интерфейс;

[0037] классификацию ресурса приложения, предоставляемого через сетевой интерфейс, по меньшей мере в другой тип ресурсов приложений на основе типа приложения посредством чипа управления, если аппаратный интерфейс включает в себя сетевой интерфейс;

[0038] при этом типы ресурсов приложений включают в себя по меньшей мере один тип из: ресурсов ТВ приложений, ресурсов приложений локальных воспроизведений, ресурсов приложений онлайн просмотров кино и видео, ресурсов игровых приложений, ресурсов оформительских приложений, ресурсов приложений обработки фотографий, ресурсов музыкальных приложений, ресурсов системных приложений, ресурсов пользовательских приложений, работающих посредством предварительно заданного интерфейса приложений, и ресурсов сторонних приложений, работающих посредством предварительно заданного интерфейса стороннего приложения.

[0039] В одном из вариантов осуществления, формирование сигнала отображения для основного интерфейса, включающего в себя определенное число окон, расположенных в соответствии с заранее определенной компоновкой, посредством чипа управления, включает в себя:

[0040] если существует ресурс приложения, которому соответствует одно окно, определение контентов, отображаемых в этом окне, в соответствии с ресурсом приложения посредством чипа управления, при этом отображаемые контенты включают в себя по меньшей мере один тип плакатных изображений, контентов, вводной информации и информации об обновлении ресурса приложения;

[0041] если не существует ресурса приложения, которому соответствует одно окно, но аппаратный интерфейс, которому соответствует ресурс приложения, подключен к источнику сигнала, определение контентов, отображаемых в этом окне, в соответствии с источником сигнала посредством чипа управления, при этом отображаемые контенты включают в себя по меньшей мере один из типов: состояния подключения источника сигнала, описательной информации источника сигнала, типа источника сигнала, имени источника сигнала и рабочего состояния источника сигнала; и

[0042] если не существует ресурс приложения, которому соответствует одно окно, и аппаратный интерфейс, которому соответствует это окно, не подключен к источнику сигнала через чип управления, определение контентов, отображаемых в этом окне, в соответствии с аппаратным интерфейсом, при этом отображаемые контенты включают в себя по меньшей мере один из типов интерфейса: аппаратного интерфейса и состояние отсутствия подключения аппаратного интерфейса.

[0043] В одном из вариантов осуществления способ дополнительно включает в себя:

[0044] прием сигнала выбора, соответствующего окну в основном интерфейсе, и формирование второго сигнала отображения в соответствии с ресурсами приложений, которым соответствует окно, выбранное в соответствии с сигналом выбора, посредством чипа управления;

[0045] переключение основного интерфейса на отображение подуровневых контентов, которым соответствует окно, в соответствии со вторым сигналом отображения посредством экрана отображения, при этом подуровневые контенты включают в себя ресурсы приложений, которым соответствует окно, перечень ресурсов приложений, которым соответствует окно, или подробную информацию об источнике сигнала, которому соответствует окно.

[0046] В одном из вариантов осуществления способ дополнительно включает в себя:

[0047] прием сигнала обратной связи, соответствующего подуровневым контентам, которому соответствует окно, и в соответствии с сигналом обратной связи повторное формирование сигнала отображения для основного интерфейса, включающего в себя определенное число окон, расположенных в соответствии с заранее определенной компоновкой, посредством чипа управления; и

[0048] переключение подуровневых контентов, которым соответствует окно, на основной интерфейс и отображение подуровневых контентов в соответствии с сигналом отображения, посредством экрана отображения.

[0049] В одном из вариантов осуществления способ дополнительно включает в себя:

[0050] прием сигнала замены, соответствующего основному интерфейсу, и, в соответствии с сигналом замены, формирование третьего сигнала отображения в качестве сигнала отображения для основного интерфейса, в котором все или часть окон заменены, посредством чипа управления, в том случае, если имеется более одной страницы окон, включенных в основной интерфейс;

[0051] отображение основного интерфейса, в котором все или часть окон заменены в соответствии с третьим сигналом отображения, посредством экрана отображения;

[0052] где сигналом замены является сигнал пролистывания страниц или сигнал перемещения.

[0053] В одном из вариантов осуществления источник сигнала включает в себя по меньшей мере один тип из: телевизионного кабеля, проигрывателя высокой четкости, музыкального автомата, телевизионной приставки, DVD/VCD, компьютера, планшетного компьютера, U-диска и игровой консоли.

[0054] Результаты, достигаемые в вариантах осуществления настоящего изобретения, могут быть следующими:

[0055] в данном раскрытии, различные типы ресурсов приложений, предоставляемых через различные аппаратные интерфейсы, отображаются в результате классифицирования и объединения их в различные окна основного интерфейса, тем самым решается следующая проблема, заключающаяся в том, что, за исключением ТВ приложения, все остальные вспомогательные приложения предоставляются пользователю через меню смарт-ТВ, и таким образом, существует слишком много операционных уровней, которые необходимо пройти, чтобы выйти на определенное вспомогательное приложение, что приводит к относительно низким показателям использования этих приложений, за исключением ТВ приложения, и достигается следующий результат, заключающийся в том, что операционные уровни, необходимые для использования различных приложений в различных окнах, одинаковы, и, следовательно, показатели использования соответствующих типов ресурсов приложений относительно одинаковыми.

[0056] Следует понимать, что как предшествующее общее описание, так и последующее подробное описание являются только примерными и пояснительными, и не ограничивают настоящее изобретение, заявленное в формуле.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0057] Для более понятного пояснения технических решений в вариантах осуществления настоящего изобретения, ниже будет приведено простое описание чертежей, необходимое для раскрытия вариантов осуществления. Очевидно, что чертежи, описанные ниже, лишь иллюстрируют некоторые варианты осуществления настоящего изобретения, и специалисты в данной области техники могут получить другие чертежи на основании этих чертежей без необходимости проведения дополнительных разработок.

[0058] Сопровождающие чертежи, которые включены сюда и являются частью описания, иллюстрируют варианты осуществления в соответствии с настоящим изобретением и служат пояснением принципов настоящего изобретения вместе с описанием.

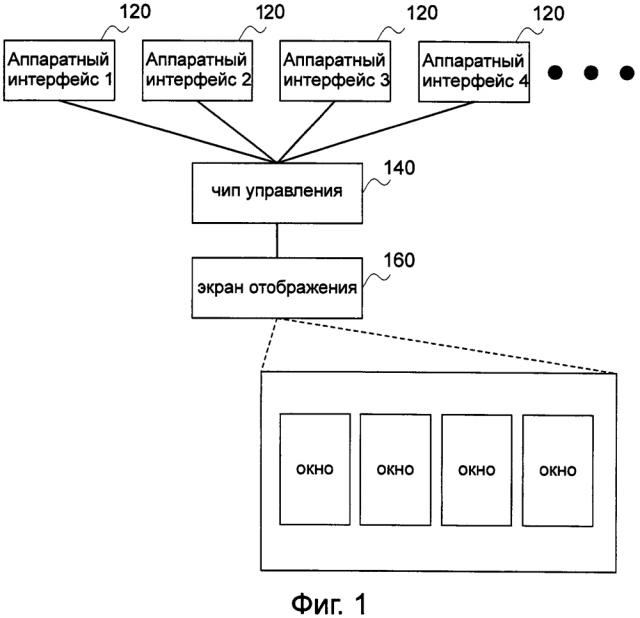

[0059] Фиг. 1 - структурная схема, показывающая электронное устройство в соответствии с одним из примерных вариантов осуществления;

[0060] Фиг. 2А - структурная схема, показывающая электронное устройство в соответствии с одним из примерных вариантов осуществления;

[0061] Фиг. 2В - схематический вид интерфейса, демонстрирующий основной интерфейс, отображаемый на электронном устройстве, представленном в варианте осуществления, показанном на фиг. 2А;

[0062] Фиг. 2С - схематический вид интерфейса, показывающий подуровневые контенты, отображенные на электронном устройстве, представленном в варианте осуществления, показанном на фиг. 2А;

[0063] Фиг. 2D - схематический вид интерфейса, показывающий замененный основной интерфейс, отображенный на электронном устройстве, представленном в варианте осуществления, показанном на фиг. 2А;

[0064] Фиг. 2Е - схематический вид интерфейса, показывающий другой замененный основной интерфейс, отображенный на электронном устройстве, представленном в варианте осуществления, показанном на фиг. 2А;

[0065] Фиг. 3 - блок-схема способа отображения ресурсов в соответствии с одним из примерных вариантов осуществления; и

[0066] Фиг. 4 - блок-схема способа отображения ресурсов в соответствии с одним из примерных вариантов осуществления.

ПОДРОБНОЕ ОПИСАНИЕ

[0067] Для того чтобы сделать цели, технические решения и преимущества настоящего изобретения более очевидными, варианты осуществления настоящего изобретения будут дополнительно подробно описаны ниже со ссылкой на прилагаемые чертежи.

[0068] Как показано на фиг. 1, которая иллюстрирует структурную схему электронного устройства в соответствии с одним из вариантов осуществления настоящего изобретения, электронным устройством может быть ТВ, дисплей, моноблок или дисплейная платформа и т.п. Электронное устройство включает в себя по меньшей мере один аппаратный интерфейс 120, чип управления 140, электрически подключенный по меньшей мере к одному аппаратному интерфейсу 120, соответственно, и экран отображения 160, электрически подключенный к чипу управления 140.

[0069] По меньшей мере один аппаратный интерфейс 120 выполнен с возможностью подключения к одним и тем же или разным источникам сигналов, соответственно. Каждый из источников сигналов выполнен с возможностью предоставления по меньшей мере одного типа ресурсов приложений через аппаратный интерфейс 120.

[0070] Чип управления 140 выполнен с возможностью классификации и объединения по меньшей мере одного типа ресурсов приложений, предоставляемых через соответствующие аппаратные интерфейсы 120, и формирования сигнала отображения для основного интерфейса, включающего в себя определенное число окон, расположенных в соответствии с заранее определенной компоновкой. Каждое окно соответствует одному и тому же типу классифицированных и объединенных ресурсов приложений, и различные окна соответствуют различным типам классифицированных и объединенных ресурсов приложений.

[0071] Экран отображения 160 выполнен с возможностью отображения основного интерфейса в соответствии с сигналом отображения.

[0072] В заключении, электронное устройство, представленное в данном варианте осуществления, отображает различные типы ресурсов приложений, предоставляемых через различные аппаратные интерфейсы в результате классифицирования и объединения их в различные окна основного интерфейса. Таким образом, решается следующая проблема, заключающаяся в том, что, за исключением ТВ приложения, все остальные вспомогательные приложения предоставляются через меню смарт-ТВ, и таким образом, существует слишком много операционных уровней, которые необходимо пройти, чтобы выйти на определенное вспомогательное приложение, что приводит к относительно низким показателям использования этих приложений, за исключением ТВ приложения. При этом, достигается следующий результат, заключающийся в том, что операционные уровни, необходимые для использования различных приложений в различных окнах, одинаковы, и, следовательно, показатели использования соответствующих типов ресурсов приложений относительно одинаковы.

[0073] Как показано на фиг. 1, которая иллюстрирует структурную схему электронного устройства в соответствии с другим вариантом осуществления настоящего изобретения, в этом варианте осуществления описывается использование смарт-ТВ в качестве примера электронного устройства. Электронное устройство включает в себя по меньшей мере один аппаратный интерфейс 120, чип управления 140, электрически подключенный по меньшей мере к одному аппаратному интерфейсу 120, соответственно, и экран отображения 160, электрически подключенный к чипу управления 140.

[0074] По меньшей мере один аппаратный интерфейс 120 выполнен с возможностью подключения к одним и тем же или разным источникам сигналов, соответственно. Каждый из источников сигналов выполнен с возможностью предоставления по меньшей мере одного типа ресурсов приложений через аппаратный интерфейс 120.

[0075] Аппаратный интерфейс 120 включает в себя по меньшей мере один тип интерфейса ТВ (телевидение), HDMI интерфейса (мультимедийного интерфейса высокой четкости), S-Video интерфейса, AV (аудио и видео) интерфейса, VGA (видеографической матрицы) интерфейса, DVI (цифрового видеоинтерфейса) интерфейса, DP (порт подключения дисплея) интерфейса, USB (универсальной последовательной шины) интерфейса и сетевого интерфейса. Сетевой интерфейс включает в себя по меньшей мере один тип беспроводного сетевого интерфейса WIFI (качественная беспроводная связь), сетевого интерфейса 3GPP (Проект партнерства третьего поколения), проводного сетевого интерфейса Ethernet и оптического сетевого интерфейса. В данном варианте осуществления, так как электронным устройством является смарт-ТВ, аппаратный интерфейс 120 обычно включают в себя ряд других аппаратных интерфейсов в дополнение к ТВ интерфейсу и сетевому интерфейсу, и каждый тип аппаратных интерфейсов 120 может включать в себя более одного интерфейса, например, HDMI интерфейс, показанный на фигуре, включает в себя два интерфейса. Для простоты описания, описывается электронное устройство описывается, включающее в себя все описанные выше аппаратные интерфейсы, в качестве примера.

[0076] Источником сигнала, подключенным к ТВ интерфейсу, обычно является ТВ кабель, который предоставляет ресурс ТВ приложения электронному устройству через ТВ интерфейс.

[0077] Источниками сигналов, соединенными с HDMI интерфейсом, S-Video интерфейсом, AV интерфейсом, VGA интерфейсом и DVI интерфейсом, обычно являются любой из типов: проигрывателя высокой четкости, музыкального автомата, телевизионной приставки, DVD/VCD, компьютера, планшетного компьютера и игровой консоли. Эти источники сигналов предоставляют ресурсы локальных воспроизведений, такие как фильмы высокой четкости и музыкальные ресурсы.

[0078] Источником сигнала, соединенным с USB интерфейсом, обычно являются U-диски или, возможен, любой один из проигрывателя высокой четкости, музыкальный автомат, телевизионная приставка, DVD/VCD, компьютер, планшетный компьютер и игровая консоль. Эти источники сигналов предоставляют ресурсы локальных воспроизведений.

[0079] Источником сигнала, соединенным с сетевым интерфейсом, обычно является один или более удаленных серверов, которые обычно обеспечивают по меньшей мере один тип из следующих ресурсов приложений: ресурсы приложений онлайн просмотров кино и видео, ресурсы игровых приложений, ресурсы оформительских приложений, ресурсы приложений обработки фотографий, ресурсы музыкальных приложений, ресурсы системных приложений, ресурсы пользовательских приложений, работающих посредством предварительно заданного интерфейса приложения, и ресурсы стороннего приложения, работающих посредством предварительно заданного интерфейса стороннего приложения.

[0080] То есть, типы ресурсов приложений, включающих в себя по меньшей мере один из ресурсов ТВ приложений, ресурсов приложений локальных воспроизведений, ресурсов приложений онлайн просмотров кино и видео, ресурсов игровых приложений, ресурсов оформительских приложений, ресурсов приложений обработки фотографий, ресурсов музыкальных приложений, ресурсов системных приложений, ресурсов пользовательских приложений, работающих посредством предварительно заданного интерфейса приложения, и ресурсов стороннего приложения, работающих посредством предварительно заданного интерфейса стороннего приложения.

[0081] Чип управления 140 обычно включает в себя процессор 142 и память 144 и, при необходимости, включает в себя вспомогательный чип, такой как чип 146 телевизионной обработки, чип 148 аудио- и видео-декодирования. Память 144 хранит в себе операционную систему и одну или более программ. Операционная система обеспечивает предварительно заданный интерфейс приложения, который является интерфейсом для других поставщиков для того, чтобы разрабатывать ресурсы пользовательских приложений, и интерфейс сторонних приложений, который является интерфейсом, открытым для сторонних исследователей для разработки ресурсов сторонних приложений.

[0082] Чип управления 140 выполнен с возможностью классифицировать и объединять по меньшей мере один тип ресурсов приложений, предоставляемых через соответствующие аппаратные интерфейсы 120. В зависимости от различных аппаратных интерфейсов, включенных в электронное устройство, ресурсы приложений классифицируются и объединяются следующим образом.

[0083] Чип управления 140 выполнен с возможностью классифицировать ресурсы приложений, предоставляемые посредством ТВ интерфейса, в один тип ресурсов приложений, если аппаратный интерфейс включает в себя ТВ интерфейс. Например, чип управления 140 классифицирует ресурсы ТВ приложений, предоставляемых посредством ТВ интерфейса, в один тип ресурсов приложений.

[0084] Также чип управления 140 выполнен с возможностью классифицировать ресурсы приложений, предоставляемые по меньшей мере через один интерфейс из: HDMI интерфейс, S-Video интерфейс, AV интерфейс, VGA интерфейс, DVI интерфейс, DP интерфейс и USB интерфейс, соответственно, в один тип ресурсов приложений, или классифицировать ресурсы приложения, предоставляемые посредством по меньшей мере одного интерфейса из: HDMI интерфейса, S-Video интерфейса, AV интерфейса, VGA интерфейса, DVI интерфейса, DP интерфейса и USB интерфейса, все в один тип ресурсов приложений, если аппаратный интерфейс включает в себя по меньшей мере один из: HDMI интерфейс, S-Video интерфейс, AV интерфейс, VGA интерфейс, DVI интерфейс, DP интерфейс и USB интерфейс. Например, чип управления 140 классифицирует различные ресурсы приложений локального воспроизведения, предоставляемые посредством этих интерфейсов, в один тип ресурсов приложений.

[0085] Дополнительно, чип управления 140 выполнен с возможностью классифицировать ресурсы приложения, предоставляемые через сетевой интерфейс, по меньшей мере в один тип ресурсов приложений на основе типа приложения, если аппаратный интерфейс включает в себя сетевой интерфейс. Например, чип управления 140 классифицирует ресурсы игровых приложений в один тип ресурсов приложений, классифицирует ресурсы оформительских приложений в другой тип ресурсов приложений, классифицирует ресурсы системных приложений, ресурсы пользовательских приложений, работающих посредством предварительно заданного интерфейса приложения, и ресурсы сторонних приложений, работающих посредством предварительно заданного интерфейса стороннего приложения, в другой тип ресурсов приложения.

[0086] Кроме того, чип управления 140 также выполнен с возможностью формировать сигнал отображения для основного интерфейса, включающего в себя определенное число окон, расположенных в соответствии с заранее определенной компоновкой, где каждое окно соответствует одному типу классифицированных и объединенных ресурсов приложений, и различные окна соответствуют различным типам классифицированных и объединенных ресурсов приложений.

[0087] Например, в основном интерфейсе, показанном на фиг. 2В, основной интерфейс включает в себя восемь окон, выровненных по строкам и столбцам, где пять окон расположены с левого края и выровненны по столбцу, а другие три окна последовательно расположены в строке с правой стороны и верх каждого из трех окон выровнен по верху первого окна с левого края. Окно 201 соответствует ресурсам ТВ приложений, окно 202 соответствует ресурсам приложений локальных воспроизведений, предоставляемых посредством HDMI 1 интерфейса, окно 203 соответствует ресурсам приложений локальных воспроизведений, предоставляемым посредством HDMI 2 интерфейса, окно 204 соответствует ресурсам приложений локальных воспроизведений, предоставляемых через AV интерфейс, окно 205 соответствует ресурсам приложений локальных воспроизведений, предоставляемых посредством USB интерфейса, окно 206 соответствует ресурсам приложений просмотров онлайн кино и видео, предоставляемых посредством сетевого интерфейса, окно 207 соответствует ресурсам игровых приложений, предоставляемых через сетевой интерфейс, и окно 208 соответствует ресурсам системных приложений, ресурсам пользовательских приложений, работающих посредством предварительно заданного интерфейс приложения, и ресурсам сторонних приложений, работающих посредством предварительно заданного интерфейса стороннего приложения, предоставляемого посредством сетевой интерфейс.

[0088] Кроме того, чип управления 140 также выполнен с возможностью, если существует ресурс приложения, которому соответствует одно окно, определения контентов, отображаемых в окне, в соответствии с ресурсами приложений. Отображаемые контенты включают в себя по меньшей мере один тип из плакатных изображений, контентов, вводной информации и информации обновления о ресурсах приложения. Например, если ТВ интерфейс соединен с ТВ кабелем, и существует ресурс ТВ приложения, которому соответствует окно 201, то чип управления 140 определяет, что контенты, отображаемые в окне 201, являются контентами ресурсов ТВ приложений, т.е. ТВ изображением в реальном времени. В качестве другого примера, если сеть соединена с удаленным сервером, и существуют ресурс приложения онлайн просмотра кино и видео, которому соответствует окно 206, то чип управления 140 определяет, что контенты, отображаемые в окне 206, включают в себя плакатные изображения, вводную информацию «ЖЕТОНЫ ЯРОСТИ» и информацию обновления «8» ресурсов приложений онлайн просмотров кино и видео.

[0089] Чип управления 140 также выполнен с возможностью, если не существует ресурс приложения, которому соответствует одно окно, но аппаратный интерфейс, которому соответствует ресурс приложения, подключен к источнику сигнала, то определения контентов, отображаемых в окне, в соответствии с источником сигнала. Отображаемые контенты включают в себя по меньшей мере одно из: состояние подключения источника сигнала, описательную информацию источника сигнала, тип источника сигнала, имя источника сигнала и рабочее состояние источника сигнала. Например, если HDMI 1 интерфейс подключен к одному проигрывателю высокой четкости, но нет каких-либо ресурсов приложений, выдаваемых плеером высокой четкости, то чип управления 140 устанавливает прозрачность окна 202 равную нулю, чтобы показать это состояние соединения между HDMI 1 интерфейсом и плеером высокой четкости, и отображает имя плеера высокой четкости в окне 202.

[0090] Чип управления 140 также выполнен с возможностью, если не существует ресурс приложения, которому соответствует одно окно, и аппаратный интерфейс, которому соответствует окно, не подключен к источнику сигнала, то определения контентов, отображаемых в этом окне, в соответствии с аппаратным интерфейсом. Отображаемые контенты включают в себя по меньшей мере один из типов аппаратного интерфейса и состояния отсутствия подключения аппаратного интерфейса. Например, если HDMI 2 интерфейс не подключен к источнику сигнала, чип управления 140 устанавливает прозрачность окна 203 равную 70% (на фигуре показано пунктирными линиями), чтобы показать, что HDMI 2 интерфейс находится в состоянии отсутствия подключения, и отображает тип HDMI интерфейса в окне 203.

[0091] Экран отображения 160 выполнен с возможностью отображения основного интерфейса в соответствии с сигналом отображения от чипа управления 140. Отображаемый основной интерфейс показывается на фиг. 2В.

[0092] Чип управления 140 также выполнен с возможностью приема сигнала выбора, соответствующего одному окну в основном интерфейсе, и формирования второго сигнала отображения в соответствии с ресурсами приложений, которым соответствует окно, выбранное в соответствии с сигналом выбора. Экран отображения 160 также выполнен с возможностью переключения основного интерфейса на подуровневые контенты, которым соответствует окно, в соответствии со вторым сигналом отображения. Подуровневые контенты включают в себя ресурсы приложений, которым соответствует окно, перечень ресурсов приложений, которым соответствует окно, или подробную информацию об источнике сигнала, которому соответствует окно.

[0093] Например, после того, как чип управления 140 примет с
