Реферат



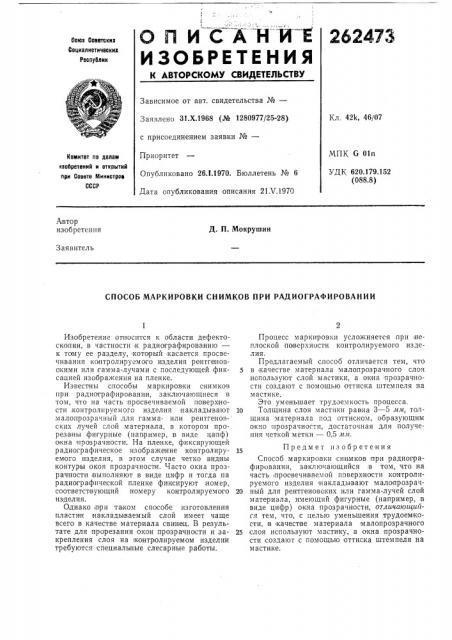

О 11 И (: А Н И Й

ИЗОБРЕТЕНИЯ

Союз Советскик

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 31.Х.1968 (№ 1280977f25-28) с присоединением заявки №вЂ”

Приоритет

Опубликовано 26.1.1970. Бюллетень № 6

Дата опубликования описания 21 V.1970

Кл, 421<, 46/07

МПК С 01п

УДК 620.179.152 (088.8) Комитет по делам иаооретений и открытий при Совете Министров

СССР

Автор изобретения

Д. П. Мокрушин

Заявитель

СПОСОБ МАРКИРОВКИ СНИМКОВ ПРИ РАДИОГРАФИРОВАНИИ

Изобретение относится к области дефектоскопии, в частности к радиографированию— к тому ее разделу, который .касается просвечивания контролируемого изделия ре нтгеновокими или тамма-лучами с последующей фиксацией изображения на пленке.

Известны способы маркировки снимков при радиографиро вании, заключающиеся в том, что на часть просвечиваемой поверх ности,контролируемого изделия накладывают малопрозрачный для гамма- или рентгенов- ских лучей слой материала, в котором прорезаны фигурные (например,;в виде цапф) окна прозрачности. На пленке, фиксирующей радиографическое изображение контролируемого изделия, в этом случае четко видны контуры окон прозрачности. Часто окна прозрачности выполняют в виде цифр и тогда II3 радиографической пленке фиксируют;номер, соответствующий номеру контролируемого изделия.

Однако при таком способе изготовления пластин накладываемый слой имеет чаще всего в качестве материала свинец. В результате для прорезания окон прозрачности и закрепления слоя на контролируемом изделии требуются специальные слесарные работы.

Процесс маркировки усложняется при неплоской поверхности контролируемого изделия, Предлагаемый способ отличается тем, что

5 в качестве материала малопрозрачного слоя используют слои мастики, а окна прозрачности создают с помощью оттиска штемпеля на мастике.

Это уменьшает трудоемкость процесса.

10 Толщина слоя мастики равна 3 — 5 млт, толщина материала под оттиском, образующим окчо .прозрачности, достаточная для получен и я четкой м етк и — 0,5 ия.

Предмет изобретения

Способ маркировки снимков при радиографировании, заключающийся в том, что на часть просвечиваемой поверхности контролируемого изделия накладывают малопрозрач20 ный для рентгено воких или гамма-лучей слой материала, имеющий фигурные (например, в виде цифр) окна:прозрачности, отличаютчиася тем, что, с целью уменьшения трудоемкости, в качестве материала малопрозрачного

2S слоя используют мастику, а окна прозрачности создают с помощью оттиска штемпеля на м асти.ке.
