Реферат

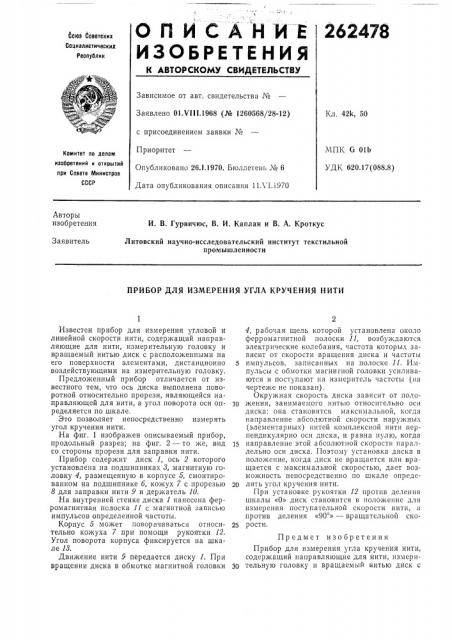

О П И т. . А Н И Е 262478

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства _#_

Заявлено 01.VI I1.1968 (№ 1260568/28-12) с присоединением заявки Х

Приоритет

Опубликовано 26 1.1970. Бюллетень че 6

Дата опубликования описания 11Л 1.1970

Кл, 421<, 50

МПК G 01Ь

УДК 620.17(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

И. В. Гурвичюс, В. И. Каплан и В. А. Кроткус

Литовский научно-исследовательский институт текстильной промышленности

Заявитель

ПРИБОР ДЛЯ ИЗМЕРЕНИЯ УГЛА КРУЧЕНИЯ НИТИ

Известен прибор для измерения угловой и линейной скорости нити, содержащий направляющие для нити, измерительную головку и вращаемый нитью диск с расположенными на его поверхности элементами, дистанционно воздействующими на измерительную головку.

Предложенный прибор отличается от известного тем, что ось диска выполнена поворотной относительно прорези, являющейся направляющей для нити, а угол поворота оси о»»ределяется по шкале.

Это позволяет непосредственно измерять угол кручения нити.

На фиг. 1 изображен описываемый прибор, продольный разрез; на фиг. 2 — то же, вид со стороны прорези для заправки нити.

Прибор содержит диск 1, ось 2 которого установлена на подшипниках 8, магнитную головку 4, размещенную в корпусе б, смонтированном на подшипнике б, кожух 7 с прорезью

8 для заправки нити 9 и держатель 10.

На внутренней стенке диска 1 нанесена ферромагнитная полоска 11 с магнитной записью импульсов определенной частоты.

Корпус 5 может поворачиваться относительно кожуха 7 при помощи рукоятки 12.

Угол поворота корпуса фиксируется на шкале 18.

Движение нити 9 передается диску 1. При вращении диска в обмотке магнитной головки

4, рабочая щель которой установлена около ферромагнитной полоски 11, возбуждаются электрические колебания, частота которых зависит от скорости вращения диска и частоты

5 импульсов, записанных на полоске 11. Импульсы с обмотки магнитной головки усиливаются и поступают на измеритель частоты (на чертеже не показан) .

Окружная скорость диска зависит от поло1о жения, занимаемого нитью относительно оси диска: она становится максимальной, когда направление абсолютной скорости наружных (элементарных) нитей комплексной нити перпендикулярно оси диска, и равна нулю, когда направление этой абсолютной скорости параллельно оси диска. Поэтому установка диска в положение, когда диск не вращается или вращается с максимальной скоростью, дает возможность непосредственно по шкале опреде2Q лять угол кручения нити.

При установке рукоятки 12 против деле»»»»я шкалы «О» диск становится в положение для измерения поступательной скорости нити, а против деления «90 » — вр ащательной ско.

25 рости.

Предмет изобретения

Прибор для измерения угла кручения нити, содержащий направляющие для нити, измерительную головку и вращаемый нитью диск с

262478

9 д 11 1 3 2 Ф 5 6 7

13 12

Фиг. 1 иг. 2

Составитель Г. Миров

Техред 3. Н. Тараненко Коррекгор В. Л. Афиногенова

Редактор A. Бер

Заказ 1304il3 Тираж 500 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Я-35, Раушская наб., д. 415

Типография, пр. Сапунова, 2 расположенными на его поверхности элементами, дистанционно воздействующими на измерительную головку, отличаюшийся тем, что, с целью обеспечения возможности непосредственного измерения угла кручения нити, ось диска выполнена поворотной относительно прорези, являющейся направляющей для нити, а угол поворота оси определяется по шкале.
