Реферат

Изобретение относится к машиностроению, в частности к деталям машин, и может быть использовано в зубчатых передачах, работающих со смазыванием.

Известно зубчатое колесо, состоящее из ступицы, тела в виде диска и зубчатого венца - см., например, «Березовский Ю.Н. и др. Детали машин: Учебник для машиностроительных техникумов / Ю.Н. Березовский, Д.В. Чернилевский, М.С. Петров; Под ред. Н.А. Бородина. - М.: Машиностроение, 1983. - 384 с., ил.», стр. 60, рис. 4.1, а.

Недостаток данной конструкции зубчатого колеса состоит в том, что выполнение тела колеса в виде сплошного диска приводит к нерациональному расходу материала, идущего на его изготовление.

В качестве прототипа взята конструкция зубчатого колеса, содержащего ступицу, зубчатый венец и тело в виде диска, в котором в целях снижения массы колеса между зубчатым венцом и ступицей расположены цилиндрические углубления или выполнены сквозные цилиндрические отверстия - см. «Заплетохин В.А. Конструирование деталей механических устройств: Справочник. - Л.: Машиностроение. Ленингр. отд.-ние, 1990. - 669 с.: ил.», стр. 466.

Недостаток прототипа состоит в том, что при работе зубчатого колеса со смазыванием смазочный материал попадает в полости, оборудованные в выполненные в теле колеса углубления или сквозные отверстия. Если смазочный материал жидкий, то смачивание им поверхностей полостей или отверстий приводит к налипанию на смоченные им поверхности пыли и т.п. из окружающего воздуха; если смазочный материал пластичный, то помимо загрязнений из воздуха сам смазочный материал, попадая в эти полости, накапливается в нем; кроме того, при смазывании зубчатого колеса жидким смазочным материалом этот смазочный материал захватывается этими полостями в процессе работы колеса в передаче и при вращении колеса под действием центробежных сил разбрызгивается в стороны, усиливая нежелательные возмущения смазочного материала (перемешивание его с окружающим воздухом и т.п.).

Изобретением решается задача улучшения эксплуатационных характеристик зубчатого колеса, в теле которого выполнены углубления или сквозные отверстия.

Для этого зубчатое колесо содержит ступицу, зубчатый венец и тело в виде диска, в котором между венцом и ступицей выполнены углубления или сквозные проемы, причем полости углублений или проемов заполнены по всем их объемам материалом, отличным от материала тела, например пластмассой.

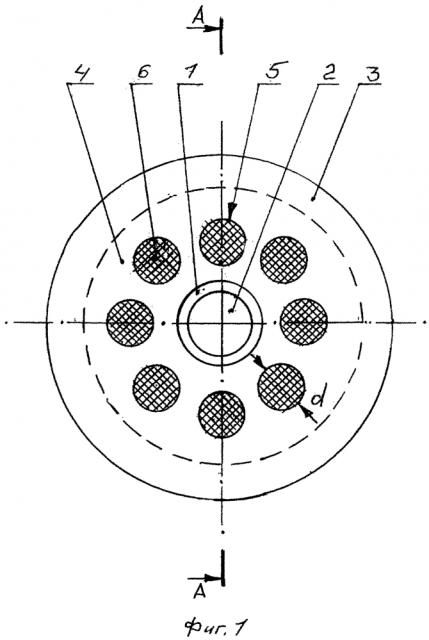

Сущность изобретения поясняется чертежом, на котором изображены: зубчатое колесо (вид с торца) - фиг. 1, то же колесо (вид сбоку в разрезе) - фиг. 2.

На чертеже показаны: ступица 1, посадочное отверстие 2, зубчатый венец 3, тело 4 в виде диска, сквозные отверстия 5 диаметром d, пробки 6.

Зубчатое колесо содержит ступицу 1 с посадочным отверстием 2, зубчатый венец 3 и тело 4 в виде диска, в котором между ступицей и зубчатым венцом выполнены сквозные отверстия диаметром d. Сквозные отверстия 5 заполнены пробками 6, полностью заполняющими полости отверстий по всей толщине диска тела 4. Пробки выполнены из материала, не увеличивающего значительно массу тела или стоимость изготовления колеса - например, из пластмассы.

Работает данное зубчатое колесо следующим образом. При работе колеса со смазыванием наличие пробок 6, полностью заполняющих полости отверстий 5 в теле 4 колеса, не позволяет скапливаться в них смазочному материалу и загрязнениям, а также снижает разбрызгивание смазочного материала, который мог бы попасть в полости отверстий и под действием центробежных сил выбрасывался бы из них.

По сравнению с прототипом предлагаемая конструкция зубчатого колеса - за счет заполнения полостей отверстий в его теле пробками - повышает эксплуатационные характеристики зубчатого колеса, работающего со смазыванием.

Зубчатое колесо, содержащее ступицу, зубчатый венец и тело в виде диска, в котором между ступицей и венцом выполнены углубления, отличающееся тем, что полости углублений полностью заполнены материалом, отличным от материала тела колеса, например пластмассой.
