Широкополосный акселерометр
Иллюстрации
Реферат

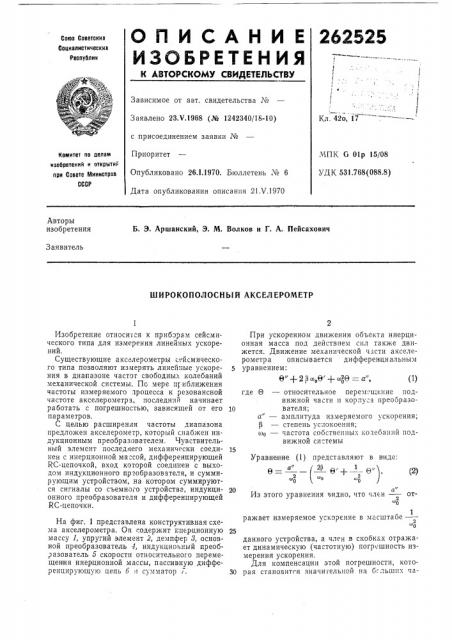

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
1 !
Зависимое от авт. свидетельства ¹
Кл. 42о, 17
Заявлено 23.V,1968 (¹ 1242340/!8-10) с,присоединением заявки №
Приоритет
Опубликовано 26,1.1970. Бюллетень № 6
Дата опубликования описания 2!.V.1970
МПК G Olp 15/08
УДК 531,768(088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения
Б. Э. Аршанский, Э. М. Волков и Г. А. Пейсахович
Заявитель
ШИРОКОПОЛОСНЫЙ АКСЕЛЕРОМЕТР
При ускоренном движении объекта инерционная масса под действием сил также движется. Движение механической части акселерометра описывается дифференциальным
5 уравнением:
Е" +- 23.,Е -+ О = а" где 0
Уравнение (1) представляют в виде:
e " (2 8-+ 1 0«
2 о, 2 о о (2) 20 а"
Из этого уравнения видно, что член от"о
1 ражает измеряемое ускорение B масштабе
"о
25 данного устройства, а член в скобках отражает динамическую (частотную) погр IIIHocTb измерения ускорения.
Для компенсации этой погрешности, кото30 рая становится значигельной на б. льшпх чаНа фиг, 1 представлена конструктивная схема акселерометра. Он содержит инерционную массу 1, упругий элемент 2, демпфер 3, основной преобразователь 1, индукционный преобразователь 5 скорости относительного перемещен ия инерционной массы, пассивную дифференцирующую цепь 6 и сумматор 7.
Изобретение относится к приборам сейсмического типа для измерения линейных ускорений.
Существующие акселерометры сейсмического типа позволяют измерять линейные ускорения в диапазоне частот свободных колебаний механической системы. Пс мере приближения частоты измеряемого лроцесса к резонансной частоте акселерометра, последний начинает работать с погрешностью, зависящей от его параметров.
С целью расширения частоты диапазона предложен акселерометр, который снабжен индукционным преобразователем. Чувствительный элемент последнего механически соединен с инерционной массой, дифференцирующей
RC-цепочкой, вход которой соединен с выходом индукционного преобразователя, и суммирующим устройством, на котором суммируются сигналы со съемного устройства, индукционного преобразователя и дифференцирующей
RC-цепочки. относительное перем;щенис подвижной части и корпуса преобразователя; амплитуда измеряемого ускорения; степень успокоения; частота собственных колебаний подвижной системы
232525
4 uz 2
9 иг.!
Составитель И. М. Гольденберг
Текред А. А. Камышникова Корректор В. В. Комарова
Рсдактор Н. Вирко
Заказ 1063/l 2 Тираж 500 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, 5К-35, Раушская наб., д. 4, 5
Типография, пр. Сапунова, 2 стотах измеряемого процесса, сипналы с основного преобразователя, содержащего информацию о всех трех членах левой части уравнения (1), индукционнэго датчика и пассивной дифференцирующей КС-цепочки суммируются в соответствующих масштабах на сумматоре, с которого снимается сигнал, пропорциональный амплитуде измеряемого ускорения.
На фиг. 2 представлена схема измерительной цепи макета широкополосного акселерометра.
Сигнал, пропорциончльный относительному перемещению инерционной массы, — третий член уравнения (1) — воспроизвод|ится,реостатным преобразователем R, а величина масштабного коэффициента (со ) определяется сопротивлениями R> и R2.
Сигнал, пропорциональный скорости 6 относительного перемещения инерционной массы,— второй член уравнения (1) — воспроизводится индукционным преобразователем L, а величина масштабного коэффициента 2 рсор определяется соотношением сопротивлений Рз и R<.
Сигнал, пропорциональный ускорению 8" относительного перемещения инерционной массы (первый член уравнения), с масштабным коэффициентом, равным единице, воспроизводится путем пассивного дифференцирования сигнала индукционного преобразователя.
В качестве пассивнэй дифференцирующей
RC-цепочки выступает цепочка RsC. Сопротивление Rs одновременно является и сумматором, Сигналы от .всех трех преобразователей проходят через это "îïðîòèâëåíèå, ссздавая на нем падение напряжения, определяемое суммарным действием этих преобразователей.
Этот суммарный сигнал, пропо гциональный измеряемому ускорен по а", поступает на вход
10 эмиттерного повторителя Т,; Т, согласующего выходное сопротивление измерительной цепи с нагрузкой.
Сопротивления Rs, Re, R и Rs служат для установки режима эмигтерного повторителя.
Предмет изобретения
Широкополосный акселерометр, содержащий задемпфированн ую инерционную массу, подвешенную на мягком упругом подвесе, и
20 съемное устройство, отличающийся тем, что, с целью расширения частотного диа азона, он снабжен индукционным преобразователем, чувствительный элемент которого механически соединен с инерционной массой, дифференци25 рующей RC-цепочкой, зход которой соединен с,выходом индукционнэго преобразователя и суммирующим устройством, на колором суммируются сигналы со съемного устройства, индукционного преобразэвателя и дифференци30 рующей RC-цепочки.
