Электронное устройство и устройство подачи энергии

Электронное устройство и устройство подачи энергии

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

[0001] Аспекты настоящего изобретения относятся к электронному устройству, которое принимает энергию, подающуюся беспроводным способом, и т.п.

Описание предшествующего уровня техники

[0002] На протяжении последних лет использовалась система беспроводной подачи энергии, которая включает в себя устройство подачи энергии, выводящее энергию беспроводным способом без соединения с использованием соединительного элемента, а также использовалось электронное устройство, заряжающее батарею энергией, подающейся беспроводным способом от устройства подачи энергии.

[0003] Выложенный патент Японии №2008-113519 раскрывает систему беспроводной подачи энергии, в которой между устройством подачи энергии и электронным устройством попеременно выполняются беспроводная связь и передача энергии.

[0004] В такой системе беспроводной подачи энергии электронное устройство включает в себя блок связи, который передает ответ на команду, передающуюся от устройства подачи энергии.

[0005] В такой системе беспроводной подачи энергии устройство подачи энергии управляет подачей энергии на электронное устройство в соответствии с ответом, полученным от блока связи, включенного в состав электронного устройства.

[0006] На протяжении последних лет использовалась карта памяти, имеющая функцию выполнения беспроводной связи. Например, в случае, когда такая карта памяти вставляется в электронное устройство, даже когда устройство подачи энергии выполняет беспроводную связь, необходимую для управления подачей энергии на электронное устройство, карта памяти может передать ответ, не связанный с беспроводной подачей энергии на устройство подачи энергии. В этом случае устройство подачи энергии может управлять беспроводной подачей энергии на электронное устройство ненадлежащим образом.

[0007] Кроме того, поскольку устройство подачи энергии выполняет беспроводную подачу энергии на электронное устройство, магнитное поле, генерируемое в антенне устройства подачи энергии, может оказывать негативное воздействие на карту памяти, вставленную в электронное устройство, и, соответственно, устройство подачи энергии может выполнять беспроводную подачу энергии на электронное устройство ненадлежащим образом.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0008] Согласно аспекту настоящего изобретения, даже когда устройство связи, способное выполнять беспроводную связь, соединяется с электронным устройством, беспроводная подача энергии от устройства подачи энергии на электронное устройство выполняется надлежащим образом.

[0009] Согласно другому аспекту настоящего изобретения, может быть устранен по меньшей мере один из вышеописанных недостатков и отрицательных свойств.

[0010] Согласно другому аспекту настоящего изобретения, обеспечено электронное устройство, содержащее: блок приема энергии, который выполняет беспроводной прием энергии от устройства подачи энергии; первый блок связи, который выполняет беспроводную связь; блок соединения, который соединяет устройство связи, включающее в себя второй блок связи, который выполняет беспроводную связь; и блок управления, который (a) определяет, способно ли устройство связи принимать предварительно определенную энергию, если устройство связи соединяется с блоком соединения, и (b) управляет первым блоком связи для передачи данных с целью уведомления устройства подачи энергии о наличии устройства, которое неспособно использовать беспроводную подачу энергии, если устройство связи неспособно принимать предварительно определенную энергию.

[0011] Согласно другому аспекту настоящего изобретения, обеспечен способ управления электронным устройством, содержащий этапы: определения, способно ли устройство связи принимать предварительно определенную энергию, если устройство связи соединяется с блоком соединения электронного устройства, где электронное устройство включает в себя блок приема энергии, который выполняет беспроводной прием энергии от устройства подачи энергии, первый блок связи, который выполняет беспроводную связь, и блок соединения, который соединяет устройство связи, включающее в себя второй блок связи, который выполняет беспроводную связь; и управления первым блоком связи для передачи данных с целью уведомления устройства подачи энергии о наличии устройства, которое неспособно использовать беспроводную подачу энергии, если устройство связи неспособно принимать предварительно определенную энергию.

[0012] Согласно другому аспекту настоящего изобретения, обеспечен невременной носитель хранения данных, который хранит программу для побуждения компьютера выполнять способ управления электронным устройством, причем упомянутый способ содержит этапы: определения, способно ли устройство связи принимать предварительно определенную энергию, если устройство связи соединяется с блоком соединения электронного устройства, где электронное устройство включает в себя блок приема энергии, который выполняет беспроводной прием энергии от устройства подачи энергии, первый блок связи, который выполняет беспроводную связь, и блок соединения, который соединяет устройство связи, включающее в себя второй блок связи, который выполняет беспроводную связь; и управления первым блоком связи для передачи данных с целью уведомления устройства подачи энергии о наличии устройства, которое неспособно использовать беспроводную подачу энергии, если устройство связи неспособно принимать предварительно определенную энергию.

[0013] Согласно другому аспекту настоящего изобретения, обеспечено устройство подачи энергии, содержащее: блок подачи энергии, который выполняет беспроводную подачу энергии на электронное устройство; блок связи, который выполняет беспроводную связь с электронным устройством; и блок управления, который выполняет процесс ограничения беспроводной подачи энергии на электронное устройство, если блок связи принимает данные для уведомления устройства подачи энергии о наличии устройства, которое неспособно использовать беспроводную подачу энергии.

[0014] Согласно другому аспекту настоящего изобретения, обеспечен способ управления устройством подачи энергии, содержащий этапы: выполнения беспроводной подачи энергии на электронное устройство; побуждения блока связи выполнять беспроводную связь с электронным устройством; и выполнения процесса ограничения беспроводной подачи энергии на электронное устройство, если блок связи принимает данные для уведомления устройства подачи энергии о наличии устройства, которое неспособно использовать беспроводную подачу энергии.

[0015] Согласно другому аспекту настоящего изобретения, обеспечен невременной носитель хранения данных, который хранит программу для побуждения компьютера выполнять способ управления устройством подачи энергии, причем упомянутый способ содержит этапы: выполнения беспроводной подачи энергии на электронное устройство; побуждения блока связи выполнять беспроводную связь с электронным устройством; и выполнения процесса ограничения беспроводной подачи энергии на электронное устройство, если блок связи принимает данные для уведомления устройства подачи энергии о наличии устройства, которое неспособно использовать беспроводную подачу энергии.

[0016] Дополнительные отличительные признаки и аспекты раскрытия явствуют из нижеследующего описания иллюстративных вариантов осуществления.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0017] Фиг. 1 изображает графическое представление, демонстрирующее систему подачи энергии, согласно первому и второму вариантам осуществления.

[0018] Фиг. 2 изображает блок-схему, демонстрирующую устройство 100 подачи энергии, согласно первому и второму вариантам осуществления.

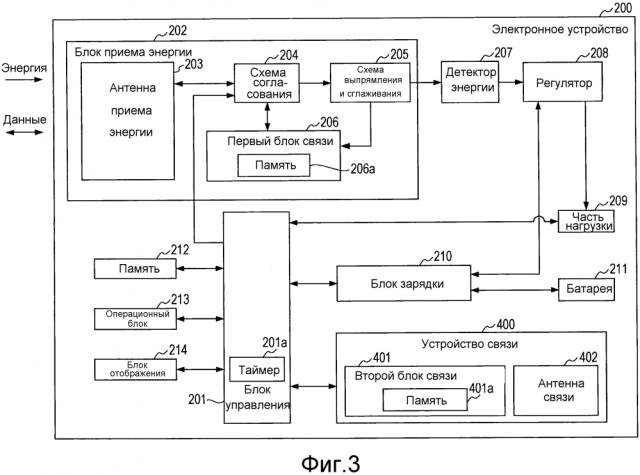

[0019] Фиг. 3 изображает блок-схему, демонстрирующую электронное устройство 200, согласно первому и второму вариантам осуществления.

[0020] Фиг. 4 изображает графическое представление алгоритма, демонстрирующее процесс подачи энергии, выполняемый посредством устройства 100 подачи энергии, согласно первому и второму вариантам осуществления.

[0021] Фиг. 5 изображает графическое представление алгоритма, демонстрирующее процесс приема энергии, выполняемый посредством электронного устройства 200, согласно первому варианту осуществления.

[0022] Фиг. 6 изображает графическое представление алгоритма, демонстрирующее процесс приема энергии, выполняемый посредством электронного устройства 200, согласно второму варианту осуществления.

ОПИСАНИЕ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

[0023] Далее, со ссылкой на чертежи, будут описаны иллюстративные варианты осуществления, отличительные признаки и аспекты настоящего изобретения. Следует отметить, что настоящее изобретение не ограничивается первым и вторым вариантами осуществления, которые будут описаны ниже.

Первый вариант осуществления

[0024] Далее, со ссылкой на чертежи, будет описан первый вариант осуществления.

[0025] Как изображено на Фиг. 1, система подачи энергии, согласно первому варианту осуществления, включает в себя устройство 100 подачи энергии и электронное устройство 200. В системе подачи энергии, согласно первому варианту осуществления, когда электронное устройство 200 располагается в пределах предварительно определенной зоны 300 в устройстве 100 подачи энергии, устройство 100 подачи энергии выполняет беспроводную подачу энергии на электронное устройство 200. Кроме того, когда электронное устройство 200 располагается в пределах предварительно определенной зоны 300, электронное устройство 200 может выполнить беспроводной прием энергии, выводящейся из устройства 100 подачи энергии. В то же время, когда электронное устройство 200 не располагается в пределах предварительно определенной зоны 300, электронное устройство 200 не может принимать энергию от устройства 100 подачи энергии. То есть, устройство 100 подачи энергии способно осуществлять связь с электронным устройством 200 в пределах предварительно определенной зоны 300. Несмотря на то, что в данном случае предварительно определенная зона 300 располагается на корпусе устройства 100 подачи энергии, первый вариант осуществления не ограничивается этим. Устройство 100 подачи энергии может выполнять беспроводную подачу энергии на электронные устройства.

[0026] Электронное устройство 200 может являться устройством захвата изображения или устройством воспроизведения, и, помимо всего прочего, может являться мобильным устройством, таким как, например, сотовый телефон или смартфон. Кроме того электронное устройство 200 может являться батарейным блоком, включающим в себя батарею. Более того, электронное устройство 200 может являться транспортным средством, устройством отображения или персональным компьютером.

Устройство 100 подачи энергии

[0027] Далее, со ссылкой на Фиг. 2, будет описана конфигурация устройства 100 подачи энергии, согласно первому варианту осуществления. Как изображено на Фиг. 2, устройство 100 подачи энергии включает в себя блок 101 управления, блок 102 подачи энергии, память 108, блок 109 отображения и операционный блок 110. Блок 102 подачи энергии включает в себя блок 103 генерирования энергии, детектор 104, схему 105 согласования, блок 106 связи и антенну 107 подачи энергии.

[0028] Блок 101 управления управляет устройством 100 подачи энергии посредством выполнения компьютерной программы, записанной в памяти 108. Блок 101 управления включает в себя, например, процессор (CPU) или микропроцессор (MPU). Следует отметить, что блок 101 управления формируется из аппаратных средств. Блок 101 управления включает в себя таймер 101a.

[0029] Блок 102 подачи энергии используется для выполнения беспроводной подачи энергии, в соответствии со способом резонанса магнитных полей. В способе резонанса магнитных полей устройство 100 подачи энергии передает энергию на электронное устройство 200 в состоянии, в котором, устройство 100 подачи энергии и электронное устройство 200 резонируют друг с другом. В состоянии, в котором устройство 100 подачи энергии и электронное устройство 200 резонируют друг с другом, частота резонанса антенны 107 подачи энергии устройства 100 подачи энергии совпадает с частотой резонанса антенны 203 приема энергии электронного устройства 200.

[0030] Блок 103 генерирования энергии генерирует энергию, используемую для внешнего вывода через антенну 107 подачи энергии, с использованием энергии, поступающей от источника энергии переменного тока или батареи, соединенной с устройством 100 подачи энергии.

[0031] Энергия, генерируемая посредством блока 103 генерирования энергии, включает в себя энергию связи и энергию подачи. Энергия связи используется для связи между блоком 106 связи и электронным устройством 200. Энергия связи является слабой энергией, которая не превышает, например, 1 Вт. Энергия связи может быть задана посредством стандарта связи блока 106 связи. Энергия подачи используется посредством электронного устройства 200 для выполнения зарядки или конкретной операции. Энергия подачи составляет, например, не менее 2 Вт. Кроме того, энергия подачи не ограничивается энергией, составляющей 2 Вт или более, поскольку энергия подачи превышает энергию связи. Величина энергии подачи задается посредством блока 101 управления, в соответствии с данными, полученными от электронного устройства 200. Например, величина энергии подачи задается посредством блока 101 управления в соответствии, по меньшей мере, либо с аутентификационными данными, либо с данными о состоянии, которые получают от электронного устройства 200. Энергия подачи используется посредством электронного устройства 200 , например, для зарядки батареи 211.

[0032] Энергия, генерируемая посредством блока 103 генерирования энергии, подается через детектор 104 и схему 105 согласования на антенну 107 подачи энергии.

[0033] Детектор 104 обнаруживает коэффициент VSWR (коэффициент стоячей волны по напряжению) для обнаружения состояния резонанса между устройством 100 подачи энергии и электронным устройством 200. Кроме того, детектор 104 подает данные, указывающие обнаруженный коэффициент VSWR, на блок 101 управления. Коэффициент VSWR является величиной, указывающей соотношение между распространяющейся волной энергии, выходящей с антенны 107 подачи энергии, и отраженной волной энергии, выходящей с антенны 107 подачи энергии. Блок 101 управления может обнаружить изменение состояния резонанса между устройством 100 подачи энергии, электронным устройством 200 и посторонним объектом, с использованием данных о коэффициенте VSWR, поступающим от детектора 104.

[0034] Схема 105 согласования включает в себя схему, которая задает частоту резонанса антенны 107 подачи энергии, а также схему, которая выполняет согласование полных сопротивлений между блоком 103 генерирования энергии и антенной 107 подачи энергии.

[0035] Когда устройство 100 подачи энергии выводит либо энергию связи, либо энергию подачи через антенну 107 подачи энергии, блок 101 управления управляет схемой 105 согласования, чтобы частота резонанса антенны 107 подачи энергии была задана в качестве предварительно определенной частоты f. Предварительно определенная частота f составляет, например, 13.56 МГц. Кроме того, предварительно определенная частота f может составлять 6.78 МГц или может являться частотой, заданной посредством стандарта связи блока 106 связи.

[0036] Блок 106 связи выполняет беспроводную связь, в соответствии, например, со стандартом NFC (связь ближнего радиуса действия). Когда энергия связи выводится с антенны 107 подачи энергии, блок 106 связи может выполнить передачу и прием данных для выполнения беспроводной подачи энергии по отношению к электронному устройству 200 через антенну 107 подачи энергии. Однако, в течение периода времени, на протяжении которого энергия подачи выводится с антенны 107 подачи энергии, блок 106 связи не выполняет связь с электронным устройством 200 через антенну 107 подачи энергии.

[0037] Когда блок 106 связи передает данные на электронное устройство 200, блок 106 связи выполняет процесс наложения данных на энергию связи, поступающую с блока 103 генерирования энергии. Энергия связи, на которую накладываются данные, передается на электронное устройство 200 через антенну 107 подачи энергии.

[0038] Когда блок 106 связи принимает данные от электронного устройства 200, блок 106 связи обнаруживает ток, поступающий на антенну 107 подачи энергии, и принимает данные от электронного устройства 200, в соответствии с результатом обнаружения тока. Дело в том, что электронное устройство 200 передает данные на устройство 100 подачи энергии посредством выполнения модуляции нагрузкой. Когда электронное устройство 200 выполняет модуляцию нагрузкой, ток, поступающий на антенну 107 подачи энергии, изменяется, и, соответственно, блок 106 связи может принять данные от электронного устройства 200 посредством обнаружения тока, поступающего на антенну 107 подачи энергии.

[0039] Данные, которые передаются и принимаются между блоком 106 связи и электронным устройством 200, соответствуют формату NDEF (формат обмена данными NFC).

[0040] Следует отметить, что блок 106 связи функционирует в качестве устройства считывания/записи, заданного посредством стандарта NFC.

[0041] Антенна 107 подачи энергии выводит либо энергию связи, либо энергию подачи на электронное устройство 200. Антенна 107 подачи энергии используется посредством блока 106 связи для выполнения беспроводной связи с электронным устройством 200, в соответствии со стандартом NFC.

[0042] Память 108 записывает компьютерную программу, используемую для управления устройством 100 подачи энергии. Память 108 дополнительно записывает идентификационные данные устройства 100 подачи энергии, параметр подачи энергии устройства 100 подачи энергии, флаг для управления подачей энергии и т.п. Кроме того, память 108 записывает данные, полученные посредством блока 106 связи от электронного устройства 200.

[0043] Блок 109 отображения отображает данные изображения, поступающие из памяти 108.

[0044] Операционный блок 110 обеспечивает пользовательский интерфейс, используемый для работы с устройством 100 подачи энергии. Блок 101 управления управляет устройством 100 подачи энергии, в соответствии с сигналом, вводимым через операционный блок 110.

[0045] Устройство 100 подачи энергии подает энергию на электронное устройство 200 беспроводным способом. Однако в первом и других вариантах осуществления термин "беспроводной" может быть заменен термином "бесконтактный".

Электронное устройство 200

[0046] Далее, со ссылкой на Фиг. 3, будет описана конфигурация электронного устройства 200. Электронное устройство 200 включает в себя блок 201 управления, блок 202 приема энергии, детектор 207 энергии, регулятор 208, блок 209 нагрузки, блок 210 зарядки, батарею 211, память 212, операционный блок 213, блок 214 отображения и устройство 400 связи. Блок 202 приема энергии включает в себя антенну 203 приема энергии, схему 204 согласования, схему 205 выпрямления и сглаживания, и первый блок 206 связи.

[0047] Блок 201 управления управляет электронным устройством 200 посредством выполнения компьютерной программы, записанной в памяти 212. Блок 201 управления включает в себя, например, процессор CPU или микропроцессор MPU. Блок 201 управления формируется из аппаратных средств. Блок 201 управления включает в себя таймер 201a.

[0048] Блок 202 приема энергии используется для выполнения беспроводного приема энергии от устройства 100 подачи энергии, в соответствии со способом резонанса магнитных полей.

[0049] Антенна 203 приема энергии принимает энергию, поступающую от устройства 100 подачи энергии. Кроме того, антенна 203 приема энергии используется посредством первого блока 206 связи для выполнения беспроводной связи, в соответствии со стандартом NFC. Энергия, принятая посредством антенны 203 приема энергии электронного устройства 200 от устройства 100 подачи энергии, дополнительно подается через схему 204 согласования на схему 205 выпрямления и сглаживания.

[0050] Схема 204 согласования включает в себя схему, которая задает частоту резонанса антенны 203 приема энергии. Блок 201 управления может задать частоту резонанса антенны 203 приема энергии посредством управления схемой 204 согласования.

[0051] Схема 205 выпрямления и сглаживания генерирует энергию постоянного тока из энергии, принятой посредством антенны 203 приема энергии. Кроме того, схема 205 выпрямления и сглаживания подает сгенерированную энергию постоянного тока через детектор 207 энергии на регулятор 208. Если данные накладываются на энергию, принятую посредством антенны 203 приема энергии, то данные, которые извлекаются из энергии, принятой посредством антенны 203 приема энергии, подаются на первый блок 206 связи.

[0052] Первый блок 206 связи устанавливает связь с устройством 100 подачи энергии, в соответствии со стандартом связи, используемым в блоке 106 связи. Первый блок 206 связи включает в себя память 206a. Память 206a записывает данные RTD (определение типа записи) для передачи WPT (беспроводная передача энергии). Данные RTD для передачи WPT включают в себя элементы данных, соответствующие формату NDEF. Данные RTD для передачи WPT сохраняют данные, необходимые для выполнения беспроводной подачи энергии между устройством 100 подачи энергии и электронным устройством 200.

[0053] Данные RTD для передачи WPT, по меньшей мере, сохраняют аутентификационные данные, используемые для выполнения аутентификации беспроводной подачи энергии с устройством 100 подачи энергии. Аутентификационные данные включают в себя имя типа записи, способ подачи энергии, который может быть использован посредством электронного устройства 200, данные, указывающие протокол управления для подачи энергии, идентификационные данные электронного устройства 200, данные о возможностях приема энергии электронного устройства 200, и данные, указывающие тип маркера, включенного в электронное устройство 200. Имя типа записи является данными, указывающими тип записи для идентификации информационного содержания и конфигурацию данных, сохраненных в данных RTD для передачи WPT. Имя типа записи является данными для идентификации данных RTD для передачи WPT. Данные о возможностях приема энергии, например, отражают возможность приема энергии электронного устройства 200, а также отражают максимальную величину энергии, которая может быть принята посредством электронного устройства 200.

[0054] Данные RTD для передачи WPT могут дополнительно сохранять данные о состоянии. Данные о состоянии включают в себя данное, указывающие состояние электронного устройства 200. Данные о состоянии включают в себя, например, величину энергии, запрашиваемой для устройства 100 подачи энергии, величину энергии, принятой посредством электронного устройства 200 от устройства 100 подачи энергии, данные, указывающие остаточную емкость батареи 211 и заряд батареи 211, и данные об ошибках, относящиеся к ошибкам электронного устройства 200.

[0055] Первый блок 206 связи анализирует данные, поступающие со схемы 205 выпрямления и сглаживания. Впоследствии первый блок 206 связи передает данные, считанные из данных RTD для передачи WPT, на устройство 100 подачи энергии посредством использования результата анализа данных, и записывает данные, принятые от устройства 100 подачи энергии, в данные RTD для передачи WPT. Кроме того, первый блок 206 связи передает ответные данные в ответ на данные, поступающие со схемы 205 выпрямления и сглаживания, на устройство 100 подачи энергии.

[0056] Первый блок 206 связи выполняет модуляцию нагрузкой для передачи данных, считанных из данных RTD для передачи WPT, и ответных данных на устройство 100 подачи энергии.

[0057] Следует отметить, что первый блок 206 связи функционирует в качестве метки, заданной посредством стандарта NFC.

[0058] Детектор 207 энергии обнаруживает принятую энергию, которая принимается через антенну 203 приема энергии, и подает данные, указывающие обнаруженную энергию, на блок 201 управления.

[0059] Регулятор 208 подает, по меньшей мере, либо энергию, поступающую со схемы 205 выпрямления и сглаживания, либо энергию, поступающую от батареи 211, на блоки, включенные в электронное устройство 200, в ответ на команду, выданную посредством блока 201 управления.

[0060] Блок 209 нагрузки включает в себя блок захвата изображения, который генерирует данные неподвижного изображения или динамического изображения из оптического изображения объекта, блок воспроизведения, который воспроизводит данные изображения, и т.п.

[0061] Блок 210 зарядки заряжает батарею 211. В ответ на команду, выданную посредством блока 201 управления, блок 210 зарядки определяет, что следует сделать, зарядить батарею 211 посредством использования энергии, поступающей от регулятора 208, или подать энергию, выводимую с батареи 211, на регулятор 208. Блок 210 зарядки периодически обнаруживает остаточную емкость батареи 211 и подает данные об остаточной емкости батареи 211 и данные о зарядке батареи 211 на блок 201 управления.

[0062] Батарея 211 имеет возможность соединения с электронным устройством 200. Кроме того, батарея 211 является заряжаемой вторичной батареей, такой как, например, литиево-ионная батарея. Батарея 211 может являться батареей, отличной от литиево-ионной батареи.

[0063] Память 212 сохранят компьютерную программу для управления электронным устройством 200, данные о параметрах электронного устройства 200, и другие данные.

[0064] Операционный блок 213 обеспечивает пользовательский интерфейс, используемый для работы с электронным устройством 200. Блок 201 управления управляет электронным устройством 200, в соответствии с сигналом, вводимым через операционный блок 213.

[0065] Блок 214 отображения отображает данные изображения в ответ на команду, выданную посредством блока 201 управления.

[0066] Устройство 400 связи включает в себя второй блок 401 связи и антенну 402 связи. Например, устройство 400 связи является устройством, способным выполнять связь на основании стандарта NFC, таким как, например, SD-карта или SIM-карта (модуль идентификации абонента). Иначе говоря, устройство 400 связи способно функционировать, по меньшей мере, либо в качестве карты памяти, либо в качестве SIM-карты (модуль идентификации абонента). Устройство 400 связи может выполнить электронный платеж между устройством, функционирующим в качестве устройства считывания/записи, и устройством 400 связи, например, посредством использования второго блока 401 связи и антенны 402 связи. Кроме того, устройство 400 связи может выполнить аутентификацию для беспроводной сети LAN (локальная сеть) или Bluetooth с устройством, функционирующим в качестве устройства считывания/записи, посредством использования второго блока 401 связи и антенны 402 связи. Следует отметить, что устройство 400 связи может являться устройством, включенным в состав электронного устройства 200, или внешним устройством, которое является съемным по отношению к электронному устройству 200. Электронное устройство 200 включает в себя интерфейс соединения, используемый для установления соединения между устройством 400 связи и электронным устройством 200.

[0067] Подобно первому блоку 206 связи, второй блок 401 связи выполняет беспроводную связь через антенну 402 связи, в соответствии со стандартом NFC. Второй блок 401 связи соответствует протоколу связи, который является аналогичным протоколу связи первого блока 206 связи. Следует отметить, что второй блок 401 связи способен функционировать в качестве маркера, определенного посредством стандарта NFC.

[0068] Второй блок 401 связи включает в себя память 401a. Память 401a записывает данные RTD, соответствующие функции устройства 400 связи. Блок 201 управления может считывать данные из памяти 401a и записывать данные в память 401a. Когда устройство 400 связи и блок 201 управления соединяются друг с другом через интерфейс соединения, блок 201 управления может считывать данные из памяти 401a через интерфейс соединения и записывать данные в память 401a через интерфейс соединения.

[0069] Второй блок 401 связи может записать данные, полученные от устройства считывания/записи, в память 401a, и передать данные, считанные из памяти 401a, на устройство считывания/записи.

[0070] Кроме того, блок 201 управления может управлять вторым блоком 401 связи.

[0071] Антенна 402 связи используется посредством второго блока 401 связи для выполнения беспроводной связи, в соответствии со стандартом NFC.

Процесс подачи энергии

[0072] Далее, со ссылкой на графическое представление алгоритма, изображенное на Фиг. 4, будет описан процесс подачи энергии, выполняемый посредством устройства 100 подачи энергии. Процесс подачи энергии, изображенный на Фиг. 4, может быть реализован в случае, когда блок 101 управления выполняет компьютерную программу, сохраненную в памяти 108.

[0073] На этапе S401 блок 101 управления управляет блоком 102 подачи энергии, чтобы энергия связи выводилась через антенну 107 подачи энергии. После чего алгоритм переходит на этап S402.

[0074] На этапе S402 блок 101 управления управляет блоком 106 связи, чтобы передать данные для запроса аутентификационных данных, необходимых для начала беспроводной подачи энергии. После чего алгоритм переходит на этап S403.

[0075] На этапе S403 блок 101 управления определяет, успешно ли выполнена аутентификация электронного устройства 200. Блок 101 управления определяет, способно ли электронное устройство 200 использовать беспроводную подачу энергии устройства 100 подачи энергии, посредством использования аутентификационных данных, принятых посредством блока 106 связи от электронного устройства 200. Если электронное устройство 200 способно использовать беспроводную подачу энергии устройства 100 подачи энергии, то блок 101 управления определяет, что аутентификация электронного устройства 200 выполнена успешно (положительный результат определения, выполняемого на этапе S403), и алгоритм переходит на этап S404. Если электронное устройство 200 неспособно использовать беспроводную подачу энергии устройства 100 подачи энергии, то блок 101 управления определяет, что аутентификация электронного устройства 200 была завершена неудачей (отрицательный результат определения, выполняемого на этапе S403), и алгоритм переходит на этап S409. Если аутентификационные данные не были приняты посредством блока 106 связи от электронного устройства 200, то блок 101 управления также определяет, что аутентификация электронного устройства 200 была завершена неудачей, и алгоритм переходит на этап S409.

[0076] На этапе S404 блок 101 управления управляет блоком 106 связи, чтобы передать данные для запроса данных о состоянии. После чего алгоритм переходит на этап S405.

[0077] На этапе S405 блок 101 управления определяет, может ли энергия быть подана на электронное устройство 200, посредством использования данных о состоянии, принятых посредством блока 106 связи от электронного устройства 200. Если было определено, что батарея 211 полностью заряжена, в соответствии с данными о состоянии, например, то блок 101 управления определяет, что энергия не может быть подана на электронное устройство 200. В то же время, если было определено, что батарея 211 заряжена не полностью, в соответствии с данными о состоянии, то блок 101 управления определяет, что энергия может быть подана на электронное устройство 200.

[0078] Кроме того, если было обнаружено, что подача энергии не запрашивается посредством электронного устройства 200 у устройства 100 подачи энергии, в соответствии с данными о состоянии, например, то блок 101 управления определяет, что энергия не может быть подана на электронное устройство 200. В то же время, если было обнаружено, что подача энергии запрашивается посредством электронного устройства 200 у устройства 100 подачи энергии, в соответствии с данными о состоянии, то блок 101 управления определяет, что энергия может быть подана на электронное устройство 200.

[0079] Если блок 101 управления определяет, что энергия может быть подана на электронное устройство 200 (положительный результат определения, выполняемого на этапе S405), то алгоритм переходит на этап S406. Если блок 101 управления определяет, что энергия не может быть подана на электронное устройство 200 (отрицательный результат определения, выполняемого на этапе S405), то алгоритм переходит на этап S409. Если блок 101 управления также определяет, что данные о состоянии не были приняты посредством блока 106 связи от электронного устройства 200, то алгоритм переходит на этап S409.

[0080] На этапе S406 блок 101 управления управляет блоком 106 связи, чтобы передать данные о начале подачи энергии для уведомления электронного устройства 200 о начале подачи энергии. После чего алгоритм переходит на этап S407.

[0081] На этапе S407 блок 101 управления управляет блоком 102 подачи энергии, чтобы выводить энергии подачи через антенну 107 подачи энергии в течение предварительно определенного периода времени. Если предварительно определенный период времени после начала подачи энергии подачи истекает, то алгоритм переходит на этап S408.

[0082] На этапе S408 блок 101 управления управляет блоком 102 подачи энергии, чтобы выводить энергию связи через антенну 107 подачи энергии подобно процессу, выполняемому на этапе S401. После чего алгоритм возвращается на этап S404.

[0083] На этапе S409 блок 101 управления управляет блоком 106 связи, чтобы передать данные о прекращении подачи энергии для уведомления электронного устройства 200 о прекращении подачи энергии. Кроме того, блок 101 управления управляет блоком 102 подачи энергии, чтобы прекратить вывод энергии через антенну 107 подачи энергии. После чего алгоритм завершается.

Процесс приема энергии

[0084] Далее, со ссылкой на графическое представление алгоритма, изображенное на Фиг. 5, будет описан процесс приема энергии, выполняемый посредством электронного устройства 200. Процесс приема энергии, изображенный на Фиг. 5, может быть реализован в случае, когда блок 201 управления выполняет компьютерную программу, сохраненную в памяти 212.

[0085] На этапе S501 блок 201 управления определяет, были ли приняты данные для запроса аутентификационных данных от устройства 100 подачи энергии посредством первого блока 206 связи. Если данные для запроса аутентификационных данных были приняты посредством первого блока 206 связи (положительный результат определения, выполняемого на этапе S501), то алгоритм переходит на этап S502. Если данные для запроса аутентификационных данных не были приняты посредством первого блока 206 связи (отрицательный результат определения, выполняемого на этапе S501), то алгоритм возвращается на этап S501.

[0086] На этапе S502 блок 201 управления определяет, было ли обнаружено устройство 400 связи. Например, блок 201 управления выполняет процесс считывания данных из памяти 401a. После чего блок 201 управления обнаруживает устройство 400 связи, в соответствии с тем, были ли данные считаны из памяти 401a. Если данные считываются из памяти 401a, то блок 201 управления определяет, что электронное устройство 200 соединяется с устройством 400 связи, а также определяет, что устройство 400 связи было обнаружено (положительный результат определения, выполняемого на этапе S502). В этом случае (положительный результат определения, выполняемого на этапе S502) алгоритм переходит на этап S503. Если данные не считываются из памяти 401a, то блок 201 управления определяет, что электронное устройство 200 не соединяется с устройством 400 связи, а также определяет, что устройство 400 связи обнаружено не было (отрицательный результат определения, выполняемого на этапе S502). В этом случае (отрицательный результат определения, выполняемого на этапе S502) алгоритм переходит на этап S506.

[0087] На этапе S503 блок 201 управления определяет, способно ли устройство 400 связи использовать беспроводную подачу энергии, в соответствии с данными, считанными из памяти 401a на этапе S502. Если устройство 400 связи способно использовать беспроводную подачу энергии (положительный результат определения, выполняемого на этапе S503), то алгоритм переходит на этап S506. Если устройство 400 связи неспособно использовать беспроводную подачу энергии (отрицательный результат определения, выполняемого на этапе S503), то алгоритм переходит на этап S504.

[0088] В качестве альтернативы, на этапе S503 блок 201 управления может определить, способны ли данные RTD, записанные в памяти 401a, использовать беспроводную подачу энергии. В этом случае, если данные RTD, записанные в памяти 401a, способны использовать беспроводную подачу энергии, то блок 201 управления определяет, что устройство 400 связи способно использовать беспроводную подачу энергии. Если данные RTD, записанные в памяти 401a, неспособны использовать беспроводную подачу энергии, то блок 201 управления определя
