Реферат



262549

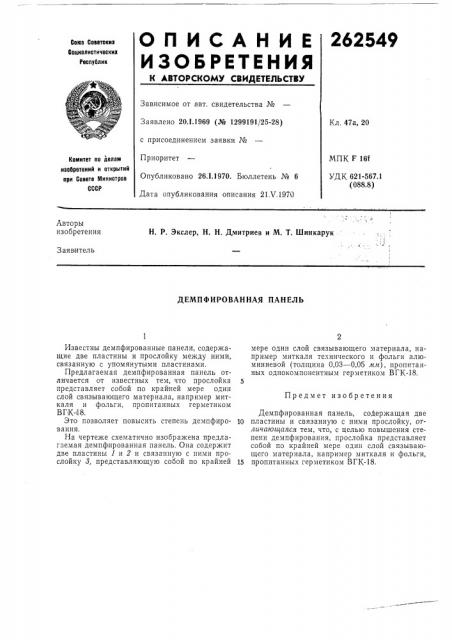

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистические

Республик

Зависимое от авт, свидетельства №

Заявлено 20Л.1969 (№ 1299191/25-28) с присоединением заявки №

Приоритет

Опубликовано 26.1,1970. Бюллетень № 6

Дата опубликования описания 21.V.1970

Кл, 47а, 20

МПК F 16f

УДК 621-567,1 .(088.8) Комитет по делам иаобретвний и открытий при Совете Министров

СССР

Авторы изобретения

Н, P. Экслер, Н. Н. Дмитриев и М. Т. Шинкарук

Заявитель

ДЕМПФИРОВАННАЯ ПАНЕЛЬ мере один слой связывающего материала, например миткаля технического и фольги алюминиевой (толщина 0,03 — 0,05,пи), пропитанных однокомпонентным герметиком ВГК-18.

Демпфированная панель, содержащая две

1О пластины и связанную с ними прослойку, отличающаяся тем, что, с целью повышения степени демпфирования, прослойка представляет собой по крайней мере один слой связывающего материала, например миткаля и фольги, 15 пропитанных герметиком ВГК-18.

Известны демпфированные панели, содержащие две пластины и прослойку между ними, связанную с упомянутыми пластинами.

Предлагаемая демпфированная панель отличается от известных тем, что прослойка представляет собой по крайней мере один слой связывающего материала, например миткаля и фольги, пропитанных герметиком

В ГК-i18.

Это позволяет повысить степень демпфирования.

На чертеже схематично изооражена предлагаемая демпфированная панель. Она содержит две пластины 1 и 2 и связанную с ними прослойку 8, представляющую собой по крайней

Предмет изобретения

262549

1 э г
