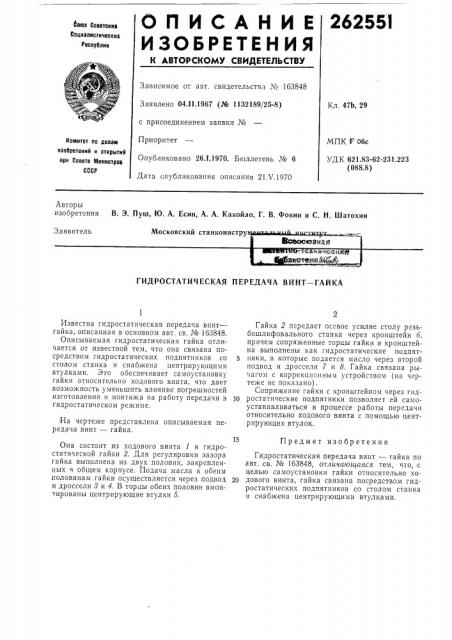

262551

ОП ИСАЙИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства № 163848

Заявлено 04.11.1967 (№ 1132189/25-8) с присоединением заявки ¹

Приоритет

Опубликовано 26.1.1970. Бюллетень № 6

Дата опубликования описания 21 V.1970

Кл. 47b, 29

МПК F 06c

Комитет по лелем изобретений и открытий при Совете Министров

СССР уД К 621.83-62-231.223 (088.8) Авторы изобретения

В. Э. Пуш, Ю. А. Есин, А. А. Какойло, Г. В. Фокин и С. Н. Шатохин

Московский станкоинстру

Заявитель т лиич зсилт

ГИДРОСТАТИЧЕСКАЯ ПЕРЕДАЧА ВИНТ вЂ” ГАЙКА

Известна гидростатическая передача винт— гайка, описанная в основном авт. св. № 163848.

Описываемая гидростатическая гайка отличается от известной тем, что она связана посредством гидростатических подпятников со столом станка и снабжена центрирующими втулками. Это обеспечивает самоустановку гайки относительно ходового винта, что дает возможность уменьшить влияние погрешностей изготовления и монтажа на работу передачи в гидростатическом режиме.

iHa чертеже представлена описываемая передача винт — гайка.

Она состоит из ходового винта 1 и гидростатической гайки 2. Для регулировки зазора гайка выполнена из двух половин, закрепленных ч общем корпусе. Подача масла к обеим половинам гайки осуществляется через подвод и дроссели 8 и 4. В торцы обеих половин вмонтированы центрирующие втулки б.

Гайка 2 передает осевое усилие столу резьбошлифовального станка через кронштейн 6, причем сопряженные торцы гайки и кронштейна выполнены как гидростатические подпятники, в которые подается масло через второй подвод и дроссели 7 и 8. Гайка связана рычагом с коррекцпонным устройством (на чертеже не показано).

Сопряжение гайки с кронштейном через гид10 ростатические подпятники позволяет ей самоустанавливаться в процессе работы передачи относительно ходового винта с помощью центр ирующих втул ок.

15 Предмет изобретения

Гидростатическая передача винт — гайка по авт. св. № 163848, отличающаяся тем, что, с целью самоустановки гайки относительно хо20 дового винта, гайка связана посредством гидростатических подпятников со столом станка и снабжена центрирующими втулками.
