Способ получения нанокапсул гидрокарбоната натрия в каррагинане

Способ получения нанокапсул гидрокарбоната натрия в каррагинане

Иллюстрации

Показать все

Реферат

Изобретение относится к области нанотехнологии, пищевой промышленности и фармацевтике.

Ранее были известны способы получения микрокапсул солей.

В пат. 2359662, МПК А61К 009/56, A61J 003/07, B01J 013/02, A23L 001/00, опубликован 27.06.2009, Российская Федерация предложен способ получения микрокапсул хлорида натрия с использованием распылительного охлаждения в распылительной градирне Niro при следующих условиях: температура воздуха на входе 10°C, температура воздуха на выходе 28°C, скорость вращения распыляющего барабана 10000 об/мин. Микрокапсулы по изобретению обладают улучшенной стабильностью и обеспечивают регулируемое и/или пролонгированное высвобождение активного ингредиента.

Недостатками предложенного способа являются длительность процесса и применение специального оборудования, комплекс определенных условий (температура воздуха на входе 10°C, температура воздуха на выходе 28°C, скорость вращения распыляющего барабана 10000 об/мин).

Наиболее близким методом является способ, предложенный в пат. 2134967, МПК A01N 53/00, A01N 25/28, опубликован 27.08.1999, Российская Федерация (1999). В воде диспергируют раствор смеси природных липидов и пиретроидного инсектицида в весовом отношении 2-4:1 в органическом растворителе, что приводит к упрощению способа микрокапсулирования.

Недостатком метода является диспергирование в водной среде, что делает предложенный способ неприменимым для получения микрокапсул водорастворимых препаратов в водорастворимых полимерах.

Техническая задача - упрощение и ускорение процесса получения нанокапсул, уменьшение потерь при получении нанокапсул (увеличение выхода по массе).

Решение технической задачи достигается способом получения нанокапсул гидрокарбоната натрия, отличающийся тем, что в качестве оболочки нанокапсул используется каррагинан при получении нанокапсул гидрокарбоната натрия.

Отличительной особенностью предлагаемого метода является получение нанокапсул с использованием петролейного эфира и метиленхлорида, а также использование каррагинана в качестве оболочки частиц.

Результатом предлагаемого метода является получение нанокапсул гидрокарбоната натрия.

ПРИМЕР 1. Получение нанокапсул гидрокарбоната натрия, соотношение ядро:оболочка 1:3

1 г гидрокарбоната натрия диспергируют в суспензию 3 г каррагинана в петролейном эфире в присутствии 0,01 г препарата Е472с в качестве поверхностно-активного вещества при перемешивании 1200 об/мин. Далее приливают 5 мл метиленхлорида. Полученную суспензию отфильтровывают и сушат при комнатной температуре.

Получено 4 г порошка нанокапсул. Выход составил 100%.

ПРИМЕР 2. Получение нанокапсул гидрокарбоната натрия, соотношение ядро:оболочка 1:1

1 г гидрокарбоната натрия диспергируют в суспензию 1 г каррагинана в петролейном эфире в присутствии 0,01 г препарата Е472с в качестве поверхностно-активного вещества при перемешивании 1200 об/мин. Далее приливают 5 мл метиленхлорида. Полученную суспензию отфильтровывают и сушат при комнатной температуре.

Получено 2 г порошка нанокапсул. Выход составил 100%.

ПРИМЕР 3. Получение нанокапсул гадрокарбоната натрия, соотношение ядро:оболочка 1:2

1 г гидрокарбоната натрия диспергируют в суспензию 2 г каррагинана в петролейном эфире в присутствии 0,01 г препарата Е472с в качестве поверхностно-активного вещества при перемешивании 1200 об/мин. Далее приливают 5 мл метиленхлорида. Полученную суспензию отфильтровывают и сушат при комнатной температуре.

Получено 3 г порошка нанокапсул. Выход составил 100%.

ПРИМЕР 4. Получение нанокапсул гадрокарбоната натрия, соотношение ядро : оболочка 1:5

1 г гидрокарбоната натрия диспергируют в суспензию 5 г каррагинана в петролейном эфире в присутствии 0,01 г препарата Е472с в качестве поверхностно-активного вещества при перемешивании 1200 об/мин. Далее приливают 10 мл метиленхлорида. Полученную суспензию отфильтровывают и сушат при комнатной температуре.

Получено 6 г порошка нанокапсул. Выход составил 100%.

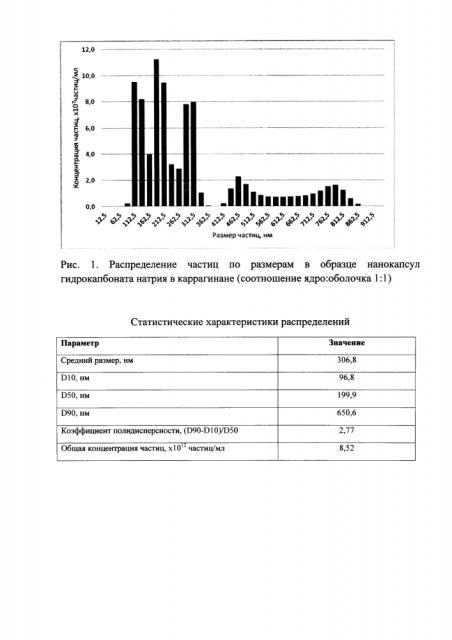

ПРИМЕР 5. Определение размеров нанокапсул методом NTA (см. рис. 1 и 2).

Измерения проводили на мультипараметрическом анализаторе наночастиц Nanosight LM0 производства Nanosight Ltd (Великобритания) в конфигурации HS-BF (высокочувствительная видеокамера Andor Luca, полупроводниковый лазер с длиной волны 405 нм и мощностью 45 мВт). Прибор основан на методе анализа траекторий наночастиц (Nanoparticle Tracking Analysis, NTA), описанном в ASTM Е2834.

Оптимальным разведением для разведения было выбрано 1:100. Для измерения были выбраны параметры прибора: Camera Level=16, Detection Threshold=10 (multi), Min Track Length:Auto, Min Expected Size: Auto, длительность единичного измерения 215s, использование шприцевого насоса.

Получены нанокапсулы солей с достаточно высокими выходами. Предложенная методика вполне пригодна для применения в промышленных масштабах ввиду минимальных потерь и простоты исполнения.

Способ получения нанокапсул гидрокарбоната натрия в каррагинане, характеризующийся тем, что гидрокарбонат натрия диспергируют в суспензию каррагинана в петролейном эфире в присутствии 0,01 г препарата E472c в качестве поверхностно-активного вещества при перемешивании 1200 об/мин, затем приливают метиленхлорид, при этом массовое соотношение ядро:оболочка при пересчете на сухое вещество составляет 1:1, 1:2, 1:3 или 1:5, полученную суспензию отфильтровывают и сушат при комнатной температуре.
